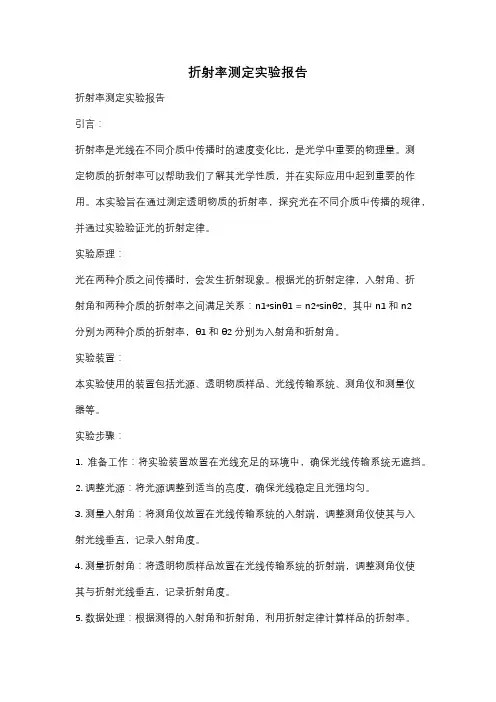

实验设计说明书题目：利用超声光栅测液体中的声速 院部：理工科基础教学部 专业班级：物理学（创新实验班）1班 学生姓名：某某某 学号：41106XXX 实验日期： 2013年5月21日
超声光栅测液体中的声速 人耳能听到的声波，其频率在16Hz 到20kHz 范围内。超过20Hz 的机械波称为超声波。光通过受超声波扰动的介质时会发生衍射现象，这种现象称为声光效应。利用声光效应测量超声波在液体中传播速度是声光学领域具有代表性的实验。 一、实验目的 （1）学习声光学实验的设计思想及其基本的观测方法。 （2）测定超声波在液体中的传播速度。 （3）了解超声波的产生方法。 二、 仪器用具 分光计，超声光栅盒，高频振荡器，数字频率计，纳米灯。 三、 实验原理 将某些材料（如石英、铌酸锂或锆钛酸铅陶瓷等）的晶体沿一定方向切割成晶片，在其表面上加以交流电压，在交变电场作用下，晶片会产生与外加电压频率相同的机械振动，这种特性称为晶体的反压电效应。把具有反压电效应的晶片置于液体介质中，当晶片上加的交变电压频率等于晶片的固有频率时，晶片的振动会向周围介质传播出去，就得到了最强的超声波。 正文： 光声效应的发现无疑是物理学两大分支的又一次融合，利用超声光栅测量液体中的声速就是这一物理现象的应用。此次实验的仪器包括超声光栅池、超声仪、分光计、测微目镜以及光源。 由于声波是纵波，所以当超声波在液体（本实验用的是水）传播时，声波的振动会引起液体密度空间分布的周期性变化（如右图），进而导致液体的折射率亦呈周期性分布（如右图）。如果在某一时间t 0，液体密度的空间函数为： ()0s 02sin x t x π ρρρωλ??=+?- ? ?? ? ① 其中，0ρ是液体的静态密度，ρ?是密度的变化幅度，s ω是超声波的角频率，λ是超声波长，x 是超声波的传播方向，也是密度变化的空间方向；此时，折射率 的空间函数为：()0s 02sin n x n n t x πωλ? ?=+?-? ?? ?②，其中0n 为液体的静态折射率
实验十四 测定玻璃的折射率 一、实验目的 测定玻璃的折射率 二、实验原理 如图1所示，abb ′a ′为两面平行的玻璃砖，光线的入射角为θ1，折射角为θ2，根据n ＝sin θ1sin θ2 可以计算出玻璃的折射率． 图1 三、实验器材 木板、白纸、玻璃砖、大头针、图钉、量角器、三角板、铅笔． 四、实验步骤 1．用图钉把白纸固定在木板上． 2．在白纸上画一条直线aa ′，并取aa ′上的一点O 为入射点，作过O 的法线NN ′. 3．画出线段AO 作为入射光线，并在AO 上插上P 1、P 2两根大头针． 4．在白纸上放上玻璃砖，使玻璃砖的一条长边与直线aa ′对齐，并画出另一条长边的对齐 线bb ′. 5．眼睛在bb ′的一侧透过玻璃砖观察两个大头针并调整视线方向，使P 1的像被P 2的像挡 住，然后在眼睛这一侧插上大头 针P 3，使P 3挡住P 1、P 2的像，再插上P 4，使P 4挡住P 3和P 1、P 2的像． 6．移去玻璃砖，拔去大头针，由大头针P 3、P 4的针孔位置确定出射光线O ′B 及出射点O ′， 连接O 、O ′得线段OO ′. 7．用量角器测量入射角θ1和折射角θ2，并查出其正弦值sin θ1和sin θ2. 8．改变入射角，重复实验，算出不同入射角时的sin θ1sin θ2 ，并取平均值． 五、误差分析 1．入射光线和折射光线确定的不准确性． 2．测量入射角和折射角时的误差． 六、注意事项
图2 图3 1．玻璃砖应选用厚度、宽度较大的． 2．大头针应竖直地插在白纸上，且间隔要大些． 3．实验时入射角不宜过大或过小，一般在15°～75°之间． 4．玻璃砖的折射面要画准，不能用玻璃砖界面代替直尺画界线． 5．实验过程中，玻璃砖和白纸的相对位置不能改变． 记忆口诀 白纸上面画边缘，然后才放玻璃砖； 两针决定入射光，再插一针挡两像； 两针两像成一线，去砖画图是重点； 入射线，折射线，做出法线角出现； 入射角，折射角，不大不小是最好； 拿砖要触毛玻面，插针竖直做实验. 例1 一块玻璃砖有两个相互平行的表面，其中一个表面是镀银的 (光线不能通过此表面)．现要测定此玻璃砖的折射率，给定的器 材还有：白纸、铅笔、大头针4枚(P 1、P 2、P 3、P 4)、带有刻度 的直角三角板、量角器．实验时，先将玻璃砖放到白纸上，使上述两个相 互平行的表面与纸面垂直．在纸面上画出直线aa ′和bb ′，aa ′表示镀银的玻璃表面，bb ′表示另一表面，如图2所示．然后，在白纸上竖直插上两枚大头针P 1、P 2.用P 1、P 2的连线表示入射光线． (1)为了测量折射率，应如何正确使用大头针P 3、P 4？试在题图中标出P 3、P 4的位置． (2)然后，移去玻璃砖与大头针．试在题图中通过作图的方法标出光线从空气到玻璃中的入射角θ1与折射角θ2.简要写出作图步骤． (3)写出用θ1、θ2表示的折射率公式n ＝________. 例2 实验室有一块长方体透明介质，截面如图3中ABCD 所 示．AB 的长度为l 1，AD 的长度为l 2，且AB 和AD 边透光，而 BC 和CD 边不透光且射到这两个边的光线均被全部吸收．现让一 平行光束以入射角θ1射到AB 面，经折射后AD 面上有光线射 出．甲、乙两同学分别用不同的方法测量该长方体介质的折射率． (1)甲同学的做法是：保持射到AB 面上光线的入射角θ1不变，用一遮光板由A 点沿AB 缓慢推进，遮光板前端推到P 时，AD 面上恰好无光线射出，测得AP 的长度为l 3，则长方
实验题目:表面等离激元共振法测液体折射率实验 预习报告与原始数据见纸质报告。 实验步骤： 1.调整分光计，实验部件安装和线路连接已经完成； 2.传感器中心调整 粗调：将微调座放到载物台上，固定好调节架后，在调节架中心放上准星，调节载物台锁紧螺钉使激光光斑至粗调对准处，不断调节平行光管光轴水平调节螺钉与微调座的两颗微调螺钉，使当游标盘转动一圈时，激光光斑一直照在该处； 细调：调节平行光管光轴高低调节螺钉，使激光光斑射在细调对准处，不断调节平行光管与微调座使当转动游标盘一圈时，激光光斑一直射在该处； 中心调节：继续调节平行光管光轴高低调节螺钉，使激光光斑射在准星顶尖处，再次调节使转动游标盘一圈时，激光光斑一直射在顶尖处。 3.测量前准备调节 中心调节完毕后，移去准星，放入敏感元件，将游标盘和刻度盘调节到合适位置；调整敏感元件使光垂直入射至半圆柱棱镜中的镀金属膜上，拧紧游标盘止动螺钉；转动刻度盘使刻度盘0o对准游标盘0o；拧紧转座与刻度盘止动螺钉，松开游标盘止动螺钉，从此刻开始刻度盘始终保持不动，将游标盘转回至刻度盘所示65o位置处锁定，测量前准备调节完毕。
4.测量读数 保持刻度盘和游标盘不动，转动望远镜支臂，观察功率计读数，记录其中的最大读数；保持刻度盘不动，移动游标盘从66o到88o，入射角没增加1o，记录功率计最大读数。 5.数据表格与数据处理 (1)数据表格自拟； (2)画出相对光强与入射角的关系曲线图； (3)比较不同溶液的共振角有何差异。 实验样本： 本实验采用样本为：纯净水;无水乙醇；水：乙醇=1：1的乙醇溶液。 实验数据： 1.纯净水 角度(°)666768697071 角度(°)72737475767778相对光强243273376480554581641653角度(°)7980818283848586相对光强700705713733741741758765角度(°)8788
利用牛顿环测液体的折射率 实验者：姜晨彬 同组实验者：朱欣 指导教师：夏老师 （A09港航 090304134 655162） 【摘要】本文结合牛顿环干涉原理测量空气折射率的方法，阐述了测量液体折射率的实验原理，并研究出了具体的测量方法，最后对水的折射率进行了测量，并得出了较为准确的测量结果。 【关键词】牛顿环 空气 蒸馏水 干涉 折射率 一、引言 牛顿环是一种典型的等厚薄膜干涉现象，能充分显示光的波动性。本文通过研究对比空气和水在牛顿环里发生的干涉现象，更新了液体折射率的测试方法，使牛顿环的应用更加丰富，开拓了物理实验的新视野。 二、设计原理 当以波长为x 的钠黄光垂直照射到平凸透镜上时，由液体膜上，下表面反射光的光程差以及干涉相消。 即暗纹条件： )1......)(2,1,0(2/)12(2/2=+=+=n n ne λλδ 式中e 为某一暗纹中心，所在处的液体膜厚度，k 为干涉级次。 利用图中的几何关系，可得：R r e 2/2 = (r 为条纹半径），代入（1）式，有 ......)2,1,0(2/)12(2//2=+=+=n n R nr λλδ （2） 则暗纹半径......)2,1,0(/==n k nR r k λ （3） 若取暗纹观察，则第m ，k 级对应的暗环半径的平方 n mR r m /2 λ= （4） k nR r n /2 λ= （5） 两式相减得平凸透镜的曲率半径)/()(2 2n m n r r R n m --= （6） 观察牛顿环时我们也将会发现牛顿环中心由于形变，灰尘，水等的影响，中心不是一点，而是一个不甚清晰的暗或亮的圆斑。目因而圆心不易确定。故常取暗环的直径替换。进而有 λ)(4/)(2 2n m n D D R n m --= （7） 同理对于空气膜。则有λ)(4/2 '2'n m D D R n m --= （8） 式（7）与式（8）相比，可得：)/()(2 22'2'n m n m D D D D n --= （9） 由（9）式可知，只要测出同一装置（相同的平凸透镜和平面的玻璃板）下的空气膜和液体膜的条纹直径，即可求出液体的折射率。
单缝衍射实验 一、实验目的 1.观察单缝衍射现象，了解其特点。 2.测量单缝衍射时的相对光强分布。 3.利用光强分布图形计算单缝宽度。 二、实验仪器 He-Ne激光器、衍射狭缝、光具座、白屏、光电探头、光功率计。 三、实验原理 波长为λ的单色平行光垂直照射到单缝上，在接收屏上，将得到单缝衍射图样，即一组平行于狭缝的明暗相间条纹。单缝衍射图样的暗纹中心满足条件： (1) 式中，x为暗纹中心在接收屏上的x轴坐标，f为单缝到接收屏的距离；a为单缝的宽度，k为暗纹级数。在±1级暗纹间为中央明条纹。中间明条纹最亮，其宽度约为其他明纹宽度的两倍。 实验装置示意图如图1所示。 图1 实验装置示意图 光电探头（即硅光电池探测器）是光电转换元件。当光照射到光电探头表面时在光电探头的上下两表面产生电势差ΔU，ΔU的大小与入射光强成线性关系。光电探头与光电流放大器连接形成回路，回路中电流的大小与ΔU成正比。因此，通过电流的大小就可以反映出入射到光电探头的光强大小。 四、实验内容 1.观察单缝衍射的衍射图形；
2.测定单缝衍射的光强分布； 3.利用光强分布图形计算单缝宽度。 五、数据处理 ★(1)原始测量数据 将光电探头接收口移动到超过衍射图样一侧的第3级暗纹处，记录此处的位置读数X（此处的位置读数定义为0.000）及光功率计的读数P。转动鼓轮，每转半圈（即光电探头每移动0.5mm），记录光功率测试仪读数，直到光电探头移动到超过另一侧第3级衍射暗纹处为止。实验数据记录如下： 将表格数据由matlab拟合曲线如下：
★ (2)根据记录的数据，计算单缝的宽度。 衍射狭缝在光具座上的位置 L1=21.20cm. 光电探测头测量底架座 L2=92.00cm. 千分尺测得狭缝宽度 d’=0.091mm. 光电探头接收口到测量座底座的距离△f=6.00cm. 则单缝到光电探头接收口距离为f= L2 - L1+△f=92.00cm21.20cm+6.00cm=76.80cm. 由拟合曲线可读得下表各级暗纹距离： 各级暗纹±1级暗纹±2级暗纹±3级暗纹 距离/mm 10.500 21.500 31.200 单缝宽度/mm 0.093 0.090 0.093 单缝宽度计算过程： 因为λ=632.8nm.由d =2kfλ/△Xi，得 d1=(2*1*768*632.8*10^-6)/10.500 mm=0.093mm. d2=(2*2*768*632.8*10^-6)/21.500 mm=0.090mm.
《测量玻璃的折射率》学习材料 【教学目的】 1．测定一块玻璃砖的折射率； 2．验证光的折射定律。 【实验器材】 1块矩形玻璃砖、刻度尺、量角器、1张8开白纸、4枚大头针、1块木板、铅笔 【实验原理】 用两面平行的玻璃砖来测定玻璃的折射率。当光线斜入射进入两面平行的玻璃砖时，从玻璃砖射出的光线的传播方向是不变的，出射光线跟入射光线相比只有一定得侧移。只要我们找出跟某一入射光线对应的出射光线，就能求出在玻璃中对应的折射光线，从而求出折射角。再根据折射定律，就可以求出玻璃的折射率n=sin i /sin r 。 插针法确定光路的基本原理：当后两枚大头针与前两枚大头针在玻璃中的虚像处于同一视线上时，四枚大头针处于同一光路上。 【实验步骤】 1、把白纸用图钉固定在木板上。 2、在白纸上画一条直线aa '作为界面(如图所示)，过aa '上一点O 作垂直于aa '的直线NN ′作为法线，过O 点画一条入射光线AO ，使入射角i 适当大些。 3、在AO 线上竖直地插两枚大头针1P 、2P ，在白纸上放上被测玻璃砖，使玻璃砖的一个面与aa '重合。 4、沿玻璃砖的另一侧面画一条直线bb '。 5、在玻璃砖的bb '一侧白纸上竖直地立一枚大头针3P ，调整视线，同时移动3P 的位置，使3P 恰好能同时挡住1P 、2P 的像，把大头针3P 竖直插在此时位置。
6、同样，在玻璃砖bb '一侧再竖直地插一枚大头针4P ，使4P 能挡住3P 本身，同时也挡住1P 、2P 的像。 7、移去玻璃砖，拔去大头针，过3P 、4P 做一条直线BO '交bb '于O '点，连接OO '， OO '就是入射光线AO 在玻璃砖内的折射光线，折射角为r 。 8、用量角器量出入射角i 和折射角r 的大小。 9、改变入射角i ，重复上面的步骤再做三、四次。 10、算出不同入射角时，n =sin i /sin r 的值，求出几次实验中n 的平均值就是玻璃的折射率。（或图像法求折射率:用sin i 表示纵坐标，用sin r 表示横坐标，则图线的斜率就是玻璃的折射率。） 注：遇到通过作图判断两个量的关系的方法（不是线性关系的，化成线性关系）； 【记录数据】 数项值 次数 1 2 3 入射角i 折射角r sin i sin r n =sin i /sin r 【注意事项】 1、玻璃砖应选择宽度较大的(一般要求5cm 以上)，以减小确定光路方向时出现的误差，提高测量的准确度。 2、操作时不要用手触摸玻璃砖的光滑光学面，更不能把玻璃砖界面当尺子画界线，以免损坏玻璃砖的光学表面。（先在白纸上画直线作为玻璃砖的界面，再画玻璃砖的另一界面时，对齐玻璃砖的另一长边，用大头针确定两点，并以此两点画直线bb '作为玻璃砖的另一界面。） 3、大头针应垂直地插在纸上，同侧两针之间的距离要稍大些；
实验阿贝折射仪测介质折射率 折射率是透明材料的一个重要光学常数。测定透明材料折射率的方法很多，如全反射法和最小偏向角法，最小偏向角法具有测量精度高、被测折射率的大小不受限制、不需要已知折射率的标准试件而能直接测出被测材料的折射率等优点。但是，被测材料要制成棱镜，而且对棱镜的技术条件要求高，不便快速测量。全反射法具有测量方便快捷，对环境要求不高，不需要单色光源等特点。然而，因全反射法属于比较测量，故其测量准确度不高（大约Δn=3×10-4），被测材料的折射率的大小受到限制（约为1.3～1.7），且对固体材料还需制成试件。尽管如此，在一些精度要求不高的测量中，全反射法仍被广泛使用。 阿贝折射仪就是根据全反射原理制成的一种专门用于测量透明或半透明液体和固体折射率及色散率的仪器，它还可用来测量糖溶液的含糖浓度。它是石油化工、光学仪器、食品工业等有关工厂、科研机构及学校的常用仪器。 【实验目的】 1.加深对全反射原理的理解，掌握应用方法。 2.了解阿贝折射仪的结构和测量原理，熟悉其使用方法。 3.通过对葡萄糖溶液折射率的测定确定其浓度。 【实验仪器】 WAY阿贝折射仪、标准玻璃块一块，折射率液（溴代萘）一瓶，待测液（自来水，酒精，糖溶液）、滴管、脱脂棉及擦镜纸 【实验原理】 一、仪器描述 阿贝折射仪是测量物质折射率的专用仪器，它能快速而准确地测出透明、半透明液体或固体材料的折射率（测量范围一般为1.4-1.7)，它还可以与恒温、测温装置连用，测定折射率与温度的变化关系。 阿贝折射仪的光学系统由望远系统和读数系统组成，如图1所示。 望远系统。光线进入进光棱镜1与折射棱镜2之间有一微小均匀的间隙，被测液体就放在此空隙内。当光线（自然光或白炽灯）射入进光棱镜1时便在磨砂面上
实验目的： 1）学会使用迈克尔逊干涉仪 2）观察等倾、等厚和非定域干涉现象 3）测量氦氖激光的波长和钠光双线的波长差。 实验仪器： 氦氖激光光源、钠光灯、迈克尔逊干涉仪、毛玻璃屏 实验原理： 1：迈克尔逊干涉仪的原理： 迈克尔逊干涉仪的光路图如图所示，光源S 出发的光经过称。45放置的背面镀银的半透玻璃板1P 被分成互相垂直的强度几乎相等的两束光，光 路1通过1M 镜反射并再次通过1P 照射在观察平 面E 上，光路2通过厚度、折射率与1P 相同的玻 璃板2P 后由2M 镜反射再次通过2P 并由1P 背面 的反射层反射照射在观察平面E 上。图中平行于1M 的'2M 是2M 经1P 反射所成的虚像，即1P 到2M 与1P 到'2M 的光程距离相等，故从1P 到2M 的光路可用1P 到'2M 等价替代。这样可以认为1M 与'2M 之间形成了一个空气间隙，这个空气间隙的厚度可以通过移动1M 完成，空气间隙的夹角可以通过改变1M 镜或2M 镜的角度实现。当1M 与' 2M 平行时可以在观察平面E 处观察到等倾干涉现象，当1M 与'2M 有一定的夹角时可以在观察平面E 处观察到等厚干涉现象。 2：激光器激光波长测量原理： 由等倾干涉条纹的特点，当θ =0 时的光程差δ 最大，即圆心所对应的干
涉级别最高。转动手轮移动 M1，当 d 增加时，相当 于增大了和 k 相应的θ 角 ，可以看到圆 环一个个从中心“冒出” ；若 d 减小时，圆环逐渐 缩小，最后“淹没”在中心处。 每“冒”出或“缩”进一个干涉环，相应的光程差改变了一个波长，也就是 M 与M ’之间距离 变化了半个波长。 若将 M 与 M ’之间距离改变了△d 时，观察到 N 个干涉环变化，则△d =N 由此可测单色光的波长。 3：钠光双线波长差的测定： 在使用迈克尔逊干涉仪观察低压钠黄灯双线的等倾干涉条纹时，可以看到随着动镜1M 的移动，条纹本身出现了由清晰到模糊再到清晰的周期性变化，即反衬度从最大到最小再到最大的周期性变化，利用这一特性，可测量钠光双线波长差，对于等倾干涉而言，波长差的计算公式为： 实验内容与数据处理： （1）观察非定域干涉条纹 1）通过粗调手轮打开激光光源，调节激光器使其光束大致垂直于平面反光镜2M 入射，取掉投影屏E ，可以看到两排激光点 2）粗调手轮移动1M 镜的位置，使得通过分光板分开的两路光光程大致相等 3）调节1M 、2M 镜后面的两个旋钮，使两排激光点重合为一排，并使两个最亮的光点重合在一起。此时再放上投影屏E ，就可以看到干涉条纹。 4）仔细调节1M 、2M 镜后面的两个旋钮，使1M 与' 2M 平行，这时在屏上可以看到同心圆条纹，这些条纹为非定域条纹。 5）转动微调手轮，观察干涉条纹的形状、疏密及中心“吞”、“吐”条纹随光程差改变的变化情况。
2.学生实验:测定玻璃的折射率 课时过关·能力提升 1.测定玻璃的折射率时,为了减小实验误差,应该注意的是 () A.玻璃砖的宽度应大些 B.入射角应尽量小些 C.大头针应竖直地插在纸面上 D.大头针G1、G2及G3、G4之间的距离应适当大些 解析:玻璃砖的宽度大些,折射光线出射时侧移明显,便于插针和测量,减小误差,选项A正确.入射角小,则光在玻璃中的折射角更小,不便测量,选项B错误.大头针之间的距离适当大些,且竖直地插在纸面上,可使出射光线和折射光线定位准确,减小误差,选项C、D正确. 答案:ACD 2.某同学用插针法测定玻璃砖的折射率,他的实验方法和操作步骤正确无误.但他处理实验记录时发现玻璃砖的两个光学面aa'与bb'不平行,如图所示,则() A.AO与O'B两条线平行 B.AO与O'B两条线不平行 C.他测出的折射率偏大 D.他测出的折射率不受影响 .在光线由bb'解析:如题图所示,在光线由aa'面进入玻璃砖发生的偏折现象中,由折射定律知n=sinα sinβ .若aa'与bb'平行,则i=β,因此α=r,此时入射光线AO与出射光线 射出玻璃砖的现象中,同理n=sinr sini O'B平行.若aa'与bb'不平行,则i≠β,因此α≠r,此时入射光线AO与出射光线O'B不平行,B正确.在具体测定折射率时,要求实验方法、光路均准确无误,折射率的测量值不受aa'与bb'是否平行的影响,D 正确.故正确选项为B、D. 答案:BD 3.用“插针法”测定透明半圆柱玻璃砖的折射率,O为玻璃砖截面的圆心,使入射光线跟玻璃砖的平面垂直,如图所示的四个图中G1、G2、G3和G4是四个学生实验插针的结果:
评分：大学物理实验设计性实验实验报告 实验题目：液体折射率测定 班级： 姓名：学号： 指导教师：
《液体的折射率测定》实验提要 实验课题及任务 《液体的折射率测定》实验课题任务方案一：光从一种介质进入另一种介质时会发生折射现象，当入射击角为某一极值（掠射）时，会产生一特殊的光学现象，能同时看到有折射光和无折射光的现象，就可以实现液体折射率的测量。 学生根据自己所学的知识，并在图书馆或互联网上查找资料，设计出《液体的折射率测定》的整体方案，内容包括：（写出实验原理和理论计算公式，研究测量方法，写出实验内容和步骤)，然后根据自己设计的方案，进行实验操作，记录数据，做好数据处理，得出实验结果，按书写科学论文的要求写出完整的实验报告。 设计要求 ⑴通过查找资料，并到实验室了解所用仪器的实物以及阅读仪器使用说明书，了解 仪器的使用方法，找出所要测量的物理量，并推导出计算公式，在此基础上写出该实验的实验原理。 ⑵选择实验的测量仪器，设计出实验方法和实验步骤，要具有可操作性。 ⑶测量5组数据，。 ⑷应该用什么方法处理数据，说明原因。 ⑸实验结果用标准形式表达，即用不确定度来表征测量结果的可信赖程度。 实验仪器 分光仪、钠光灯、毛玻璃与待测液体 实验提示 掠入射法测介质折射率的原理如图示3-1所示。将待测介质加工成三棱镜，用扩展光源（用钠光灯照光的大毛玻璃）照明该棱镜的折射面AB，用望远镜对棱镜的另一个折射面AC进行观测。在AB界面上图中光线a、b、c的入射角依次增大，而c光线 i。在棱镜中再也不可能有折射角为掠入线（入射角为 90），对应的折射角为临界角 c i的光线。在AC界面上，出射光a、b、c的出射角依次减小，以c光线的出射角大于 c 'i为最小。因此，用望远镜看到的视场是半明半暗的，中间有明显的明暗分界线。证
迈克尔逊干涉仪实验报告 Final approval draft on November 22, 2020
迈克尔逊干涉仪（实验报告） 一、实验目的 1、掌握迈克尔逊干涉仪的调节方法并观察各种干涉图样。 2、区别等倾干涉、等厚干涉和非定域干涉，测定 He-Ne 激光波长 二、实验仪器 迈克尔逊干涉仪、 He-Ne 激光器及光源、小孔光阑、扩束镜（短焦距会聚镜）、毛玻璃屏等。 （图一） （图二） 三、实验原理 ①用 He-Ne 激光器做光源，使激光通过扩束镜会聚后发散，此时就得到了一个相关性很好的点光源，射到分光板P1和 P2上后就将光分成了两束分别射到 M1 和 M2 上，反射后通过 P1 、 P2 就可以得到两束相关光，此时就会产生干涉条纹。 ②产生干涉条纹的条件，如图 2 所示， B 、 C 是两个相干点光源，则到 A 点的光程差δ =AB-AC=BCcosi , 若在 A 点出产生了亮条纹，则δ =2dcosi=k λ (k 为亮条纹的级数 ) ，因为 i 和 k 均为不可测的量，所以取其差值，即λ =2 Δ d/ Δ k 。 四、实验步骤 1、打开激光电源，先不要放扩束镜，让激光照到分光镜 P1 上，并调节激光的反射光照射到激光筒上。 2、调节 M2 的位置使屏上两排光中最亮的两个光点重回，并调至其闪烁。 3、将扩束镜放于激光前，调节扩束镜的高度和偏角，使光能照在 P1分光镜上，看显示屏上有没有产生同心圆的干涉条纹图案。没有的话重复 2 、 3 步骤，直到产生同心圆的干涉条纹图案。 4、微调 M2是干涉图案处于显示屏的中间。 5、转动微量读数鼓轮，使 M1 移动，可以看到中心条纹冒出或缩进，若看不到此现象，先转动可度轮，再转动微量读数鼓轮。记下当前位置的读数 d0 ，转动微量读数鼓轮，看到中心条纹冒出或缩进 30 次则记一次数据，共记录10 次数据即 d0、 d1 (9) 6、关闭激光电源，整理仪器，处理数据。 五、实验数据处理 数据记录： 数据处理： Δd0=d5-d0= Δd1=d6-d1= Δd2=d7-d2= Δd3=d8-d3= Δd4=d9-d4= Δd(平均）=（Δd0+Δd1+Δd2+Δd3+Δd4）/5 =
【实验名称】 空气折射率的测定 【实验目的】 1、了解空气折射率与压强的关系； 2、进一步熟悉迈克尔逊干涉仪的使用规范； 【实验仪器】 迈克尔逊干涉仪（动镜：100mm ；定镜：加长）；压力测定仪；空气室（L=95mm ）；气囊（1个）；橡胶管（导气管2根） 【实验原理】 1、等倾（薄膜）干涉 根据实验7“迈克尔逊干涉仪调节和使用”可知，(如图1所示)两束光到达O 点形成的光程差δ为： δ=2L 2 -2L 1 =2（L 2 -L 1 ） 若在L2臂上加一个为L 的气室，如图2所示，则光程差为： δ=2（L 2 -L ）+2n L -2L 1 δ=2（L 2 -L 1 ）+2(n-1)L （2） 保持空间距离L 2 、L 1 、L 不变，折射率n 变化时，则δ 随之变化，即条纹级别也随之变 化。（根据光的干涉明暗条纹形成条件，当光程差δ=kλ时为明纹。）以明纹为例有 δ1 =2（L 2 -L 1 ）+2(n 1 -1)L =k 1 λ δ2 =2（L 2 -L 1 ）+2(n 2 -1)L =k 2 λ 令：Δn =n 2-n 1，m =（k 2-k 1），将上两式相减得折射率变化与条纹数目变化关系式。 2ΔnL=mλ （3） 2、折射率与压强的关系 若气室内压强由大气压p b 变到0时，折射率由n 变化到1，屏上某点（观察屏的中心O 点）条纹变化数为m b ，即 n-1=m b λ/2L （4） 通常在温度处于15℃~30℃范围内，空气折射率可用下式求得： 设从压强p b 变成真空时，条纹变化数为m b ；从压强p 1变成真空时，条纹变化数为m 1；从压强p 2变成真空时，条纹变化数为m 2；则有 根据等比性质，整理得 将（4）、（5）整理得 式中p b 为标况下大气压强，将p 2→p 1时，压强变化记为Δp （=p 1-p 2），条纹变化记为m （=m 1-m 2），则有 3、测量公式
牛顿环测液体折射率实 验报告 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
利用牛顿环测液体的折射率 【摘要】本文结合牛顿环干涉原理测量空气折射率的方法，阐述了测量液体折射率的实验原理，并研究出了具体的测量方法，最后对水的折射率进行了测量，并得出了较为准确的测量结果。 一、实验目的： 牛顿环是一种典型的等厚薄膜干涉现象，能充分显示光的波动性。本文通过研究对比空气和水在牛顿环里发生的干涉现象，更新了液体折射率的测试方法，使牛顿环的应用更加丰富，开拓了物理实验的新视野。 二、设计原理 当以波长为x 的钠黄光垂直照射到平凸透镜上时，由液体膜上，下表面反射光的光程差以及干涉相消。 即暗纹条件： 式中e 为某一暗纹中心，所在处的液体膜厚度，k 为干涉级次。 利用图中的几何关系，可得：R r e 2/2= (r 为条纹半径），代入（1）式，有 ......)2,1,0(2/)12(2//2=+=+=n n R nr λλδ （2） 则暗纹半径......)2,1,0(/==n k nR r k λ （3） 若取暗纹观察，则第m ，k 级对应的暗环半径的平方 n mR r m /2λ= （4） k nR r n /2λ= （5） 两式相减得平凸透镜的曲率半径)/()(22n m n r r R n m --= （6）
观察牛顿环时我们也将会发现牛顿环中心由于形变，灰尘，水等的影响，中心不是一点，而是一个不甚清晰的暗或亮的圆斑。目因而圆心不易确定。故常取暗环的直径替 换。进而有λ)(4/)(22n m n D D R n m --= （7） 同理对于空气膜。则有λ)(4/2'2'n m D D R n m --= （8） 式（7）与式（8）相比，可得：)/()(222'2'n m n m D D D D n --= （9） 由（9）式可知，只要测出同一装置（相同的平凸透镜和平面的玻璃板）下的空气膜和液体膜的条纹直径，即可求出液体的折射率。 三、设计方案 1.调整实验装置 将牛顿环装置放在毛玻璃上。点燃钠光灯，调节显微镜前面的透光反射镜的角度，与水平面成045的角度，这样从目镜中看到明亮的光场旋转目镜旋钮，使分化板上的十字线位于目镜的交线上，即从目镜中看到清晰地十字线。缓慢转动手轮，使显微镜自下而上缓慢上移，直到从目镜中看到清晰地干涉图样，并使相与交叉丝无视差。略微移动牛顿环装置，使显微镜十字叉丝位于牛顿环中心。 2.实验操作 将牛顿环装置的凸透镜和平板玻璃拆开，用滴管在平板玻璃上滴一层待测液体，然后压上凸透镜。由于液体有表面张力，能够充满凸透镜和平板玻璃之间的空间。则现在凸透镜和平板玻璃之间形成了液体膜。将此装置放到显微镜的载物台上，调节手轮，使显微镜由低到高缓慢移动，直至在目镜中看到清晰地干涉条纹为止。由于液体膜压得不会很均匀。故在视场中的某个地方会出现一小块空气膜，其干涉花样如上面右图所示。 四、实验结果与分析 数据记录
实验：测定玻璃的折射率 考点解读 1．实验原理 如实验原理图甲所示，当光线AO 1以一定的入射角θ1穿过两面平行的玻璃砖时，通过插针法找出与入射光线AO 1对应的出射光线O 2B ，从而求出折射光线O 1O 2和折射角θ2，再根据12sin sin n θθ=或1PN n QN =' 算出玻璃的折射率。 2．实验器材 木板、白纸、玻璃砖、大头针、图钉、量角器、直尺、铅笔。 3．实验步骤 （1）用图钉把白纸固定在木板上。 （2）在白纸上画一条直线aa ′，并取aa ′上的一点O 为入射点，作过O 点的法线NN ′。 （3）画出线段AO 作为入射光线，并在AO 上插上P 1、P 2两根大头针。 （4）在白纸上放上玻璃砖，使玻璃砖的一条长边与直线aa ′对齐，并画出另一条长边的对齐线bb ′。 （5）眼睛在bb ′的一侧透过玻璃砖观察两个大头针并调整视线方向，使P 1的像被P 2的像挡住，然后在眼睛这一侧插上大头针P 3，使P 3挡住P 1、P 2的像，再插上P 4，使P 4挡住P 3和P 1、P 2的像。 （6）移去玻璃砖，拔去大头针，由大头针P 3、P 4的针孔位置确定出射光线O ′B 及出射点O ′，连接O 、O ′得线段OO ′。
（7）用量角器测量入射角θ1和折射角θ2，并查出其正弦值sin θ1和sin θ2。 （8）改变入射角，重复实验，算出不同入射角时的 12 sin sin θθ，并取平均值。 4．注意事项 （1）玻璃砖应选厚度、宽度较大的。 （2）入射角不宜过大或过小，一把为15°~75°。 （3）用手拿玻璃砖时，手只能接触玻璃砖的毛面或棱，不能触摸光洁的光学面，严禁把玻璃砖当尺子画玻璃砖的另一边b b ′。 （4）实验过程中，玻璃砖在纸上的位置不可移动。 （5）大头针应竖直地插在白纸上，且玻璃砖每两枚大头针P 1与P 2间、P 3与P 4间的距离应大一点，以减小确定光路方向时造成的误差。 5．实验数据处理 （1）计算法：用量角器测量入射角θ1和折射角θ2，并查出其正弦值sin θ1和sin θ2。算出不同入射角时的12sin sin θθ，并取平均值。 （2）作sin θ1－sin θ2图象：改变不同的入射角θ1，测出不同的折射角θ2，作sin θ1－sin θ2图象，由12 sin sin n θθ=可知图象应为直线，如实验原理图乙所示，其斜率为折射率。 （3）“单位圆”法确定sin θ1、sin θ2，计算折射率n 。 以入射点O 为圆心，以一定的长度R 为半径画圆，交入射光线OA 于E 点，交折射光线OO ′于E ′点，过E 作NN ′的垂线EH ，过E ′作NN ′的垂线E ′H ′。如实验原理图丙所示，12sin =sin EH n E H θθ='' 。只要用刻度尺量出EH 、E ′H ′的长度就可以求出n 。 典型例题 某同学利用“插针法”测定玻璃的折射率，所使用的玻璃砖两面平行。正确操作后，作出的光路图及测出的相关角度如图所示。
测量空气折射率实验报告 一、 实验目的： 1.进一步了解光的干涉现象及其形成条件，掌握迈克耳孙干涉光路的原理和调节方法。 2.利用迈克耳孙干涉光路测量常温下空气的折射率。 二、 实验仪器： 迈克耳孙干涉仪、气室组件、激光器、光阑。 三、 实验原理： 迈克尔逊干涉仪光路示意图如图1所示。其中，G 为平板玻璃，称为分束镜，它的一个表面镀有半反射金属膜，使光在金属膜处的反射光束与透射光束的光强基本相等。 M1、M2为互相垂直的平面反射镜，M1、M2镜面与分束镜G 均成450角； M1可以移动，M2固定。2 M '表示M2对G 金属膜的虚像。 从光源S 发出的一束光，在分束镜G 的半反射面上被分成反射光束1和透射光束2。光束1从G 反射出后投向M1镜，反射回来再穿过G ；光束2投向M2镜，经M2镜反射回来再通过G 膜面上反射。于是，反射光束1与透射光束2在空间相遇，发生干涉。 由图1可知，迈克尔逊干涉仪中，当光束垂直入射至M1、M2镜时，两束光的光程差δ为 )(22211L n L n -=δ （1） 式中，1n 和2n 分别是路程1L 、2L 上介质的折射率。 M 2M 图1 迈克尔逊干涉仪光路示意图
设单色光在真空中的波长为λ，当 ,3 ,2 ,1 ,0 ,==K K λδ （2） 时干涉相长，相应地在接收屏中心的总光强为极大。由式（1）知，两束相 干光的光程差不但与几何路程有关，还与路程上介质的折射率有关。 当1L 支路上介质折射率改变1n ?时，因光程的相应改变而引起的干涉条纹的 变化数为N 。由（1）式和（2）式可知 1 12L N n λ = ? （3） 例如：取nm 0.633=λ和mm L 1001=，若条纹变化10=N ，则可以测得 0003.0=?n 。可见，测出接收屏上某一处干涉条纹的变化数N ，就能测出光路 中折射率的微小变化。 正常状态（Pa P C t 501001325.1,15?==）下，空气对在真空中波长为 nm 0.633的光的折射率00027652.1=n ，它与真空折射率之差为 410765.2)1(-?=-n 。用一般方法不易测出这个折射率差，而用干涉法能很方便地测量，且准确度高。 四、 实验装置： 实验装置如图2所示。用He-Ne 激光作光源（He-Ne 激光的真空波长为 nm 0.633=λ），并附加小孔光栏H 及扩束镜T 。扩束镜T 可以使激光束扩束。小孔光栏H 是为调节光束使之垂直入射在M1、M2镜上时用的。另外，为了测量空气折射率，在一支光路中加入一个玻璃气室，其长度为L 。气压表用来测量气室内气压。在O 处用毛玻璃作接收屏，在它上面可看到干涉条纹。 图2 测量空气折射率实验装置示意图 气压表
报告编号：LX-FS-A51476 《测定三棱镜折射率》物理实验报 告标准范本 The Stage T asks Completed According T o The Plan Reflect The Basic Situation In The Work And The Lessons Learned In The Work, So As T o Obtain Further Guidance From The Superior. 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
《测定三棱镜折射率》物理实验报 告标准范本 使用说明：本报告资料适用于按计划完成的阶段任务而进行的，反映工作中的基本情况、工作中取得的经验教训、存在的问题以及今后工作设想的汇报，以取得上级的进一步指导作用。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 【实验目的】 利用分光计测定玻璃三棱镜的折射率； 【实验仪器】 分光计，玻璃三棱镜，钠光灯。 【实验原理】 最小偏向角法是测定三棱镜折射率的基本方法之一，如图10所示，三角形ABC表示玻璃三棱镜的横截面，AB和AC是透光的光学表面，又称折射面，其夹角a称为三棱镜的顶角；BC为毛玻璃面，称为三棱镜的底面。假设某一波长的光线LD入射到
棱镜的AB面上，经过两次折射后沿ER方向射出，则入射线LD与出射线ER的夹角称为偏向角。 【实验内容与步骤】 1．调节分光计 按实验24一1中的要求与步骤调整好分光计。 2．调整平行光管 (1)去掉双面反射镜，打开钠光灯光源。 (2)打开狭缝，松开狭缝锁紧螺丝3。从望远镜中观察，同时前后移动狭缝装置2，直至狭缝成像清晰为止。然后调整狭缝宽度为1毫米左右（用狭缝宽度调节手轮1调节）。 (3)调节平行光管的倾斜度。将狭缝转至水平，调节平行光管光轴仰角调节螺丝29，使狭缝像与望远镜分划板的中心横线重合。然后将狭缝转至竖直方向，使之与分划板十字刻度线的竖线重合，并无视
近代物理实验报告 塞曼效应实验 学院 班级 姓名 学号 时间 2014年3月16日
塞曼效应实验实验报告 【摘要】： 本实验通过塞曼效应仪与一些观察装置观察汞（Hg）546.1nm谱线（3S1→3P2跃迁）的塞曼分裂，从理论上解释、分析实验现象，而后给出横效应塞满分裂线的波数增量，最后得出荷 质比。 【关键词】：塞曼效应、汞546.1nm、横效应、塞满分裂线、荷质比 【引言】： 塞曼效应是原子的光谱线在外磁场中出现分裂的现象，是1896年由荷兰物理学家塞曼发现的。首先他发现，原子光谱线在外磁场发生了分裂；随后洛仑兹在理论上解释了谱线分裂成 3条的原因，这种现象称为“塞曼效应”。在后来进一步研究发现，很多原子的光谱在磁场中 的分裂情况有别于前面的分裂情况，更为复杂，称为反常塞曼效应。 塞曼效应的发现使人们对物质光谱、原子、分子有更多了解，塞曼效应证实了原子磁矩的 空间量子化，为研究原子结构提供了重要途径，被认为是19世纪末20世纪初物理学最重要的发现之一。利用塞曼效应可以测量电子的荷质比。在天体物理中，塞曼效应可以用来测量天体 的磁场。本实验采取Fabry-Perot（以下简称F-P）标准具观察Hg的546.1nm谱线的塞曼效应，同时利用塞满效应测量电子的荷质比。 【正文】： 一、塞曼分裂谱线与原谱线关系 1、磁矩在外磁场中受到的作用 (1)原子总磁矩在外磁场中受到力矩的作用： 其效果是磁矩绕磁场方向旋进，也就是总角动量（P J）绕磁场方向旋进。 (2)磁矩在外磁场中的磁能：
由于或在磁场中的取向量子化，所以其在磁场方向分量也量子化： ∴原子受磁场作用而旋进引起的附加能量 M为磁量子数 g为朗道因子，表征原子总磁矩和总角动量的关系，g随耦合类型不同（LS耦合和jj耦合）有两种解法。在LS耦合下： 其中： L为总轨道角动量量子数 S为总自旋角动量量子数 J为总角动量量子数 M只能取J，J-1，J-2 …… -J（共2J+1）个值，即ΔE有(2J+1)个可能值。 无外磁场时的一个能级，在外磁场作用下将分裂成（2J+1）个能级，其分裂的能级是等间隔的，且能级间隔 2、塞曼分裂谱线与原谱线关系： (1) 基本出发点：
透明薄片折射率的测定 迈克尔逊干涉仪是用分振幅的方法实现干涉的光学仪器，设计十分巧妙。迈克尔逊发明它后，最初用于著名的以太漂移实验。后来，他又首次用之于系统研究光谱的精细结构以及将镉(Cd)的谱线的波长与国际米原器进行比较。迈克尔逊干涉仪在基本结构和设计思想上给科学工作以重要启迪，为后人研制各种干涉仪打下了基础。迈克尔逊干涉仪在物理学中有十分广泛的应用，如用于研究光源的时间相干性，测量气体、固体的折射率和进行微小长度测量等。 【实验目的】 1. 掌握迈克尔逊干涉仪的结构、原理和调节方法； 2. 熟悉白光的干涉现象 4. 学习一种测量透明薄片折射率的方法。 【实验仪器】 迈克尔逊干涉仪，He-Ne 激光器，扩束镜，小孔光阑，透明薄片，白光光源 【实验原理】 一、透明薄片折射率的测量原理 干涉条纹的明暗决定于光程差与波长的关系，用白光光源只有在d=0的附近才能在M 1 和 M 2′交线处看到干涉条纹，这时对各种光的波长来说，其光程差均为2/λ（反射时附加2/λ），故产生直线黑纹，即所谓中央黑纹，两旁有对称分布的彩色条纹。d 稍大时，因对各种不同波长的光满足明暗条纹的条件不同，所产生的干涉条纹明暗互相重叠，结果就显不出条纹来。因而白光光源的彩色干涉条纹只发生在零光程差附近一个极小的范围内，利用这一点可以定出d =0的位置。利用白光的彩色干涉条纹可以测量透明薄片的 图1 透明薄片折射率测定 二、点光源干涉条纹的特点 不论平面镜M 1往哪个方向移动，只要是使距离d 增加，圆条纹都会不断从中心冒出来并扩大，同时条纹会变密变细。反之，如果使距离d 减小，条纹都会缩小并消失在中心处，同时条纹会变疏变粗。这表明0=d （即两臂等长）是一个临界点。当往同一个方向不断地移动1M 时，只要经过这个临界点，看到的现象就会反过来（见图2）。因此，实现点光源的非定域干涉后，最好先把两臂的长度调成有明显差别（0>>d ），避免在移动1M 时不小心通过了临界点，造成不必要的麻烦。 用眼睛观察 M 2
