用“同一端点法”判断串联/并联反馈和电压/电流反馈
判断反馈是串联、并联反馈和电压、电流反馈并无先后顺序，二者也无什么因果关系，因为二者在分析时，着眼点不同，串联、并联反馈是从放大器的输入端着手分析的，而电压、电流反馈是看放大器的输出端着手分析的。
(1)区分串联、并联反馈是看放大器输入端UI和反馈电路输出端Ufo的关系。判断方法：反馈信号的输出端Ufo与放大器的输入端UI交于同一端为并联反馈；若不交于同一端为串联反馈。
下图中Rfl是V1级的反馈元件，反馈信号与输入信号Ui不交于同一端点故Rfl引入的是Vl级的串联反馈，同样的Rf4和Rf5引入的是V2级的串联反馈，Rf2引入的是级间串联反馈，Rf3引入的反馈信号Ufo与输入信号Ui都交于V1的基极(C1对Ui来说可视为短路)，故Rf3引入的是级间并联反馈。
(2)区分电压、电流反馈是看放大器的输出端Uo与反馈电路的输入端Ufi 的关系。判断方法是：
若信号输出端Uo与反馈信号输入端Ufi交于同一端（隔直电容视为短路）为电压反馈；反之，Uo与Ufi若不交于同一端为电流反馈。
Rf2经输出电容C2（这里兼作隔直电容，视为短路），交于V2集电极，Ufi 和Uo则视为均交于V2的集电极，故Rf2引入的是电压反馈。
Vl、V2均为集电极输出，故Rfl引入的是V1级的电流反馈，Rf4和Rf5引入的是V2级的电流反馈，Rf2引入的是级间电压反馈，Rf3引入的是级间电流反馈。
开关电源拓扑电压模式与电流模式的比较 作者：罗伯特.曼诺 Unitrode公司的IC公司拥有自成立以来一直活跃在前沿的发展控制电路来实现国家的最先进的级数在电源技术。在多年来许多新产品已推出使设计人员能够在易于应用新的创新电路拓扑结构。由于每一种新的拓扑声称提供改进过的这以前是可用的，它是合理的期望一些混乱将与引进的UCC3570的生成 - 一种新的电压模式控制器介绍我们告诉了近10年后世界上目前的模式是这样的优越方法。 但事实却是，没有一个统一的拓扑结构是最适合所有的应用程序。此外，电压模式控制如果更新了现代化的电路和工艺的发展 - 大有作为今天的高性能用品的设计师和是一个可行的竞争者为电源设计人员的重视。要回答的问题是，它的电路拓扑结构最好是为一个特定的应用程序时，必须从的每一种方法的两个优点和缺点的认识。下面的讨论尝试这样做以一致的方式为这两个电源的控制算法。 电压模式控制这是用于在第一开关的方法调节器的设计和它服务的行业以及为多年本电压模式配置。这种设计的主要特点是:有一个单一的电压反馈路径，以脉冲宽度调制，通过比较所执行的以恒定的倾斜波形电压误差信号。电流限制必须分开进行。 电压模式控制的优点有： 1．单个反馈回路更易于设计和分析。 2．大振幅锯齿波为一个稳定的调制过程提供良好的噪声容限。 3. 低阻抗功率输出为多路输出电源提供更佳交叉调整。 电压模式控制的缺点： 1.任何改变线路或负载必须首先被检测作为输出的变化，然后由校正反馈回路。 这通常意味着响应速度慢。 2.输出滤波器将两个极点的控制循环要求无论是占主导地位的极低频滚降在误 差放大器或在补偿加零。 3.补偿是通过进一步复杂化，即环增益随输入电压而变化。 电流模式控制上述的缺点是相对显著，因为，设计师们在它的介绍非常积极地考虑所有被缓解电流模式控制这种拓扑结构。如可以看到的从图2中，基本电流模式的图 控制使用振荡器只能作为一个固定频率时钟和斜坡波形被替换为从输出电感电流产生的信号。 而这种控制技术提供的优点包括以下内容： 1. 由于电感电流上升与输入电压 - 武定一个斜坡，这个波形会回应马上到线电压的变化，消除双方的延迟反应和增益变化与输入电压变化。 2. 由于误差放大器现在用命令的输出电流而不是电压，输出电感的影响被最小化现在的过滤器只提供一个单极到反馈回路（至少在感兴趣的正常区域）。这允许在可比的电压模式电路更简单补偿和更高的增益带宽。 3. 电流模式电路额外的好处包括固有的脉冲逐脉冲限流仅仅通过钳位误差放大器的命令，当多个功率单元并联共享以及提供方便的负荷。 而改进提供了电流模式令人印象深刻的是，这项技术在设计过程中还带有其独特的一套必须解决的问题。一些这些清单已概述如下：
探究串联电路中电流的规律班级：小组成员： 【实验目标】 1.探究串联和并联电路的电压关系； 2、体验探究的过程，培养严谨的科学态度。 【实验器材】 电池组、电压表、三个小灯泡（其中两个规格相同）、开关、导线若干。 1.实验电路图： 2、实验步骤： ①按照电路图连接实物图； ②检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光。 ③将电流表分别串联在电路中的 A 点、 B 点、 C 点，并分别记录测量的电流值； ④换用另外的小灯泡再测1-3 次。 3.实验表格： A点的电流 I A B点的电流 I B C点的电流 I C 第一次测量 第二次测量 第三次测量 【分析与论证】 分析实验数据，论证猜想与假设是否正确，你能总结出什么结论？ 实验结论： 实验结论： 【交流与评估】 1、实验设计有没有不合理的地方？操作中有没有失误？ 2.若通过两只灯泡的电流相等，两灯泡一定是串联吗？请通过实验得出结论。 指导教师：等级评价：
探究串联电路中电压的规律 班级：小组成员： 【实验目标】 1、探究串联和并联电路的电压关系； 2、体验探究的过程，培养严谨的科学态度。 【实验器材】 电池组、电压表、三个小灯泡（其中两个规格相同）、开关、导线若干。 1、实验电路图： 2、实验步骤：①按照电路图 连接实物图； ②将电压表分别并联在电路中 AB之间、BC之间、AC之间，并分别记录测量的 电压值；③换用另外的小灯 泡再测两次。 3.实验记录表格： L1两端的电压 U1/V L2两端的电压 U2/V总电压U/V 第一次测量 第二次测量 第三次测量 【分析与论证】分析实验数据，论证猜想与假设是否正确，你能总结出什么结论？ 实验结论： 【交流与评估】 1.实验设计有没有不合理的地方？操作中有没有失误？ 2.若两只灯泡两端的电压相等，两灯一定是并联吗？ 指导教师：等级评价：
分析电流控制型开关电源方案 随着电力电子技术的高速发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，进入80年代计算机电源全面实现了开关电源化，率先完成计算机的电源换代，进入90年代开关电源相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了开关电源，更促进了开关电源技术的迅速发展。开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。线性电源成本在某一输出功率点上，反而高于开关电源，这一成本反转点。随着电力电子技术的发展和创新，使得开关电源技术在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广泛的发展空间。 电压控制型开关电源会对开关电流失控，不便于过流保护，并且响应慢、稳定性差。与之相比，电流控制型开关电源是一个电压、电流双闭环控制系统，能克服电流失控的缺点，并且性能可靠、电路简单。据此，我们用UC3842芯片设计了一个电流控制型开关电源。为了提高输出电压的精度，系统没有采用离线式结构，而采用直接反馈式结构。本系统在设计上充分考虑了电磁兼容性和安全性，可广泛应用于
工业、家电、视听和照明设备。 电流控制型开关电源的原理框图 电流型控制是针对电压型控制的缺点而发展起来的，在保留了电压控制型的输出电压反馈控制部分外，又增加了一个电流反馈环节，其原理框如图1所示。 图1 电流控制型开关电源的原理框图 电流控制型开关电源是一个电压、电流双闭环控制系统，内环为电流控制环，外环为电压控制环。当U O变化导致UF变化，或I变化导致US变化时，从而改变UO，达到输出电压稳定的目的。 电流型控制芯片UC3842 UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而
电压和串并联电路电压的规律 一、概念知识的理解 1、一节干电池的电压U= V 一节蓄电池的电压U= V 家庭照明电路的电压U= V 对人体安全的电压应不高于U= V 2、电路中有了电源，就可以使（） A、电路接通 B、电路两端产生电压 C、电路中产生自由电荷 D、电路中形成电流 3、下列说法正确的是（） A、只要电路中有自由电荷，就有持续的电流 B、电路中有电源，就一定有电流 C、闭合电路中，必须有电源，才有持续的电流 D、利用带电体做电源，可得到持续的电流 4、（多选）关于“电压是电路中产生电流的原因”的理解，下列说法正确的是（） A、电路中有电压就一定有电流 B、电路中有电流就一定有电压 C、电流和电压总是同时存在的 D、电压是形成电流的条件之一 5、下面关于电压的说法不正确的是（） A、电压是电路中产生电流的原因 B、不同的电源两端产生的电压一般不相同 C、电源正极有多余的正电荷，负极有多余的负电荷，在正负极之间就产生 了电压
D、电路中只要有提供电压的电源，就一定有电流 6、关于电流表和电压表的使用，下列说法错误的是（） A、使用前都应检查指针是否指零 B、若有两个量程，一般都是先用大量程“试触” C、两表都不能够将两接线柱直接接到电源的两极上 D、接入电路时，都应该使电流从正接线柱流入，从负接线柱流出 7、下列关于串联和并联电路中电压规律的说法正确的是（） A、串联电路中的电压各处是相等 B、并联电路中的总电压等于各用电器两端的电压之和 C、并联电路中各支路两端的电压都相等 D、通过两只灯泡的电流相等，则两灯一定是串联 8、电流表的电阻非常，我们可以看成是，所以必须和用电器 连接，否则就会造成，电压表的电阻非常，我们可以看成是，所以必须和用电器连接，否则就会造成。 9、自来水管两端水压不同，形成水流，电路两端有电压，形成电流，同理，比 较水压形成水流得到电压形成电流，这种研究物理问题的方法叫（） A、类比法 B、比较法 C、转换法 D、等效法 二、电压表的应用看图题 1、在图3所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电 路是（） 2、如图所示的电路中，闭合开关S后，小灯泡L1、L2
反馈控制电路 一、自动增益控制(AGC) 1、AGC电路的作用与组成 (1) 作用 当输入信号变化时，保证输出信号幅度基本恒定。包括： ①能够产生一个随输入信号大小而变化的控制电压，即AGC电压（±UAGC）； ②利用AGC电压去控制某些级的增益，实现AGC。 (2) 组成——具有AGC电路的接收机框图 2、AGC电压的产生 (1) 平均值式AGC电路 中频信号电压经检波后，除得到所需音频信号之外，还得到一个平
均直流分量。音频信号由RL2两端取出。平均直流分量(反映了输入信号的幅度)从C3两端取出，经低通后，作为AGC电压，加到中放管上去控制中放的增益。
(2) 延迟式AGC电路 V1、R7和C4组成AGC检波电路，运放A为直流放大器，UREF为延迟电平。当输入信号较小时，AGC不起作用。当输入信号较大时,AGC将起作用。可见，该AGC电路具有延迟功能
3、实现AGC的方法 (1) 改变发射极电流IE 正向AGC 反向AGC (2) 改变放大器负载 由于放大器的增益与负载密切相关，因此通过改变负载就可以控制放大器的增益 。 (3) 改变放大器的负反馈深度 通过控制负反馈的深度来控制放大器的增益。
6.2 自动频率控制（AFC） 1、AFC的工作原理 2、组成 3、工作原理 4、AFC的应用：调幅接收机中的AFC系统 具有AFC电路的调频发射机一、AFC——电路组成
作用：自动控制振荡器频率稳定 组成：鉴相器、低通滤波器和压控振荡器 标准频率fr；输出频率fo；误差电压uD(t) ；直流控制电压 uC(t)。 二、AFC——工作原理 压控振荡器的输出频率fo与标准频率fr在鉴频器中进行比较，当fo=fr时，鉴频器无输出，压控振荡器不受影响；当fo≠fr时，鉴频器即有误差电压输出，其大小正比于(fo－fr)，经低通滤波器滤除交流成分后，输出的直流控制电压uc(t)，加到压控振荡器上，迫使压控振荡器的振荡频率fo与fr接近，而后在新的振荡频率基础上，再经历上述同样的过程，使误差频率进一步减小，如此循环下去，最后fo和fr的误差减小到某一最小值△f时，自动微调过程停止，环路
串联、并联电路计算 强化练习
串联电路计算题 1．如图所示，电阻R1=12欧。电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为0.5安。问：电源电压为多大？电阻R2的阻值为多大？ 2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求： （1）电阻R1和电源电压 （2）滑动变阻器移到右端时，电流表和电压表的读数。 3．如图所示，电源电压为12伏，保持不变。电阻R1=20欧，电键SA闭合后， 电流表示数为0.2安。问：R1两端的电压多大？电阻R2的阻值多大？ 4．如图所示，滑动变阻器的变阻范围为0~20欧，闭合电键，当滑片在左端 时，电压表、电流表的读数分别为12伏和0.3安，求： （1）电源电压 （2）电阻R1的阻值 （3）当滑片移到右端时，电流表、电压表的读数。 5．如图所示，电源的电压U=6V恒定不变，定值电阻R1=10Ω，滑动变阻器R2 上标有“20Ω 1A”的字样。(1)滑片P在a点时，电压表的示数是多少？(2)滑片P 在a点时，电流表的示数是多少？(3)滑片P在中点时，电压表的示数是多少？ 6．在如图所示的电路中,电源电压为12伏,电阻R1的阻值为20欧,变 阻器R2规格为“60Ω，2A”。当电键K闭合时,电流表A的示数为0.2 安。(1)求电压表V1和V2的示数。 (2)滑动变阻器连入电路中的阻值。 (3)电流表示数的最大值能到达多少？（4）电压表V2示数最大能达到 多少伏？ 7．在如图所示的电路中，电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。闭合电键S，电流表示数为0.2安。 求：（1）电压表的示数； （2）电阻R2连入电路的阻值； （3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一 R1 S R2 P V A 仅供学习与交流，如有侵权请联系网站删除谢谢- 2 -

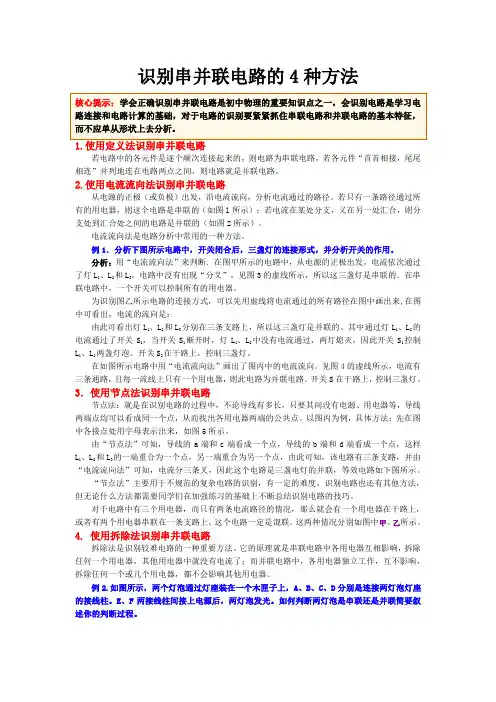

年级：九年级教师：鲁乐 串并联电路识别与实物图连接 一．知识呈现 1 电路 把电源、用电器、开关、导线连接起来组成的电流的路径。 2 各部分元件的作用 （1）电源：提供电能的装置； （2）用电器：工作的设备； （3）开关：控制用电器或用来接通或断开电路； （4）导线：连接作用，形成让电荷移动的通路 3 电路的状态：通路、开路、短路 （1）通路：处处接通的电路； （2）开路：断开的电路； （3）短路：将导线直接连接在用电器或电源两端的电路。 4电路的基本连接方式： 串联电路 并联电路 5.串并联电路的特点 （一）串联电路 （1）电路连接特点：串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。 （2）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器无法工作。 （3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。即串联电路中开关的控制作用与其在电路中的位置无关。 （二）并联电路 （1）电路连接特点：并联电路由干路和几条支路组成，有“分支点”。每条支路各自和干路形成回路，有几条支路，就有几个回路。 （2）用电器工作特点：在并联电路中各用电器之间相不影响。某一条支路中的用电器若不工作，

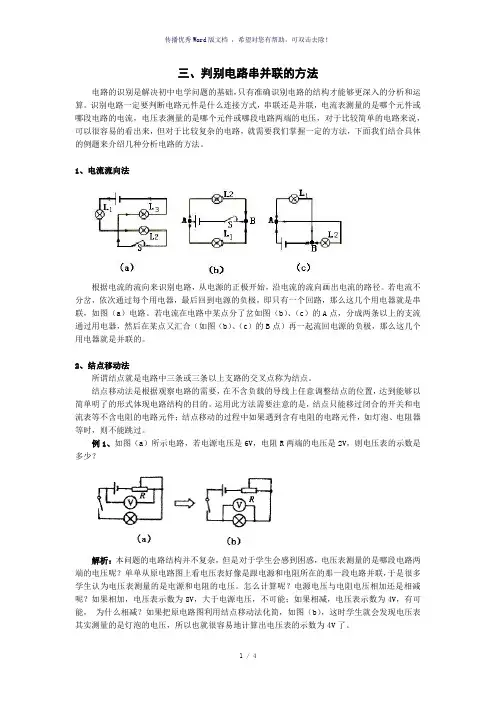

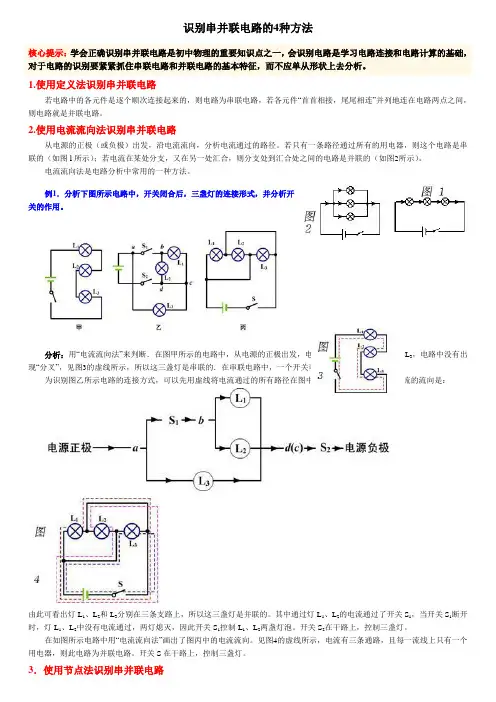

其他支路的用电器仍能工作。比如教室里的电灯，有一只烧坏，其它的电灯仍然能亮。这就是互不影响。 （3）开关控制特点：并联电路中，干路开关的作用与支路开关的作用不同。干路开关起着总开关的作用，控制整个电路。而各条支路开关只控制它所在的那条支路。 二．识别 1.使用定义法识别串并联电路 若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。 2.使用电流流向法识别串并联电路 从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。 例题1 如图1所示的电路，是判断连接方式是串联还是并联？ 【解析】我们可以在图形上用箭头标 示出电流的路径，电流从电源的正极出 发，若只有一条路径，则是串联，若有两 条或两条以上路径则是并联；图中可以标 示出三条路径，如图2所示，可以用箭头 在图形上标画出来，第一条是从正极→A →L1→B→负极，第二条是正极→A→L2→B →负极，第三条是正极→A→L3→B→负极。所以图中L1、L2、L3组成的是并联电路。 例题2 如图所示电路，判断此电路是串联电路还是并联电路。
实验：探究串联、并联电路中电流关系和电压关系 【目标】 1. 通过实验探究活动，会使用电流表测量电路中的电流，会使用电压表测量电路两端的电压。 2. 通过实验探究活动，探究串、并联电路中电流的关系和电压的关系。 【器材】 一只电流表、一只电压表、两只带小灯泡的灯座、一个开关、一个电池组（或一个学生电源）、若干导线。 【探究过程】 提出问题 1. 在如图一所示的串联电路中，A 、B 、C 三处的电流大小相等吗？在如图二所示的并联电路中，a 、b 、c 三处的电流大小相等吗？它们之间有什么等量关系？ 图一 图二 2. 在如图三所示的串联电路中，灯1L 两端的电压1U 与2L 两端的电压2U 和串联电路两端电压U 相等吗? 它们之间有什么等量关系？在如图四所示的并联电路中，灯1L 两端的电压1U 与2L 两端的电压2U 和并联电路两端总电压U 相等吗? 它们之间有什么等量关系？ 图三 图四 猜想与假设 请根据上述问题，写出你的猜想和假设。 1.在串联电路中，电路各处的电流是相等的。 2.在并联电路中，干路电路中的电流大小等于各支路电流之和。 3.串联电路两端的电压跟各部分电路两端的电压之和。 4.并联电路中，各支路两端的电压相等，等于干路电压。
进行实验（提示：不懂实物连接详看附表） 请你根据下面的实验方案和操作步骤，检验你的猜想与假设，或者参照下面的实验方案，自己设计实验检验自己的猜想与假设。 1. 按电路图一，将各电路器件摆放到水平桌面上，断开开关，依次连接成串联电路。 2. 用电流表分别串联在电路中的A 、B 、C 三处，闭合开关，测量出A 、B 、C 三处的电流大小，并记录在表一中。 3. 按电路图二，将各电路器件摆放到水平桌面上，断开开关，依次连接成并联电路。 4. 用电流表分别串联在电路中的a 、b 、c 三处，闭合开关，测量出a 、b 、c 三处的电流大小，并记录在表一中。 表一 电路 A I （或a I ）/A B I （或b I ）/A C I （或c I ）/A 串联电路 并联电路 5．按电路图三，将各电路器件摆放到水平桌面上，断开开关，依次连接成串联电路。 6. 用电压表分别并联在电路中灯1L 、2L 的两端及A 、B 两点之间，闭合开关，测量出灯1L 、2L 两端的电压大小和A 、B 两点之间的电压大小，并记录在表二中。 7. 按电路图四，将各电路器件摆放到水平桌面上，断开开关，依次连接成并联电路。 8. 用电压表分别并联在电路中灯1L 、2L 的两端及A 、B 两点之间，闭合开关，测量出灯1L 、2L 两端的电压大小和A 、B 两点之间的电压大小，并记录在表二中。 表二 电路 1U /V 2U /V AB U （或ab U ）/V 串联电路 并联电路 9. 断开开关，整理实验器材。 实验注意事项： （1）电路连接完成后，需用手撑开导线检查电路正确后，（特别注意电表的“＋”“－”接线柱的连接，一定要使电流“＋”进“－”出）再闭合开关。 （2）在不能估计电流、电压值时，要从电表的大量程开始“试触”（瞬时碰接），以选择合适的量程。（用电表测量时，以指针偏转到满刻度的1/2~1/3时较为准确。） （3）记录电表示数时，要根据所选择的量程和分度值正确读数。 【分析与结论】 1. 通过分析实验记录表一可得出：串联电路中各处的电流大小是相等的，用公式表示为________ __，并联电路中，干路中的电流大小等于______________________________，用公式表示为____________________。 2. 通过分析实验记录表二可得出：串联电路两端的总电压跟各部分电路两端的电压之和___________，用公式表示为______________，并联电路中，各支路两端的电压_______________________，用公式表示为_____________________。 【思考与讨论】
电压、电流的反馈控制模式 现在的高频开关稳压电源主要有五种PWM反馈控制模式。电源的输入电压、电流等信号在作为取样控制信号时，大多需经过处理。针对不同的控制模式其处理方式也不同。下面以由VDMOS开关器件构成的稳压正激型降压斩波器为例，讲述五种PWM反馈控制模式的发展过程、基本工作原理、电路原理示意图、波形、特点及应用要｀氪，以利于选择应用及仿真建模研究。 （1）电压反馈控制模式 电压反馈控制模式是20世纪60年代后期高频开关稳压电源刚刚开始发展而采用的一种控制方法。该方法与一些必要的过电流保护电路相结合，至今仍然在工业界被广泛应用。如图1（a）所示为Buck降压斩波器的电压模式控制原理图。电压反馈控制模式只有一个电压反馈闭环，且采用的是脉冲宽度调制法，即将经电压误差放大器放大的慢变化的直流采样信号与恒定频率的三角波上斜坡信号相比较，经脉冲宽度调制得到一定宽度的脉冲控制信号，电路的各点波形如图1（a）所示。逐个脉冲的限流保护电路必须另外附加。电压反馈控制模式的优点如下。 ①PWM三角波幅值较大，脉冲宽度调节时具有较好的抗噪声裕量。 ②占空比调节不受限制。 ③对于多路输出电源而言，它们之间的交互调节特性较好。 ④单一反馈电压闭环的设计、调试比较容易。 ⑤对输出负载的变化有较好的响应调节。 电压反馈控制模式的缺点如下。 ①对输入电压的变化动态响应较慢。当输入电压突然变小或负载阻抗突然变小时，因为主电路中的输出电容C及电感L有较大的相移延时作用，输出电压的变小也延时滞后，而输出电压变小的信息还要经过电压误差放大器的补偿电路延时滞后，才能传至PWM比较器将脉宽展宽。这两个延时滞后作用是动态响应慢的主要原因。 ②补偿网络设计本来就较为复杂，闭环增益随输入电压而变化的现象使其更为复杂。 ③输出端的LC滤波器给控制环增加了双极点，在补偿设计误差放大器时，需要将主极点低频衰减，或者增加一个零点进行补偿。 ④在控制磁芯饱和故障状态方面较为麻烦和复杂。 改善及加快电压模式控制动态响应速度的方法有两种：一种是增加电压误差放大器的带宽，以保证其具有一定的高频增益。但是这样容易受高频开关噪声干扰的影响，需要在主电路及反馈控制电路上采取措施进行抑制或同相位衰减平滑处理。另一种是采用电压前馈控制模式。电压前馈控制模式的原理图如图1（b）所示。用输入电压对电阻、电容（Rt、Ctt）充电，以产生具有可变化的上斜坡的三角波，并且用它取代传统电压反馈控制模式中振荡器产生的固定三角波。此时输入电压变化能立刻在脉冲宽度的变化上反映出来，因此该方法明显提高了由输入电压的变化引起的动态响应速度。在该方法中对输入电压的前馈控
串并联电路电流电压关 系练习 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
串联、并联电路中电压的特点练习题 姓名；日期； 1．一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V，若需要一个提供9V电压的电源，则需要把__________节干电池__________联起来。 2、学校每一层楼都有安装一个空气自动开关，允许通过它的最大电流是20A，如果每一间教室内每一盏日光灯的电流约400mA，则每一层楼最多可安装 盏这样的日光灯。 3、在左下图所示的电路中，电源是由4节干电池串联而成，开关闭合后，电流表和电压表的读数分别是0.5A和，则通过R1的电流是A，R2两端的电压是V， 4、如图11-6所示的电路，电源电压为6V，电压表V l的示数为U l=，则电压表V2的示数U2= V． 5、如左下图当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V 和，则电源电压为__ _V ，灯L1 两端的电压为__ _V ，灯L2两端的电压为_ __V。 如图所示，L1与L2是两只完全相同的灯泡，其中电流表A1的示数为0.6A，则电流表A2的示数是 A， 、6、在图a所示的电路中，开关S闭合后，电压表V 1 的读数分别为6V、4V.则电阻R1两端的电压是V，R2 V 2 两端的电压是 V。 7、在图中所示电路中，两盏灯的连接方式是 _________联。若两盏灯完全相同。电源电压为9V，闭合开关后，电流表的示数为 0.3A，电压表的示数为_______V。通过灯泡L1与L2的电流之比 是。
DCDC电流反馈 电流模式最常见的方法就是采样Nmos管的正向压降，（或者用一个采样电阻和他串联），这个采样电压经过电流采样放大器后就得到电压斜坡，即电压越大，斜坡越大；电压越小，斜坡越小；（这个怎么有点类似于电压前馈的作用）。PWM比较器的另一个引脚接误差放大器的输出； 注意上面是一个锯齿波，因此从P管才电流，只有D的时间导通，所以是锯齿波不是三角波。另外还要在加上Vramp，这个会改变，电压变化的斜率。保持稳定。 当斜坡电压达到控制电压是，PWM比较器输出低电平；从而将上管关闭，进而减小上管导通的时间，从而减小电流流过的大小； 从这个上面的过程可以看到，这个过程中LC二阶网络不参与整个环路，因此电感L并不存在于二阶滤波网络中，就已发挥控制作用了。所以这个电流反馈的网络控制形式和电压反馈还是有区别的，特别是在电流环路中，没有了LC二阶的谐振点； 电感/开关管的斜坡电流和PWM比较器的输入电压斜坡成比例，因此电压和电流可以相互转换； 次谐波不稳定的发生条件：占空比接近或者大于50%，变换器工作在CCM模式，通常在最小输入电压时，尽力排除发生次谐波不稳定的可能性； 增益图中有个莫名的尖峰，这就是次谐波不稳定所导致的。这一点远大于穿越频率。 从电路上分析：那么需要引入的就是foundamentals of power eclectrics chapter 11.
那么之所以选择上面的电流模式分解， 第一步是说明在电流连续模式，且稳定的模式下，是怎么的情况，得到斜率和占空比的关系；第二步是说明在电流连续的模式，且不稳定的模式下，是怎么情况，由于电流反馈是在电流不稳定有扰动的情况下，那么就是在第二种情况下，所以要求D小于0.5； 所以从这个地方可以看出来，如果在电压输输出高的情况下，比如1.6V的时候，可能出现 不稳定的情况，通常电压都是在低压的情况0.9，1.8v，一般不会出现这种情况。
串联电路计算题 1. 如图所示，电阻RF12欧。电键SA 断开时，通过的电流为安；电键SA 闭合时，电流表 的示数为安。问：电源电压为多大电阻R,的阻值为多大 2. 如图所示，滑动变阻器上标有“20Q 2A”字样，当滑片P 在中点时，电流表读数为安, 电压表读数为伏，求： （1） 电阻Ri 和电源电压 （2） 滑动变阻器移到右端时，电流表和电压表的读数。 3. 如图所示，电源电压为12伏，保持不变。电阻R 产20欧，电键SA 闭合后，电流表示数 6. 在如图所示的电路中?电源电压为12伏?电阻乩的阻值为20欧■变阻器R,规格为“60Q, 2A\当电键K 闭合时?电流表A 的示数为安。（1）求电压表比和匕的示数。（2）滑动变阻器 连入电路中的阻值。（3）电流表示数的最大值能到达多少（4）电压表也示数最大能达到多 少伏 为安。问：乩两端的电压多大电阻R,的阻值多大 4. 如图所示，滑动变阻器的变阻范围为0、20欧，闭合电键，当滑片在左端时，电压表、电 流表的读数分别为12伏和安，求： （1）电源电压；（2）电阻乩的阻值； （3）当滑片移到右端时，电流表、电压表的读数。 5. 如图所示，电源的电压U=6V 恒定不变，定值电阻R 产10Q,滑动变阻器&上标有“20Q 1A”的字样。（1）滑片P 在a 点时，电压表的示数是多少（2）滑片P 在a 点肘，电流表的示数 是多少 （3）滑片P 在中点时，电压表的示数是多少
7.在如图所示的电路中，电源电压为6伏且不变。电阻乩的阻值为10欧，滑动变阻器& 上标有“20Q 2"'字样，两电表均为常用电表。闭合电键S,电流表示数为安。 求：（1）电压表的示数；（2）电阻&连入电路的阻值； （3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有 一个已达满刻度，此时电压表和电流表的示数。 并联电路计算題 1.如图所示电路中，用= 20Q,电路总电阻为12Q,电流表示数为0. 3A,请计算：（1）电源电压；⑵通过凡的电流；⑶电阻丘的阻值。 2.如图所示，电阻心为20欧，电键S断开时，电流表示数为安; 示 数为安。求：（1）电源电压；（2）电阻艮的阻值。 3.在图所示的电路中，电源电压保持不变，电阻乩的阻值为20欧。先闭合电键S“电流 表的示数为安，再闭合电键S“电流表的示数变化了安。求：（1）电源电压氏 （2）电阻用的阻值。 （3）通电10秒，通过电阻丘某横截面的电量。 4.如图所示的电路，电阻水的阻值为40欧，凡的阻值为60欧。电键S闭合时，电流表A 的示数为安，求：（1）电源电压伉（2）通过金的电流厶。 5.如图所示，电阻Ri二40欧，电键SA断开时，电流表的示数为安; 6.阻值为10欧的用电器，正常工作时的电流为安，现要把它接入到电流为安的电路中，应电键SA闭合时，电流 表示数为安。问：电源电压为多大电阻&的阻值为多大
串联和并联电路图计算题(一)： 基础知识: 1、串联电路： （1）、串联电路的电流特点：I=I 1=I 2（串联电路中各处电流相等） （2）、串联电路的电压特点：U=U 1+U 2（串联电路中总电压等于各部分电压之和） （3）、串联电路的电阻特点：R=R 1+R 2（串联电路中总电阻等于各个电阻之和） （4）、串联电阻具有分压作用：2 121U U R R =（串联电路中电压之比等于电阻之比） （5）、欧姆定律公式： R U I = 111R U I = 222R U I = 2、并联电路： （1）、并联电路的电流特点：I=I 1+I 2（并联电路中总电流等于各支路电流之和） （2）、并联电路的电压特点：U=U 1=U 2（并联电路中总电压等于并联电两端电压） （3）、并联电路的电阻特点：21R 1R 1R 1+=（并联电路中总电阻的倒数等于各个电阻的倒数之和） （4）、并联电阻具有分流作用：222 1I I R R =（并联电路中电流之比等于电阻之比的倒数） （5）、欧姆定律公式：R U I = 111R U I = 222R U I = 3、串联电路的总电阻的阻值比任何一个分电阻的阻值都大，原因是相当于增大了导体的长度。 4、并联电路的总电阻的阻值比任何一个分电阻的阻值都小，原因是相当于增大了导体的横截面积。 例题分析： 例1. 有一只电灯，电阻是10Ω，正常工作时它两端的电压是5V ，现有一个电压为8V 的电源，要想把灯接在这个电源上且正常发光，应如何连接一个多大的电阻？ 解题：根据题意画出电路图如图： 电阻R 和灯泡L 串联； 灯泡正常工作时电路中的电流：0.5A 105V R U I I L L L R =Ω== = 电阻R 两端的电压：U R =U ﹣U L =8V ﹣5V=3V ， 电阻R 的阻值：Ω=== 60.5A 3V I U R R R 例2．（2011?重庆）从2011年5月11日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于右图所示．电源电压恒为9V ，传感器电阻R 2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R 2的电阻为80
逆变器的两种电流型控制方式 摘要：研究分析了逆变器的两种双环瞬时反馈控制方式——电流型准PWM控制方式和三态DPM电流滞环跟踪控制方式，介绍其工作原理，分析比较其动态和静态性能，并给出具体实现电路及系统仿真结果。 关键词：PWM逆变器功率变换器控制 On Two Types of Current Programmed Control Topologies for Inverters Abstract:This paper presents a comparative study on two types of current programmed instant control modes for inverters, PWM and hysteresis type.Principle, static and dynamic performance are discussed. Realization circuits and simulation results are presented. Keywords:PWM, Inverter, Power converter, Control 中图法分类号：TN86文献标识码：A文章编号：0219 2713(2000)12－642－03 电流型双环控制技术在DC/DC变换器中广泛应用，较单电压环控制可以获得更优良的动态和静态性能[3]。其基本思路是以外环电压调节器的输出作为内环电流给定，检测电感(或开关)电流与之比较，再由比较器的输出控制功率开关，使电感和功率开关的峰值电流直接跟随电压调节器的输出而变化。如此构成的电流、电压双闭环变换器系统瞬态性能好、稳态精度高，特别是具有内在的对功率开关电流的限流能力。逆变器(DC/AC变换器)由于交流输出，其控制较DC/DC变换器复杂得多，早期采用开关点预置的开环控制方式[1]，近年来瞬时反馈控制方式被广泛研究，多种各具特色的实现方案被提出，其中三态DPM(离散脉冲调制)电流滞环跟踪控制方式性能优良，易于实现。本文将电流型PWM控制方式成功用于逆变器控制，介绍其工作原理，与电流滞环跟踪控制方式比较动态和静态性能，并给出仿真结果。 1三态DPM电流滞环跟踪控制方式 电流滞环跟踪控制方式有多种实现形式[1，2，4，5]，其中三态DPM电流滞环跟踪控制性能较好且易于实现[1]。参照图1，它的基本工作原理是：检测滤波电感电流iL，产生电流反馈信号if。if与给定电流ig相比较，根据两个电流瞬时值之差来决定单相逆变桥的4个开关在下一个开关周期中的导通情况：ig－if>h时（h见图1，为电流滞环宽度，可按参考文献[1]P64式5 2选取）S1、S4导通，UAB=＋E，＋1状态；ig－if－h时S2、S3导通，UAB="－"E，－1状态；|ig－if|h时S1、S3或S2、S4导通，UAB="0，"0状态。两个D触发器使S1～S4的开关状态变化只能发生在周期性脉冲信号CLK(频率2f)的上升沿，也就是说开关点在时间轴上是离散的，且最高开关频率为f。 仿真和实验表明，iL正半周，逆变器基本上在＋1和0状态间切换，而iL负半周，逆变器基本上在－1和0状态间切换，只有U0过零点附近才有少量的＋1和－1之间的状态跳变，从而使输出脉动减小。 2电流型准PWM控制方式
《探究串、并联电路中电压的规律》教学设计 【教材分析】 本节授课选自人教版义务教育课程标准实验教科书《物理》八年级下册，是初中物理电学的重要内容，串、并联电路中电压的规律又是初中物理知识的重点，本节既是练习使用电压表，又是进一步学习欧姆定律的基础，是一节集物理现象、物理概念、物理规律于一体的课。 【学生分析】 通过前面的学习，学生已经知道了串、并联电路中电流的规律和电压表的使用。学生对科学探究已经有了初步的认识，本节课可以让学生仿照探究串并联电路中电流的规律的学习过程进行本节的探究。 【教学目标】 根据全面提高学生素质的总体目标与课程标准的要求以及学生已有的认识基础，我确定了本节的教学目标如下： 1．知识与技能：（1）通过探究实验，得出串、并联电路中电压的规律，学习科学探究的方法； （2）在实验过程中，训练学生连接电路、正确识记、使用电压表的基本技能。 2．过程与方法：（1）通过观察和实验，探究串、并联电路中电压的规律，提高学生对问题的探究能力； （2）通过学生的亲自实验，培养他们初步的观察能力、动手操作的实验能力和对实验结论的归纳总结的概括能力。 3．情感态度和价值观：（1）通过学生探究活动，激发学生学习兴趣，培养学生热爱科学、积极研究、探索科 学知识的精神； （2）通过同学们共同探究的实验过程，培养学生严谨的科学态度和协作精神。 【教学重点】通过实验探究串、并联电路中电压的规律。 【教学难点】组织指导学生在探究过程中认真观察，仔细分析，归纳得出恰当的结论。 【教具准备】电池组、小灯泡（带灯座）、开关、导线若干、电压表、投影仪。 【设计理念】 1．在串、并联电路中电压规律的探究过程中，通过给学生创设问题的情景，充分调动学生的积极性，使学生去讨论、猜想、设计实验方案并动手做实验，让学生成为串、并联电路中电压的规律的“发现者”，课堂的主人翁，使本节课的教学过程如研究课题那样去进行。 2．在整个教学过程中，教师是学生的合作者、引导者和参与者。教学过程是师生交流、共同发展的互动过程。当学生遇到困难时，教师要和学生一起猜想、分析，从中点拨其思维。 3．教学的真正目的是让学生探索规律，获得研究、思维的方法，然后通过方法的获得以及运用方法探索、创造的过程，使学生形成对科学研究有亲近热爱、和谐相融的情感，具有乐于探索物理现象和日常生活中的物理学原理的科学精神。因此，本节课将把思维程序作为贯穿整个教学过程的主线，教给学生一种研究问题的思维方法，从而培养学生的多种能力，尤其是创造能力，达到教学的真正目的。 【教学过程】 一、创设情景，引入新课 1．教师引导：请同学们在纸上画出你熟悉的串、并联电路图。 2．学生画图，教师巡视，选出较好的图，用投影仪放大。 3．教师引导： （1）同学们观察自己画出的串、并联电路图。 （2）你已经了解了串、并联电路的哪些知识，还想知道哪些内容，还有什么问题？ 4．学生回答： （1）串联电路中的电流处处相等；并联电路中干路中的总电流等于各支路中电流之和。 （2）电流表工作的时候必须串联在电路中。

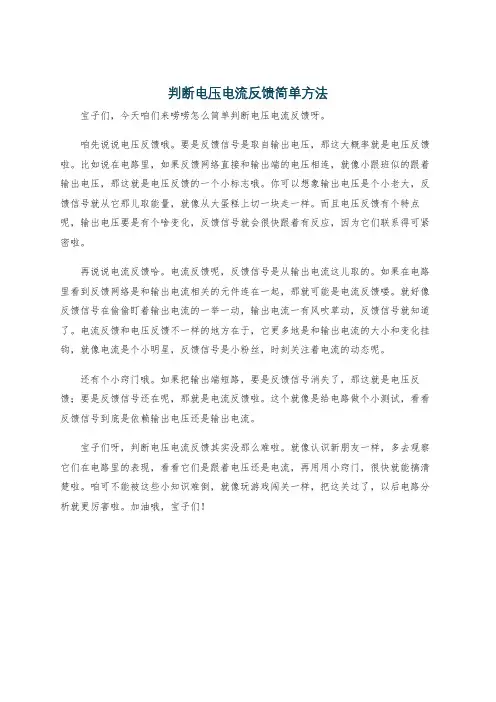

第六章反馈放大电路 第一节反馈的概念和分类 1. 反馈的基本概念 2. 负反馈放大电路的类型 1.1 反馈的基本概念基本概念反馈是指把输出电压或输出电流的一部分或全部通过反馈网络，用一定的方式送回到放大电路的输入回路，以影响输入电量的过程。 1.2 反馈的基本类型反馈的分类： ( 1)反馈产生的途径：内部反馈和外部反馈。 2)反馈信号：直流反馈和交流反馈 反馈信号中只含有直流分量的称为直流反馈，反馈信号中只含有交流分量的称为交流反馈。 3)反馈的作用效果：负反馈与正反馈 反馈信号X F送回到输入回路与原输入信号X I 共同作用后，使净输入信号X ID比没有引入反馈时减小，有X ID=X I -X F, 称这种反馈为负反馈；另一种是使净输入信号X ID比没有引入反馈时增加了，有 X ID=X I- X F,称这种反馈为正反馈。 反馈极性的判定——瞬时极性法, 步骤： (1)首先在基本放大器输入端设定一个递增( 或递减) 的净输入信号, (2)在上述设定下, 推演出反馈信号的变化极性。 (3)判定在反馈信号的影响下, 净输入信号的变化极性。若该极性与前面设定的变化极性相反则为负反馈；若相同, 则为正反馈。 (4)反馈的信号取样的方式：电压反馈与电流反馈 (a) 电压反馈反馈信号是输出电压的一部分或全部，即反馈信号与输出电压成正比，称为电压反馈， (b) 电流反馈如果反馈信号是输出电流的一部分或全部，即反馈信号与输出电流成正比，称为电流反馈，。 (c) 判断是电压反馈还是电流反馈的方法判断是电压反馈还是电流反馈时，常用“输出短路法”，即假设负载短路 ( R L=0)，使输出电压 v o=0，看反馈信号是否还反馈信号还存在。若存在，则说明反馈信号与输出电压成比例，是电压反馈；若反馈信号不存在了，则说明反馈信号不是与输出电压成比例，而是和输出电流成比例，是电流反馈。 判定方法之二——按电路结构判定：在交流通路中, 若放大器的输出端和反馈网络的取样端处在同一个放大器件的同一个电极上, 则为电压反馈；否则是电流反馈。
一、对欧姆定律的认识 1．欧姆定律是对同一段电路而言．在前面我们学到的串、并联电路中电流、电压的关系实际上是对不同段电路，而欧姆定律中三个物理量均是对应同一时刻的同一导体，具有“同一性”．即是说，只有是同一段电路中的电压、电流、电阻，三者才满足欧姆定律的关系． 2．关于对欧姆定律公式本身及其相关变形的理解． （1）I=U/R 是欧姆定律公式，它本身就反映出了同一导体中电流与电压成正比，与电阻成反比的关系． （2）U=IR是上述公式的变形，它仅表示一个．导体两端的电压可由电流与电阻的乘积来求得．绝非意味着电压随电流（或电阻）的增大而增大，从而与电流（或电阻）成正比关系．实际情况是电压与电阻的大小共同决定电流，而电压大小与电阻大小无关．即电压与电流之间有一个因果关系，电压是因，电流是果，在表述时这种因果关系不能颠倒． （3）R=U/I………..伏安法的依据，仍是一个变形式．它仅表示一个电阻的阻值大小可以由该电阻两端的电压和流过它的电流的比值来确定，并不意味电阻与电压成正比，与电流成反比．实际情况是，电阻的大小早就由导体的材料、长度、横截面积决定了，接入电路中后，即使两端电压升高，其阻值也不会随之成正比地升高，而是仍保持原来值，只是流经其中的电流将增大． （4）R=△U/△I表明了一个电阻的阻值大小还可以用电压变化量和电流变化量的比值来表示 1、R=U/I的物理意义是（） A．加在导体两端的电压越大，导体的电阻越大 B．导体中的电流强度越大，导体的电阻越小 C．导体的电阻跟电压成正比，跟电流强度成反比 D．导体的电阻等于导体两端的电压与通过导体的电流强度之比值 2、某同学在探究“电流跟电压、电阻的关系”时，下列结论与如图所示图象相符的是（） A．电阻一定时，电流随着电压的增大而增大 B．电阻一定时，电压随着电流的增大而增大 C．电压一定时，电流随着电阻的增大而减小 D．电压一定时，电阻随着电流的增大而减小 3、两个用电器，第一个电阻是R，第二个电阻是2R，把它们串联起来接入电路中，如果第一个电阻两端的电压是4伏，那么第二个电阻两端的电压为（） A．2伏 B．8伏 C．4伏 D．6伏 4、两个完全相同的小灯泡并联在电路中，若加在小灯泡上的电压是7.1V，通过两个小灯泡的总电流是1.42A，则小灯泡的电阻是（） A．10Ω B．5Ω C．0.5Ω D．0.1Ω 5、两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”， 把它们串联起来，两端允许加上的最高电压是（） A．10伏 B．15伏 C．19伏 D．25伏 6、如图所示，通过灯泡L1、L2中的电流分别为0.2A和 0.3，电源电压保持不变，L1的电阻为15Ω，则干路电流为 A，电源电压是 V，L2的电阻为Ω． 7、现有两个电阻串联在电路中，已知R1:R2=3:2，如果电路两端的电压为15V，那么，R1两端的电压将是（） A．6V B．5V C．9V D．10V 8、如图所示，开关闭合后小灯泡L1两端的电压是3V，L2的 电阻是12Ω，电源电压是9V，则L1的电阻是（） A．6Ω B．9Ω C．12Ω D．24Ω 二、电阻的串联和并联 1．电阻串联 串联电路的总电阻等于各串联电阻之和，即R=R1+R2+R3… （1）特殊情况： a．当n个阻值为R0的电阻串联时，电阻关系可简化为R=nR0 b．当只有两个电阻串联时：R=R1+R2 （2）对公式的理解． 该公式反映出了串联电路的总电阻大于任何一个分电阻．这是由于电阻串联后，相当于增加了导体的长度．从 12 12 ...... U U U I R R R === 中可看出：串联电路中电压分配与电阻成正比．（正比分压） 2．电阻的并联 并联电路的总电阻的倒数，等于各并联电阻的倒数和，即12 1111 ...... n R R R R =+++（1）特殊情况：a．当n个电阻均为R0，则上式化简为R=R0/n．当两个电阻并联时，上式可写为 12 12 R R R R R = + （2）对公式的理解． 因此两电阻并联后，其并联总电阻小于任一个分电阻．这是由于电阻并联后，等效于增大了导体的横截面积，从而使总电阻减小．由此可想像，当电路两端电压一定时，并入电路的电阻越多，并联总电阻就越小，并联总电流就越大．在实际生活中，当我们使用的用电器越多时，干路电流就越大，线路负荷就越重．
