应城市城市供水汉江饮用水工程离心球墨铸铁管
主要设计技术要求
一、离心球墨铸铁管
1、执行的主要技术标准（不局限于此）
《室外给水设计规范》（GB50013-2006）；
《生活饮用水输配水设备及防护材料的安全性评价标准》（GB/T17219-2001）；
《输水和输气用球墨铸铁管、配件、附件及其接头》
（ISO2531-2009）；
《水及燃气管道用球墨铸铁管、管件、附件》（GB/T13295-2008）
《球墨铸铁件》（GB／T1348-2009）；
《金属材料环境温度下拉伸试验》（ISO6892）；
《金属材料室温拉伸试验方法》（GB/T228-2002）；
《金属材料布氏硬度测试》（ISO6506）；
《金属布氏硬度试验方法》（GB/T231-2002）；
《压力和非压力球墨铸铁管离心水泥砂浆内衬的一般要求》（ISO4197）；
《球墨铸铁管、水泥砂浆离心衬里、新拌用砂浆的成分控制》（ISO6600-80）；
《球墨铸铁管外涂层标准》（ISO8179）；
《球墨铸铁管和管件水泥砂浆内衬》（GB/T17457-2009）；
《橡胶密封件给、排水管及污水管道用接口密封圈材料规范》
（GB/T21873-2008）；
《球墨铸铁管沥青涂层》（GB/T17459-1998）；
《给水排水管道工程施工及验收规范》（GB50268-2008）
与离心球墨铸铁管（DIP）有关的其他规程、规范和标准等。
2、设计主要技术指标（不局限于此）

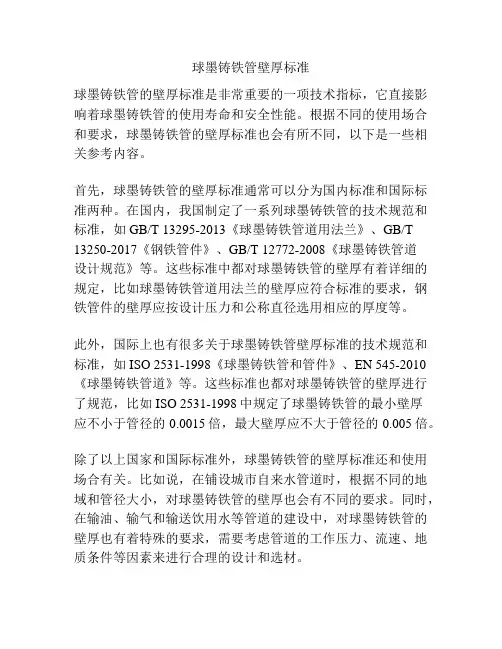

输水管线采用DN1200mm口径球墨铸铁管，壁厚级别采用K9级，
其主要技术指标要求如下：
（1）球墨铸铁管材料要求，公称壁厚为；允许工作压力不低于（≥），环刚度不低于（≥）20kN/m
2。执行标准《水及燃气管道用球墨铸铁管、管件和附件》（GB/T 13295-2013）。机械性能：抗拉强度≥420MPa；延伸率A≥7%，当A≥10%时；允许屈服强度≥270MPa或屈服强度≥300MPa；布氏硬度≤230HB；
（2）表面质量：铸件表面平整、光洁、毛刺、锐边打磨，没有裂纹、沙眼、冷隔、缩孔等缺陷；局部减薄的缺陷，其深度不超过公称壁厚允许偏差（），管体部分不允许焊补，胶补；
（3）允许偏差：承口深度允许偏差为±3mm；插口外径公差≤1mm；内径允许偏差为-12mm；平直度最大偏差≤；插
口不圆度不超过DE的2%；
（4）DN1200mm口径球墨铸铁管属于大口径管道，尽可能减少接口数量，减少管道薄弱环节，提高安装速度，减少局部水头损失。
（5）管道接口形式满足《水及燃气用球墨铸铁管、管件和附件》（GB/T13295-2013）标准关于形式实验的要求。单个接口或管线沿曲线安装时，接口允许转角不大于度；
（6）外防腐材料：球墨铸铁管外表面喷锌量不小200g/m
管道喷锌符合《球墨铸铁管外表面锌涂层第1部分：带终饰层的金属锌涂层》（GB/）标准；
（7）内防腐材料：内表面采用高炉矿粉水泥或普通硅酸盐水泥内衬，内涂符合《球墨铸铁管和管件水泥砂浆内衬》（GB/T17457-2009）标准，且符合《生活饮用水输配水设备及防护材料的安全性评价标准》（GB/T17219-2001）。
