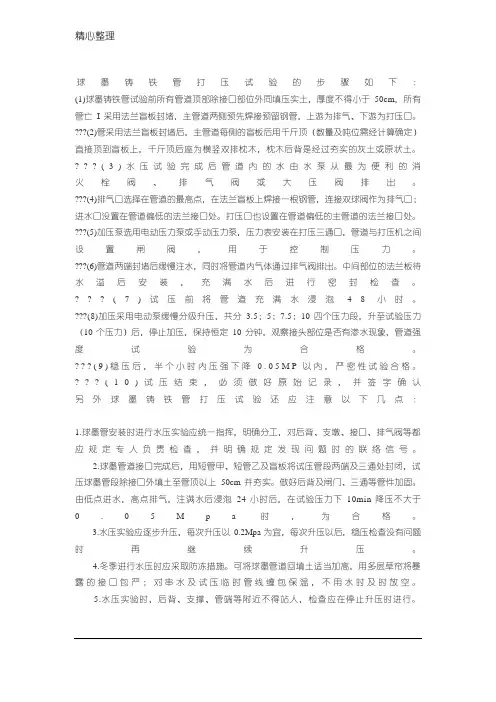

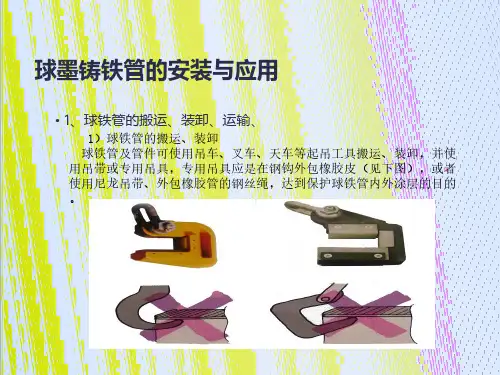

球墨铸铁管打压试验的步骤如下：
(1)球墨铸铁管试验前所有管道顶部除接口部位外同填压实土，厚度不得小于50 cm，所有管亡I采用法兰盲板封堵，主管道两侧预先焊接预留钢管，上游为排气、下游为打压口。
(2)管采用法兰盲板封堵后，主管道每侧的盲板后用千斤顶（数量及吨位需经计算确定）直接顶到盲板上，千斤顶后座为横竖双排枕木，枕木后背是经过夯实的灰土或原状土。
(3)水压试验完成后管道内的水由水泵从最为便利的消
火栓阀、排气阀或大压阀排出。
(4)排气口选择在管道的最高点，在法兰盲板上焊接一根钢管，连接双球阀作为排气口；进水口没置在管道偏低的法兰接口处。打压口也设置在管道偏低的主管道的法兰接口处。
(5)加压泵选用电动压力泵或手动压力泵，压力表安装在打压三通口，管道与打压机之
间设置闸阀，用于控制压力。
(6)管道两端封堵后缓慢注水，同时将管道内气体通过排气阀排出。中间部位的法兰板
待水溢后安装，充满水后进行密封检查。
(7)试压前将管道充满水浸泡48小时。

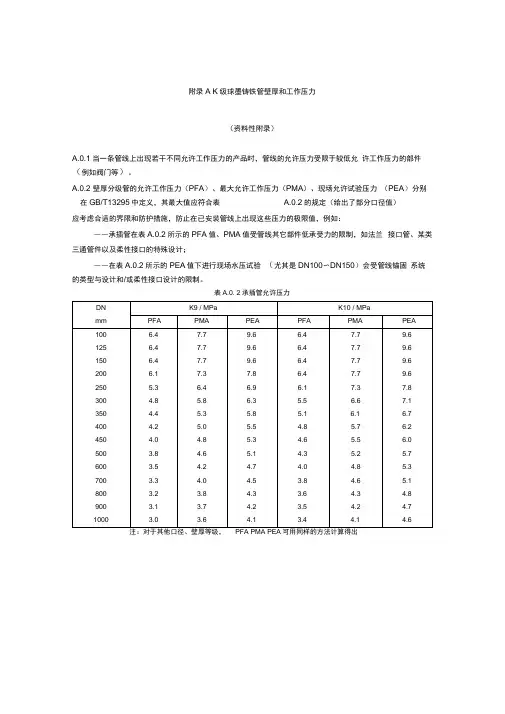

(8)加压采用电动泵缓慢分级升压，共分3.5；5；7.5；10四个压力段，升至试验压力（10个压力）后，停止加压，保持恒定10分钟，观察接头部位是否有渗水现象，管道强
度试验为合格。
(9)稳压后，半个小时内压强下降0. 05MP以内，严密性试验合格。
(10)试压结束，必须做好原始记录，并签字确认
另外球墨铸铁管打压试验还应注意以下几点：
1.球墨管安装时进行水压实验应统一指挥，明确分工，对后背、支墩、接口、排气阀等都
应规定专人负责检查，并明确规定发现问题时的联络信号。
2.球墨管道接口完成后，用短管甲、短管乙及盲板将试压管段两端及三通处封闭，试
压球墨管段除接口外填土至管顶以上50cm并夯实。做好后背及闸门、三通等管件加固。
由低点进水，高点排气，注满水后浸泡24小时后，在试验压力下10min降压不大于
0.05Mpa时，为合格。
3.水压实验应逐步升压，每次升压以0.2Mpa为宜，每次升压以后，稳压检查没有问
题时再继续升压。
4.冬季进行水压时应采取防冻措施。可将球墨管道回填土适当加高，用多层草帘将暴
露的接口包严；对串水及试压临时管线缠包保温，不用水时及时放空。
5.水压实验时，后背、支撑、管端等附近不得站人，检查应在停止升压时进行。
精心整理 秦皇岛市海港区西部污水处理厂及配套管网工程------兴凯湖路路段预埋污水管道工程 施 工 编制人： 审核人： 审批人： 1、兴凯湖路桩号K0+90处预埋两根DN1200的过路管，材质为污水专用球墨铸铁管（内壁防腐满足输送污水介质要求），管顶高程为44.5m。 2、兴凯湖路桩号K0+994.27，处长江道中心线以北19.5m的位置横向预d800Ⅲ级钢筋混凝土排水管，长度为80m。
3、兴凯湖路桩号K0+669.5（1-2箱涵）处，距主管道中心线以西28.6m位置，箱涵下方平行道路方向预埋2根DN1200污水专用球墨铸铁管（内壁防腐满足输送污水介质要求）。球墨铸铁管管中心间距1.8m，管顶高程40m，单根管长6m。 4、兴凯湖路桩号A0+44.9（1-11箱涵）处，距主道路中心线以西61m位置，箱涵下方平行道路方向预埋2根DN1200的污水专用球墨铸铁管道，（内壁防腐满足输送污水介质要求）。球墨铸铁管道管中心间距1.8m，管顶高程29.24m。单根管长 18m。 5、兴凯华路桩号CK0+367.5（1-1m处位置，管涵下方平行道路方向预埋2根DN1200 18m。 6、沿线管道分别为DN800及DN1200 1 （1 （2 情况。 （3 2、管道中线定位及高程控制测量。 管道的起点、终点及转折点为管道的主点，其位置在施工图中确定，管线中线定位作法为将主点位置测设到地面上去，并用木桩标定。 （1）管道中线定位 管线走向与抗滑桩、支墩中心线平行。这时管线是在现场直接选定或在大比例尺地形图上设计时，根据地物的关系来确定主点的位置，于此按照设计提供的关系

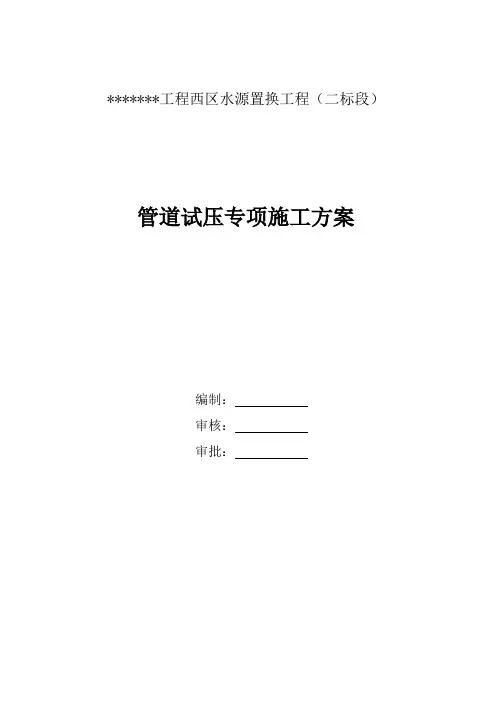

*******工程西区水源置换工程（二标段）管道试压专项施工方案 编制： 审核： 审批：
