GTW2 参考表
型号载重速度推荐高
度
轮子直径钢丝绳额定电压
额定电
流
额定转速
转
矩
额定频率功率极数工作制绝缘等级
防护等
级
Model Load Speed Height
Sheave
Dim
Rope
Rated
Voltage
Current
Rated
Speed
Torque Frequency Power
Pole Rating
INS.
Class
IP Code (kg) (m/s) (m) (mm) (mm) (V) (A) (rpm) (Nm) (Hz) (kW)
GTW2-60P5
630 0.5 ≤50
Φ400
4×Φ10×16
380
5.6 48 450 8 2.3
20 S5(40%) F IP41
GTW2-61P0 1.0 ≤50 4×Φ10×1610.6 96 450 16 4.5 GTW2-61P5 1.5 ≤80 4×Φ10×1616.5 144 450 24 6.8 GTW2-61P6 1.6 ≤80 4×Φ10×1616.5 153 450 25.5 7.2 GTW2-61P7 1.75 ≤80 4×Φ10×1618 167 450 27.8 7.9 GTW2-62P0 2.0 ≤80 4×Φ10×1620.3 192 450 32 9.0
GTW2-80P5
800 0.5 ≤50
Φ400
5×Φ10×16
380
6.8 48 550 8 2.8
20 S5(40%) F IP41
GTW2-81P0 1.0 ≤50 5×Φ10×1612.8 96 550 16 5.5 GTW2-81P5 1.5 ≤80 5×Φ10×1620.8 144 550 24 8.3 GTW2-81P6 1.6 ≤80 5×Φ10×1620.8 153 550 25.5 8.8 GTW2-81P7 1.75 ≤80 5×Φ10×1621.8 167 550 27.8 9.6 GTW2-82P0 2.0 ≤80 5×Φ10×1624.9 192 550 32 11.0
GTW2-100P5
1000 0.5 ≤50
Φ400
5×Φ10×16
380
8 48 670 8 3.4
20 S5(40%) F IP41
GTW2-101P0 1.0 ≤50 5×Φ10×1615.7 96 670 16 6.7 GTW2-101P5 1.5 ≤80 5×Φ10×1625.2 144 670 24 10.0 GTW2-101P6 1.6 ≤80 5×Φ10×1625.2 153 670 25.5 10.7 GTW2-101P7 1.75 ≤80 5×Φ10×1626.7 167 670 27.8 11.7
GTW2-102P0 2.0 ≤80 5×Φ10×1630.3 192 670 32 13.4
GTW2-110P5
1150 0.5 ≤50
Φ340
8×Φ8×12
380
9.2 56 670 9.4 3.9
20 S5(40%) F IP41
GTW2-111P0 1.0 ≤50 8×Φ8×1217.7 112 670 18.7 7.9 GTW2-111P5 1.5 ≤80 8×Φ8×1228.4 168 670 28 11.8 GTW2-111P6 1.6 ≤80 8×Φ8×1228.4 180 670 30 12.6 GTW2-111P7 1.75 ≤80 8×Φ8×1230.4 198 670 33 13.9 GTW2-112P0 2.0 ≤80 8×Φ8×1235.7 225 670 37.5 15.8
GTW5 参考表
型号载重速度推荐高
度
轮子直径钢丝绳额定电压
额定电
流
额定转速转矩额定频率功率极数工作制绝缘等级
防护等
级
Model Load Speed Height
Sheave
Dim
Rope
Rated
Voltage
Current
Rated
Speed
Torque Frequency Power
Pole Rating INS. Class
IP
Code (kg) (m/s) (m) (mm) (mm) (V) (A) (rpm) (Nm) (Hz) (kW)
GTW5-131P0
1350 1.0 ≤50
Φ485
5×Φ12×18
380
23.1 80 1150 13.3 9.6
20 S5(40%) F IP41
GTW5-131P6 1.6 ≤80 5×Φ12×1835.3 127 1150 21.2 15.3 GTW5-131P7 1.75 ≤80 5×Φ12×1840 139 1150 23.2 16.7 GTW5-132P0 2.0 ≤80 5×Φ12×1842.9 159 1150 26.5 19.1
GTW5-161P0
1600 1.0 ≤50
Φ485
5×Φ12×18
380
25.8 80 1320 13.3 11.0
20 S5(40%) F IP41
GTW5-161P6 1.6 ≤80 5×Φ12×1841.7 127 1320 21.2 17.6 GTW5-161P7 1.75 ≤80 5×Φ12×1845.7 139 1320 23.2 19.2
GTW5-162P0 2.0 ≤80 5×Φ12×1849.5 159 1320 26.5 22.0
GTW5-201P0
2000 1.0 ≤50
Φ485
6×Φ12×18
380
31.9 80 1630 13.3 13.6
20 S5(40%) F IP41
GTW5-201P6 1.6 ≤80 5×Φ12×1850.6 127 1630 21.2 21.7 GTW5-201P7 1.75 ≤80 5×Φ12×1855.2 139 1630 23.2 23.7 GTW5-202P0 2.0 ≤80 6×Φ12×1860.7 159 1630 26.5 27.1
GTW2 参考表 型号载重速度推荐高 度 轮子直径钢丝绳额定电压 额定电 流 额定转速 转 矩 额定频率功率极数工作制绝缘等级 防护等 级 Model Load Speed Height Sheave Dim Rope Rated Voltage Current Rated Speed Torque Frequency Power Pole Rating INS. Class IP Code (kg) (m/s) (m) (mm) (mm) (V) (A) (rpm) (Nm) (Hz) (kW) GTW2-60P5 630 0.5 ≤50 Φ400 4×Φ10×16 380 5.6 48 450 8 2.3 20 S5(40%) F IP41 GTW2-61P0 1.0 ≤50 4×Φ10×1610.6 96 450 16 4.5 GTW2-61P5 1.5 ≤80 4×Φ10×1616.5 144 450 24 6.8 GTW2-61P6 1.6 ≤80 4×Φ10×1616.5 153 450 25.5 7.2 GTW2-61P7 1.75 ≤80 4×Φ10×1618 167 450 27.8 7.9 GTW2-62P0 2.0 ≤80 4×Φ10×1620.3 192 450 32 9.0
GTW2-80P5 800 0.5 ≤50 Φ400 5×Φ10×16 380 6.8 48 550 8 2.8 20 S5(40%) F IP41 GTW2-81P0 1.0 ≤50 5×Φ10×1612.8 96 550 16 5.5 GTW2-81P5 1.5 ≤80 5×Φ10×1620.8 144 550 24 8.3 GTW2-81P6 1.6 ≤80 5×Φ10×1620.8 153 550 25.5 8.8 GTW2-81P7 1.75 ≤80 5×Φ10×1621.8 167 550 27.8 9.6 GTW2-82P0 2.0 ≤80 5×Φ10×1624.9 192 550 32 11.0 GTW2-100P5 1000 0.5 ≤50 Φ400 5×Φ10×16 380 8 48 670 8 3.4 20 S5(40%) F IP41 GTW2-101P0 1.0 ≤50 5×Φ10×1615.7 96 670 16 6.7 GTW2-101P5 1.5 ≤80 5×Φ10×1625.2 144 670 24 10.0 GTW2-101P6 1.6 ≤80 5×Φ10×1625.2 153 670 25.5 10.7 GTW2-101P7 1.75 ≤80 5×Φ10×1626.7 167 670 27.8 11.7
一、实验目的 1. 测量永磁同步电机定子电阻、交轴电感、直轴电感、转子磁链以及转动惯量。 二、实验内容 1. 掌握永磁同步电机dq 坐标系下的电气数学模型以及机械模型。 2. 了解三相永磁同步电机内部结构。 3. 确定永磁同步电机定子电阻、交轴电感、直轴电感、反电势系数以及转动惯量。 三、拟需实验器件 1. 待测永磁同步电机1台; 2. 示波器1台; 3. 西门子变频器一台; 4. 测功机一台及导线若干; 5. 电压表、电流表各一件; 四、实验原理 1. 定子电阻的测量 采用直流实验的方法检测定子电阻。通过逆变器向电机通入一个任意的空间电压矢量U i (例如U 1)和零矢量U 0,同时记录电机的定子相电流,缓慢增加电压矢量U i 的幅值,直到定子电流达到额定值。如图1所示为实验的等效图,A 、B 、C 为三相定子绕组,U d 为经过斩波后的等效低压直流电压。I d 为母线电流采样结果。当通入直流时,电机状态稳定以后,电机转子定位,记录此时的稳态相电流。因此,定子电阻值的计算公式为: 1 ,2a d b c d I I I I I ===- (1) 23d s d U R I = (2)
图1 电路等效模型 2. 直轴电感的测量 在做直流实验测量定子电阻时,定子相电流达到稳态后,永磁转子将旋转到和定子电压矢量重合的位置,也即此时的d 轴位置。测定定子电阻后,关断功率开关管,永磁同步电机处于自由状态。向永磁同步电机施加一个恒定幅值,矢量角度与直流实验相同的脉冲电压矢量(例如 U 1),此时电机轴不会旋转(ω=0),d 轴定子电流将建立起来,则d 轴电压方程可以简化为: d d d q q d di u Ri L i L dt ω=-+d d d d di u Ri L dt =+ (3) 对于d 轴电压输入时的电流响应为: ()(1)d R t L U i t e R -=- (4) 利用式(4)以及测量得到的定子电阻值和观测的电流响应曲线可以计算得到直轴电感值。 其中U /R 为稳态时的电流反应,R 为测得的电机定子电阻。由上式可知电流上升至稳态值的倍时,1d R t L - =-,电感与电阻的关系式可以写成: 0.632d L t R =? (5) 其中为电流上升至稳态值倍时所需的时间. 3. 交轴电感的测量 测出L d 之后,在q 轴方向(d 轴加90°)施加一脉冲电压矢量。电压矢量的作用时间一般选取的很短 ,小于电机的机械时间常数,保证电机轴在电压矢量作用期间不会转动。则q 轴电压方
传动 形式 齿轮形状主要特点 两轴平行的齿轮传动直齿圆柱齿 轮传动 1、两轮轴线互相平行。 2、齿轮的齿长方向与齿轮轴线 互相平行。 3、两轮传动方向相反。 4、此种传动形式英勇最广泛。 直齿圆柱齿 轮传动 1、两轮轴线互相平行。 2、齿轮的齿长方向与齿轮轴线 互相平行。 3、两轮传动方向相反; 斜齿圆柱齿 轮传动 1、轮齿齿长方向线与齿轮轴线 倾斜一个角度。 2、与直齿圆柱齿轮传动相比, 同时啮合的齿数增多,传动平 稳,传动的扭矩也比较大。 3、运转时存在轴向力。 4、加工制造比直齿圆柱齿轮传 动麻烦。 斜齿圆柱齿 轮传动 非圆齿轮传 动 1、目前常见的非圆齿轮有椭圆 形、扇形。 2、当主动轮等速转动时从动轮 可以实现有规则的不等速转动。 3、此种传动多见于自动化机构。
人字齿轮传 动1、具有斜齿圆柱齿轮的优点,同时运转时不产生轴向力。2、适用于传递功率大,需作正反向运转的机构中。 3、加工制造比斜齿圆柱齿轮麻烦。 传动 形式 齿轮形状主要特点 两轴相交的齿轮传动交叉轴斜齿 轮传动 1、两轮轴线不再同一平面上, 或者任意交错,或者垂直交错。 2、两轮的螺旋角可以相等,也 可以不相等。 3、两轮的螺旋方向可以相同, 也可以不相同。 蜗杆传动 1、蜗杆轴线与蜗轮轴线成垂直 交错。 2、可以实现大的传动比,传动 平稳,噪声小,有自锁。 3、传动效率较低,蜗杆线速度 受一定限制。 直齿锥齿轮 传动 1、两轮轴线相交于锥顶点,轴 交角α有三种,α〉90°,α =90°(正交),α〈90°。 2、轮齿齿线的延长线通过锥点。
斜齿锥齿轮传动 1、轮齿齿线呈斜向,或者说,齿线的延长线不通过锥点,而是 与某一圆相切。 2、两轮螺旋角相等,螺旋方向相反。 弧齿锥齿轮传动 1、轮齿齿线呈弧形。 2、两轮螺旋角相等,螺旋方向 相反。 3、与直齿锥齿轮传动相比,同 时参加啮合的齿数增多,传动平稳,传动的扭矩较大。 齿轮几何要素的名称、代号 齿顶圆:通过圆柱齿轮轮齿顶部的圆称为齿顶圆,其直径用 d a 表示。 齿根圆:通过圆柱齿轮齿根部的圆称为齿根圆,直径用 d f 表示。 齿顶高:齿顶圆 d a 与分度圆d 之间的径向距离称为齿顶高,用 h a 来表示。 齿根高:齿根圆 d f 与分度圆 d 之间的径向距离称为齿根高,用 h f 表示。 齿顶高与齿根高之和称为齿高,以h 表示,即齿顶圆与齿根圆之间的径向距离。以上所述的几何要素均与模数 m 、齿数z 有关。 齿形角:两齿轮圆心连线的节点P处,齿廓曲线的公法线(齿廓的受力方向)与两节圆的内公切线(节点P 处的瞬时运动方向)所夹的锐角,称为分度圆齿形角,以α表示,我国采用的齿形角一般为20°。 传动比:符号i ,传动比i 为主动齿轮的转速n 1(r/min )与从动齿轮的转速n 2(r/min )之比,或从动齿轮的齿数与主动齿轮的齿数之比。 即i= n 1/n 2 = z 2/z 1
模数齿轮计算公式: 名称代号计算公式 模数m m=p/π=d/z=da/(z+2) (d为分度圆直径,z为齿数)齿距p p=πm=πd/z 齿数z z=d/m=πd/p 分度圆直径 d d=mz=da-2m 齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π 齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m 齿顶高ha ha=m=p/π 齿根高hf hf=1.25m 齿高h h=2.25m 齿厚s s=p/2=πm/2 中心距 a a=(z1+z2)m/2=(d1+d2)/2 跨测齿数k k=z/9+0.5 公法线长度w w=m[2.9521(k-0.5)+0.014z]
13-1 什么是分度圆?标准齿轮的分度圆在什么位置上? 13-2 一渐开线,其基圆半径r b=40 mm,试求此渐开线压力角=20°处的半径r和曲率半径ρ的大小。 13-3 有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径d a=106.40 mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少? 13-4 两个标准直齿圆柱齿轮,已测得齿数z l=22、z2=98,小齿轮齿顶圆直径d al=240 mm,大齿轮全齿高h=22.5 mm,试判断这两个齿轮能否正确啮合传动? 13-5 有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5 mm,压力角 =20°。若将其安装成a′=250 mm的齿轮传动,问能否实现无侧隙啮合?为什么?此时的顶隙(径向间隙)C 是多少? 13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数z1=21、z2=66,模数m=3.5 mm,压力角=20°,正常齿。试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。 13-7 已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d al=77.5 mm,齿数z1=29。现要求设计一个大齿轮与其相啮合,传动的安装中心距a=145 mm,试计算这对齿轮的主要参数及大齿轮的主要尺寸。 13-8 某标准直齿圆柱齿轮,已知齿距p=12.566 mm,齿数z=25,正常齿制。求该齿轮的分度圆直径、齿顶圆直径、齿根圆直径、基圆直径、齿高以及齿厚。 13-9 当用滚刀或齿条插刀加工标准齿轮时,其不产生根切的最少齿数怎样确定?当被加工标准齿轮的压力角 =20°、齿顶高因数h a*=0.8时,不产生根切的最少齿数为多少? 13-10 变位齿轮的模数、压力角、分度圆直径、齿数、基圆直径与标准齿轮是否一样? 13-11 设计用于螺旋输送机的减速器中的一对直齿圆柱齿轮。已知传递的功率P=10 kW,小齿轮由电动机驱动,其转速n l=960 r/min,n2=240 r/min。单向传动,载荷比较平稳。 13-12 单级直齿圆柱齿轮减速器中,两齿轮的齿数z1=35、z2=97,模数m=3 mm,压力=20°,齿宽b l=110 mm、b2=105 mm,转速n1=720 r/min,单向传动,载荷中等冲击。减速器由电动机驱动。两齿轮均用45钢,小齿轮调质处理,齿面硬度为220-250HBS,大齿轮正火处理,齿面硬度180~200 HBS。试确定这对齿轮允许传递的功率。 13-13 已知一对正常齿标准斜齿圆柱齿轮的模数m=3 mm,齿数z1=23、z2=76,分度圆螺旋角β=8°6′34″。试求其中心距、端面压力角、当量齿数、分度圆直径、齿顶圆直径和齿根圆直径。 13-14 图示为斜齿圆柱齿轮减速器 1)已知主动轮1的螺旋角旋向及转向,为了使轮2和轮3的中间轴的轴向力最小,试确定轮2、3、4的螺旋角旋向和各轮产生的轴向力方向。 2)已知m n2=3 mm,z2=57,β2=18°,m n3=4mm,z3=20,β3应为多少时,才能使中间轴上两齿轮产生的轴向

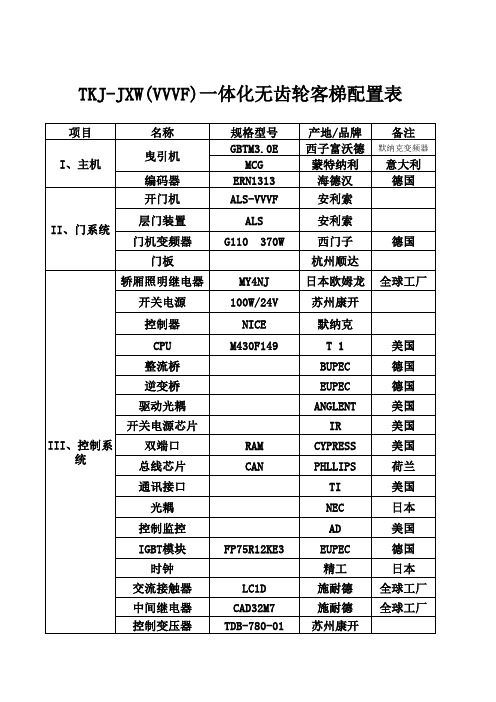

浅析无齿轮永磁同步电梯曳引机 摘要:无齿轮永磁同步曳引电梯因简单的结构、低噪声、低能耗的特点在业内受到高度关注。本文通过对永磁同步无齿轮曳引机的结构和工作原理阐述,分析了无齿轮永磁同步曳引机与传统曳引机相比的优点和缺点,但是作为新型的曳引机的发展方向,其以小型化和灵活性,为电梯行业的发展提供了更广阔的空间。 关键词:无齿轮永磁同步电梯曳引机;工作原理;优点;缺点 随着科技的进步,永磁材料和永磁电机技术有了长足的发展,永磁电机被各领域广泛应用,其中包括在电梯曳引机上的应用。这些年来我国高档电梯越来越多,这都与永磁同步调速电机和曳引机无齿轮化的有机结合分不开,永磁同步无齿轮曳引电梯因简单的结构、低噪声、低能耗的特点在业内受到高度关注。由于永磁同步无齿轮曳引机的小型化和灵活性,可以布置出各种曳引方式的无机房电梯,这样不仅大大节约了电梯成本,同样也减少了电梯对空间的占用,为电梯行业的发展提供了更广阔的空间。 1.无齿轮永磁同步电梯曳引机的结构 齿轮永磁同步电梯曳引机结构主要由永磁同步电动机、曳引轮及制动系统和盘车装置组成。曳引轮与制动轮为同轴固定联接,并直接安装在电动机的轴伸端。而曳引机的制动系统由制动体、制动轮、制动臂和制动瓦等组成。无齿轮曳引机由于采用的是电机直接驱动曳引轮,制动力矩很大,无法用手轮直接盘车。需通过齿轮比来减小盘车时需用的力,因此需专门设计盘车装置。 2.无齿轮永磁同步电梯曳引机的工作原理 永磁同步无齿曳引机工作原理是电动机动力由轴伸端通过曳引轮输出扭矩,再通过曳引轮和钢丝绳的摩擦来带动电梯轿厢的的上、下运动。当电梯停止运行时则由常闭制动器通过制动瓦刹住制动轮,从而保持轿厢静止不动。其动力控制其原理是通过电机上安装的变频装置(编码器)和高精度的速度传感器,对电机运行电流快速跟踪、检测、反馈和控制,控制永磁电机以同步转速进行转动,由于永磁电机具有线性、恒定转矩及可调节速度的特性,使曳引轮能够平稳运行。 3.无齿轮永磁同步电梯曳引机与传统曳引机的比较 3.1无齿轮永磁同步电梯曳引机的优点 3.1.1 结构简化 无齿轮曳引机没有机械减速装置,不同于有齿轮曳引机复杂的机械减速机构。有齿曳引机中的减速机构如蜗轮蜗杆、行星齿轮在加工过程中都需要机械加工精度,同时为了这些齿轮的正常运转必须配备复杂的润滑系统。而无齿曳引机
永磁同步曳引机简介! 永磁同步曳引机概述 具有低速大转矩特性的无齿轮永磁同步曳引机以其节省能源、体积小、低速运行平稳、噪声低、免维护等优点,越来越引起电梯行业的广泛关注。无齿轮永磁同步电梯曳引机,主要由永磁同步电动机、曳引轮及制动系统组成。永磁同步电动机采用高性能永磁材料和特殊的电机结构,具有节能、环保、低速、大转矩等特性。曳引轮与制动轮为同轴固定联接,采用双点支撑;由制动器、制动轮、制动臂和制动瓦等组成曳引机的制动系统。 永磁同步曳引机组成 一种永磁同步曳引机,包括机座、定子、转子体、制动器等,永磁体固定在转子体的内壁上,转子体通过键安装于轴上,轴安装在后机座上的双侧密封深沟球轴承和安装在前机座上的调心滚子轴承上,锥形轴上通过键固定曳引轮,并用压盖及螺栓锁紧曳引轮,轴后端安装旋转编码器,压板把定子压装在后机座的定子支撑上,前机座通过止口定位在后机座上,前机座14两侧开有使制动器上的摩擦块穿过的孔。 永磁同步曳引机性能 1.常规曳引机曳引轮及制动臂工作受力均为悬臂机构,运动部件受力条件不良。有些曳引机增加前端盖后,将曳引轮及制动臂工作受力改成双向支撑,特别是在采用复绕方式时,曳引轮长度增加后,其受力由于是双向支撑,无任何不良影响,比之市面上已有的曳引轮及制动臂工作受力均为悬臂的工作方式具有更加优越的工作性能、噪音低、振动孝不产生共振,安全性好。 永磁同步曳引机 2.常规曳引机的人工盘车机构是在制动轮或曳引轮上安装一个齿轮圈,再用一个小齿轮与其相配,通过手轮或备用动力盘动该小齿轮转动,再通过齿轮圈带动曳引轮旋转来实现的。但一个带齿的齿轮圈直接外露,并跟着曳引轮一起旋转,容易伤人,很不安全。同时操作时还需两个人,一人操作制动机构,另一个操作盘车机构,存在安全隐患。有些将曳引机将盘车机构做成外置式蜗轮蜗杆传动的机构,平时不用时卸下,有需盘车时锁在前端盖上使用。蜗轮蜗杆盘车装置有传动比大,省力,且有自锁功能,能够保证盘车时轿厢不会出现冲顶或蹲底的安全隐患。且只需一人操作。 3、采用双支撑受力合理,不易损坏轴承,延长使用寿命,对于电梯运行中共振的分析如下因为电梯的轨道所产生磨擦力因安装质量而异,但最好的安装技术都存在电梯在运行中因为轨道的磨擦力的不同带来运行中受力的变化,这种变化导致了钢丝绳在弹性区域的变形,也就是产生弹簧效应,这种钢丝绳的弹簧效应传导到曳引机上,会使悬臂受力的曳引机产生共振使得电梯运行中抖动不平稳,然而双支撑的采用大大地缓解了这种矛盾,从而增加运行中电梯的稳定性。 永磁同步曳引机优势 驱动系统使用永磁同步无齿曳引机。由于永磁同步无齿曳引机与传统的蜗轮、蜗杆传动的曳引机相比具有如下优点: 1、永磁同步无齿曳引机是直接驱动,没有蜗轮、蜗杆传动副,永磁同步电机没有作异步电机所需非常占地方的定子线圈,而制作永磁同步电机的主要材料是高能量密度的高剩磁感应和高矫顽力的钕铁硼,其气隙磁密一般达到0.75T以上,所以可以做到体积小和重量轻。 永磁同步曳引机 2、传动效率高。由于采用了永磁同步电机直接驱动(没有蜗轮蜗杆传动副)其传动效率可以提高20%~30%。 3、永磁同步无齿曳引机由于不存在一个异步电机在高速运行时轴承所发生的噪声和不存在蜗轮蜗杆副接触传动时所发生噪声,所以整机噪声可降低5~10db(A)。 4、能耗低。从永磁同步电机工作原理可知其励磁是由永磁铁来实现的,不需要定子额外提供励磁电流,
标准齿轮模数尺数通用计算公式 齿轮的直径计算方法: 齿顶圆直径=(齿数+2)×模数 分度圆直径=齿数×模数 齿根圆直径=齿顶圆直径-(4.5×模数) 比如:M4 32齿34×3.5 齿顶圆直径=(32+2)×4=136mm 分度圆直径=32×4=128mm 齿根圆直径=136-4.5×4=118mm 7M 12齿 中心距D=(分度圆直径1+分度圆直径2)/2 就是 (12+2)×7=98mm 这种计算方法针对所有的模数齿轮(不包括变位齿轮)。 模数表示齿轮牙的大小。 齿轮模数=分度圆直径÷齿数 =齿轮外径÷(齿数-2) 齿轮模数是有国家标准的(GB1357-78) 模数标准系列(优先选用)1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列(可以选用)1.75,2.25,2.75,3.5,4.5,5.5,7,9,14,18,22,28,36,45 模数标准系列(尽可能不用)3.25,3.75,6.5,11,30 上面数值以外为非标准齿轮,不要采用! 塑胶齿轮注塑后要不要入水除应力 精确测定斜齿轮螺旋角的新方法
Circular Pitch (CP)周节 齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示 径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言 径节与模数有这样的关系: m=25.4/DP CP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模 1) 什么是「模数」? 模数表示轮齿的大小。 R模数是分度圆齿距与圆周率(π)之比,单位为毫米(mm)。 除模数外,表示轮齿大小的还有CP(周节:Circular pitch)与DP(径节:Diametral pitch)。 【参考】齿距是相邻两齿上相当点间的分度圆弧长。 2) 什么是「分度圆直径」? 分度圆直径是齿轮的基准直径。 决定齿轮大小的两大要素是模数和齿数、 分度圆直径等于齿数与模数(端面)的乘积。 过去,分度圆直径被称为基准节径。最近,按ISO标准,统一称为分度圆直径。 3) 什么是「压力角」? 齿形与分度圆交点的径向线与该点的齿形切线所夹的锐角被称为分度圆压力角。一般所说的压力角,都是指分度圆压力角。 最为普遍地使用的压力角为20°,但是,也有使用14.5°、15°、17.5°、22.5°压力角的齿轮。 4) 单头与双头蜗杆的不同是什么? 蜗杆的螺旋齿数被称为「头数」,相当于齿轮的轮齿数。 头数越多,导程角越大。 5) 如何区分R(右旋)?L(左旋)? 齿轮轴垂直地面平放 轮齿向右上倾斜的是右旋齿轮、向左上倾斜的是左旋齿轮。 6) M(模数)与CP(周节)的不同是什么? CP(周节:Circular pitch)是在分度圆上的圆周齿距。单位与模数相同为毫米。 CP除以圆周率(π)得M(模数)。 M(模数)与CP得关系式如下所示。 M(模数)=CP/π(圆周率) 两者都是表示轮齿大小的单位。 (分度圆周长=πd=zp d=z p/π p/π称为模数) 7)什么是「齿隙」? 一对齿轮啮合时,齿面间的间隙。 齿隙是齿轮啮合圆滑运转所必须的参数。 8) 弯曲强度与齿面强度的不同是什么? 齿轮的强度一般应从弯曲和齿面强度的两方面考虑。 弯曲强度是传递动力的轮齿抵抗由于弯曲力的作用,轮齿在齿根部折断的强度。齿面强度是啮合的轮齿在反复接触中,齿面的抗摩擦强度。 9) 弯曲强度和齿面强度中,以什么强度为基准选定齿轮为好? 一般情况下,需要同时讨论弯曲和齿面的强度。 但是,在选定使用频度少的齿轮、手摇齿轮、低速啮合齿轮时,有仅以弯曲强度选定的情况。最终,应该由设计者自己决定。 10) 什么是螺旋方向与推力方向? 轮齿平行于轴心的正齿轮以外的齿轮均发生推力。 各类型齿轮变化如下所示。
名称代号计算公式 模数m m=p/π=d/z=da/(z+2) (d为分度圆直径,z为齿数) 齿距p p=πm=πd/z 齿数z z=d/m=πd/p 分度圆直径 d d=mz=da-2m 齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π 齿根圆直径df df==m=da-2h= 齿顶高ha ha=m=p/π 齿根高hf hf= 齿高h h= 齿厚s s=p/2=πm/2 中心距 a a=(z1+z2)m/2=(d1+d2)/2 跨测齿数k k=z/9+ 公法线长度w w=m[+] 13-1 什么是分度圆?标准齿轮的分度圆在什么位置上? 13-2 一渐开线,其基圆半径r b=40 mm,试求此渐开线压力角=20°处的半径r和曲率半径ρ的大小。 13-3 有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径d a= mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少? 13-4 两个标准直齿圆柱齿轮,已测得齿数z l=22、z2=98,小齿轮齿顶圆直径d al=240 mm,大齿轮全齿高h = mm,试判断这两个齿轮能否正确啮合传动? 13-5 有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5 mm,压力角 =20°。若将其安装成a′=250 mm的齿轮传动,问能否实现无侧隙啮合?为什么?此时的顶隙(径向间隙)C 是多少? 13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数z1=21、z2=66,模数m= mm,压力角=20°,正常齿。试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
永磁同步无齿轮曳引机常见故障处理法常见故障处理法
一、无机房电梯常见的井道布置形式 1.主机上置式 这种布置方式中,主机放在井道顶层轿厢和电梯井道壁之间的空间,为了使控制柜和主机之间的连线足够短,一般将控制柜放在顶层的厅门旁边,这样也便于检修和维护。 2.主机下置式 主机放在井道的底坑部分,放在底坑轿厢和对重之间的投影空间上,控制柜一般采取壁挂形式。这种放置方式给检修和维护也提供了方便. 3.主机放在轿厢上; 主机放在轿厢的顶部,控制柜放在轿厢侧面,这种布置方式,随行电缆的数量比较多。 4.主机和控制柜放在井道侧壁的开孔空间内这种方式对主机和控制柜的尺寸无特殊要求,但是要求开孔部份的建筑要有足够厚度,并要留有检修门. 二、无机房电梯对驱动主机和控制系统的要求 大家知道无机房电梯省去了传统的电梯机房,一般情况下将电梯驱动主机和控制系统以及一些其它的部件统统放到了井道中。相应的对电梯的主机和控制系
统提出了一些特殊的要求: 1、对主机的要求 A.结构紧凑,功率密度高,适于安装在井道内。 B.噪音低,振动小,运行平稳舒适。 C.可靠性高,平均无故障时间长。 D.高效率,维护费用少,运行成本低。 E.价格低。 2、对电梯控制系统的要求 A.结构紧凑,体积小,便于安装。 B.抗干扰,可靠性高,安全余量大。 C.检修方便。 D.省电高效。 三、阿尔法EPM曳引机的结构和特点 德国阿尔法高精密变速器制造责任有限公司是高精密变速器专业制造商,其行星齿轮箱的加工技术在世界机械加工行业处于领先地位。阿尔法公司生产的变速器是欧洲航空航天和军工技术的专用产品,广泛应用于航空航天技术、军用技术装置、高精密自动化设备(如机器人、自动化生产线等)。许多国际驰名公司如西门子、大众汽车公司等都是阿尔法公司的固定客户和合作伙伴。 EPM曳引机是采用交流永磁同步电机驱动的行星
永磁同步电机参数测量实验 一、实验目的 1. 测量永磁同步电机定子电阻、交轴电感、直轴电感、转子磁链以及转动惯量。 二、实验内容 1. 掌握永磁同步电机dq 坐标系下的电气数学模型以及机械模型。 2. 了解三相永磁同步电机内部结构。 3. 确定永磁同步电机定子电阻、交轴电感、直轴电感、反电势系数以及转动惯量。 三、拟需实验器件 1. 待测永磁同步电机1台; 2. 示波器1台; 3. 西门子变频器一台; 4. 测功机一台及导线若干; 5. 电压表、电流表各一件; 四、实验原理 1. 定子电阻的测量 采用直流实验的方法检测定子电阻。通过逆变器向电机通入一个任意的空间电压矢量U i (例如U 1)和零矢量U 0,同时记录电机的定子相电流,缓慢增加电压矢量U i 的幅值,直到定子电流达到额定值。如图1所示为实验的等效图,A 、B 、C 为三相定子绕组,U d 为经过斩波后的等效低压直流电压。I d 为母线电流采样结果。当通入直流时,电机状态稳定以后,电机转子定位,记录此时的稳态相电流。因此,定子电阻值的计算公式为: 1 ,2 a d b c d I I I I I ===- (1) 23d s d U R I = (2) 图1 电路等效模型 2. 直轴电感的测量 在做直流实验测量定子电阻时,定子相电流达到稳态后,永磁转子将旋转到和定子电压矢量重合的位置,也即此时的d 轴位置。测定定子电阻后,关断功率开关管,永磁同步电机处于自由状
态。向永磁同步电机施加一个恒定幅值,矢量角度与直流实验相同的脉冲电压矢量(例如U 1),此时电机轴不会旋转(ω=0),d 轴定子电流将建立起来,则d 轴电压方程可以简化为: d d d q q d di u Ri L i L dt ω=-+d d d d di u Ri L dt =+ (3) 对于d 轴电压输入时的电流响应为: ()(1)d R t L U i t e R -=- (4) 利用式(4)以及测量得到的定子电阻值和观测的电流响应曲线可以计算得到直轴电感值。 其中U /R 为稳态时的电流反应,R 为测得的电机定子电阻。由上式可知电流上升至稳态值的0.632倍时,1d R t L - =-,电感与电阻的关系式可以写成: 0.632d L t R =? (5) 其中t 0.632为电流上升至稳态值0.632倍时所需的时间. 3. 交轴电感的测量 测出L d 之后,在q 轴方向(d 轴加90°)施加一脉冲电压矢量。电压矢量的作用时间一般选取的很短,小于电机的机械时间常数,保证电机轴在电压矢量作用期间不会转动。则q 轴电压方程可以简化为: q q q d d q di u Ri L i L dt ωωψ=+++ q q q q di u Ri L dt =+ (6) q 轴电流将按如下的指数形式建立: ()(1)q R t L U i t e R -=- (7) 利用测量直轴电感的方法同样可以测量交轴电感。 此外,由于没有正好超前d 轴90°的电压矢量,需要施加一个60°和120°合成矢量来完成等效q 轴电压矢量的施加过程。并且在进行脉冲电压实验的过程中,电压幅值和作用时间 应选择适当。电压幅值选择太小,影响检测精度,过大可能使电流超过系统限幅值影响系统安全。作用时间过短,采样点少,获取的电流信息少,也会影响检测精度,作用时间过长,电流同样可能过大影响系统安全,并且电机容易发生转动。 4. 反电势系数的测量 采用空载实验法,即用测功机带动被测永磁同步电机以一定的转速旋转,同时保持被测电机负载开路,测试此时的电机空载相电压,即为反电势电压。结合转速、反电势可以计算得出相应的反电势系数,计算公式如下: 1000e E K n = ? (8) 式中:E 为反电势,n 为转速。电机的反电势系数,其定义为每1000PRM 时电机每相绕组上的反电势电压的有效值(请注意不是线线电压,是线到中性线的电压,单位为:V/KRPM/相) 这种方法需要将被测电机运行至发电状态,并且需要负载开路手动测试反电势。
浅谈无齿轮曳引机的优缺点 1、正视无齿轮曳引机 无齿轮曳引机的产生,毕竟迎合了电梯的需求,迎合了环保的需要,迎合了厂家的利益。它的诞生不单单是为了无机房电梯的需求,同时也是为了节能、降噪的需要。适者生存,我们应当看到它的无限前景(无传动机构、磨损低、装配简单、噪音低、永磁同步能耗低、省油、无油污、运行平稳易维护),为其生存发展创造条件。我们当然也不能忽视永磁同步无齿轮曳引机的缺点和不足(成本造价高,永磁体寿命有限,还很难实现1∶1悬挂方式,编码器传输对变频器的影响、制动器力矩问题等),为完善无齿轮曳引机并坚持不懈的努力研究开发新材料、新技术。无齿轮曳引机已经“来到”我们面前,在宣传其优点的同时也要正视这些尚需解决的问题,尤其当今曳引机厂家林立、竞争激烈,要想摆脱窘境、要想转产、开发新产品,就应端正心态、直面现实、正视困难,以全新产品占领市场、扭转局面。 2、永磁同步无齿轮曳引机的优点 永磁同步无齿轮曳引机,一经面世就显示了它的勃勃生机。 1)永磁同步无齿轮曳引机无传动结构,体现如下几点好处: (1)磨损低。无齿轮曳引机的最大优势在于没有任何传动结构,除了电机转子轴(它同时又是曳引轴)上有一组轴承之外,就再也没有什么机械磨损了,没有磨损,自然延长了曳引机的使用寿命。 (2)节能。无齿轮曳引机由于没有传动结构,也就没有了机械方面的功率损耗,相对来讲,也就节省了能量和运行开支。以载荷1000kg、梯速1.0m/s变频调速电梯为例:OTIS有齿曳引机(曳引比为1∶1)需11kW;韦伯无齿曳引机(曳引比为2∶1)只需6.7kW。 (3)安装简便。由于曳引轮直接固定在电动机的轴上,结构紧凑体积小、重量轻,便于吊装、运输,所以现场安装也就容易多了,仍以载荷1000kg、梯速1.0m/s变频调速电梯为例:OTIS有齿曳引机17CT,自重1300kg;韦伯无齿曳引机WEB-1.0-1000,自重300kg。 (4)运行平稳。由于没有传动结构,也就没有皮带传动的丢转、打滑,电梯平层精度高、运行可靠;也就没有齿轮啮合的噪音和震动,从而表现在电梯运行平稳、噪音低,这也是电梯绿色革命的突出特点。 (5)省油。无齿轮曳引机由于没有传动结构,也就省去了传统减速箱中的润滑油,它只在轴承内存有足量的润滑脂。日常维保不存在更换润滑油的烦琐,同时也避免了润滑油泄漏带来的污染和维护难度,又节省了润滑油费用。 (6)使用方便。由于无齿轮曳引机没有液态润滑油,亦无泄漏,不仅没有污染,而且可以任意姿态安装,比如底脚朝上悬挂于井道顶板处。 2)永磁同步无齿轮曳引机控制系统的好处 永磁同步无齿轮曳引机都设计了“断电短路”环节,利用“永磁同步电动机,短接三相绕组时可以作为发电机运行”的这一突出优点,有效地避免电梯失控溜车。这一环节体现了以下几个好处:
随着电子技术和控制技术的发展,电梯用无齿轮永磁同步曳引机的控制技术日趋成熟,促进了永磁同步电动机的开发和应用。由于永磁同步电动机具有体积小,重量轻效率,高等一系列优点,所以这种电动机引起人们越来越多的重视。尤其与矢量控制技术结合以后,使其具有由低速到高速恒转矩输出的特性,能够满足了电梯驱动的要求,成为新一代电梯曳引机。 进入20世纪90年代以来,环保要求越来越高,绿色环保已经是电梯产品发展不可抗拒的趋势。另外重要的一点,中国是一个能源紧缺大国,节约能耗,走低成本发展之路是时代发展的必然要求。无齿轮永磁同步曳引机采用直接驱动方式,传动效率提高20%~30%,而且无需提供定子励磁电流,转子无电流、无损耗,这些总计可以节能30%以上。上述符合环保要求的特点,恰恰引导了电梯产品的新一代绿色环保革命。这就是说,该产品不仅为电梯安装者提供了方便,也为电梯所有者创造了价值,全面降低了物业管理成本。电梯用无齿轮永磁同步曳引机无疑会深受广大消费者的欢迎。 同传统的有齿曳引电梯相比,永磁同步曳引机具有高性能、低价格的特点,具体分析如下: ①机械结构简化。有齿轮曳引机包括有复杂的机械减速机构,如蜗轮蜗杆减速机构、行星齿轮减速机构等。为了保证曳引机的运行性能,对这些减速机构的机械加工精度提出了很高的要求。而无齿曳引机则不需机械减速机构,由电机直接带动曳引轮驱动电梯运行,使无齿永磁同步曳引机的机械结构变得非常简单。从而降低了机械制造费用,降低了生产成本。 免维护。无齿曳引机不需要复杂的润滑系统,彻底解决了漏油的麻烦,实现了免维护。减少了维护费用。同时没有了废弃油对环境的污染,避免了失火的危险,被誉为绿色电梯,它的环保价值更是不可估量。 ②节省空间。使用无齿轮永磁同步曳引机可以大大减少电梯的机房占用空间,甚至可以做到无机房运行,把影响建筑造型美观和人们居室日照的楼顶机房取消,既节省了建筑空间,又降低了制造成本。在寸土寸金、追求时尚的繁华大都市,这一点更显得尤为突出。无齿轮永磁同步曳引机已成为房地产开发商的首选电梯曳引机。 ③节约能源。首先,省去了机械减速机构相应的损耗。传统曳引机减速机
斜齿圆柱齿轮的参数及几何尺寸计算(转载) 狂人不狂收录于2007-04-18 阅读数:1093 收藏数:2公众公开原文来源 我也要收藏以文找文如何对文章标记,添加批注? 9.9.2◆斜齿圆柱齿轮的参数及几何尺寸计算◆ 斜齿轮的轮齿为螺旋形,在垂直于齿轮轴线的端面(下标以t表示)和垂直于齿廓螺旋面的法面(下标以n表示)上有不同的参数。斜齿轮的端面是标准的渐开线,但从斜齿轮的加工和受力角度看,斜齿轮的法面参数应为标准值。 1.螺旋角β 右图所示为斜齿轮分度圆柱面展开图,螺旋线展 开成一直线,该直线与轴线的夹角β称为斜齿轮 在分度圆柱上的螺旋角,简称斜齿轮的螺旋角。 tanβ=πd/ps 对于基圆柱同理可得其螺旋角βb 为 : 所以有: ...(9-9-01) 通常用分度圆上的螺旋角β斜进行几何尺寸的 计算。螺旋角β越大,轮齿就越倾斜,传动的平 稳性也越好,但轴向力也越大。通常在设计时取。 对于人子齿轮,其轴向力可以抵消,常取,但加 工较为困难,一般用于重型机械的齿轮传动中。 齿轮按其齿廓渐开螺旋面的旋向,可分为右旋和 左旋两种。如何判断左右旋呢?测试一下? 2.模数 如图所示,pt为端面齿距,而pn为法面齿距,pn = pt·cosβ,因为p=πm, πmn=πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn=mt·cosβ。 3.压力角 因斜齿圆柱齿轮和斜齿条啮合时,它们的法面压力 角和端面压力角应分别相等,所以斜齿圆柱齿轮法 面压力角αn和端面压力角αt的关系可通过斜齿条 得到。在右图所示的斜齿条中,平面ABD在端面 上,平面ACE在法面S上,∠ACB=90°。在直角 △ABD、△ACEJ及△ABC中, 、 、 、BD=CE,所以有:... (9-9-03) >>法面压力角和端面压力角的关系<<

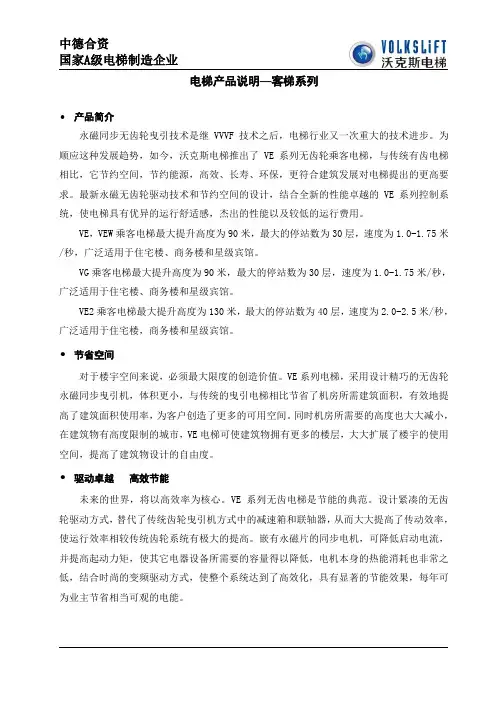

浅析永磁同步曳引机的优劣 2010-03-25 01:04 来源:安徽中菱电梯有限公司admin 点击: 701次 电梯是为高层建筑交通运 电梯是为高层建筑交通运输服务的比较复杂的机电一体化设备。近年来,随着城市的发展,高层建筑的迅速增多,对高性能电梯的电力拖动系统提出了新的要求,更加舒适、小型、节能、可靠和精确有效的速度控制是其发展方向,而电机技术、功率电子技术、微计算机技术及电机控制理论的发展,使其实现成为了可能。 如果说控制柜是电梯的大脑,那么曳引机就是电梯的心脏。作为电梯的核心部件,曳引机技术经过了蜗轮蜗杆传动曳引机、行星齿轮和斜齿轮传动曳引机、无齿轮传动曳引机三个发展阶段。 蜗轮蜗杆传动曳引机,传动效率较低,只有70%左右,由于传动转矩能力大、技术成熟,目前依然广泛应用于低速电梯和各种货梯。 行星齿轮和斜齿轮传动曳引机,传动效率能达到90%,但要求齿轮加工精度高,成本也比较高,这两种曳引机产品在中国并没有得到广泛地应用,随着成本较低的永磁同步无齿轮传动曳引机技术的发展,行星齿轮和斜齿轮传动曳引机已逐渐被淘汰。 永磁同步电机与异步电机的主要区别及特点 由于异步电机是靠电机定子电流为电机转子励磁的,而永磁电机转子是用永磁体直接产生磁场不需要电励磁,因此永磁同步电机具有结构简单、运行可靠、体积小、重量轻、效率高、形状和尺寸灵活多样等特点。 交流永磁同步曳引机的主要优点有: 1、结构简单运行可靠,由于永磁电机转子不需要励磁,省去了线圈或鼠笼,简化了结构,实现了无刷,减少了故障,维修方便简单,维修复杂系数大大降低。 2、低温升、小体积永磁同步电机与感应电机相比,因为不需要无功励磁电流,而具备:(1)功率因数高,近于l; (2)反电势正弦波降低了高次谐波的幅值,有效地解决了对电源的干扰的问题; (3)减小了电机的铜损和铁损; (4)同步电机发热温升小(约38K),电机外形小,体积与异步电机相比,降低一至两个机座号。
斜齿轮的参数及齿轮计算 携带 The following text is amended on 12 November 2020.
斜齿圆柱齿轮的参数及几何尺寸计算斜齿轮的轮齿为螺旋形,在垂直于齿轮轴线的端面(下标以t表示)和垂直于齿廓螺旋面的法面(下标以n表示)上有不同的参数。斜齿轮的端面是标准的渐开线,但从斜齿轮的加工和受力角度看,斜齿轮的法面参数应为标准值。 1.螺旋角β 右图所示为斜齿轮分度圆柱面展开图,螺旋线展开成一直线,该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角,简称斜齿轮的螺旋角。 tanβ=πd/ps 对于基圆柱同理可得其螺旋角βb为: 所以有: 通常用分度圆上的螺旋角β斜进行几何尺寸的计算。螺旋角β越大,轮齿就越倾斜,传动的平稳性也越好,但轴向力也越大。通常在设计时取。对于人子齿轮,其轴向力可以抵消,常取,但加工较为困难,一般用于重型机械的齿轮传动中。 齿轮按其齿廓渐开螺旋面的旋向,可分为右旋和左旋两种。如何判断左右旋呢测试一下 2.模数 ,pt为端面齿距,而pn为法面齿距,pn = pt·cosβ,因为p=πm, πmn= πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn=mt·cosβ。 3.压力角 因斜齿圆柱齿轮和斜齿条啮合时,它们的法面压力角和端面压力角应分别相等,所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。在右图所示的斜齿条中,平面ABD在端面上,平面ACE在法面S上,∠ACB=90°。在直角 △ABD、△ACEJ及△ABC中,、、 、BD=CE,所以有: 法面压力角和端面压力角的关系 4.齿顶高系数及顶隙系数:
永磁同步电机参数在线辨识:模型参考与EKF 的比较 摘要:本文基于模型参考在线辨识的方法,对永磁同步电机进行参数辨识。运用李雅普诺夫第二方法和奇异扰动理论对增广系统的全局稳定性进行了分析。结果表明,该方法应用的解耦控制技术,改善了系统的收敛性和稳定性. 把这种方法与扩展卡尔曼滤波(EKF)的在线识别方法比较,结果表明,尽管基于扩展卡尔曼滤波(EKF)的在线辨识法在实现的复杂性上相对于所提出的方法更简单,但是该方法与所提出的方法相比不能给出更好的结果. 仿真结果以及对隐极式永磁同步电机实验的分析,证实了所提出方法的有效性。 永磁同步机因为他们的高效率和良好的可控性成功的应用于不同的领域。永磁同步机的控制主要是通过高性能的矢量控制实现的。控制变量如(速度,位置,或转矩),主要的困难在于控制转矩,这说明了控制定子电流的必要性。在矢量控制中,如果想实现这一点,定子电流和电压矢量需在d-q 坐标系下进行分析研究。为了控制定子电流,必须先控制其直轴电感(d)和正交电感(q)。永磁同步电机在d-q 坐标下的电气模型是一个两输入-两输出系统,如下: f q d e e ψ==,0 f K =ω Ω是反电动势矢量d-q 分量;q d q d i i v v ,,,是d-q 轴电压和电流,Ω=P ω是转子电角速度,Ω是转子机械角速度,P 是极对数量。系统的输入是q d v v ,,输出是q d i i ,。根据适当的控制律控制这些电流,是定子电压通过电压源逆变器得到应用。逆变器通常根据一个恒定增益v G 来建模。我们可以得到qr v q dr v d v G v v G v ==,,qr dr v v ,是电流调节器的输出。他们用于调节d-q 坐标系的电流。隐极永磁同步电机,d 轴基准电流通常固定为零,电机转矩和转度由q 轴基准电流控制。d q s f L L R ,,,ψ是参考模型的参数。电机时间常数是 s q q s d d R L R L /,/==ττ。 事实上,这些参数是不准确的,他们会慢慢的发生变化。这些变化可能是由于一个故障或一个变化的操作点[2]。他们有时对控制系统是致命的并可能损坏驱动器。在这些情况下,一个在线辨识算法是必要的。该算法对电机参数进行辨识,用于控制算法或检测故障中。
一、实验目的 1.测量永磁同步电机定子电阻、交轴电感、直轴电感、转子磁链以及转动惯量。 二、实验内容 1.掌握永磁同步电机 dq 坐标系下的电气数学模型以及机械模型。 2.了解三相永磁同步电机内部结构。 3.确定永磁同步电机定子电阻、交轴电感、直轴电感、反电势系数以及转动惯量。 三、拟需实验器件 1.待测永磁同步电机 1 台; 2.示波器 1 台; 3.西门子变频器一台; 4.测功机一台及导线若干; 5.电压表、电流表各一件; 四、实验原理 1.定子电阻的测量 采用直流实验的方法检测定子电阻。通过逆变器向电机通入一个任意的空间电压矢量U i(例如 U1)和零矢量U0,同时记录电机的定子相电流, 缓慢增加电压矢量U i的幅值,直到定子电流达到额定值。如图 1 所示为实验的等效图,A 、B、C 为三相定子绕组, U d为经过斩波后的等效 低压直流电压。 I d为母线电流采样结果。当通入直流时,电机状态稳定以后,电机转子定位,记录此时的稳态相电流。因此,定子电阻值的计算公式为: I a I d , I b I c 1 (1) I d 2 2U d (2) R s 3I d
