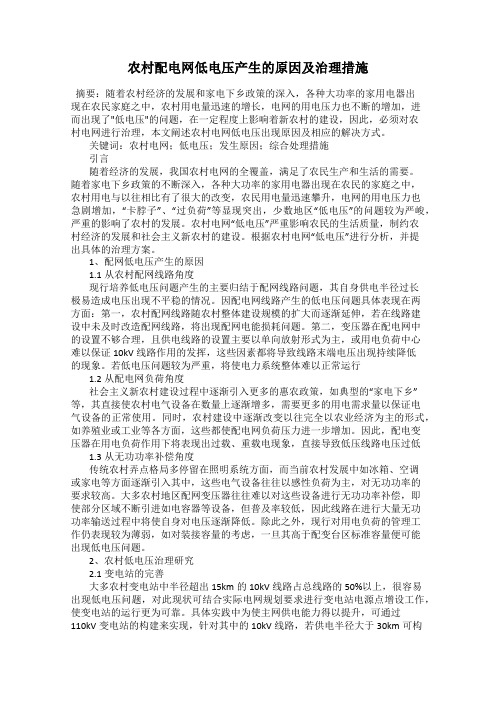

农村配电网低电压产生的原因及治理措施
发表时间：2017-05-04T11:52:46.590Z 来源：《基层建设》2017年3期作者：武兆敏孙成范赵君明
[导读] 必须对农村电网进行治理，本文阐述农村电网低电压出现原因及相应的解决方式。
国网山东省电力公司禹城市供电公司山东德州 251200
摘要：随着农村经济的发展和家电下乡政策的深入，各种大功率的家用电器出现在农民家庭之中，农村用电量迅速的增长，电网的用电压力也不断的增加，进而出现了"低电压"的问题，在一定程度上影响着新农村的建设，因此，必须对农村电网进行治理，本文阐述农村电网低电压出现原因及相应的解决方式。
关键词：农村电网；低电压；发生原因；综合处理措施
引言
随着经济的发展，我国农村电网的全覆盖，满足了农民生产和生活的需要。随着家电下乡政策的不断深入，各种大功率的家用电器出现在农民的家庭之中，农村用电与以往相比有了很大的改变，农民用电量迅速攀升，电网的用电压力也急剧增加，“卡脖子”、“过负荷”等显现突出，少数地区“低电压”的问题较为严峻，严重的影响了农村的发展。农村电网“低电压”严重影响农民的生活质量，制约农村经济的发展和社会主义新农村的建设。根据农村电网“低电压”进行分析，并提出具体的治理方案。
1、配网低电压产生的原因
1.1从农村配网线路角度
现行培养低电压问题产生的主要归结于配网线路问题，其自身供电半径过长极易造成电压出现不平稳的情况。因配电网线路产生的低电压问题具体表现在两方面：第一，农村配网线路随农村整体建设规模的扩大而逐渐延伸，若在线路建设中未及时改造配网线路，将出现配网电能损耗问题。第二，变压器在配电网中的设置不够合理，且供电线路的设置主要以单向放射形式为主，或用电负荷中心难以保证10kV线路作用的发挥，这些因素都将导致线路末端电压出现持续降低的现象。若低电压问题较为严重，将使电力系统整体难以正常运行 1.2从配电网负荷角度
社会主义新农村建设过程中逐渐引入更多的惠农政策，如典型的“家电下乡”等，其直接使农村电气设备在数量上逐渐增多，需要更多的用电需求量以保证电气设备的正常使用。同时，农村建设中逐渐改变以往完全以农业经济为主的形式，如养殖业或工业等各方面，这些都使配电网负荷压力进一步增加。因此，配电变压器在用电负荷作用下将表现出过载、重载电现象，直接导致低压线路电压过低
1.3从无功功率补偿角度
传统农村弄点格局多停留在照明系统方面，而当前农村发展中如冰箱、空调或家电等方面逐渐引入其中，这些电气设备往往以感性负荷为主，对无功功率的要求较高。大多农村地区配网变压器往往难以对这些设备进行无功功率补偿，即使部分区域不断引进如电容器等设备，但普及率较低，因此线路在进行大量无功功率输送过程中将使自身对电压逐渐降低。除此之外，现行对用电负荷的管理工作仍表现较为薄弱，如对装接容量的考虑，一旦其高于配变台区标准容量便可能出现低电压问题。
2、农村低电压治理研究
2.1变电站的完善
大多农村变电站中半径超出15km的10kV线路占总线路的50%以上，很容易出现低电压问题，对此现状可结合实际电网规划要求进行变电站电源点增设工作，使变电站的运行更为可靠。具体实践中为使主网供电能力得以提升，可通过110kV变电站的构建来实现，针对其中的10kV线路，若供电半径大于30km可构建下供应的公用配变，这种方式可使用电负荷压力过大问题得以解决。同时要求对过长的线路半径进行缩短，通过促进供电能力的提升保证电压质量。借助GPRS、配变数据上传、TTU、智能电表、移动式电压监测仪、LED显示等技术，建立健全“低电压”监测网络，完善监测手段。开展变电站、配变和低压用户电压联调管理。借助GPRS技术，实现低电压用户电压信息反馈，参与变电站、配变调压和无功投切判据，建立联调机制，完善调压手段。
2.2加强线路设备
改造根据“容量小，分布密，半径短和绝缘化”这一原则来对农村配电变压器进行改造，同时创建更多的配电变压器来缩小低压线路的供电半径。对不同情况的线路进行改造可以采取不同的方法，其一，通过增加配电变压器的布点或增大容量来改造那些一直存在负荷过载问题的台区以及部分低压线路，提升半径大于510米并且电压过低的低压线路的电压质量。值得注意的是，布点后的老变压器需根据最优供电半径进行优化调整。其二，通过增大导线的线径以及将一定负荷调整到附近台区的方法来改造低压线路中线径较小和负荷过载的配电台区
2.3做好无功功率补偿工作
大多农村地区无论在变电站或10kV线路等方面都难以起到补偿无功功率的作用，是造成低电压问题的主要原因。对此现状首先对于变电站可采取相应的优化补偿措施，具体操作中可进行无功补偿容量的优化配置，结合负荷特点选择集中、分散等补偿方式，这样可达到优化分布无功潮流的目标。同时在10kV线路补偿方面，可引入相应的无功补偿装置，如电容器等。除此之外，农村地区公用配变往往也是产生低电压问题的来源，可结合公用配变功率与负荷情况进行无功补偿装置的设置。
2.4注重调压能力的提升
调压能力的上升主要集中在线路与变电站方面。其中对于10kV线路，可将自动调压器设置其中，可有效解决低电压问题。而在变电站方面，若电网建设规划中涉及变电站构建内容，应保证变电站在变压器使用方面选择有载调压变压器。若不存在变电站规划内容，对于运行年限较长的变电站可通过技术措施进行主变的改造或更换，选择有载调压主变
2.5降低配电变压器三相负荷不平衡度
配电变压器三相负载的不平衡，导致中心点的电压位置发生变化，最终负载相对轻的一相反而电压偏高，而负载相对重的一相电压却偏低。所以为了降低配电变压器三相负荷的不平衡度，首先要建立无功电源设备的运行制度，着重对线路设备的负荷管理，以及农村对侧用电的需求管理。3.4加强柱上变压器负荷管理要加强对柱上变压器的负荷管理，不仅是做好季节性负荷的日测工作，还要分析那些通过负荷测录仪器测量出来的每一时刻的电流以及电压数据，计算电量，无功电源，有功电源和负载率等相关数据，并且及时的应用这些数据。尤其要重点分析那些超负荷的柱上变压器。从而确保不会出现老化的低压电网和柱上变压器从而影响到电网的运行质量，保证低压电网的
