郑煤集团裴沟煤矿14井有限公司主井提升机安装工程
竣
工
资
料
工程名称：裴沟煤矿14井主井提升机安装工程
施工单位：浙江弘发建设实业有限公司登封分公司
目录
一、开工准备阶段技术文件………………………………………
一）、开工报告…………………………………………………
二）、技术交底记录……………………………………………
二、单位工程施工组织设计、作业规程、技术措施……………
三、隐蔽工程检查验收记录………………………………………
四、设备基础验收记录……………………………………………
五、工程定位及复测录……………………………………………
六、设备出厂检验报告、合格证、出厂技术文件………………
七、验评资料………………………………………………………
一）、分项工程质量检验评定表……………………………
二）、分部工程质量检验评定表……………………………
三）、单位工程观感质量评定表……………………………
四）、单位工程质量保证资料检查评级表…………………
五）、单位工程分部工程质量评定汇总表…………………
六）、单位工程质量检查综合评定表………………………
八、提升机调试报告………………………………………………
九、接地电阻、试运转记录……………………………………
十、单位工程竣工验收证书……………………………………十一、施工图、竣工图……………………………………………
一、开工准备阶段技术文件
工程名称：裴沟煤矿14井主井提升机安装工程施工单位：浙江弘发建设实业有限公司登封分公司
工程开工报审表
工程名称：裴沟煤矿14井主井提升机安装工程
致:（监理单位）
我方承担的裴沟煤矿14井主井提升机安装工程，已完成了以下各项工作，具备了开工条件，特此申请施工，并签发开工指令。附：
1、开工报告
承包单位（章）：
项目经理：
日期：2007年月日审查意见：
项目监理机构：
总监理工程师：
日期：
开工报告
工程名称
裴沟煤矿14井主井
提升机安装工程施工单位
浙江弘发建设实
业有限公司登封
分公司
计划投资申请开工日期2007年月日
工程量建设工期天
工程概况：
机械安装：2JTK-1.6A型提升机两台，包括主轴装臵、滚筒、制动器、深度指示器、减速器、齿轮连轴器、液压系统一套。
电气安装：YRJ315M2-6型三相异步电动机 110KW；由配电柜型号为CM1-225/49,信号设备和绞车提升系统组成。
开工前有关手续申办情况：
有关手续已审批
开工前准备工作情况：
施工组织设计已编审，设备、机具已全部到位，各种材料已准备齐全，施工队伍已进驻工地，已具备开工条件。
施工单位：
具备开工条件,申请开工.
（公章）
2007年月日监理单位：
（公章）
年月日
建设单位：
（公章）
年月日
单位工程缠绕式提升安装工程分部工程机械安装交底内容：
1、安装前，按照发货清单和附图检查机械设备有无缺件及损伤情况。
2、绞车安装前，应先按照基础图打好混凝土基础。
3、主轴装臵的安装应保证卷筒中心线与井口中心线重合，并保证主轴中心线的水平度≤0.3mm/m,用水平仪校正。
4、主电机和减速器安装时，要保证两轴中心线在一个水平面上，其水平度≤0.3mm/m。减速机被动轴中心线与主轴中心线的同轴度为≤0.15mm/m，倾斜度为≤0.3mm/m。
5、工作制动器的闸瓦与制动轮间隙应调整为上部1—1.5mm，下部为0.25—0.5mm.范围内。
6、紧急制动器的闸瓦与制动支轮的间隙应调整在1—2mm 范围内。
交底人：接受人：2007年月日
单位工程缠绕式提升安装工程分部工程电气安装交底内容：
1、低压配电屏的绝缘电阻必须大于0.5MΩ,;瓷件或胶木绝缘件严禁有裂纹、破损等缺陷。
2、刀闸开关操作动作灵活可靠，刀闸接触良好。
3、熔断器接触良好，熔体额定电流符合设计。
4、接触器动作灵活，消弧罩无破损，触头表面光滑，接触良好。
5、磁力启动器及空气开关动作灵活，触头表面光滑，接触良好，热继电器的热元件与被保护电器配合正确。
6、二次接线必须按照图纸接线，连接可靠，号头牌齐全，标志正确，字迹工整，清晰，不脱色。
7、电缆敷设必须横平竖直，悬挂整齐，电缆支托架，排列均匀整齐。
交底人：接受人：2007年月日
单位工程缠绕式提升安装
工程
分部工程提升信号安装
交底内容：
1、控制、保护、信号屏台二次回路及各线卷绝缘电阻严禁小于1 MΩ。
2、控制、保护、信号屏台安装；盘与基础型钢连接紧密，固定牢靠，盘面标志牌、标志框齐全、正确、清晰。
3、控制、保护、信号屏台二次接线正确，固定牢靠，导线与电器或端子排的连接紧密，号头牌齐全、清晰。
4、控制、保护、信号屏台应按标准接地，接地线及禁固件均镀锌，接地线敷设美观。
5、控制器的安装调试应安装稳固、手柄操作灵活，挡位正确；操作手柄在各不同位臵时，触头分合顺序均符合控制器的接线图，触头压力均匀，接触良好。
交底人：接受人：2007年月日
单位工程缠绕式提升安
装工程
分部工程接地装臵安装
交底内容：
1、接至电器设备、器具和可拆卸的非带电金属部件接地（接零）的分支线，必须直接与接地干线相连，严禁将数个需要接地的电气设备串联接地。
2、接地线与设备接地，采用螺栓固定时，其接触面应按规定处理、螺栓紧固，装有电器的可开启盘面、台面柜门的接地线应以多股软导线与接地的金属构架可靠连接。
3、低压电器设备地面上外露的接地线的截面应不小于60mm2,厚度3mm.
交底人：接受人：2007年月日
二、施工组织设计、作业规程
或施工技术措施
工程名称：裴沟煤矿14井主井提升机安装工程
施工单位：浙江弘发建设实业有限公司登封分公司
施工组织设计(方案)报审表
工程名称:裴沟煤矿14井主井提升机安装工程编号:
致:（监理单位)
我方已根据施工合同的有关规定完成了裴沟煤矿14井主井提升机安装工程施工组织设计(方案)的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：施工组织设计(方案)
承包单位(章)
项目经理
日期2007年月日专业监理工程师审查意见：
专业监理工程师
日期
总监理工程师审核意见：
项目监理机构
总监理工程师
日期
郑煤集团裴沟煤矿14井有限公司
主井提升机安装工程
施
工
组
织
设
计
建设单位：郑煤集团裴沟煤矿14井有限公司
施工单位：浙江弘发建设实业有限公司登封分公司
第一章工程概况
郑煤集团裴沟煤矿14井，裴沟煤矿14井主井提升机安装工程，由徐州淮海工业建筑设计研究院进行技术改造施工设计，由浙江弘发建设实业有限公司登封分公司负责安装。
机械安装：2JTK-1.6型提升机一台，包括主轴装置、滚筒、制动器、深度指示器、减速器、齿轮连轴器、液压系统一套。
电气安装：YR315S-6型三相异步电动机一台110KW；由配电柜型号为CM1-225/49,信号设备和绞车提升系统组成。
第二章主要工程内容及工程量（一）提升机械、电气设备安装主要包括：
1、2JTK-1.6型提升机1台
2、ZLY630-24-2减速机1台
3、液压系统1套
4、制动器4台
5、深度指示器1台
6、齿轮连轴器1台
7、绞车电控装置1套
8、提升机综合保护装置1套
9、司机操纵台1套
10 YR315S-6型电动机1台
11、电气设备调试及整机联合试运转1套
（二）主要技术参数
1、滚筒直径1600mm
2、滚筒个数1个
3、滚筒宽度1200mm
4、最大静张力45KN
5、最大静张力差45KN
6、减速比24
7、电压380V
8、功率130KW
9、转速740r/min
10、钢丝绳直径20mm
11、钢丝绳破断拉力总和347KN
第三章施工劳动组织与劳动进度
一、施工进度
为保证该工程能保质保量的按时完成，施工单位应预先做好与工程有关的各项准备工作。
计划总工期为20天，开工日期为2007年月日，竣工日期为2007年月日。
为了更使工程能够按时完工，在施工过程中，部分施工项目在互不影响的前提下可同时施工，交叉作业，从而尽可能缩短施工工期，达到早日完工。
二、劳动组织
1、配备强有力的领导班子，成立现场工程指挥部，组织施工及各方面平衡协调工作，及时处理施工中发现的各种问题。
2、配备施工经验丰富的专业化施工队伍。并在施工器材、施工设备及施工用具等方面优先保证，保证工程进度的顺利完成。
3、定期组织施工人员学习“三大规程”，加强职工的安全技术培训，提高职工队伍的全体素质和安全意识，杜绝施工中各种事故的发生。
4、积极认真做好各项准备工作，加强施工中的综合平衡，促进整个施工工期的缩短。
5、加强设备、材料管理，制定材料、设备、安装构件到位的时间表，对没有按计划到场的，应派专职人员负责催办。
6、将单位工程中的各项工程逐层分解，层层实行工资计件承包分配及工程质量奖罚制度，对保质保量完成任务的班组人员，上不封顶，不得保底，从而调动职工的积极性。
7、根据施工进度合理编排劳动组织及班次。参加本工程的施工总人数不得低于15人。其中管理人员2人，工程师1人，技术人员1人，电工4人，钳工5人，起重工1人，后勤人员1人，共计15人。
第四章施工方案
（一）施工现场准备
施工现场达到“三通一平”的条件，使所安装的设备能够顺利运至施工现场。
（二）技术性准备
1、组织技术人员及施工人员认真熟悉设计图纸及有关资料。
2、审查核对与图纸有关的设计图纸，重点核对设计总图零部件图，设备安装与土建基础图的正确性，发现问题及时与有关部门研究解决，并做详细记录。
3、对所有参加施工人员进行施工技术交底，学习有关设计图纸资料，施工组织措施，安全技术措施和安装质量标准等，分工明确，熟悉和掌握安装工艺步骤、方法和要求。
（三）施工机具准备
施工所需设备、仪器、工具材料在安装前必须根据实际情况需要提前做好准备，避免造成生产脱节影响施工进度。
（四）设备开箱和清点检查
1、设备运至施工现场后，安装单位会同甲方，监理及有关单位对设备进行开箱与清点检查。
2、开箱查明设备的型号和箱号，防止出错。
3、开箱应先将顶板的灰尘扫除干净，防止灰尘落到设备上
4、清点检查设备时核定设备的型号、名称规格是否正确，是否与设计图纸直符。
5、设备的表面油漆是否破损，屏面是否变形
6、配电柜内的瓷件仪表器件端子板是否完好
7、检查变压器是否渗油瓷瓶是否有裂纹、掉块等，密封和衬垫应严密封好。
8、检查设备，清点零件部件附件是否齐全，装箱单备件、厂家图纸说明书及合格证是否齐全
9、设备运抵现场后应及时搬运至室内应设有防雨防潮措施，并派专人看管。
（五）测量放线
1、由测量人员从永久标高测出机房的标高基准点并埋入基础的适当位置，其偏差为±0.5,mm，且低于基础表面5mm 为宜，并做出标记。
2、标高点埋设好后，由测量人员依据提升系统的相对几何尺寸给出主轴中心线，并预埋在绞车房内墙上的U型中心线卡上作出标记，其偏差为±0.5mm,以此架好十字中心线，且线高度必须高出设备一米左右。
（六）设备基础检验与验收
1、依据设备安装基础图，检查、校对基础的中心线、表面标高、外形尺寸，地脚螺栓孔中心距及其他孔内尺寸，预埋地脚螺栓的中心线及其标高，其他预埋件的位置尺寸等。
2、检查基础表面有无露筋、蜂窝麻面，裂纹等到缺陷。
3、基础经检查校核无误后，与土建部门办理交接手续。如有问题及时与有关部门研究处理，并做出记录。
（七）施工组织
1、施工准备工作完成以后，即可安装各设备，施工时可将施工人员分为两组，一组为负责设备的运输；另一组位负责设备的安装。
2、在设备运输过程中，对于大件如：主轴装置、减速器、电动机等，采用吊车吊装至绞车房处，用滚杠、桥式起重机配合吊装到位，设备吊装要捆绑牢固可靠
3、提升机在安装主轴，减速器、电动机、制动闸时，机座下的垫铁、基础螺栓安装及二次灌浆必须符合设计及《煤矿安装工程质量检验评定标准》进行安装。
4、在安装各机械设备的同时，与该设备相配套的电气设备也同时按《煤矿安装工程质量检验评定标准》施工，从而尽可能的缩短工期。
5、在每一项设备安装完毕后，施工单位自身要先对设备进行试运行，检查是否满足达到使用要求，并做好设备的试运转记录。
6、当全部设备安装完毕并自检合格后，便可通知相关单位进行工程检验验收。
7、对于验收后发现的问题，施工单位应在规定的时间内给与处理，直到达到验收标准为止。
第五章施工工艺及安装质量技术要求
（一）绞车房机械设备安装：
1、主轴装置和轴承梁的安装；
（1）垫铁安放时应符合下列要求；
A、在合格证的基础上，沿轴承梁周围均匀安放垫铁，相邻两垫铁组的间距为600mm—800mm，但在地脚螺栓两侧和轴承中心下面必须安设垫铁组。
B、垫铁与基础面的接触面积不少于60%。
C、垫铁总高度不少于60mm，允许偏差-10mm。
D、平垫铁露出设备底座面边缘10—30mm，允许偏差±5mm。斜铁露骨出设备底座面10—50mm，允许偏差±1mm。
E、轴承梁找正后，于二次灌浆前，将两斜铁断续焊牢。
（2）主轴装置就位时用桥式起重机将主轴装置吊装就位，进行操平找正：与安装基准线的位置偏差应符合下列要求：
A、主轴轴心线在水平面内的位置允许偏差为5mm。
B、主导轮中心线的位置偏差为5mm。
C 、主轴轴心线与垂直于主轴的提升中心线在水平面内的垂直度不应超过0.5/1000。
D、主轴水平度严禁超过0.1/1000。
E、轴承垫板沿主轴方向水平度允许偏差为0.15/1000，垂直于主轴方向的水平度允许偏差为0.3/1000。
F、两轴承座垫板沿长度方向水平度允许偏差为
1.0/1000。
G、轴承座沿主轴方向水平度允许偏差为0.1/1000，垂直于主轴方向水平度允许偏差为0.15/1000。
（3）清洗滚动轴承，检查其质量情况及灵活性测量轴承间隙，严禁超过0.2mm，并涂以二硫化铝。
（4）检查站制动盘的质量情况，表面粗糙程度不低于3.2级，并光滑均匀。
（5）制动盘内部涂一层实锌漆，在安装时摩擦面应注意保护，不要沾油污，并清洗干净。
（6）制动盘表面无明显走刀痕迹，制动盘切削后厚度偏差不超过0.2mm，制动盘的端面跳动严禁超过0.5mm。
（7）按出厂技术文件要求，紧固制动盘与主轴连接螺栓，摩擦衬垫的压块螺栓。
（8）检查绳槽的质量情况并做好记录。
2、行星齿轮减速器安装
（1）此类减速机厂家不允许分解装卸，按安装程序安放垫铁，减速器的安装应在主轴安装好后进行，保证减速器输出轴与主轴同心。
（2）减速成机的安装同轴度径向位移允许偏差为0.15mm，同轴度轴向倾斜为0.6/1000。
（3）大轴轴心线水平度允许偏差为0.15/1000。
（4）输出轴中心线找正后，再交替均匀的拧紧各地脚螺
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 井塔提升主井提升机安全操作规 程(2021版)
井塔提升主井提升机安全操作规程(2021版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 一、开车前准备： 1.检查制动系统：启动辅助系统，检查液压系统及各种控制阀的工作是否正常，液压泵指示工作压力为5.0±0.2MPa，油温在15-65℃之间，液压泵无漏油现象，盘形闸间隙应在0.8-1.5mm之间。 2.检查润滑系统：启动辅助系统后，看操作台润滑系统工作是否正常，指示灯亮否。润滑泵油温为20-55℃，油压为0.25-0.3Map，润滑系统无漏油现象。 3.检查冷却系统：启动辅助系统后，检查主电机，冷却风机运行是否正常。 4.检查操作台：各指示灯能否正常工作，电铃、电笛能否正常工作，其它声光系统是否正常。 5.检查监控站CORDS:启动CORDS监控系统，依次检查提升工作系统、报警系统等画面是否显示正常。 6.检查图像监控系统MMIS:启动MMIS系统，检查卸矿口、装矿处
一、工程概况： 1、该工程由金狮房地产开发公司投资建设，由温州市勘察测绘研究院勘察测绘，上海东方建筑研究设计院设计，上海华申监理咨询有限公司监理，由海城建筑工程有限公司承建，建设地点为温州市学院东路与汤家桥路交汇处。 2、该工程为二类建筑，耐火等级为一级，总建筑面积为16835m2，工程由11、12号楼二幢多层住宅组成，地下室1层，地上7层，为框架结构，均为长方型，11号楼东西长为55.60m，（加落地凸窗），南北长为17.1m（加阳台）高；12号楼东西长为90.75m（加落地凸窗），南北长为17.1m（加阳台），两幢楼高度均为±0.00以上23.20m（加阳台室）。 二、安全质量管理体系： 1、安全管理体系：整体工程为标化工地，总公司为该工程建立健全了一只责任过硬，技术精干，制度建全的“安全”管理领导小组，由项目经理任组长，安全员为副组长，质量员、施工员、材料员及各班组长为成员，组成“文明施工”安全生产的管理小组，设置专职安全员，对整个工程施工实施检查并制定出奖罚制度。
2、预防及控制措施 a、进入现场所有的人员必须戴好安全帽，高空作业必须系好安全带，施工现场设置警告牌。 b、所有机电设备实行专人负责操作，并持证上岗，非专业人员不得动用电器设备，供电设备要遮严实，经常检查，并设漏电保护器。 c、所有垂直设备下方设安全罩，外架设安全网及保护栏。 d、施工现场用电严格遵照《施工现场临时用电安全技术规范》的有关规定及要求进行布置架设，并定期对闸刀开关、插座及漏电保护器的灵敏度进行常规的使用安全检查。 e、加强对施工人员的消防安全教育及对现场消防的管理，消防器材配备齐全，安放位置符合消防要求，并定期检查，更换灭火器的药品，保持消防器材完好的备用状态。 f、随时取得气象预报资料，根据气象预报，提前作好防风防雨措施，切实按措施严格执行实施。 3、安全生产合同制管理 对每一位进场工人及时进行现场安全教育，除发放安全知识手册外，还将与其签订安全生产责任制合同，使每一位进场工人都明白，凡属违反安全操作规程引起的安全事故，均由其本人承担主要责任，使工人提前警惕，把安全生产常记在心。现场总平面，各个人流较多的通道及大门均应悬挂足够的安全生产教育意识牌，从而使大家能时刻牢记安全生产的重要性。 4、施工现场安全标识
郑煤集团裴沟煤矿14井有限公司主井提升机安装工程 竣 工 资 料 工程名称：裴沟煤矿14井主井提升机安装工程 施工单位：浙江弘发建设实业有限公司登封分公司
目录 一、开工准备阶段技术文件……………………………………… 一）、开工报告………………………………………………… 二）、技术交底记录…………………………………………… 二、单位工程施工组织设计、作业规程、技术措施…………… 三、隐蔽工程检查验收记录……………………………………… 四、设备基础验收记录…………………………………………… 五、工程定位及复测录…………………………………………… 六、设备出厂检验报告、合格证、出厂技术文件……………… 七、验评资料……………………………………………………… 一）、分项工程质量检验评定表…………………………… 二）、分部工程质量检验评定表…………………………… 三）、单位工程观感质量评定表…………………………… 四）、单位工程质量保证资料检查评级表………………… 五）、单位工程分部工程质量评定汇总表………………… 六）、单位工程质量检查综合评定表……………………… 八、提升机调试报告……………………………………………… 九、接地电阻、试运转记录…………………………………… 十、单位工程竣工验收证书……………………………………十一、施工图、竣工图……………………………………………
一、开工准备阶段技术文件 工程名称：裴沟煤矿14井主井提升机安装工程施工单位：浙江弘发建设实业有限公司登封分公司
工程开工报审表 工程名称：裴沟煤矿14井主井提升机安装工程 致:（监理单位） 我方承担的裴沟煤矿14井主井提升机安装工程，已完成了以下各项工作，具备了开工条件，特此申请施工，并签发开工指令。附： 1、开工报告 承包单位（章）： 项目经理： 日期：2007年月日审查意见： 项目监理机构： 总监理工程师： 日期：
目录 1、工程概况 (2) 2、编制依据 (2) 3、施工物料提升机选型 (2) 4、基础设计情况 (3) 5、施工物料提升机基础定位 (3) 6、1#~5#物料提升机基础计算 (4) 6.1、参数信息 (4) 6.2、基础承载计算 (4) 6.3、地下室顶板结构验算 (5) 7、6#~9#物料提升机基础计算 (6) 7.1、参数信息 (6) 7.2、基础承载计算 (7) 7.3、地基承载力验算 (7) 7.4、基础基础验算 (7) 8、1#~5#物料提升机基础施工 (10) 8.1钢筋绑扎 (10) 8.2安装预埋螺栓 (10) 8.3混凝土施工 (10) 9、6#~9#楼物料提升机基础施工 (10) 9.1基础处理 (10) 9.2钢筋绑扎 (10) 9.3安装预埋螺栓 (11) 9.4混凝土施工 (11) 10、附图 (12) 10.1物料提升机平面布置图 (12) 10.2物料提升机基础图 (13)
物料提升机基础施工方案 1、工程概况 本工程位于烟台市牟平区通港路与滨海路交界处。11-3#~15#楼为叠拼，其中11-3#~9#楼为叠拼八拼，11-10#~15#楼为叠拼六拼，所有叠拼均为地下1层，地上4层，屋脊高度16.38米。为满足二次结构、装饰装修阶段垂直运输要求，拟在本工程11-6#~9#、11-11#~15#叠拼每栋楼处各增设一台物料提升机。物料提升机定位见本方案10.1：物料提升机定位图。 2、编制依据 （1）、《建筑机械使用安全技术规程》JGJ33-2012； （2）、《建筑物料提升机安装、使用、拆卸安全技术规程》JGJ215-2010； （3）、《龙门架及井架物料提升机安全技术规范》JGJ88-2010； （4）、《建设工程安全生产管理条例》； （5）、《建筑地基基础工程施工质量验收规范》GB 50202-2002； （6）、本工程建筑、结构施工图纸； （7）、物料提升机生产厂家提供的产品使用说明书； （8）．葡醍海湾小区A-11地块岩土工程勘察报告（金勘字第2011058-3、4号）； 3、施工物料提升机选型 拟在本工程11-6#~9#、11-11#~15#叠拼每栋楼处各增设一台物料提升机。提升机型号为SS100/100系列，额定载重量为1000kg。其中11-6#、11-11#~14#叠拼的物料提升机基础设置于车库顶板上，11-7#、8#、9#、15#楼的物料提升机基础位于基坑外复合地基褥垫层填土上。物料提升机型号如下表：
山东省巨野矿区某矿井主井提升设备技术规格书 设计编号： 建设单位: 设计单位:
山东省巨野矿区某矿井 主井提升设备技术规格书 编制: 校核: 审核: 二00三年五月
目录 第一章概述 (1) 第二章使用条件和基础数据 (1) 1. 气象条件 (1) 2. 工程地质条件 (1) 3. 工作条件 (2) 4. 工作任务 (2) 5. 工作制度 (2) 6. 井筒布臵 (2) 7. 提升系统 (2) 8. 提升机控制方式 (3) 9. 主电源 (3) 第三章标准与规定 (4) 第四章提升设备机械部分 (5) 1. 提升机 (5) 1.1 设计依据 (5) 1.2 设计参数 (5) 1.3 功能与结构 (6) 1.4 供货范围 (11) 2. 天轮 (12) 2.1 设计参数 (12) 2.2 功能和结构 (12) 2.3 供货范围 (13) 3. 备件 (13) 第五章提升设备电气部分 (14) 1. 概述： (14)
2.电源： (14) 2.1 交流10kV高压主电源： (14) 2.2 低压电源（辅助、控制和信号电源）： (14) 3.提升机的运行方式： (15) 3.1 手动操作 (15) 3.2 自动操作(带闭锁按钮) (15) 3.3 检修运行 (15) 3.4 紧急操作 (15) 3.5 其他运行方式 (15) 4. 驱动装臵： (15) 4.1提升机主电动机 (16) 4.2 电动机的供电 (16) 5.调节、控制、监控及安全系统 (17) 5.1 调节控制 (17) 5.2 数字行程监控器 (18) 5.3 提升控制 (18) 5.4 安全回路 (19) 5.5 信号显示、记录 (20) 5.6 控制台 (20) 5.7 制动控制系统 (20) 6. 高低压配电装臵及其它： (21) 6.1 高压配电设备 (21) 6.2 低压配电装臵 (21) 6.3 直流电源和不间断电源 (21) 6.4 谐波电流及无功冲击 (21) 6.5 通风和冷却装臵 (21) 6.6 噪声控制 (22) 7. 供货范围: (22)
目录 1.编制依据 2.工程概况 2.1工程概况 2.2施工升降机参数 3．施工升降机基础 3.1基础尺寸 3.2基础技术参数 3.3地质情况 4．施工升降机基础位置布置 5．基础施工工艺 5.1、施工升降机基础施工流程 5.2、基础施工 6. 施工升降机自重及基础计算 6.1、自重计算 6.2、动荷载计算 6.3、基础自重计算 6.4、地基承载力验算
1.编制依据 《湖南省黎托强制隔离戒毒所改扩建工程施工图》 《施工现场设施安全设计计算手册》谢建民编著 《建筑地基基础设计规范》GB50007-2011 《混凝土结构设计规范》GB50010-2010 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－2011 《木结构设计规范》GB50005-2003 《钢结构设计规范》GB50017-2003 《砌体结构设计规范》GB50003-2011 《井架及井架物料提升机安全技术规范》JGJ88-2010 《SSD60/60施工升降机使用说明》 2.工程概况 2.1工程概况 2.2施工升降机参数 SSD60型施工升降机参数
3．施工升降机基础3.1基础尺寸 图3.1.1基础尺寸及基础预埋件
图3.1.2整体尺寸 3.2基础技术参数 1、基础混凝土下的地基承载力不小于0.1Mpa； 2、基础配筋为底筋单层双向B10@150mm； 3、基础混凝土强度等级为C30； 4、基础混凝土强度达到设计强度的75%时始准安装，强度达到100%时始准使用。 3.3地质情况 为确保基础不下沉，我部对井架基础部分的回填土全部加大尺寸挖开至原土，并且回填碎砖渣，每30cm压实一次并用细石粉填缝，直至达到基础垫层标高位置。
文件编号：GD/FS-6269 （操作规程范本系列） 主井提升机司机操作规程 详细版 The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process. 编辑：_________________ 单位：_________________ 日期：_________________
主井提升机司机操作规程详细版 提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 一、一般规定 本操作规程适用于主井提升机司机作业。 二、上岗条件 1、司机必须经过专业技术培训，考试及格，持证上岗，能独立操作。 2、应有一定的机电基础知识，熟悉《煤矿安全规程》相关规定。 3、熟悉设备的结构、性能、技术特征、动作原理、提升信号系统、液压基础知识和各种保护装置，能排除一般性故障。司机还应能够进行计算机设备的一般操作。
4、无妨碍本职工作的病症。 三、安全规定 1、上班前严禁喝酒，班中严禁睡觉，认真填写工作日志，不做与本职工作无关的事情，严格执行交接班制度和岗位责任制，遵守本操作规程及《煤矿安全规程》的有关规定。 2、每班必须配有主、副司机，每班不得少于2人（不包括实习期内的司机）。实习司机应经主管部门批准，并制定专人进行监护，方准进行操作。 3、提升司机应遵守以下安全守则： 3.1严格执行交接班制度，认真填写各种记录。 3.2司机不得擅自调整各参数整定值（如：制动闸间隙、制动油压、安全保护装置整定值等）。 3.3司机不得擅自开、关计算机电源，不得更改任何计算机程序，除在监视画面之间相互切换外，不
井式物料提升机基础方案 审批： 审核： 编制： 昆明地标机电设备有限公司 年月日
一、工程概况 1、工程名称： 2、工程地点： 3、施工单位： 4、工程简况：承建工程面积平方米；建筑结构形式为结构体系； 抗震设防列度为度。 5、安装情况：为满足工程施工垂直运输的要求，安装井式物料提升机 台，酒店安装高度为米，共设置附着道，办公楼安装高度为 米，共设置附着道。 二、技术参数 1、井架高度范围：0m－60m 2、对应提升高度：2４m－5４m（吊篮底部） 3、吊篮外形尺寸：3.6ｍ(长)*1.38ｍ(宽)*1.98ｍ(高) 4、装载重量： 1000㎏ 5、吊篮提升速度：20.8ｍ/min 6、提升方式：双篮可单独升降操作，垂直升降式。 7、倾斜度小于千分之三 8、电机功率：２—７.５ＫＷ 9、地脚螺栓：采用20㎜×800㎜地脚螺栓配双螺母 10、基础厚度：1200㎜，混凝土浇注标号≥C30。 11、基础尺寸：2500㎜×2500㎜。
12、钢筋网：采用Φ14钢筋绑扎，横纵间距200㎜×200㎜双层。 13、钢筋分底层和顶层，上下层必须连接。 备注：安装完毕后吊篮离卸料平台边200㎜。 三、施工要求及简要说明 根据该工程的浇灌、粉刷、装修阶段的施工需要，必须安装一台井式提升机（SSD100/100D）。其基础施工按租赁单位机械部门提供的基础图进行，按施工总平面图现场实际位置布置，同时按以下要求进行： 1、基础尺寸、预埋螺栓规格及位置按基础图施工，基础砼强度等级为C30。 2、井式提升机基础持力层：A、根据现场实际情况，井式提升机基础持力 层为勘查单位提供《地勘报告》揭示基础开挖，地基承载力能满足要求。B、井式提升机基础按要求施工。 3、井式提升机基础位置为： 4、浇灌砼前，先将井架底座安好，用水平仪校平固定，按图纸要求安装 地脚螺栓，地脚螺栓底部用Φ14钢筋网穿入连接好并焊牢。由机械部门检查验收，合格并签字后再进行砼浇灌。 5、当砼浇灌完毕后，再用水平仪进行基座校平，水平误差控制在2㎜内。 6、要求有试验部门开出的砼配合比，计量准确，取试块做强度检查，做 好施工记录及相关资料，签字手续齐全。
主井提升机司机操作规程(最 新版) The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：YK-AQ-0358
主井提升机司机操作规程(最新版) 一、一般规定 本操作规程适用于主井提升机司机作业。 二、上岗条件 1、司机必须经过专业技术培训，考试及格，持证上岗，能独立操作。 2、应有一定的机电基础知识，熟悉《煤矿安全规程》相关规定。 3、熟悉设备的结构、性能、技术特征、动作原理、提升信号系统、液压基础知识和各种保护装置，能排除一般性故障。司机还应能够进行计算机设备的一般操作。 4、无妨碍本职工作的病症。 三、安全规定 1、上班前严禁喝酒，班中严禁睡觉，认真填写工作日志，不做
与本职工作无关的事情，严格执行交接班制度和岗位责任制，遵守本操作规程及《煤矿安全规程》的有关规定。 2、每班必须配有主、副司机，每班不得少于2人（不包括实习期内的司机）。实习司机应经主管部门批准，并制定专人进行监护，方准进行操作。 3、提升司机应遵守以下安全守则： 3.1严格执行交接班制度，认真填写各种记录。 3.2司机不得擅自调整各参数整定值（如：制动闸间隙、制动油压、安全保护装置整定值等）。 3.3司机不得擅自开、关计算机电源，不得更改任何计算机程序，除在监视画面之间相互切换外，不得利用计算机从事任何其他事。 3.4司机不得擅自改动任何保护措施，不得擅自清楚故障报表中的有关内容，以备快速排除故障和进行预防性维护。 3.5出现故障后，要通知检修工及时进行处理，在未弄清故障存在原因之前，不得擅自复位。 3.6高压开关柜因故障或其他原因跳闸后，司机必须及时通知检
物料提升机基础专项 施工方案
一、工程概况： 1、工程简介 工程名称： 工程地点： 建设单位： 设计单位： 勘察单位： 监理单位： 施工单位： 2、工程概况 本方案为宿舍B1栋物料提升机的基础专项方式方案. 宿舍B1栋建筑面积为5538.26m2，结构为框架结构，地上7层，建筑高度为23.9m。 二、编制依据 《建筑施工安全检查标准》 JGJ59-2011 《龙门架及井架物料提升机安全技术规范》 JGJ88-2010 《建筑施工高处作业安全技术规范》 JGJ80-2016 《建筑机械使用安全技术规范》 JGJ33-2012 《混凝土结构工程施工质量验收规范》 GB50204-2011 《建筑地基基础设计规范》 GB50007-2011 《SSD100型施工升降机使用说明书》 施工图纸 三、设备的选择 本工程项目拟采用广东省佛山市南海区聚龙建设机械有限公司生产的SSD100型施工升降机作为幽幽XXXXXXXXXX工程的垂直运输设备，其主要性能参数及相关部件如下：
（10）避雷装置 四、施工部署 本项目拟定于2018年8月1日进场一台广东省佛山市南海区聚龙建设机械有限公司的SSD100型井架式物料提升机用于宿舍B1栋物料垂直运输，安装位置定于宿舍B1栋东侧，轴线位置1-D~1-E轴/1-10轴处，距离建筑外侧尺寸为1.4m，井架安装高度为27m。 井架基础为天然基础，地基土质为强风化岩层，设计基础尺寸为2500*2500*400mm（长*宽*高），砼强度为C25，配筋为双层双向三级钢Φ12@200。附墙件采用10号工字钢进行拉设，第一道拉设高度距离井架基础9m，第二道距离井架基础18m。 五、基础设计 井架基础尺寸为2500×2500mm，由筏板基础（预埋地脚螺栓M16）与底板砼（吊笼安置位置）组成，筏板基础梁砼强度采用C25，截面尺寸为200×400，配筋为主筋6根Φ8，箍筋为?6@200。板砼强度为C25，厚度为400mm，配筋为双向Φ12@200，并在基础底设置排水孔，确保排水通畅，严禁吊笼位置存有积水。 六、基础验算书 格构式井架计算书 计算依据： 1、《龙门架及井架物料提升机安全技术规范》JGJ88-2010 2、《建筑施工计算手册》江正荣编著 格构式型钢井架在工程上主要用于垂直运输建筑材料和小型构件，井架立柱、缀条一般由厂家直接预制，施工现场必须严格按照厂商说明书安装。 一、荷载计算 1.起吊物和吊盘重力（包括索具等）G G = K(Q+q)
133 1 基础检查及划线 设备拆除后，依据矿方提供的纵横中心基准线，对基础进行测量划线，标出滚筒、减速器、电机、轴承座的中心线，以确定各设备位置。设备安装前对原有基础进行检查，确认基础质量满足设备安装要求后方可使用，设备安装后，复测设备纵横位置及标高偏差。 2 设备运输线路 为方便设备零部件托运，机房内矿车轨道（钢轨型号18kg/m，宽度600mm）向西延长4m，设备运至机房西侧，用25t汽车吊进行卸车，拆除在用电动机、减速器。滚筒直径为3000mm，分两部分运输，机房入口尺寸为2200×3500mm，满足要求。设备运输路线如图1所示： 图1 设备运输路线图 3 施工方案 原有主轴装置根据现场情况拆除，机房内利用两台10t手动跑车进行拆装，机房外布置两台25t汽车吊。 吊装绳选用Ф28钢丝绳（型号6×37+FC），钢丝绳破断拉力为363kN，安全系数取8，钢丝绳许用拉力：363kN/8=45.4kN（4.5t）。 安装最大单件重量17.423t。采用4股绳吊装，4×4.5t=18t＞17.423t，满足要求。 3.1 设备拆除 拆除液压站管道接头及控制提升机的缆线并予以保护。拆除地脚螺栓并做好保护，依次拆除在用电动机、减速器、制动器闸座、制动盘、上滚筒、主轴、下滚筒。 3.1.1 电动机、减速器拆除。用厂房内的10t 手动跑车将电机及减速机调至平板车上，直接运出场外，待提升机主轴安装完毕后复装。 3.1.2 提升机主轴及滚筒拆除。机房西侧用 28槽钢及道木布置两个滑道用于主轴运输平移，高度（420mm）与平板车上表面平齐。现场用钢板（δ=16）和钢管（Ф159×8）加工两个临时支架 用于支撑轴承座，高度为400mm。 拆除盘式制动器闸座地脚螺栓，用龙门架及手拉葫芦提起，再用10t跑车吊至平板车上运出，拆除制动盘上的连接螺栓，制动盘分两部分拆除；滚筒分两部分拆除，先拆除上部滚筒，再将下部分滚筒旋转至上部后拆除；将上、下滚筒与主轴轮毂的连接螺栓拆除，焊接处用气割切割，起吊钢丝 浅谈主井提升机技术改造方案 宋启明 （山东省邹城市兖矿新陆建设发展有限公司，山东 邹城 273500） 摘要： 北宿煤矿原主井提升机（型号XKT2×3×1.5B）由洛阳矿山机械厂生产， 1976年投入运行至今，经检测主轴缺陷超出规范要求，需对旧提升机进行改造。文章论述了旧提升机的改造方案，证明了该改造方案的可行性。关键词： 减速机；电动机；滚筒导绳；主轴装置；液压站；盘式制动器中图分类号： TD534 文献标识码：A 文章编号：1009-2374（2012）29-0133-022012年第29期（总第236期）NO.29.2012 （CumulativetyNO.236）
目录 一、工程概况 (1) 二、编制依据 (2) 三、施工升降机选型和定位 (2) 四、施工升降机基础设计 (3) （一）基础概况 (3) （二）物料提升机基础设计 (3) 五、基础施工要求 (6) 六、地下室顶板钢管顶托计算书 (6)
（二）物料提升机基础设计 物料提升机性能参数： 井架自重：16.2/1.8×0.35＝3.15（t） 井架配重、钢丝绳、卷扬机等：2.95（t） 吊笼自重：0.55（t） 工作荷载：1（t） 根据现场施工的情况，确定基础尺寸：3.6m×2.5m×0.2m 基础面标高为-0.30m，采用C30商品砼. 图：井架基础平面图 . 1、地基承载力验算 （1）物料提升机基础荷载计算 计算数据： 基础：G1=3.6×2.5×0.35×2.55＝8.04（t） 井架自重：G2=22.8/1.9×0.35＝3.4（t） 井架配重、钢丝绳、卷扬机等：G3=2.95（t） 工作荷载、吊笼自重：G4=1.45（t） （2）物料提升机基础荷载G： G=1.2×(G1+ G2 +G3) +1.4×G4 =1.2×(8.04+3.4+2.95) +1.4×1.45
=19.30（t） 每平方荷载：193KN/（3.5m*2.7m）=20KN/m2 根据结构设计总说明GS-01，本工程地下室顶板设计荷载为10KN/m2，小于20KN/m2，因此需在地下室顶板用钢管扣件进行回顶。计算书详见地下室顶板钢管顶托计算书。 经过受力分板，基础受力符合要求 （3）物料提升机基础水平力受力较小，不作抗拔力核算，故物料提升机基础安全。 2、基础抗冲切承载力的验算 基底净反力Pj＝（35.02+2.95+0.8）×1.2/（3×2）＝16.53t/m2 基底冲切力计算 根据《建筑地基基础设计规范》（DBJ 15-31-2003）的规定，受冲切承载力应按下列公式验算： F l≤0.7 βhp f t a m h0 F l = Pj A l a m=(a t+a b)/2 并满足式中 βhp——受冲切承载力截面高度影响系数，因为h0＝350<800mm，βhp＝1.0。 α——系数，取α＝1 βhs——受剪切承载力截面高度影响系数，βhs＝（800/h0）1/4，当h0<800mm， 取h0＝800，则βhs＝1 f t ——混凝土轴心抗拉强度设计值，C30砼，f t＝1.27N/mm2 h0——基础冲切破坏锥体的有效高度。h0＝250mm a t——冲切破坏锥体最不利一侧斜截面的上边长。a t=2.1m a b——冲切破坏锥体最不利一侧斜截面在基础底面积范围内的下边 长。冲且破坏锥体的底面在l方向落在基础底面以内，取ab＝b+2h0=2.1+2×0.25=2.6m a m——冲切破坏锥体最不利一侧计算长度。a m=（a t＋a b）/2＝（2.1+2.6）/2＝2.35m
编订：__________________ 单位：__________________ 时间：__________________ 主井提升机司机安全技术操作规程(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-4204-63 主井提升机司机安全技术操作规程 (正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、上岗条件 第1条司机必须经过培训，并经过考试取得合格证后，持证上岗，能独立操作。 第2条有一定的机电基础知识，熟悉《煤矿安全规程》的有关规定。 第3条熟悉设备的结构、性能、技术特征、动作原理、提升信号系统和各种保护装置，能排除一般性故障。 第4条没有妨碍本职工作的病症。 二、安全规定 第5条上班前严禁喝酒，接班后严禁睡觉、看书和打闹。坚守工作岗位，上班时不做与本职工作无关的事情，严格遵守本操作规程及《煤矿安全规程》
的有关规定。 第6条每班前必须配有主、副司机，不得少于2人（不包括实习期内的司机）。实习司机应经主管部门批准，并指定专人进行监护，方准进行操作。 第7条提升机司机应遵守以下安全守则： 1、严格执行交接班制度，接班后应进行一次空负荷试车（连续作业除外）和每班应进行的安全保护装置试验，并做好交接班记录。 2、禁止超负荷运行。 3、非紧急情况，运行中不得使用急停按钮。 4、司机不得擅自调整制动闸。 5、司机不得随意变更控制系统整定值和安全装置整定值。 6、检修后必须试车，并按规定做过卷、松绳保护等项试验。 7、操作高压电器时，应戴绝缘手套，穿绝缘靴或站在绝缘台上，一人操作、一人监护。 8、维修人员进入滚筒工作前，应锁好制动闸并切
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 井塔提升主井提升机安全操作 规程(新版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
井塔提升主井提升机安全操作规程(新版) 一、开车前准备： 1.检查制动系统：启动辅助系统，检查液压系统及各种控制阀的工作是否正常，液压泵指示工作压力为 5.0±0.2MPa，油温在15-65℃之间，液压泵无漏油现象，盘形闸间隙应在0.8-1.5mm之间。 2.检查润滑系统：启动辅助系统后，看操作台润滑系统工作是否正常，指示灯亮否。润滑泵油温为20-55℃，油压为0.25-0.3Map，润滑系统无漏油现象。 3.检查冷却系统：启动辅助系统后，检查主电机，冷却风机运行是否正常。 4.检查操作台：各指示灯能否正常工作，电铃、电笛能否正常工作，其它声光系统是否正常。 5.检查监控站CORDS:启动CORDS监控系统，依次检查提升工作
系统、报警系统等画面是否显示正常。 6.检查图像监控系统MMIS:启动MMIS系统，检查卸矿口、装矿处画面是否 正常、清晰，确认卸矿、装矿处无异常情况。 7.检查程控器和直流变速装置，开车操作之前与主控室提升的人员联系，确认程控器和直流变速器装置工作正常，在主控室值班人员指示下开车操作。 二、开车操作： 1.检查完毕后，启动直流调速装置。 2.根据生产要求选择方式（自动、手动、检修、断开）。 3.司机在看、听清楚开车信号后，按上行／下行按钮，注意电枢电流变化是否正常，如有异常应立即按停车按钮。 4.注意观察CORDS监控站、箕斗运行速度曲线、减速点、加速处变化是否正常，深度指示是否正常，如有异常现象应立即按“紧停”按钮与总调、主控室、信号值班人员取得联系。 5.每次故障排除后，必须征得总调度员、主控室值班人员同意
目录 1 工程概况 (1) 2 物料提升机基础加固方法及荷载计算 (1) 3 满堂脚手架加固计算书 (2)
1 工程概况 无锡万达文化旅游城B2-1地块位于无锡市滨湖区太湖新城，基地西临长广溪湿地公园，东邻蠡湖大道，北侧为B1地块。项目由13栋 6层多层住宅(局部7层)、2栋1层沿街商业及一座整体一层地下车库组成(无人防)，小区总建筑面积约为83608m2，其中地上 47568m2，地下36040m2。建筑物高度21.4米。施工物料提升机安装高度24米。本工程±0.000相当于绝对标高4.800m。 工程名称：XDG-2014-42号地块开发建设项目B2-1施工工程 建设单位：无锡万达城投资有限公司 设计单位：中国建筑上海设计研究院有限公司 监理单位：安徽省建设监理有限公司 勘察单位：无锡市民用建筑设计院有限公司 总包单位：中建八局第三建设有限公司 SS100施工物料提升机是一种主要在建筑施工中用于提升物料的货用垂直运输设备。它是由一只吊笼，在卷扬机构的牵引下，沿标准节内导轨作上下垂直运动来达到运送物料的目的。吊笼的额定载重量为800KG，额定提升速度为25m/min，整机的独立高度为12m，通过附墙最大安装高度可达60M。同时，该机还配备有停靠装置、上下限位装置、防断绳装置、电器连锁装置。因此，SS100施工物料提升机是中低层建筑施工中理想的一种快捷、安全、高效、经济的建筑施工设备。 因物料提升机基础座落在地下一层车库顶板上，顶板结构板厚250mm。为保证地下室底板具有足够的承载力，确保物料提升机的使用安全，对物料提升机布置的位置，在地下室车库底板与施工升降机基础承台间进行支撑加固。 2 物料提升机基础加固方法及荷载计算 根据施工升降机说明书，选用基础尺寸为3.5mX3m，基础板厚为300mm，基础内配14@200双层双向钢筋，混凝土强度等级为C30。 在升降机基础部位3.5mX3m范围内的地下车库用Ф48X3.0mm钢管盘扣搭设满堂脚手架支撑体系作为对地下室顶板加固。 加固做法：
荆门星球?世界城一期项目 物料提升机基础施工方案 编制人： 审核人： 审批人： 编制单位：龙元建设集团股份有限公司 2016年月日
物料提升机基础施工方案 一、工程概况 荆门星球?世界城一期项目为：地下1-2层、商业4-5层、1#楼、3#楼（公寓楼） 及4#楼（SOHO商业）为地上30层（包含地下商业部分）、2#楼（写字楼）地上25层（包含地下商业部分）、建筑面积约为241009.74㎡，其中地下室建筑面积约为47545.86㎡，地上建筑面积193463.88㎡、其中集中商业百货建筑面积95422.33㎡、30层SOHO建筑面积18467.5㎡、30层公寓建筑面积50102.86㎡、25层写字楼建筑 面积29471.19㎡，施工总承包单位承接项目施工工作内容为的土方工程、基坑支护、 桩基、基础及主体结构工程、装修工程、安装工程等。 工程名称:荆门星球?世界城一期项目工程。 工程地点:荆门市掇刀区虎牙关大道9号。 建设项目法人:荆门民诚置业股份有限公司。 设计单位:杭州经纬建筑设计有限公司。 结构型式:地下1-2层、商业4-5层、1#楼、3#楼（公寓楼）及4#楼（SOHO商业）为地上30层（包含地下商业部分）、2#楼（写字楼）地上25层（包含地下商业部分）。 该工程拟采用3台物料提升机，均安装在地下室顶板上。 二、物料提升机技术方案 （一）、物料提升机基础 1、物料提升机基本参数 物料提升机型号：标准节长度：2m； 架设总高度：26m；（13节）底笼长：3.5m； 底笼宽：1.7m；底笼高：1.95m； 标准节重：100kg；吊笼载重：1000kg； 单个吊笼重: 1750kg； 两边架体总质量：100*13*2=2600kg 基础:4*0.7=2.8㎡

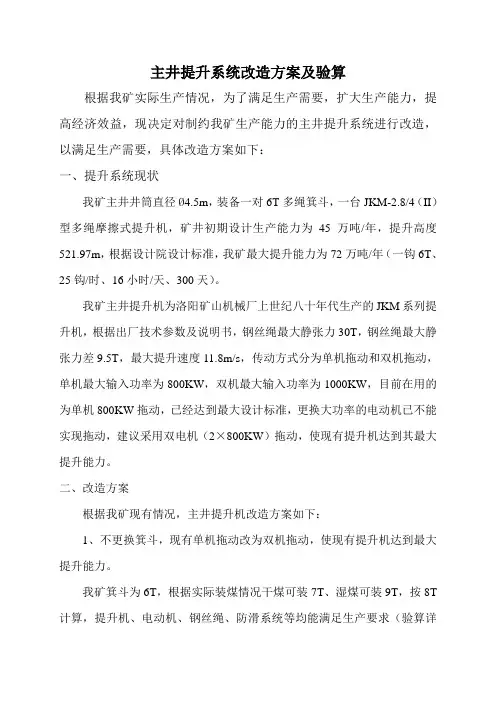

主井提升系统改造方案及验算 根据我矿实际生产情况，为了满足生产需要，扩大生产能力，提高经济效益，现决定对制约我矿生产能力的主井提升系统进行改造，以满足生产需要，具体改造方案如下： 一、提升系统现状 我矿主井井筒直径?4.5m，装备一对6T多绳箕斗，一台JKM-2.8/4（II）型多绳摩擦式提升机，矿井初期设计生产能力为45万吨/年，提升高度521.97m，根据设计院设计标准，我矿最大提升能力为72万吨/年（一钩6T、25钩/时、16小时/天、300天）。 我矿主井提升机为洛阳矿山机械厂上世纪八十年代生产的JKM系列提升机，根据出厂技术参数及说明书，钢丝绳最大静张力30T，钢丝绳最大静张力差9.5T，最大提升速度11.8m/s，传动方式分为单机拖动和双机拖动，单机最大输入功率为800KW，双机最大输入功率为1000KW，目前在用的为单机800KW拖动，已经达到最大设计标准，更换大功率的电动机已不能实现拖动，建议采用双电机（2×800KW）拖动，使现有提升机达到其最大提升能力。 二、改造方案 根据我矿现有情况，主井提升机改造方案如下： 1、不更换箕斗，现有单机拖动改为双机拖动，使现有提升机达到最大提升能力。 我矿箕斗为6T，根据实际装煤情况干煤可装7T、湿煤可装9T，按8T 计算，提升机、电动机、钢丝绳、防滑系统等均能满足生产要求（验算详
