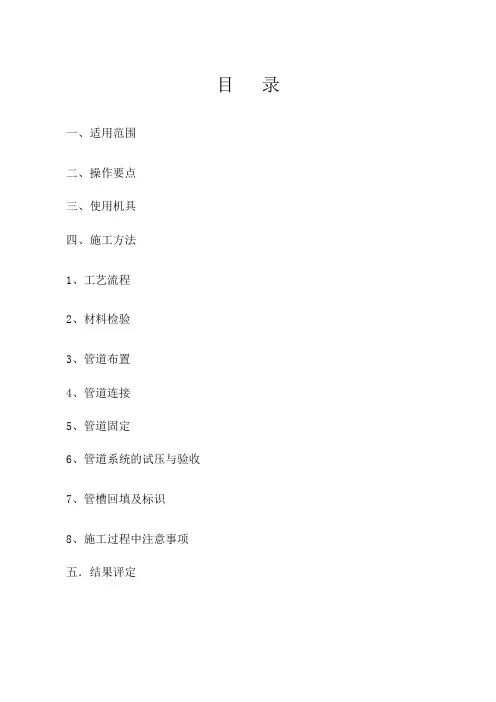

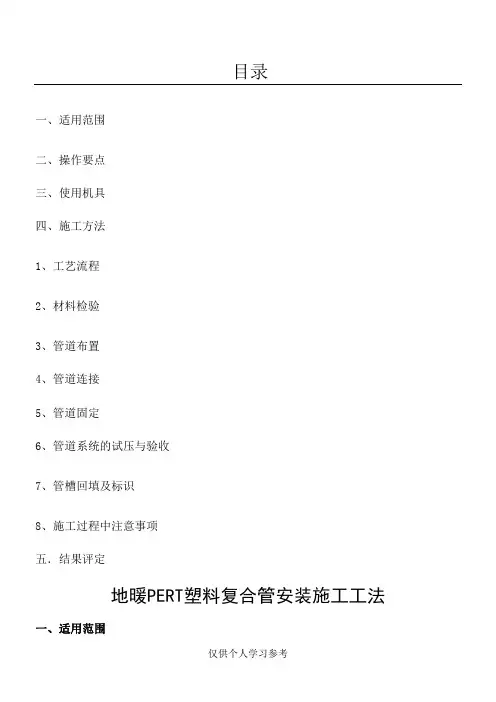

目录
一、适用范围
二、操作要点
三、使用机具
四、施工方法
1、工艺流程
2、材料检验
3、管道布置
4、管道连接
5、管道固定
6、管道系统的试压与验收
7、管槽回填及标识
8、施工过程中注意事项
五．结果评定
地暖PERT塑料复合管安装施工工法一、适用范围
本工法适用于采暖管道采用地暖PERT塑料管埋地的安装工程;
二、操作要点
1、埋地或明覆的金属管道与地暖PERT 塑料管的连接,应采用PERT 内丝转换连接;
2、地暖PERT 塑料管热熔时电压、电流、环境、温度、湿度等要求较高,所以在施工过程中要特别注意,热熔前要认真做试件,严格按施工规范进行操作,并对热熔口做好记号,以防止出现热熔未熔合、有裂纹等现象;
3、热熔面应清洗干净、热熔面管口应平齐;
三、使用机具
使用的机具主要包括：电热熔机、PERT 专用剪刀;
四、施工方法
1、工艺流程
2、材料检验
管材、管件的验收
2.1.1接受管材、管件必须进行验收;验收内容包括：产品合格证、质量保证书、各项性能检验报告、规格数量、包装情况及管材、管件的质量等;
2.1.2 验收管材、管件时,应在同一批中抽样,并按现行质量建筑给水排水及采暖质量验收规范的规定内容进行检查,必要时进行全面检测;
存放
2.2.1管材管件应存放在通风良好、温度不超过40℃的库房或简易场地;不允许与火焰及高温物体接触;若存放时间较长则应有遮盖物;
2.2.2管才应水平堆放在平整的支撑物或地面上,堆放高度不宜超过1.5m;
搬运
2.3.1管材在搬运装卸过程中,应避免管材包装袋破裂;不得抛掷,拖拽,不允许与硬物利器碰撞;
2.3.2寒冷天搬运管材、管件时,严禁剧烈撞击,小心轻放;
2.3.3内丝、外丝转换接头应单独存放,应注意防护丝扣损坏;
3、管道布置
在沟槽内铺设管道时,应先清理管槽内杂物,管沟清理干净,对管槽标高进行复测,检查是否符合设计要求,然后在管槽底部敷设保温板保温板一般选用聚苯板,保温板应铺满管槽地面,
管道敷设在保温板中间;
地由于PERT管的盘卷一般尺寸为200米,裁管下料之前,应在施工现场测量定位,测得两管件之间管道的实际距离,通盘考虑如何充分利用材料,避免出现余量过多而浪费材料,然后把下好的料放进管槽中保温板上;
管道切割应使用专用工具;当管径DN≤25mm时,应使用专用管剪,管径DN＞25mm时,使用专用割管刀；切断后,切口应平整,断口面应垂直于管轴线;否则,会影响管道的连接质量,造成渗漏或截面减小;
采暖供回水在一起时应保证管道敷设应排列整齐,间距一般为100～300mm,误差不应大于10mm；转弯处,弯曲半径应一致,弯曲半径R≥8DD指管外径;
管道穿越墙时应设钢套管,套管规格至少大于管材一个规格;套管内不允许有热熔接头,穿墙套管两端与墙平,穿越卫生间隔断墙的套管应用油麻填实严密;
管道弯曲,当管径DN≤25mm时,可用直接手工弯管或采用专用弯管工具；当管径DN＞25mm时,宜用电热风吹热风加热弯曲的方法;
在管道三通处必须保证三根管道的垂直度,不能使三通配件受到扭力;
管道与阀门、热量表连接时必须增加PERT内丝直接,管道与钢管、散热器连接时必须增加PERT内丝直接;
4、管道连接
管道热熔连接应在沟槽验收合格、管道合理布置后进行;
管道热熔连接主要是PERT管道与管道配件的连接;热熔时用尺子和铅笔在管端测量并标绘
出热熔深度线,热熔深度,应符合要求;接通热熔工具电源,待达到工作温度220-250℃指示灯亮后,方可开始操作;熔接弯头或三通时,按设计图纸要求,应注意其方向,在管件和管材的直线方向上,用辅助标志标出位置;
管道在穿越或在工程中断及每次施工收工后,管口应封堵,禁止杂物进入;
5、管道固定
地热PERT管应设固定装置,用固定卡固定,埋地直管道每1000mm设一个固定卡,明装管道长度大于600mm时,需设固定卡固定;
地热PERT管弯头两端、三通等管件两端距管件150mm各设固定卡一个;
6、管道系统的试压与验收
管道试压采用自来水作介质,应缓慢向管道内注水,并排出管道内的空气;强度试验压力应为实际使用压力的倍,但不得小于,保压2小时;严密性试验压力应为管道实际使用压力的倍,保压8小时;管道用气作介质试压时,试验过程用肥皂水反复涂抹连接处检查;
对地暖PERT管道采用分户试压,试压合格后,管道内应充水不小于的压力,保证后续回填过程中人为损害时能及时发现;
如试压过程发现渗漏,应在渗漏点处做记号,然后泄水,泄完水后对渗漏点进行维修,维修合格后重新试压;
7、管槽回填及标识
管道试压合格后应立即回填,采用炉渣会等保温材料把地暖PERT管抱实,炉渣会应高出PERT 管10mm;
在炉渣层表面再做保护层和找平层,表层应与其它地面层有明显区别或在表层用红漆等涂料作标识,以避免装修房屋时将管道破坏;
8、施工过程中注意事项
由于地暖PERT塑料复合管为新型管材,国家并无专门的规范和规程,安装过程中可参阅管道厂家的企业标准进行施工;
五、结果评价
地暖PERT管道为聚乙烯型管材,解决了以前地暖PEX等管材不能热熔的特点,节约了管材,并提高的施工效率,广泛用于采暖领域;
目录 一、适用范围 二、操作要点 三、使用机具 四、施工方法 1、工艺流程 2、材料检验 3、管道布置 4、管道连接 5、管道固定 6、管道系统的试压与验收 7、管槽回填及标识 8、施工过程中注意事项 五．结果评定 地暖PERT塑料复合管安装施工工法一、适用范围 本工法适用于采暖管道采用地暖PERT塑料管埋地的安装工程; 二、操作要点
1、埋地或明覆的金属管道与地暖PERT 塑料管的连接,应采用PERT 内丝转换连接; 2、地暖PERT 塑料管热熔时电压、电流、环境、温度、湿度等要求较高,所以在施工过程中要特别注意,热熔前要认真做试件,严格按施工规范进行操作,并对热熔口做好记号,以防止出现热熔未熔合、有裂纹等现象; 3、热熔面应清洗干净、热熔面管口应平齐; 三、使用机具 使用的机具主要包括：电热熔机、PERT 专用剪刀; 四、施工方法 1、工艺流程
2、材料检验 管材、管件的验收 2.1.1接受管材、管件必须进行验收;验收内容包括：产品合格证、质量保证书、各项性能检验报告、规格数量、包装情况及管材、管件的质量等; 2.1.2 验收管材、管件时,应在同一批中抽样,并按现行质量建筑给水排水及采暖质量验收规范的规定内容进行检查,必要时进行全面检测; 存放 2.2.1管材管件应存放在通风良好、温度不超过40℃的库房或简易场地;不允许与火焰及高温物体接触;若存放时间较长则应有遮盖物; 2.2.2管才应水平堆放在平整的支撑物或地面上,堆放高度不宜超过1.5m; 搬运 2.3.1管材在搬运装卸过程中,应避免管材包装袋破裂;不得抛掷,拖拽,不允许与硬物利器碰撞; 2.3.2寒冷天搬运管材、管件时,严禁剧烈撞击,小心轻放; 2.3.3内丝、外丝转换接头应单独存放,应注意防护丝扣损坏; 3、管道布置 在沟槽内铺设管道时,应先清理管槽内杂物,管沟清理干净,对管槽标高进行复测,检查是否符合设计要求,然后在管槽底部敷设保温板保温板一般选用聚苯板,保温板应铺满管槽地面,
P E R T管道施工工法标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
目录 一、适用范围 二、操作要点 三、使用机具 四、施工方法 1、工艺流程 2、材料检验 3、管道布置 4、管道连接 5、管道固定 6、管道系统的试压与验收 7、管槽回填及标识 8、施工过程中注意事项 五．结果评定 地暖PERT塑料复合管安装施工工法一、适用范围 本工法适用于采暖管道采用地暖PERT塑料管埋地的安装工程。 二、操作要点
1、埋地或明覆的金属管道与地暖PERT 塑料管的连接，应采用PERT 内丝转换连接。 2、地暖PERT 塑料管热熔时电压、电流、环境、温度、湿度等要求较高，所以在施工过程中要特别注意，热熔前要认真做试件，严格按施工规范进行操作，并对热熔口做好记号，以防止出现热熔未熔合、有裂纹等现象。 3、热熔面应清洗干净、热熔面管口应平齐。 三、使用机具 使用的机具主要包括：电热熔机、PERT 专用剪刀。 四、施工方法 1、工艺流程
2、材料检验 管材、管件的验收 2.1.1接受管材、管件必须进行验收。验收内容包括：产品合格证、质量保证书、各项性能检验报告、规格数量、包装情况及管材、管件的质量等。 2.1.2 验收管材、管件时，应在同一批中抽样，并按现行质量《建筑给水排水及采暖质量验收规范》的规定内容进行检查，必要时进行全面检测。 存放 2.2.1管材管件应存放在通风良好、温度不超过40℃的库房或简易场地。不允许与火焰及高温物体接触。若存放时间较长则应有遮盖物。 2.2.2管才应水平堆放在平整的支撑物或地面上，堆放高度不宜超过1.5m。 搬运 2.3.1管材在搬运装卸过程中，应避免管材包装袋破裂。不得抛掷，拖拽，不允许与硬物利器碰撞。 2.3.2寒冷天搬运管材、管件时，严禁剧烈撞击，小心轻放。 2.3.3内丝、外丝转换接头应单独存放，应注意防护丝扣损坏。 3、管道布置
地暖工程施工细部做法（图解说明） 1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。 常规地暖施工层次解剖图 2、卫生清理，建筑垃圾及灰尘
3、绝热层的铺设： 铺设绝热层的地面应平整、干燥、无杂物。墙面根部应平、直且无积灰现象。绝热层的铺设应平整，绝热层相互间的接缝应严密。直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。 聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40 重视边角隔热层的设置和就位 伸缩缝的设置： 1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。 2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
地暖施工方案 一、工程概况 本工程锁闭阀后的管道采用PPR管，室内辐射采暖埋地管道采用PE-RT盘管，压力等级为S4，工作压力为0.8MPa。 （1）、施工准备 1、地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。施工方案及其它工种的配合措施。安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。 2、加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。 3、安装过程中，应防止油漆、沥青或其它化学溶剂与PE-RT管材、管件接触并采取措施，以防管道被尖锐物品刺伤。 4、管道系统安装间断或完毕的敝口处，应随时封堵。 5、绝热层应铺设在平整的基础上。 6、按设计图纸的要求，进行配管，同一通路的加热管应保持水平。 7、加热管的弯曲半径、PE-RT管不宜小于5倍管外径。 8、填充层内的加热管不得有接头。 9、采用专用工具断管，断口应平整，断口面应垂直于管辐线。 （2）、施工操作流程 1、对找平层的要求：地板采暖工程施工前要求地面平整，无任何凹凸不平及沙石碎块，钢筋头等现象。因此要求土建应做水泥砂浆找平层，将地面清扫干净。电线管只允许垂直穿过地板供暖层。过门处、面积超过30㎡活房间长度超过6m时，设置间距<6m，宽度>5㎜的伸缩缝，缝中填充弹性膨胀材料。管道穿越伸缩缝处，设100㎜长的柔性套管。 2、分集水器的安装 A：应与地面垂直，牢固固定于墙面。 B：立管高不得小于150mm，不宜大于700mm，而且每层分配器安装位置宜相同。
3、保温层的铺设：在找平层上铺设一层20mm厚>20kg/m3的聚苯板（卫生间为20mm厚>30kg/m3的挤塑板）。 4、低温管的铺设 A：环路要求：严格按照系统设计方案施工，成品保护，打压实步骤进行。 B：管路固定：加热管应加以固定，塑料卡将加热管绑扎在铺设于保温层表面的上。 C: 加热管上铺设一层20*20㎜的钢丝网。 5、螺纹套管的安装与处理：管间距小于等于10厘米或过墙处、或加伸缩缝处安装螺纹套管套管，穿墙套管出墙部分不少于5厘米。 6、铺盖层的要求：回填细石混凝土覆盖层的高度40㎜。 7、抹水泥沙浆找平层 8、打压试验，无漏水达到设计要求为合格。 9、验收交工 （3）、应注意的事项 1、在试压合格后，进行C20细石混凝土填充层的浇捣。 2、填充层的养护周期，应不小于48小时。 3、混凝土填充层浇捣和养护过程中，系统应保持不小于0.8Mpa的压力。（4）、地面层的施工 1、在填充层养护期满之后，方可进行地面层的施工。 2、在地层及其找平层施工时，不得剔凿填充层或向填充层楔入钉子等物品。（5）、安全生产和成品保护 1、加热管和绝热材料，不得直接接触明火。 2、加热管、分水器严禁攀踏，用作支撑或借作它用。 3、在地板辐射采暖的安装过程，不宜与其它施工作业同时交叉进行，应分层或分单元独立施工。 4、混凝土填充层的浇捣和养护过程中严禁进入踩踏在养护期满之后，敷设加热管的地面，应设置明显标志，加以妥善保护，严禁在上面运行重负苛或放置高温物体，避免剔凿或钉入物体。 5、地暖作业邻接室外无遮挡的应设立相应的遮蔽措施。
1、地暖系统有多厚? 地暖系统主要分为绝热层、防潮层、固定层、管道层、储热层、地面面层。整体厚度大概在8厘米左右！ 2、地暖地表温度是多少？ 地暖地表温度根据不同区域有不同的设计温度！参照地暖国家行业标准JGJ 142—2004 J365—2004 区域特征适宜范围最高限值 人员经常停留区24—26 28 人员短期停留区28-30 32 无人停留区35-40 42 浴室及游泳池30-33 33 3、错层的房子可否采用地热采暖方式? 答案是肯定的,在设计时需注意分水器高度,如面积大，可将错层分上下两套系统设计！4、地热系统回路越多越好么? 答案是否定的! 首先,地热国家标准中提到(第3。6。1条)，每环路加热管的进、出水口，应分别与分、集水器相连接。分、集水器直径应不小于总供回水管直径，且分、集水器最大断面流速不宜大于0.8m/s。每个分、集水器分支环路不宜多于8路！ 为什么不宜超过8路呢,大多数业主家的进户供暖管线都是1寸或6分的，压力在3公斤左右，压差在0。05—0。2公斤不等（系统主要靠这个压差来循环）。回路越多,越需要更多的水量和压力差来确保系统的循环，当压差与水流量不变时，回路越多循环就越差，甚至有些回路不循环,对于系统不平衡的地热更是雪上加霜。 5、地热系统可以承受多大重量？ 地暖系统地面的承重为2吨/平方米。（指按照国家标准设计施工的数据） 6、地暖管间距多少为宜？ 地暖管间距根据供暖条件和房间格局的不同，设计范围在100MM-300MM之间，以沈阳地区为例,一般管材间距在200MM左右。 7、集中供热的小区，可以安装地板采暖系统吗？ 当然可以。暖气或中央空调集中供热的小区热水供应温度为60—90℃，如果直接连接地板采暖系统显然温度过高，不仅会因地表温度过高造成人体不适，还降低了地暖系统的寿命。但可采用混流技术，在集中供热入户端设立混流旁路连接地板采暖系统,将地板采暖系统的水温控制在地暖所需的45—55℃温度，即可使用地板采暖系统。 8、采用地板采暖系统，必须专门购买锅炉吗？ 不一定，不同的楼盘在交房时一般都有用于供暖的热源(天然气、电、太阳能、地源热泵、空气源热泵、其他系统余热等)。当然,有些时候需要对现有的热源进行一些改造，譬如，现在开发商都是按照小区最大采暖面积所需热负荷进行锅炉型号选择，对于小区内较大的户型,采用地暖后热水循环管路加长,锅炉自带管道循环泵扬程可能不够,导致地暖系统温度上不去，这时就可能需要增加一个管道循环泵，这种情况要经计算后判定。 9、如何选择地板采暖产品? 首先，要选择经验丰富的专业地暖公司。地暖行业素有“三分产品、七分安装”的特点,采暖系统从方案设计、产品选型、施工安装到售后服务,专业性不言而喻,如果没有专业人员的参与，一方面会影响采暖效果或导致系统寿命大为降低,另一方面会在长期使用中加大系统能耗、增加使用费用。 其次，要选择性能优异的产品、性价比较高的系统。地板采暖是一项系统工程,经验丰富
埋地聚乙烯管道工程技术规范 埋地聚乙烯管道工程技术规范（以下简称“本规范”）适用于埋地聚乙烯管道工程施工。本规范实施之前与发包人协商一致，依据建设项目的不同地质和实际情况、施工技术要求，确定本规范的适用范围。 一、聚乙烯管材 1.1聚乙烯（PE）材料以热熔接口技术组成管道系统，允许使用不同号径和材质的材料，但应符合国家标准规定。允许在管道系统中安装接头和组件，以满足设计要求。 1.2复合材料（PERT、PE-AL-PERT）允许使用热熔焊接，但其材料必须经检验，符合施工设计要求，应符合材料生产厂商的质量要求。 1.3使用复合材料构成的管道需要特别的施工技术要求，例如：温度、挤出机器、焊接工艺参数等。 二、管道安装质量 2.1管道安装在除去地基内隐蔽部位的安装应采取数值模拟、试验等方法，确保其安装质量。 2.2所有混凝土结构、钢筋结构、角钢支架及管架等，必须符合国家标准规定，并通过国家认可的检测机构的检测，确保质量指标。 三、管道施工 3.1管道施工活动中，应遵守施工文件和技术要求，使施工质量满足设计的要求。 3.2施工作业前，应进行检查，识别可能碰撞障碍，确定设备、施工工具的安全使用位置，根据现场条件安排施工工序。 3.3施工作业中，应建立施工日志，根据工艺流程进行实时记录，保证施工信息的可靠性。 3.4施工作业中，应严格遵守处理渣土、废弃物、检验及质量控制等生产安全规定，确保现场安全状况。 四、管道接头与回填 4.1接头与回填必须确保质量，其材料、技术要求应符合国家标准要求。 4.2管道安装完毕后，应测试施工质量，进行清理回填。回填材料应稳定、高强度，严禁使用混凝土添加合金。
pert保温管施工标准 随着工业领域的飞速发展以及节能环保的重要性日益凸显，保温材料的需求量也在逐渐增加。而pert2型保温管作为一种保温材料，以其优越的性能和方便的施工方法，受到了广泛关注和应用。 pert2型保温管是一种采用聚乙烯材料制作而成的保温管道，其内部填充着特殊的保温材料，能够有效地减少热量的散失，提高管道的保温性能。此外，pert2型保温管还具有良好的耐高温性能和抗渗漏能力，能够适应各种恶劣施工环境。 在进行pert2型保温管的施工过程中，首先需要进行施工准备工作。施工前需要检查施工区域的环境是否符合施工要求，确认周围无障碍物以及基础处于良好状态。同时，还需要对所使用的pert2型保温管进行检查，确保其质量符合要求。进入正式施工阶段后，首先需要将pert2型保温管进行切割，并根据实际情况进行弯曲，以适应管道的走向。切割时要注意保证切口平整，并使用相应的工具进行修整。然后，将pert2型保温管套入管道中，确保其与管道的贴合度良好。在套入过程中，可以适当使用专用的润滑剂，以减少摩擦力，提高施工的效率。 保证pert2型保温管与管道贴合后，需要进行固定。常用的固定方式有扣环固定、胶带固定、镀锌钢带固定等。在固定时要注意使用可靠的固定材料，并根据管道的实际情况确定固定点的位置和数量，以确保pert2型保温管的牢固性和稳定性。
施工完毕后，还需要对pert2型保温管进行维护和保养。定期检查管道是否有渗漏现象，并及时采取相应措施进行修复。同时，还要保持管道周围的清洁，避免积尘和杂物对管道的影响。 pert2型保温管施工方法简单方便，适用性强，能够有效地提高管道的保温性能和使用寿命。在进行施工时，需要注意施工区域的环境条件和pert2型保温管的质量要求，以保证施工的顺利进行和施工质量的可靠性。通过科学规范的施工方法，我们可以更好地利用pert2型保温管的优势，为各个行业的发展提供强有力的支撑。
pert管连接方式-回复 【pert管连接方式】：全面解析及步骤演示 Pert管，全称为耐热聚乙烯管（Cross-linked Polyethylene Pipe），是一种广泛应用在建筑给排水、地板采暖等领域的塑料管材。其优异的耐温性、抗压性和柔韧性使之成为现代管道工程的理想选择。而在实际安装过程中，了解并掌握PERT管的正确连接方式至关重要。本文将详细介绍pert管的常见连接方式及其操作步骤。 一、热熔对接连接 1. 准备工作： 首先，确保需要连接的pert管材端部平整无毛刺，切割工具应锋利以避免产生裂口或碎屑。同时，检查热熔器是否正常工作，设定好适合pert 管的热熔温度和时间。 2. 加热管材： 将pert管材插入到预热好的热熔器中，按照管材直径和壁厚调整热熔深度和时间，一般加热至管材外表面微微发红即可。 3. 对接连接： 取出已加热的pert管材，在保持管材熔融状态下迅速进行对接，同时
利用外力如专用夹具保持两管端面贴合并旋转1/4圈，以保证熔融材料均匀分布形成完整而紧密的熔接层。 4. 冷却定型： 对接完成后，不可立即移动或受力，需等待一段时间让接口自然冷却固化，形成牢固的热熔连接。 二、机械式连接（卡箍连接） 1. 切割与清理： 同样需要先对pert管进行精确切割，并清除端口杂质和毛刺，确保接口平滑。 2. 装入卡箍： 将pert管插入特制的金属卡箍内，注意要确保管材插入深度符合卡箍设计要求，且管材两端在卡箍内的位置对齐。 3. 紧固连接： 使用扳手或其他专用工具旋紧卡箍上的螺栓，直至达到规定的扭矩值，使卡箍紧紧包覆在pert管上，从而实现稳固连接。 三、套筒式连接
PE-RT的基础知识之二：技术特性 1、PE-RT成型加工技术特性： PE-RT属中密度聚乙烯，作为耐热聚乙烯，它在生产加工过 程中无需交联，生产工艺简单、容易控制，管材质量稳定可靠。PE-RT对加工设备的适用性较强，一般聚烯烃单螺杆挤 出机均可完成PE-RT的成型加工。(注：设备推荐配置： 低压缩比的屏障型螺杆，压缩比为2.2~2.5，口模间隔 = 管材厚度× 1.7，快速喷淋冷却方式) PE-RT的加工温度范围不是很宽，其熔体温度一般控制在190℃左右，挤出机温度设定：160~200℃，管材生产时若温度过高，其熔体强度低，会影响其成型的稳定性。管件的注塑成型一样应采取低温低压机理，要求冷却必须均匀。其成型收缩率及成型后收缩率都比聚丙烯大。在实际生产过程中应随时根据PE-RT的材料特性进行工艺参数的设定和调整。 2、PE-RT物理技术特性： 1)、优异的长期静液压(LTHS)性能： PE-RT是专门为采暖系统而设计的中密度乙烯－辛烯共聚物，不需交联，便能在高温高压下呈现优异的长期静液压性能。其原因在于：它使用乙烯和辛烯作为共聚单体，通过适度的分子设计来控制其分子量和“链段”分布，从而达到了在无需交联情况下的耐高温性能。 2)、优异的抗冲击性能：
PE-RT是具有较高分子量的乙烯和辛烯共聚树脂，它特有的线性乙烯主链和辛烯短支链分支，使之具有优异的抗冲击性能。 3)、优异的柔韧性： 和其它管道相比，PE-RT管的弯曲半径为5倍的管材直径，PE-RT管在管道施工过程中可以通过盘卷和弯曲的方法，降低施工成本。其特有的“应力松驰性能”和热熔连接方式可减少质量事故。 4)、优于PB或PP-R的热传导性： PE-RT的热传导系数为0.4w/m.K，与PEX相当，远高于PP-R 的0.22 W/m.K和PB的0.17 w/m.K，在采暖应用中可以提高热传导效率。 5)、可回收性： 在生产过程中产生的废弃边角料和不合格的管材和管 件均可在制造商的企业内再次加工利用，不会对环境造成污染。
地暖施工方案 地暖施工方案1 （一）一般规定 1、板辐射供暖的安装工程，施工前应具备下列条件： ⑴设计图纸及其它技术文件齐全。 2、地板辐射供暖的安装工程，环境温度宜不低5℃。 3、地板辐射供暖施工前，应了解建筑物的结构，熟悉设计图纸、施工方案及其它工种的配合措施。 安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。 4、加热管安装前，应对材料的外观和接头的配合公差进行仔细检查，并清除管道和管件内外的污垢和杂物。 5、安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。 6、管道系统安装间断或完毕的敞口处，应随时封堵。 ⑵经批准的施工方案或施工组织设计已进行技术交底。 ⑶施工力量和机具等，能保证正常施工。 ⑷施工现场、施工用水和用电、材料储放场地等临时设施，能满足施工需要。 （二）绝热层的铺设 1、绝热层应铺设在平整的基地上。
2、绝热层应铺设平整、搭接严密。当敷有真空镀铝聚脂薄膜或玻璃布基铝箔贴面层时， 3、除将加热管固定在绝热层上的塑料卡钉穿透外，不得有其它破损。 （三）加热管的配管和敷设 1、按照设计图纸的要求，进行放线并配管。同一通路的加热管应保持水平。 2、加热管的弯曲半径，PERT管有宜小于5倍管外径。 3、填充层内的加热管不应有接头。 4、采用专用工具切管，断口应平整，断口面应垂直于管轴线。 5、加热管应加以固定，可以分别采用以下的固定方法： ⑴用固定卡子将加热管直接固定在敷有复合面层的绝热板上。 ⑵用扎带将加热管绑扎在铺有复合面层的钢丝网上。 ⑶卡在铺设于绝热层的表面的专用管架或管卡上。 6、加热管固定点的间距，直管段不应大于700mm，弯曲管段不应大于350mm。 2、加热管的弯曲半径，PERT管有宜小于5倍管外径。 3、填充层内的加热管不应有接头。 4、采用专用工具切管，断口应平整，断口面应垂直于管轴线。

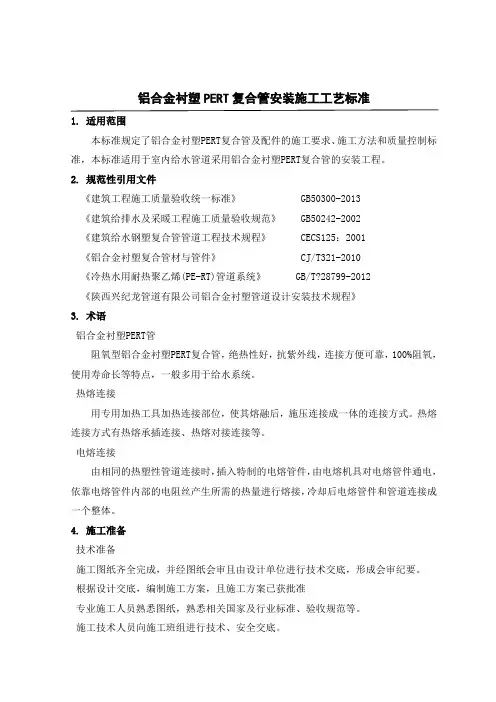

铝合金衬塑PERT复合管安装施工工艺标准 1. 适用范围 本标准规定了铝合金衬塑PERT复合管及配件的施工要求、施工方法和质量控制标准，本标准适用于室内给水管道采用铝合金衬塑PERT复合管的安装工程。 2. 规范性引用文件 《建筑工程施工质量验收统一标准》 GB50300-2013 《建筑给排水及采暖工程施工质量验收规范》 GB50242-2002 《建筑给水钢塑复合管管道工程技术规程》 CECS125：2001 《铝合金衬塑复合管材与管件》 CJ/T321-2010 《冷热水用耐热聚乙烯(PE-RT)管道系统》 GB/T 28799-2012 《陕西兴纪龙管道有限公司铝合金衬塑管道设计安装技术规程》 3. 术语 3.1 铝合金衬塑PERT管 阻氧型铝合金衬塑PERT复合管，绝热性好，抗紫外线，连接方便可靠，100%阻氧，使用寿命长等特点，一般多用于给水系统。 3.2 热熔连接 用专用加热工具加热连接部位，使其熔融后，施压连接成一体的连接方式。热熔连接方式有热熔承插连接、热熔对接连接等。 3.3 电熔连接 由相同的热塑性管道连接时，插入特制的电熔管件，由电熔机具对电熔管件通电，依靠电熔管件内部的电阻丝产生所需的热量进行熔接，冷却后电熔管件和管道连接成一个整体。 4. 施工准备 4.1 技术准备 4.1.1施工图纸齐全完成，并经图纸会审且由设计单位进行技术交底，形成会审纪要。 4.1.2根据设计交底，编制施工方案，且施工方案已获批准 4.1.3 专业施工人员熟悉图纸，熟悉相关国家及行业标准、验收规范等。 4.1.4施工技术人员向施工班组进行技术、安全交底。
