施工工法
工法名称：卫生级管道施工工法工法类别：工业安装工程
工法级别：企业级工法
编制单位：中国三安建设有限公司
目录
一、前言 (3)
二、工法特点 (3)
三、适用范围 (3)
四、工艺原理 (3)
五、施工工艺流程及操作要点 (3)
(一)卫生级管道施工工艺流程 (3)
(二)卫生级管道施工要点 (4)
六、材料与机具设备 (9)
(一)主要施工机具 (9)
(二)材料 (9)
七、质量控制 (9)
(一)认真贯彻质量标准要求 (9)
(二)积极组织质量培训 (10)
(三)精心技术管理工作 (10)
(四)加强质量记录控制 (10)
(五)加强质检巡检力度 (10)
(六)严格的岗前考核、培训 (10)
(七)现场指导检查 (11)
(八)保持高效的沟通 (11)
(九)完善的资料管理 (11)
八、安全措施 (11)
（一）现场安全基本要求 (11)
（二）安全生产管理制度 (12)
（三）安全生产检查 (12)
（四）安全施工措施 (12)
九、环境保护措施 (13)
十、效益分析 (13)
十一、工程应用实例 (14)
卫生级管道施工工法
一、前言
伴随着改革开放后社会快速发展，方便食品和饮料迅速进入大众消费者的生活，国际上的知名食品饮料生产厂商迅速进入中国，各厂商以其各自饮料的独特口味、口感迅速占领各自的市场。要调制出这些让大众消费者喜欢的口味饮料，所有生产厂家都有自己独立的调配车间。调配车间的设备和联接设备的卫生级管道系统则是高品质饮料制备的关键所在，我公司多年来在可口可乐、康师傅、健力宝等安装了多套这样的系统。本工法结合我公司结合多年来安装调配车间设备及卫生级管道的实践经验，总结出一套通用的安装工作流程及关键工艺的操作要点，力求能够指导类似设备及管道的安装工作。（本工法的核心内容也适应制药厂核心制备设备的安装）。
二、工法特点
卫生级管道为医药、食品、电子等行业很多工艺介质提供无污染、耐腐蚀、内壁光洁等良好的介质输送环境。不锈钢管道的施工质量会直接影响到产品的品质，因此在卫生级管道施工过程中，必须控制好施工工艺及各项焊接工艺参数。本工法根据对多个项目卫生级管道施工技术的归纳总结，得出一套较为完整的施工工艺规程，对现场进行高效高质量的卫生级管道施工有很强的指导意义。
三、适用范围
本工法适用于食品厂、制药厂、生物制酶等需要安装卫生级管道系统及制备设备的项目。同时对半导体、电子产业的高纯气体管道施工也有借鉴意义。
四、工艺原理
经过多个项目对卫生级管道焊接技术的实践，我公司总结出了适合卫生级管道管道手工焊的焊接工艺方法，依据工作分解系统管理的原理，合理规划卫生级管道焊接工艺规程，优化焊接工艺参数，解决了焊接效率低，焊接质量不稳定等问题，提高了工作效率，控制了施工质量。
五、施工工艺流程及操作要点
(一)卫生级管道施工工艺流程
(二)卫生级管道施工要点
1.施工前准备
在施工开始前，准备工作是必须的。在准备工作阶段主要完成：
1）人员的安全培训和技术交底，以项目安全计划为教材，使所有参与安装的人员明白，登高、用电、动火、安全操作、机动车辆、起重机械、厂规、管理条例等；根据图纸及和施工工艺流程对工作进行分解，人力资源分配，根据每组的施工内容做专项的施工技术交底，使每位施工人员都能清楚自己所要完成工作的内容和操作要点。
2）根据图纸熟悉管道安装位置及管道走向；所有管线在车间安装的空间相对位置；确定好每套系统设备就位安装情况，确认管道进出口位置。
3）所有材料、设备入库前必须进行入场验收制度。验收程序由项目工程师、质检员、库管员共同进行原材料、焊接材料、设备、仪器的验收。验收内容主要有：核对合格证、材质证明、产地、厂家名称与实物是否相吻合，如有疑问，可
抽样化验。外观检查，器材外观应无锈蚀、缺损、漆面剥落现象。器材表面若加
工粗糙，应重点检查。对品种、型号、规格、数量进行检查，如与采购计划不吻合，由采购员负责找供方解决。无合格证、无材质证明、无生产厂家和型号规格、
数量不符的物资，库管员必须拒绝办理入库。验收合格的物资由项目工程师、质
检员、库管员共同办理会签验收手续。
对于卫生级管道及管道附件，为防止不锈钢管道发生双金属腐蚀、所有不锈
钢材料严禁和碳钢接触，货架必须用橡胶板包裹，所有管道材料必须按照规格、
材质分类摆放。
2.卫生级管道下料及组配
根据施工图纸和现场测绘实际情况、确定管道下料尺寸。卫生级管道切割时
需要使用专用切管机及专用锯片（图1专用切管机、专用锯片）。
图1专用切管机、专用锯片
使用切管机将管道按照规定的尺寸切割后应对下料材料进行检查和清理。
序号检查清理工作内容方法工具备注
1 检查下料尺寸根据下料清单尺寸复查管道长度卷尺
2 检查切口垂直度在工作平台上使用角尺检查切口垂直度角尺
3 检查管口圆度不同方向测量管道外径比较尺寸误差应小于0.5mm 卡尺
4 清理管口毛刺使用板锉清理管口毛刺板锉
5 清理管内壁使用白棉布清理管内部铁渣
6 清理管外壁管道切口处使用丙酮彻底清理干净
下料管检查清理完毕后，方可开始组配，管道附件弯头、三通在使用前也必
须进行内外壁的清理，特别是弯头使用前必须对管口圆度进行检查确认，如发现
圆度超标的管件，必须交还库里并做好登记不的再使用。
管道组配时将管段安装在现场制作的临时工装台上（图2临时工装台）
预制管2
预制管1
焊口
不锈钢管托架
图2临时工装台
根据预制管道的规格更换不锈钢管托架，对于较长管道还应该制作一个副托架对管道进行支撑。
由于对于卫生级薄壁管使用不锈钢本体自熔焊，单面焊双面成型的工艺因此在安装好管道后，两段管道管口直接对接不留间隙，对正后使用管道对口钳固定两端管道，并在管口3点、6点、9点、12点位置点焊固定管道。
图3管道点焊位置
管道点焊时应控制焊机电流在100A~110A之间使管道表面瞬时融合，点焊使严禁长时间停留造成管壁被点透，点焊深度一般控制在0.3mm~0.5mm之间。
管道点焊完毕后需要对管口对口尺寸进行复查，主要检查管口错边量，对于卫生级不锈钢管道错边量应控制在小于等于0.1mm。
对于超差管口，应进行返工。
3.卫生级管道焊接
管道组对点焊固定后，检查符合工艺要求，经现场质检人员、现场工程师确认后方可转到下道工序。
结合现场实际施焊记录编写的《手工钨极氩弧焊工艺规程》适用于全氩内外充气保护本体自熔焊，壁厚4mm以内管管对接。
《手工钨极氩弧焊工艺规程》主要内容
1）适用于一名焊工进行水平固定、垂直固定、45°的焊接。
2）对焊条的选用，应考虑低碳性，使焊缝呈趋超低碳性。若基材为316L时选A022(根据HGJ15—89)，其焊条中熔敷金属中含有稳定化元素Nb，因
Nb比Cr亲碳能力更强，使Nb与C元素优先形成碳化物析出，避免贫铬
现象，以防止晶间腐蚀。
3）焊接设备及工具：美国“林肯”—200型手工钨极氩弧焊机。
采用直流正接，焊接电压一般控制在10～20 V，焊枪气冷。钨极直径
ø2.5mm；喷嘴直径ø10—12mm。
4）组对点焊：如前所述。
5）焊接：
（1）管内充气：进气口使用带气管的橡皮塞封堵向管内充气，流量控制在6升/分钟，另一端使用铝箔胶带封堵并且留几个小孔排气，小孔的
位置要放在管道的段左右，以便让氩气在内部微微流动和排出管内空
气。氩气纯度最少为99.99%。焊枪用保护气最好为99.999%。
（2）焊接层次：一层，单面焊双面成形，焊接速度根据壁厚由焊工决定。
（3）焊接电流：电流45—50A，外保护气体流量6升/分钟，提前送气2秒，延时衰减4—6秒。从6点钟的地方起焊，电流进入正常的3秒
钟开始运行，接头的地方要覆盖5mm。
（4）焊接结束后，应对管内持续充气2~3分钟从而提高管内表面焊缝的成型质量。
（5）焊后应及时用酸洗膏对焊缝进行酸洗处理并清洗干净。
6）……（略）
4.卫生级管道焊缝质量检查
国家对卫生级不锈钢管道焊接质量验收标准没有相应的验收规范，所以在焊接工艺制定前结合设计要求、业主关于饮品设备管道安装的企业标准、ASME-BPE-2009标准中对管道焊接及装配的相关规定，制订了管道焊接合格标准。作为对卫生级不锈钢管道焊接的质量验收标准（见表1）。
表1：卫生级不锈钢管道焊接质量标准
5.卫生级管道系统后处理
结合不同工艺介质工艺要求卫生级管道施工完毕后，需要进行脱脂、钝化。
管道系统安装完毕后首先管道压力试验合格；安装所有的软管接头和阀门；检查无误后向系统注纯净水，检查所有软管接头和阀门是否有漏水现象；启动纯净水的循环，打开释放阀门，释放管中的水；在缓冲箱的纯净水加NaOH，直到在管道中获得3—5%的溶液；通过该溶液在管道中循环2个小时，去除管路系统中的油脂；在每个检查孔处，打开阀门，在此处收集去脂溶解的水和检查在这些检查点的PH值；使用纯净水冲洗管路系统，直到在每个检查点和回水点的PH值成为
中性；在缓冲箱中加HNO
3，直到HNO
3
溶解达到18—24%；通过该溶液水在管道中
循环2个小时，钝化管路；打开每个阀门，在此处收集该有溶液的水和检查在这些检查点的PH值；用纯净水冲洗管路系统，直到在每个检查点和回流点的PH值成为中性，用洁净的压缩空气将管道吹干，封闭系统。
并不是所有的卫生级管道都需要进行脱脂、钝化处理，施工前必须根据设计要求选择合适的工艺。
特别需要注意的是，钝化冲洗使用的水的cl-含量不能超过25ppm这一规定，这是因为cl-会在奥氏体不锈钢的加热区域贫铬区形成微电池，从而产生晶间腐蚀和点蚀。
六、材料与机具设备
(一)主要施工机具
(二)材料
施工材料除卫生级管道外，还主要包括支架碳钢及隔离材料、不锈钢材料、不锈钢管卡、清洗管道用的丙酮、白色棉布、酸洗膏、百洁布等。
七、质量控制
(一)认真贯彻质量标准要求
根据项目具体要求及特点对管道焊接这一重点项目进行从一开始就进行整体质量策划，编制工程质量计划，并制定了严格的质量管理措施和技术管理措施，通过在施工过程中的贯彻执行，使工程质量得到了有效控制。
(二)积极组织质量培训
项目开始阶段应专门针对施工人员开展质量控制意识教育，重点强调关键工序的重要性；项目实施期间结合人员实际状况，针对出现的问题、偏差，加大培训力度，纠正在施工过程中发现的错误；除了对施工层进行教育、培训外，对项目部管理人员也进行专门的质量意识培训、管理制度学习、技术标准和操作规程的学习，培训，使每位管理人员更加明确各自管理职责，更加专业的指导、监督、检查焊接工程。
(三)精心技术管理工作
项目开工前，施工技术人员认真查阅图纸、结合本工程的质量验收标准及质量目标，进行严格的工艺审查制定，合理的施工流程，焊接工艺方案，结合焊接工艺评定制定切实可行的焊接工艺规程；施工过程中，要求施工人员严格执行焊接工艺规程，及时发现解决焊接过程中发现的各种技术问题，确保工程质量满足规范要求。
(四)加强质量记录控制
要求焊接质量工程师重视工程实物检验的同时，重点规范《施工记录》、《质量记录》，采用随机抽检的方式。随机抽查和核实施工记录的规范性、完整性、真实性。
(五)加强质检巡检力度
施工中要求焊接质量工程师在巡检中发现的质量问题，及时下发“整改通知单”，及时消除质量问题，发现较大问题时立即通知停止施工，在1小时内通知项目QC小组成员到现场组织实际勘察，1天内找到问题点及解决方案，并通过有效的试验检验工作，及时处理解决问题，并制定相应的专项方案、管理制度避免类似问题再次发生。通过严要求勤检查，使施工人员质量意识不断提高。
(六)严格的岗前考核、培训
在焊工上岗前，必须持有效焊工资质证件，由项目部对证件有效性验证、合格后再根据证件规定的焊接项目进行实际操作考核。考核试样合格后登记注册、编号，核发上岗卡，坚持三级检查制度。
做到工程项目产品不合格不放行，不转序，保证验收项目的优良率。对于不合格不能返修的管道部件严格报废，由物资管理人员标示后进入废品库，对于不合格但返修后合格的管道部件，提高检验等级，合格后进行记录标示后方可装配
进入系统；严格执行工序交接程序，上道工序检验不合格、不确认、不签字下道工序不接收、不施工；明确各级质检员的职责和工作重点，并采取严格质量验收管理办法。
(七)现场指导检查
焊接工程管理人员必须深入一线，严格把关，各级管理人员对所辖工作职责内的焊接技术、焊材、设备、人员、施工环境等各方面进行全方位的监督和指导，加强现场监督及过程控制力度，及时发现和解决问题，确保焊接工程的整体质量水平。检验试验人员积极配合现场施工，及时进行监督，合理安排探伤时间，有效保证现场施工需要。
(八)保持高效的沟通
在焊接施工中，项目部相关管理人员积极主动地与监理和业主等相关单位进行沟通，认真处理监理、业主、质量检测中心等提出的建议。杜绝责任推诿，避免影响工程质量、安全、进度、成本的情况出现。
(九)完善的资料管理
及时完善焊接资料的整理移交工作。项目焊接工程、焊接质量工程师师每天都深入现场，做好施工现场《焊接工艺规程记录表》、《焊口记录》、《焊缝成形检查记录表》等检查表的收集、填写工作；物资管理人员及时做好施工材料的材质证明、合格证、复检报告、设备随行文件、仪器仪表检验报告等资料的收集、整理工作；资料员及时做好管理文件、焊接资料、焊接过程资料、分部分项检验记录、检验批记录、焊接检验、试验记录等施工资料的收集、整理和移交工作。
八、安全措施
（一）现场安全基本要求
1.施工人员进入施工现场必须配带安全帽，穿警示服；
2.高空作业戴安全带；
3.在大型设备搬运，放倒场地周围用警示带围上，标出其他人员不得如内；
4.在动火点周围应配备灭火器，至少2个。
5.每日施工都要做安全记录，签到、签出。若有不符合安全、环境保护、人身健康要求应立即采取措施，进行再培训，否则应停工整顿，认真学习。
（二）安全生产管理制度
1.安全生产宣传教育
宣传有关安全的各项方针政策和法令。实施“三级”安全教育和特殊作业人员专业安全教育，经考试合格发证后方准操作。
2.建立“四级”定期检查制度
公司季检、项目部月检、工地旬检、班组日检。安全生产检查要认真贯彻“安全第一，预防为主”的方针，发现隐患立即解决。
3.安全措施计划
保证实施安全技术措施计划所需资金、材料、设备供应。解决现场施工安全，防尘、防毒等技术难题。进行安全设施技术革新和设备改造。项目部必须编制安全技术措施，报公司审定后进行实施。
4.安全技术交底
内容包括安全措施，工艺要求，操作方法，结构特点和注意的安全事项等，没交底或交底不清，班组工人有权拒绝工作。安全交底必须有交底文件有交底记录和被交底人的签字。
（三）安全生产检查
安全检查的任务就是要发现和查明各种不安全因素，督促各项安全规章制度的落实，制止违章指挥和违章作业，治理整顿，建立良好的安全环境和生产秩序；在检查中要认真贯彻“安全第一，预防为主”的方针，坚持领导检查与群众自查相结合；综合检查与专业检查相结合；定期与不定期检查相结合；检查与整改相结合；检查实行公司、项目部、班组分级管理。
（四）安全施工措施
单项工程施工前，各专业工程技术人员应以施工方案为依据，在进行技术交底的同时，也要进行专题安全技术措施交底，做到工作任务明确，施工方法明确，物体重量明确、安全措施明确。
安全设施应齐全、安全网、警示牌、围栏、孔洞盖板等应完好齐备便于使用。
高空作业人员应进行身体检查，凡不符合高空作业人员决不准登高空作业。
所有参加施工人员严格遵守有关安全技术的各种规程、规范、施工图纸和技术文件的要求。特种作业必须执证上岗，专职安全员必须严格查岗。
施工机具安全附件必须齐全，在使用前一定要进行检查，确认安全、可靠、
合格后方能使用，各种电动机械的电源必须装有漏电保护。
进入施工现场人员一律配戴安全帽，高空作业一律配戴安全带，脚手架、跳板必须搭设牢固。在工序编排上，尽可能避免立体垂直交叉作业。不可避免时，必须采取隔离措施。
工作场所保持整洁，材料堆放整齐，留有足够的通道。机具、设备安置合理、整齐，垃圾废料及时清理，各个施工班组均要做到工完料净场清。
做到文明施工，施工现场应保持清洁、整齐，有坑、洞的地方应加盖或护栏，并有明确的安全标志，边沿地方应有栏杆或安全网，安全措施应牢固可靠；加强劳动纪律，集中精力施工，不得在施工现场打闹、开玩笑及随地乱抛工作物。
登高作业时脚手工具必须符合安全规程要求，进入现场的脚手工具必须进行检查，合格后方可使用。脚手架的搭设必须符合安全规程要求，搭设后应由安全员进行检查，合格后方可使用。
施工临时用电用电各种手用电动工具必须绝缘良好，并装有漏电保护器。临时用电线路，要绑扎牢固，确保绝缘良好。开关箱的刀闸盖要其全，刀闸保险丝容量与用电容量应相符，开关箱应有防雨雪设施，箱门要完好有锁。临时照明线路要符合有关规定，凡与金属物接触的地方应绝缘良好，要求行灯电压36V。电焊把线与钢丝绳不要交混在一起，避免打坏钢丝绳，必要时需停止一切焊接工作，确保重大吊装的安全进行。
九、环境保护措施
每天进行施工现场的清扫、洒水工作，防止灰尘飞扬，保护周边空气清洁。
定期整理材料堆放场地。焊接作业尽量采取隔离措施。
合理安排作业时间，将施工中噪音较大的工序放在白天进行，在夜间避免进行噪音较大的工作。
表4施工阶段作业噪声限值一览表（单位：分贝）
对于管道酸洗钝化使用的溶液，要统一收集后交由专业的公司回收处理。十、效益分析
我公司在2008年西安康饮项目调配工程施工时总结出卫生级管道施工工法，
经过多9个较大项目中的到应用，实际切实可行，而且大大提高工人流水化作业效率，施工效率提高20%左右，大大降低了因焊接质量问题造成的返工返修，为项目节约成本。
十一、工程应用实例
应用实例一
成都顶津食品有限公司新增生产线设备安装工程（SIDEL1、2、3线）。
应用实例二
西安康饮新增生产线设备安装工程。
应用实例三
西安康饮新增KRONES生产线设备安装工程。
施工工法 工法名称：卫生级管道施工工法工法类别：工业安装工程 工法级别：企业级工法 编制单位：中国三安建设有限公司
目录 一、前言 (3) 二、工法特点 (3) 三、适用范围 (3) 四、工艺原理 (3) 五、施工工艺流程及操作要点 (3) (一)卫生级管道施工工艺流程 (3) (二)卫生级管道施工要点 (4) 六、材料与机具设备 (9) (一)主要施工机具 (9) (二)材料 (9) 七、质量控制 (9) (一)认真贯彻质量标准要求 (9) (二)积极组织质量培训 (10) (三)精心技术管理工作 (10) (四)加强质量记录控制 (10) (五)加强质检巡检力度 (10) (六)严格的岗前考核、培训 (10) (七)现场指导检查 (11) (八)保持高效的沟通 (11) (九)完善的资料管理 (11) 八、安全措施 (11) （一）现场安全基本要求 (11) （二）安全生产管理制度 (12) （三）安全生产检查 (12) （四）安全施工措施 (12) 九、环境保护措施 (13) 十、效益分析 (13) 十一、工程应用实例 (14)
卫生级管道施工工法 一、前言 伴随着改革开放后社会快速发展，方便食品和饮料迅速进入大众消费者的生活，国际上的知名食品饮料生产厂商迅速进入中国，各厂商以其各自饮料的独特口味、口感迅速占领各自的市场。要调制出这些让大众消费者喜欢的口味饮料，所有生产厂家都有自己独立的调配车间。调配车间的设备和联接设备的卫生级管道系统则是高品质饮料制备的关键所在，我公司多年来在可口可乐、康师傅、健力宝等安装了多套这样的系统。本工法结合我公司结合多年来安装调配车间设备及卫生级管道的实践经验，总结出一套通用的安装工作流程及关键工艺的操作要点，力求能够指导类似设备及管道的安装工作。（本工法的核心内容也适应制药厂核心制备设备的安装）。 二、工法特点 卫生级管道为医药、食品、电子等行业很多工艺介质提供无污染、耐腐蚀、内壁光洁等良好的介质输送环境。不锈钢管道的施工质量会直接影响到产品的品质，因此在卫生级管道施工过程中，必须控制好施工工艺及各项焊接工艺参数。本工法根据对多个项目卫生级管道施工技术的归纳总结，得出一套较为完整的施工工艺规程，对现场进行高效高质量的卫生级管道施工有很强的指导意义。 三、适用范围 本工法适用于食品厂、制药厂、生物制酶等需要安装卫生级管道系统及制备设备的项目。同时对半导体、电子产业的高纯气体管道施工也有借鉴意义。 四、工艺原理 经过多个项目对卫生级管道焊接技术的实践，我公司总结出了适合卫生级管道管道手工焊的焊接工艺方法，依据工作分解系统管理的原理，合理规划卫生级管道焊接工艺规程，优化焊接工艺参数，解决了焊接效率低，焊接质量不稳定等问题，提高了工作效率，控制了施工质量。 五、施工工艺流程及操作要点 (一)卫生级管道施工工艺流程

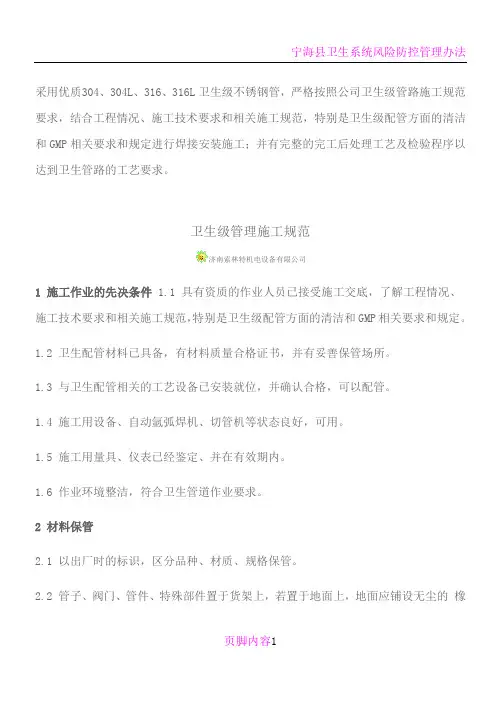

采用优质304、304L、316、316L卫生级不锈钢管，严格按照公司卫生级管路施工规范要求，结合工程情况、施工技术要求和相关施工规范，特别是卫生级配管方面的清洁和GMP相关要求和规定进行焊接安装施工；并有完整的完工后处理工艺及检验程序以达到卫生管路的工艺要求。 卫生级管理施工规范 济南索林特机电设备有限公司 1 施工作业的先决条件 1.1 具有资质的作业人员已接受施工交底，了解工程情况、施工技术要求和相关施工规范，特别是卫生级配管方面的清洁和GMP相关要求和规定。 1.2 卫生配管材料已具备，有材料质量合格证书，并有妥善保管场所。 1.3 与卫生配管相关的工艺设备已安装就位，并确认合格，可以配管。 1.4 施工用设备、自动氩弧焊机、切管机等状态良好，可用。 1.5 施工用量具、仪表已经鉴定、并在有效期内。 1.6 作业环境整洁，符合卫生管道作业要求。 2 材料保管 2.1 以出厂时的标识，区分品种、材质、规格保管。 2.2 管子、阀门、管件、特殊部件置于货架上，若置于地面上，地面应铺设无尘的橡
