实验二源-负载耦合的交叉耦合滤波器设计与仿真
一、实验目的
1.设计一个源-负载耦合的交叉耦合滤波器
2.查看并分析该源-负载耦合的交叉耦合滤波器的S 参数
二、实验设备
装有HFSS 13.0软件的笔记本电脑一台
三、实验原理

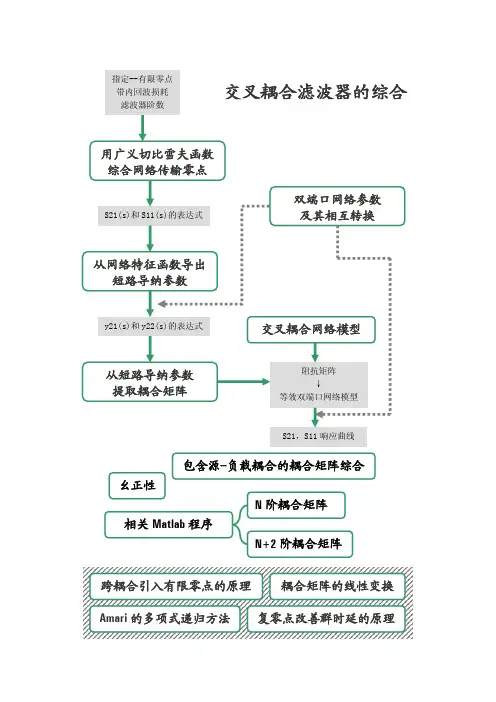

交叉耦合滤波器在非相邻谐振腔之间引入了交叉耦合，以得到有限频率传输零点，从而提高了滤波器的选择特性。一般来讲，一个N 腔交叉耦合滤波器最多能实现N-2个传输零点。对于给定的一种含有N 个谐振器的滤波器，如果在源与负载之间也引入耦合，则可实现N 个传输零点。源-负载耦合的交叉耦合滤波器等效电路模型如图所示。
e R 2
在上图所示的等效电路模型中，ij M 表示各个谐振腔之间的耦合系数，Si M 、L i M 分别表示源、负载与第i 个腔之间的耦合系数。SL M 则表示源与负载之间的耦合系数。整个电路由N 个谐振腔构成，各个谐振腔之间是电感耦合。对于窄带滤波器，做如下规一化：
110=?=ωω，
这里0ω为中心频率，ω?为相对带宽。 回路矩阵方程为：
R)I M (sU I Z E 0++=?=j
其中，0U 是将(N+2)×(N+2)阶单位矩阵中第一个元素和最后一个元素令为0，其它元素都保持不变所得的矩阵。M 是耦合矩阵，是一个(N+2)×(N+2)阶方阵，其中对角线上的元素代表每一个谐振腔的自耦合，它表示每一个谐振腔的谐振频率i f 与滤波器的中心频率
o f 之间的偏差。（在同步调谐滤波器中，我们认为每个谐振腔的自耦合系数的值都取零）。
矩阵中非对角线上的元素表示各个谐振腔之间的耦合系数。
R 矩阵是(N+2)×(N+2)阶方阵，除21)2,2(,)1,1(R N N R =++=R R 非零以外，其它
元素值都等于零。
由上可得到该滤波器网络的传输函数：
)()
(22
)(2112Z Z 1N D cof D R R e R i s t L =
=
其中，)(1N Z cof D 表示Z 矩阵的第一行；第N 列元素的代数余子式；)(Z D 表示Z 矩阵的行列式。
对上式做进一步分析，可以发现：其分子多项式与分母多项式是同阶多项式。因此，必须选择分子分母同阶的函数形式作为源．负载耦合交叉耦合滤波器的逼近函数。一般情况下，我们可以通过将奇数阶椭圆函数的分子多项式舍去一个零点，或者直接选择偶数阶椭圆函数作为逼近函数。这里需要指出的是，两种逼近函数的构造方法，都必须对波纹系数做一定的修正。
将滤波器看作一个二端口网络，那么其导纳矩阵为
()()()()()()()()()()??????-+??????=??
????=?
?????=∑=k k
k k N k k n n n n d r r r r j s K K j s y s y s y s y s y s y s y s y s y 2221121110022211211222112111001λY 这里假设源和负载阻抗相等并设为1Ω，则当N 为偶数时，
()()()()()
s m s n s y s y s y d n 112222==
()()()()[]()s m s P s y s y s y d n 12121ε==
当N 为奇数时，
()()()()()s n s m s y s y s y d n 112222==
()()()()[]()s n s P s y s y s y d n 12121ε==
其中，
()()()() ++++++=22211001Re Im Re s f e s f e j f e s m
()()()() ++++++=22211001Im Re Im s f e j s f e f e j s n
其中：ei 、fi 分别是F(s)、E(s)的复系数，i=0,1,2,…,N ；F(s)、E(s)分别是反射函数的分子、
分母多项式。
而对于一个含源-负载交叉耦合的滤波器，其第k 个谐振腔单元电路（如图下图所示）的传输矩阵A （这里忽略了每一个谐振腔之间的耦合）为
????
?
?
??????+-=kL Sk kL Sk k k Sk
kL k M M M M jB sC M M 0A
第k 个谐振腔与源、负载之间的耦合
S
L
SL
M
N 腔源-负载耦合交叉耦合滤波器拓扑结构
根据传输矩阵A 与导纳矩阵Y 之间的转换关系，求得对应的Y 矩阵：
整个网络的短路导纳矩阵为各子网络的导纳矩阵之和
观察上式，得到MSL=K0，Ck=1，Bk=-λk ，M2Lk=r22k ，MSkMLk=r21k 。这样，就可以
确定出耦合矩阵,再根据实际结构耦合的可实现性，对耦合矩阵进行相似变换，从而确定可以实现的耦合矩阵。
四、实验内容
设计一个源-负载耦合的交叉耦合滤波器，其指标要求如下： 中心频率：3.3GHz 相对带宽：0.02MHz 带内回波损耗：20dB 阻带最小衰减：25dB
此滤波器通过微带结构实现。选用介质板的材料为氧化铝陶瓷，其相对介电常数为εr =9.8，厚度为h =0.5mm 。该设计与仿真采用两腔谐振器，最终获得反射系数和参数系数曲线的仿真结果。
()()()
()()??
?
???+=
?????
?
??????+=
??????=2
2
222112111
1
1kL kL Sk kL Sk Sk k k Sk kL kL
Sk
k k kL Sk k k k k
k M M M M M M jB sC M M M M jB sC M M s y s y s y s y Y ()()()()()()()()∑∑==??
?
???++??????=??
????+=???
???=N k kL kL Sk kL Sk Sk k k SL SL N
k k k k k SL M M M M M M jB sC M M j s y s y s y s y s y s y s y s y 12
2
122211211222112111
00
Y Y
五、实验步骤
1.建立新工程
了方便建立模型，在Tool>Options>HFSS Options中讲Duplicate Boundaries with geometry 复选框选中。
2.将求解类型设置为激励求解类型：
（1）在菜单栏中点击HFSS>Solution Type。
（2）在弹出的Solution Type窗口中
(a)选择Driven Modal。
(b)点击OK按钮。
3.设置模型单位
（1）在菜单栏中点击3D Modeler>Units。
（2）在设置单位窗口中选择：mm。
4.建立滤波器模型
（1）首先建立介质基片
(a)在菜单栏点击Draw>Box,这样可以在3D窗口中创建长方体模型。
(b)输入长方体的起始坐标：X：-5.5，Y：-8，Z：0；按回车键结束输入。
(c)输入长方体X，Y，Z三个方向的尺寸，即dX：11，dY：16，dZ：-0.5；按回车键结束输入。
(d)在特性（Property）窗口中选择Attribute标签，将该名字修改为Substrate，透明度（transparent）改为0.85。
(e)点击Material对应的按钮，将材料设置为Al2_O3_ceramic。
(f)点击Color后面的Edit按钮，将颜色设计为绿色，点击OK结束。
（2）建立Ring_1
(a)在菜单栏中点击Draw>Regular Polygon。
(b)在坐标输入栏中输入中心点的坐标：X：0，Y：0，Z:0按回车键。
(c)在坐标输入栏中输入半径向量：dX：3.8683，dY：0，dZ：0按回车键。
(d)在弹出的Segment Number窗口中将多边形数改为6.
(e)在特性（Property）窗口中选择Attribute标签，将该名字修改为Ring_1。
(f)在菜单栏中点击Draw>Regular Polygon。
(g)在坐标输入栏中输入中心点的坐标：X：0，Y：0，Z:0按回车键。
(h)在坐标输入栏中输入半径向量：dX：2.1362，dY：0，dZ：0按回车键。
(i)在弹出的Segment Number窗口中将多边形数改为6.
(j)在特性（Property）窗口中选择Attribute标签，将该名字修改为Inner。
(k)在菜单栏中点击Edit>Select>By Name,在弹出的窗口中利用Ctrl键选择Ring_1和Inner。
(l)在菜单栏中点击3D Modeler>Boolean>Subtract,在Subtract窗口中作如下设置：
Blank Parts :Ring_1
Tool Parts : Inner
Clone tool objects before subtract 复选框不选，点击OK结束设置。
（3）移动Ring_1
(a)将Ring_1沿Y轴作微小的移动。在菜单栏中点击Edit>Select>By Name,在弹出的窗口中选择Ring_1。
(b)在菜单栏中点击Edit>Arrange>Move,在坐标输入栏中输入移动的向量。
X：0，Y：0，Z：0
dX：0，dY：-3.8683mm*sin(pi/3)-0.14555mm，dZ：0，按回车键结束输入。
(c)建立矩形Cut_1，输入的坐标为：
X：-0.346，Y：8，Z：0，按回车键结束。
dX：0.692，dY：4，dZ：0，按回车键结束
(d)同时选中Ring_1和Cut_1，在菜单栏中点击3D Modeler>Boolean>Subtract,在Subtract 窗口中作如下设置：
Blank Parts :Ring_1
Tool Parts : Cut_1
Clone tool objects before subtract 复选框不选，点击OK结束设置。
（4）创建Ring_2
(a)菜单栏中点击Edit>Select>By Name,在弹出的窗口中选择Ring_1。
(b)在菜单栏中点击Edit>Duplicate>Mirror，输入向量。
X：0，Y：0，Z：0；d
X：0，dY：1，dZ：0，按回车键结束。
(c)在操作历史树中双击新建的矩形，在特性窗口中重新将其命名为Ring_2。
（5）创建Feedline_1
(a)在菜单栏中点击Draw>Line。
(b)在坐标输入栏中输入坐标：
X：1.5302，Y：-8.0，Z:0按回车键。
X：1.5302，Y：-7.437，Z:0按回车键。
X：2.778，Y：-7.437，Z:0按回车键。
X：4.5556，Y：-3.4917，Z:0按回车键。
X：2.5665，Y：-0.04639，Z:0按回车键。
X：1.9892，Y：-0.04639，Z:0按回车键。
X：3.9783，Y：-3.4917，Z:0按回车键。
X：1.9891，Y：-6.937，Z:0按回车键。
X：0.5302，Y：-6.937，Z:0按回车键。
X：0.5302，Y：-8.0，Z:0按回车键。
X：1.5302，Y：-8.0，Z:0按回车键。
(c)在弹出的特性（Property）窗口中选择Attribute标签，将名字修改为Feedline_1。
（6）创建Feedline_2
(a）在菜单栏中点击Edit>Select>By Name,弹出的窗口中选择Feedline_1。
(b）在菜单栏中点击Edit>Duplicate>Mirror，输入向量，即X：0，Y：0，Z：0；dX：0，dY：1，dZ：0按回车键结束输入。
(c）在操作历史树中双击新建的馈线，在特性窗口中将其重新命名为Feedline_2。
（7）组合Ring_1、Ring_2、Feedline_1和Feedline_2
(a)在菜单键栏中点击Edit>Select>By Name,在弹出的窗口中利用Ctrl键选择Ring_1、Ring_2、Feedline_1和Feedline_2。
(b)在菜单栏中点击3D Modeler>Boolean>Unit。
(c)在历史操作树中，双击新组合的模型，在特性窗口中将其命名为Trace。
5.创建端口
（1）创建port_1
(a)在菜单栏中点击3D Modeler>Grid Plane>XZ。
(b)在菜单栏中点击Draw>Rectangle，在坐标输入栏中输入如下坐标：X：0.5302，Y：-8，Z：0；dX：1，dY：0，dZ：-0.5按回车键结束输入。
(c)将其命名为port_1。
(d)在菜单栏中点击Edit>Select>By Name。在弹出的窗口中选择port_1。
(e)在菜单栏点击HFSS>Excitations>Assign>Lumped Port,在Lumped Port窗口的General 标签中，将该端口命名为p1，然后点击Next。
(f)在Modes 标签的Integration Line中点击None，选择New Line，在坐标栏中输入以下坐标：X：1.0302，Y：-8，Z：-0.5；dX：0，dY：0，dZ：0.5按回车键结束输入。点击Next直至结束。
（2）创建port_2
(a)在菜单栏中点击Edit Objects>Select>By Name,在弹出的窗口中选择Port_1。
(b)在菜单栏中点击Edit>Duplicate>Mirror,输入即X:0,Y:0,Z:0;dX:0,dY:1,dZ:0。按回车键结束。
(c)在操作历史书中双击新建的端口，在特性窗口中将其重新命名为port_2。
6.创建Air
(a)在菜单栏中点击Draw>Box或者在工具栏中点击按钮。
(b)在右下角的坐标输入栏中输入长方体的起始位置坐标，即X：-15，Y：-15，Z：-1按回车键结束输入。
(c)输入长方体的X、Y、Z三个方向的尺寸，即dX：30，dY：30，dZ：12按回车键结束输入。
(d)在特性（Property）窗口中选择Attribute标签，将该长方体的名字修改为Air。
7.设置边界条件
（1）设置理想金属边界条件。
(a)在菜单栏中点击Edit>Select>By Name,在弹出的窗口中选择Trace。
(b)在菜单栏中点击HFSS>Boundaries>Assign>Perfect E。在弹出的对话框中将其命名为Perf_Trace，点击OK按钮。
(c)在菜单栏中点击Edit>Select>Faces,这是应经将鼠标所选设置为选择模型的表面了。然后点击By Name ,选择Substrate，选择其下地面，选择的时候在3D窗口中进行观察，确保选择导下底面（即8）。
(d)在菜单栏中点击HFSS>Boundaries>Assign>Perfect E,在弹出的对话窗中将其命名为Perf_Ground，点击OK按钮。
（2）设置辐射边界条件
(a)在菜单栏中点击HFSS>Boundaries>Object,然后点击By Name ，选择Air。
(b)在菜单栏中点击HFSS>Boundaries>Assign>Radiation ,在弹出的对话框中点击OK结束。
8.为该问题设置求解频率及扫频范围
（1）设置求解频率
(a)在菜单栏中点击HFSS>Analysis Setup>Add Solution Setup。
(b)在求解设置窗口中作如下设置：Solution Frequency：3.3GHz；Maximum Numbers of Passes：15；Maximum Delta S per Pass：0.02；点击OK按钮。
（2）设置扫频
(a)在菜单栏中点击HFSS>Analysis Setup >Add Sweep。
(b)选择Setup1，点击OK。
(c)在扫频设置窗口中作如下设置：Sweep Type：Fast；Frequency Setup Type ：Linear
Count；Start：2.6GHz；Stop：4.5GHz；Count:501。
(d)将Save Field复选框选中，点击OK按钮。
9.保存工程
在菜单栏中点击File>Save As，在弹出的窗口中将该工程的命名为shiyan2，并选择路径保存。
10.优化处理
（1）点击HFSS>AnalyzeAll
（2）点击HFSS>Result>Create Modal Solution Data Report
（3）选择Rectangle Plot
（4）在Trace窗口中设置：Solution:Setup1:Sweep1;Domain:Sweep;点击Y标签，选择：Category:S parameter;Quantity:S(p1,p1)、S(p2,p1);Function:dB。
点击New Report按钮完成。
六、实验结果
仿真图如下：
源-负载耦合的交叉耦合滤波器的S参数曲线如下：
由上图反射系数和传输系数曲线可知，中心频率3.3GHz，相对带宽0.02的频率范围内
S最小值出现在3.3182GHz，其值为-14.6106dB。在带外，阻带（即3.267~3.333GHz），
21
最小衰减大于25dB，满足一般指标要求。
七、问题思考及小结
本实验利用HFSS 设计了一个源-负载耦合的交叉耦合滤波器，该滤波器采用两腔耦合谐振器，并引入源与负载之间的耦合，其耦合矩阵为：
????
?????
???--=03557.1004.03557.101027.20
01027.203557.104.003557.10
M
本实验操作过程与实验一类似，但过程数据没有实验一复杂，比较容易实现，但仍然需
要足够的仔细和耐心，在保存工程之后需要求解该工程才能进行后处理操作。通过本次实验，我进一步熟悉了HFSS 软件的使用方法，掌握了源-负载耦合的交叉耦合滤波器的结构及其S 参数。
