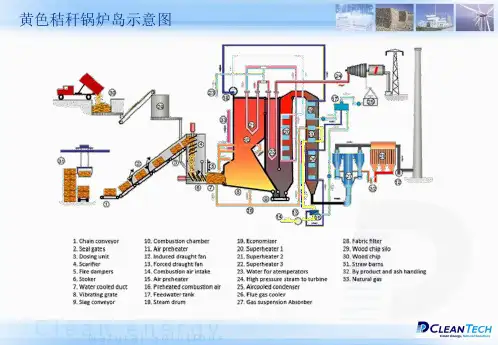

秸秆气化炉制作图纸
德士古气化炉 Texaco(德士古)气化炉 德士古气化炉是一种以水煤气为进料的加压气流床气化工艺。德士古气化炉由美国德士古石油公司所属的德士古开发公司在1946年研制成功的，1953年第一台德士古重油气化工业装置投产。在此基础上，1956年开始开发煤的气化。本世纪70年代初期发生世界性危机，美国能源部制定了煤液化开发计划，于是，德士古公司据此在加利福尼亚州蒙特贝洛(Montebello)研究所建设了日处理15t的德士古气化装置，用于烧制煤和煤液化残渣。目前国内大化肥装置较多采用德士古气化炉，并且世界范围内IGCC电站多采用德士古式气化炉。 典型代表产品我厂制造过的德士古气化炉典型的产品有:渭河气化炉、恒升气化炉、神木气化炉、神华气化炉等。1992年为渭河研制的德士古气化炉是国际80年代的新技术，制造技术为国内先例，该气化炉获1995年度国家级新产品奖。它的研制成功为化工设备实现国产化，替代进口做出了重要贡献。德士古气化炉是所以第二代气化炉中发展最迅速、开发最成功的一个，并已实现工业化。 一、德士古气化的基本原理 德士古水煤浆加压气化过程属于气化床疏相并流反应，水煤浆通过
喷嘴在高速氧气流的作用下，破碎、雾化喷入气化炉。氧气和雾状水煤浆在炉内受到耐火砖里的高温辐射作用，迅速经历预热、水分蒸发、煤的干馏、挥发物的裂解燃烧以及碳的气化等一系列复杂的物理、化学过程，最后生成一氧化碳，氢气二氧化碳和水蒸气为主要成分的湿煤气，熔渣和未反应的碳，一起同向流下，离开反应区，进入炉子底部激冷室水浴，熔渣经淬冷、固化后被截流在水中，落入渣罐，经排渣系统定时排放。煤气和饱和蒸汽进入煤气冷却系统。 水煤浆是一种最现实的煤基流体燃料,燃烧效率达96~99%或更高,锅炉效率在90%左右,达到燃油等同水平。也是一种制备相对简单,便于输送储存,安全可靠,低污染的新型清洁燃料[1]。具有较好的发展与应用前景。水煤浆的气化是将一定粒度的煤颗粒及少量的添加剂在磨机中磨成可以泵送的非牛顿型流体,与氧气在加压及高温条件下不完全燃烧,制得高温合成气的技术,以其合成气质量好、碳转化率高、单炉产气能力大、三废排放少的优点一直受到国际社会的关注,我国也将水煤浆气化技术列为“六五”、“七五”、“八五”、“九五”的科技攻关项目。本文基于目前我国水煤浆气化技术的现状,以Texaco气化炉为研究对象,根据对气化炉内流动、燃烧和气化反应的特性分析,将Texaco气化炉膛分成三个模拟区域,即燃烧区、回流区和管流区,分别对各区运用质量守恒和能量守恒方程,建立了过程仿
生物质气化炉设计要点 1前言 我国每年林业废弃物和农业生产剩余物质产量高达7亿t，如何有效利用这一巨大资源，已成为摆在科研工作者面前的重要课题。生物质气化技术改变了直接燃烧生物质的利用方式，提高了废弃生物质的能源品位，对节约常规能源、降低环境污染、保护生态环境具有重要意义。 下吸式固定床气化炉由于具有结构简单，易于操作，产出气焦油含量低等优点已经得到了广泛的应用。生物质气化过程是一个复杂的热化学反应过程，生物质气化炉各部位结构尺寸将极大地影响气化炉的热效率、产气成分和产气品质,故设计合理的生物质气化炉是有效利用生物质能的关键。 2下吸式生物质气化炉的工作原理 如图1所示，作为气化剂的空气从气化炉侧壁空气喷嘴吹入，其产出气的流动方向与物料下落的方向一致，故下吸式气化炉也称为顺流式气化炉。吹入的空气与物料混合燃烧，这一区域称为氧化区，温度约为900～1200℃，产生的热量用于支持热解区裂解反应和还原区还原反应的进行；氧化区的上部为热解区，温度约为300～700℃，在这一区域，生物质中的挥发分（裂解气、焦油以及水分）分离出来；热解区的上部为干燥区，物料在此区域被预热；在氧化区的下部为还原区，氧化区产生的CO2和碳、水蒸气在这一区域进行还原反应，同时残余的焦油在此区域发生裂解反应，产生以CO和H2为主的产出气，这一区域的温度约为700～900℃。由于来自热解区富含焦油的气体须经过高温氧化区和以炽热焦炭为主的还原区，气体中的焦油在高温下被裂解，从而使产出气中的焦油大为减少。 3下吸式生物质气化炉的特点 a.为了使氧化区各部位的温度均匀一致，不至于产生死区和过热区，从而保证焦油裂解反应最大限度地进行，下吸式气化炉料斗下部的横截面尺寸变小，这个部位即所谓的“喉部”，“喉部”尺寸的大小决定了气化炉的产气能力和产气品质。 b.为保证物料与空气的充分混合，在“喉部”布置多个空气喷嘴。一般有外喷（空气由喉部外向中心喷射）和内喷（空气由喉部中心供气管向外喷）两种布置形式，其中第一种形式应用较多。
科林粉煤气化技术(CCG)简介 德国科林工业集团 二零一零年七月 1. 公司简介 德国科林工业集团是全球著名的煤气化、煤干燥和生物质气化技术提供商。该集团是前东德燃料研究所 (DBI)和黑水泵工业联合体（Gaskombinat Schwarze Pumpe，简称GSP）气化厂最大的后裔公司。 科林（CHOREN）名称的由来是：“C-Carbon-碳H-Hydrogen-氢O-Oxygen- 氧REN-RENewable-可再生”。 科林集团总部位于德国弗莱贝格市，原东德燃料研究所旧址，著名的黑水泵气化厂就在附近。戴姆勒奔驰汽车公司、德国大众汽车公司为科林的战略投资者。
目前集团拥有近300名研发及工程技术人员，其中主要技术骨干为前徳燃所和黑水泵厂的员工。科林公司的发起人Wolf博士即为前东徳燃料研究所研发部部长，煤气化运行总监贡瓦先生是前黑水泵气化厂厂运行主任。 科林集团拥有40多年气流床气化技术研发、设计、设备制造、建设以及运行的经验，可以为客户提供粉煤气化技术（CCG）和生物质气化技术（Carbo-V®）从工艺包设计到关键设备制造和开车运行等一系列综合性服务。 此外，科林集团也是蒸汽流化床煤干燥技术的创始人和专利持有人，在全世界煤干燥领域，特别是褐煤干燥领域具有多年成功运行经验。 科林能化技术（北京）有限公司是科林集团的全资子公司，负责集团在亚太地区的业务。 2. 技术来源及技术开发背景 科林高压干粉煤气化炉简称为CCG炉(Choren Coal Gasifier),该技术起源于前东德黑水泵工业联合体（Gaskombinat Schwarze Pumpe，简称GSP）下属的燃料研究所，于上世纪70年代石油危机时期开始开发，目的是利用当地褐煤提供城市燃气。1979年在弗莱贝格市建立了一套3MW中试装置，完成了一系列的基础研究和工艺验证工作。试验煤种来至于德国、中国、前苏联、南非、西班牙、保加利亚、澳大利亚、捷克等国家。1984年在黑水泵市（SCHWARZ PUMPE）建立了一套130MW（日投煤量为720吨）的水冷壁煤气化炉工业化装置，气化当地褐煤用作城市燃气，有运行8年的工业化生产经验。之后改用工业废液废油作为进料，继续运行至今。燃料研究所和黑水泵工厂的技术骨干后来发起成立了科林的前身公司，继续致力于煤气化技术的研发,并把运行中出的问题进行了设计更改和完善，推出了一套完整优化的新气化技术 - CCG。 3. CCG技术介绍 （A）气化工艺 CCG气化工艺过程主要是由给料、气化与激冷系统组成。原料煤被碾磨为100%<200μ，90%<65μ的粒度后, 经过干燥, 通过浓相气流输入系统送至烧嘴，在 反应室内与工业氧气（年老煤种还需添加少量水蒸气）在高温高压的条件下反应，产生以一氧化碳和氢气为主的合成气。
木柴气化柴火炉原理图： 木柴气化柴火炉原理图 双层罐体：找来一大一小二个常见的奶粉罐。大罐直径14cm、高17.5cm，小罐直径10cm、高13cm。 外罐顶部锯掉三个大方孔，留三个支撑处和顶部一圈当锅架以便放锅，下部挖一个小方孔用于鼓风机进风。 内罐底部打满孔。 两个罐之间用三条螺丝，每条螺丝上有三个螺母进行架高固定。
先说两个概念： 燃烧——燃烧是一种同时伴有放热和发光效应的激烈的化学反应。放热、发光、生成新物质（如木料燃烧后生成二氧化碳和水份并剩下碳和灰）是燃烧现象的三个特征。 干馏——干馏是在隔绝空气的条件下，对木材、煤加强热使之分解的一种加工处理方法。干馏后，原料的成分和聚集状态都将发生变化，产物中固态、气态和液态物质都有。对木材干馏可得木炭、木焦油、木煤气。 柴火炉的分类： 基本上可以分作2类，第一类是直接燃烧木柴的柴火炉（wood stove）
工作原理就是木柴在燃烧室内通过加热点燃之后自行燃烧的过程。这种炉子结构比较简单，如下图所示（可以有不同的变形，但原理相同），点火是从燃料下方开始点火，只要加入的燃料（木柴）比较干燥，能够获得比较理想的火力输出。缺点是，通常燃烧不充分，燃烧过程会产生烟，而且想要获得比较好的燃烧效果，只能使用一定长度，枝条状的燃料能在燃烧室内保持竖直。这个就不细说了。 第二种是木煤气炉，或者叫木柴气化炉（woodgas stove） 工作原理跟前一类炉子略有不同，这类炉子点火是从燃料上方开始点火，最上方的燃料在燃烧之后会产生一层高温的碳，这些碳对在他下方燃料进行加热，这个过程其实就是类似干馏的一个过程，下方燃料受热之后主要会分解成为新的碳以及一些气态物质，这种气态物质是木煤气，也就是我们平常所说的烟（这种表达不是特别准确），木煤气在产生之后会向上流动（热空气上升），穿过上方的高温碳层，跟空气接触，燃烧产生火焰，这个过程一直持续到最底部燃料，最后在炉膛内所剩余的都是燃烧的木炭。 此类炉子的结构如图所示：
课程：新能源开发与利用 专业：农业机械化及其自动化姓名:XＸＸ 学号：ＸXXXＸXXＸ 教师：XXX
小型家用气化炉设计及数值计算 XXX (院系:南农工学院农机系学号:XＸXXXXXX E－mail:XXXＸXXX@ｑｑ.com) 摘要:随着化石燃料资源的日益减少以及在利用过程中对环境造成的巨大破坏，生物质能的资源化利用正受到越来越多的重视。而小型家用生物质气化技术由于具有结构简单，管路短,操作维护简单方便，耗资少等优点，适应于我国农村目前普遍的经济水平和组织体制。本文结合我国农村的实际情况，设计出小型家用生物质上吸式气化炉。该小型家用气化炉解决了现役气化炉中气化性能不理想，焦油含量高的问题。相信此类气化炉将在未来占据一定规模的市场份额,逐步推广到我国农村偏远地区,为解决民生问题作出巨大贡献。 关键词：气化炉；生物质;数值设计；秸秆；净化装置 Ｓmall Hoｕsehold Gasifｉｅr Ｄesign Ａnd Nｕmｅｒiｃa ｌＣａｌｃulaｔｉoｎ ＸXX （departmeｎｔｓ:soutｈNongJiXｉa&m colｌege sｔｕｄenｔnumbｅr: XXXXXXX E-ｍ ail:XXXＸXXX@https://www.doczj.com/doc/0212281556.html,） Ａbｓｔｒａct：Ｗitｈtｈｅdwｉnｄｌiｎｇof fossil fuｅl rｅｓｏurceｓａｎd cau ｓeｄeｎormoｕs dａｍaｇe to tｈe ｅnvironｍenｔin the process of utiｌｉzaｔion, biｏmasｓutilizatiｏn is beiｎｇｍoｒeａnd mｏrｅattｅnｔion.And ｂecause small household biomass gaｓｉficaｔiｏnｔechnology has the adｖａntaｇes ｏf sｉmple ｓt ｒuｃturｅ，short linｅ，siｍｐle aｎd convenienｔoperaｔion and mａintenancｅ, lｅss cost, ａdapted to the cuｒrent gｅneral econｏmic leveｌａnｄorganizａｔioｎｓystem ｉn the rｕral ａｒeas.Ｃombiｎed wｉth tｈe acｔual sitｕａtion oｆour country rural arｅa, tｈiｓpaper ｄｅsigｎed ａsmａll ｈoｕseｈold suｃｔion onｔhe bｉomass ｇａsifｉer．Thｅsmall houｓｅhoｌd gasifierｈaｓsolved the actｉv ｅsｅｒvｉce iｎｔheｇasifｉｅr ｇasificａtion peｒfｏrｍance iｓnoｔideal，thｅｐrｏｂlｅｍoｆｈighｔａr cｏｎtent．Belｉeve ｔhis kｉnd of gasifｉeｒwiｌl oc ｃupｙｔhe markｅt ｓhare ｏf a ｃertain sｉze in thｅfutuｒe，grａｄuａlly to re ｍotｅrurａl areas in Cｈina,ｔhe hｕｇe cｏntribｕｔｉon to soｌveｔhe pｒoｂlｅm oｆthe peoｐｌe's lｉveliｈｏod. Keｙwｏrds：gaｓｉfｉer；biomass;nｕmｅrｉｃａl desiｇn；ｓtraw; ｐuｒifｉｃａｔion plant 0 引言 在世界能源消耗中，生物质能源一直是人类赖以生存的重要能源，是仅次于煤炭、石油和天然气而居于世界能源消费总量的第四位的能源,在整个能源系统中占有重要地位。大量使用大自然馈赠的生物质能源,几乎不产生污染，资源可再生而不会枯竭,同时起着保护和改善生态环境的重要作用。由此,我国小型家用生物质气化炉逐步进入人们的视野。
新型煤气化工艺选择探讨 我国的煤气化炉众多，其工艺也比较多。文章探讨了几种煤气化工艺技术，希望能够为相关工作提供借鉴。 标签：煤气化技术；对比；探讨 现代煤化工属于资金密集型产业，气化炉又是投资比例最大的单元，怎样依托自身的原料结构、运输、人员素质、水资源、资金、知识产权和环境容量等因素，准确选定适合自身的煤气化工艺显得尤为重要。 1 煤气化技术概述 中国是拥有煤气化炉最多的国家，但多数为常压固定床煤气发生炉（全国有约4500台），单炉发气量小，对环境污染较严重，且不能适应大型化的要求，因此这种气化技术已在2006年7月7日的（发改工业[2006]1350号）中明确要求禁止。取而代之的大型加压煤气化技术，中国已实现工业运行的有10多种，引进国外技术的有6种。通常把气化炉分为三种类型：固定床、流化床和气流床。具体分类如下： 固定床：UGI、富氧连续气化、Lurgi、BGL等。 流化床：恩德、KBR、灰融聚、温克勒气化炉、U-GAS、HRL等。 气流床：GE、OMB、GSP、Shell、HT-L、TPRI等。 当前被广泛接受的是气流床气化炉，下面着重介绍气流床煤气化工艺。 2 常用煤气化技术简介 2.1 GE德士古水煤浆气化 德士古气化法是一种以水煤浆为进料的加压气流床气化工艺，水煤浆通过喷嘴在高速氧气流的作用下，破碎、雾化喷入气化炉。氧气和雾状水煤浆在炉内受到耐火衬里的高温辐衬作用，迅速经历预热、水分蒸发、煤的干馏、挥发物的裂解燃烧以及碳的气化等一系列复杂的物理、化学过程，最后生成以一氧化碳、氢气、二氧化碳和水蒸气为主要成分的湿煤气、熔渣和未反应的碳，一起同流向下离开反应区，进入炉子底部激冷室水浴，熔渣经淬冷、固化后被截留在水中，落入渣罐，经排渣系统定时排放。煤气和饱和蒸气进入煤气冷却净化系统。 2.2 多喷嘴对置式水煤浆气化 工艺技术特点：（1）有效气成分达84.9%，碳转化率达98.8%，比氧耗为
粉煤加压气化技术简介 一、背景 “九五”期间华东理工大学、兖矿鲁南化肥厂（水煤浆气化及煤化工国家工程研究中心）、中国天辰化学工程公司共同承担了国家“十五”科技攻关计划课题“粉煤加压气化制合成气新技术研究与开发”，建设具有自主知识产权的粉煤加压气化中试装置。装置处理能力为15～45吨煤/天，操作压力2.0～2.5Mpa，操作温度1300～1400℃。 该课题于2001年年底启动，2002年10月完成研究开发阶段中期评估，中试装置进入设计施工阶段。2004年7月装置正式投运，首次在国内展示了粉煤加压气化技术的运行结果，填补了国内空白，技术指标达到国际先进水平。中试装置于2004年12月6日至9日顺利通过科技部组织的现场72 小时运行专家考核，2004年12月21日于北京通过科技部主持的课题专家验收。同年，该成果入选2004年度煤炭工业十大科学技术成果。 二、装置流程与技术优势 1、整个工艺流程如图1，具体流程为：原煤除杂后送入磨煤机破碎，同时由经过加热的低压氮气将其干燥，制备出合格煤粉存于料仓中。加热用低压氮气大部分可循环使用。料仓中的煤粉先后在低压氮气和高压氮气的输送下，通过气化喷嘴进入气化炉。气化剂氧气、蒸汽也通过气化喷嘴进入气化炉，并在高温高压下与煤粉进行气化反应。出气化炉的高温合成气经激冷、洗涤后并入造气车间合成气管线。熔融灰渣在气化炉激冷室中被激冷固化，经锁斗收集，定期排放。洗涤塔出来的黑水经过二级闪蒸，水蒸汽及一部分溶解在黑水中的酸性气CO 2、H2S 等被迅速闪蒸出来，闪蒸气经冷凝、分离后与气化分厂生产系统的酸性气一并处理，闪蒸黑水经换热器冷却后排入地沟，送气化分厂生产装置的污水处理系统。
生物质焦油催化裂解原理与石油的催化裂解相似，所以关于催化剂的选用可从石油工业中得到启发。但是由于焦油催化裂解的附加值小，其成本要求很低才有实际意义。所以人们除了利用石油工业的催化剂外，还大量研究了低成本的材料，如石灰石，石英砂和白云石等天然产物。 大量的实验表明，很多材料对焦油裂解都有催化作用，其中效果较好又有应用前景的 典型材料主要有三种，即木炭，白云石，镍基催化剂，主要性能如下图示： 从上面三种典型催化结果比较可知，镍基催化剂的效果最好，在750℃时既有很高的催化裂解率，而其他的材料在750℃裂解的效果还不理想，但由于镍基催化剂较昂贵，成本较高，一般生物质气化技术难以应用，所以只能在气体需要精制或合成汽油的工艺中使用。木炭的催化作用实际上在下吸式气化炉中既有明显的效果，但由于木炭在催化裂解焦油的同时参与反应，所以消耗很大（在1000℃时达0.1kg/m3）对大型生物质气化来说木炭作催化剂不现实，但木炭的催化作用对气化炉的设计及小型气化炉有一定的指导意义。 白云石（dolomite）是目前为止研究的最多和最成功的催化剂，虽然各地白云石的成分略有变化，但都有催化效果一般当白云石中的CaCO3/MgCO3在1-1.5时效果较好。白云石作为焦油裂解催化剂的主要优点是催化效率高，成本低，所以具有很好的使用价值。 气化炉简图
其中还原区中放置炽热焦炭以促进焦油、二氧化碳的还原反应，焦油在热分解区裂解温度大约为1000℃左右，而吹入的空气与物料混合燃烧，这一区域叫做氧化区，温度约为900——1200℃，产生的热量用于支持热裂解区裂解反应和还原区的还原反应的进行；氧化区的上部为裂解区，温度约为300——700℃，在这一区域，生物质中的挥发分（裂解气，焦油以及水分）被分离出来；热解区的上部为干燥区，物料在这一区域被预热；氧化区的下部为还原区，氧化区产生的二氧化碳、炭和水蒸气在这一区域进行还原反应，同时残余的焦油在此区域发生裂解反应，产生以一氧化碳、氢气为主的产出气，这一区域的温度约为700——900℃来自热解区富含焦油的气体必须经过高温氧化区和以炽热焦炭为主的还原区，其中焦油在高温下被裂解，从而使产出气中的焦油含量大为减少。料斗与产出气之间焊有导热翅片，以增加产出气与料斗之间换热面积，降低产出气的温度，提高气化炉的热效率。 完全燃烧时的理论空气用量然后按照当量比0.25—0.3计算实际所需的空气用量V′ V=(1 /0.21)*(1.866C+5.55H+0.7S-0.7O) 式中V——物料完全燃烧所需要的理论空气量，m3/㎏; C——物料中碳元素所占的比例，%； H——物料中氢元素所占的比例，%； O——物料中氧元素所占的比例，%； S——物料中硫元素所占的比例，%。
