低压断路器的选择：95%的人都不曾了解的东东！
如何正确选择低压断路器？以下五大步骤必不可少：
（1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。
（2）断路器的短路整定电流应躲过线路的正常工作启动电流。（大概有30%的设计者注意到了这一条）。
（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。
（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。
（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。（大概有1%的设计者注意到了这一条）。
“第3~5条只是厂家的事”这也是大部分设计人人的误区。就最常见的DZ20而言，断路器的分断能力一般可分高、中、低（H、M、L）三档，如果设计人选择了错误的档次，就可能造成分断能力不足，而这显然不是厂家的事情，而是必须由设计人运算后才可作出正确选择的。我们不宜把设计责任推到厂家或盘厂身上，呵呵。
开关厂家可以提供额定短路运行（或极限）分断能力值，也许还可以提供额定短路接通能力值，但是它一般不会给你提供具体系统及线路的短路电流值呀——该你算的，还得算，不可偷懒，也无法偷懒啊。
比如1600KV A变压器的低压母线上，短路全电流峰值可达100KA！这不是一般开关所能胜任的，也不是什么开关厂家可以替你分忧解难的。呵呵，万一出了事，设计还是唯一责任。——因为厂家已经提供了几十KA到上百KA的接通能力，可是你当时只是选择了较低接通能力的开关。出事了怎么还可以牵扯到开关厂家呢？
《工业与民用设计手册里》，第二版1995年才出来，第一版是1983年的事了，那时候我还不知道自己将来会搞电气，呵呵！[/quote]
呵呵，我好像没说第几版吧；不过，第一版我手头曾经也有（名字似乎是《工厂配电设计手册》），要比第二版薄不少。
这本书确实有一些细节问题尚待研究。
在选型时，要求
极限短路分断能力(Icu) ≥运行短路分断能力(Ics) ≥线路预期短路电流。
运行短路分断能力参数应作为首选参数。极限短路分断能力作为保证参数。
短时耐受电流(Icw)主要考虑热稳定，是作为运行后保护整定的一个参考值，即主保护和后备保护动作时限不得超过断路器热稳定要求的时间。
补充问题回答：
断路器合闸就是在额定电压下进行。事实上，考验断路器分断能力主要是在最大短路（三相完全金属接地短路）情况下断开的能力，此时短路电流很大，要求在一定的时间内完全熄弧，是最大的问题，这时就是断路器的极限分断能力，一般要求分断值在几十千安以上。
低压断路器的选择：95%的人都不曾了解的东东！ 如何正确选择低压断路器？以下五大步骤必不可少： （1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。 （2）断路器的短路整定电流应躲过线路的正常工作启动电流。（大概有30%的设计者注意到了这一条）。 （3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。 （4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。 （5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。（大概有1%的设计者注意到了这一条）。 “第3~5条只是厂家的事”这也是大部分设计人人的误区。就最常见的DZ20而言，断路器的分断能力一般可分高、中、低（H、M、L）三档，如果设计人选择了错误的档次，就可能造成分断能力不足，而这显然不是厂家的事情，而是必须由设计人运算后才可作出正确选择的。我们不宜把设计责任推到厂家或盘厂身上，呵呵。 开关厂家可以提供额定短路运行（或极限）分断能力值，也许还可以提供额定短路接通能力值，但是它一般不会给你提供具体系统及线路的短路电流值呀——该你算的，还得算，不可偷懒，也无法偷懒啊。 比如1600KV A变压器的低压母线上，短路全电流峰值可达100KA！这不是一般开关所能胜任的，也不是什么开关厂家可以替你分忧解难的。呵呵，万一出了事，设计还是唯一责任。——因为厂家已经提供了几十KA到上百KA的接通能力，可是你当时只是选择了较低接通能力的开关。出事了怎么还可以牵扯到开关厂家呢？ 《工业与民用设计手册里》，第二版1995年才出来，第一版是1983年的事了，那时候我还不知道自己将来会搞电气，呵呵！[/quote] 呵呵，我好像没说第几版吧；不过，第一版我手头曾经也有（名字似乎是《工厂配电设计手册》），要比第二版薄不少。 这本书确实有一些细节问题尚待研究。
如何正确选择低压断路器？以下五大步骤必不可少： （1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。 （2）断路器的短路整定电流应躲过线路的正常工作启动电流。（大概有30%的设计者注意到了这一条）。 （3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。 （4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。 （5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。 首先，按1条选择的断路器，再区分A,B,C,D型的适用场所。 3,4,5条都是厂家的事了，现在的微断分断能力都达到15KA，主要是第4条，施耐德等产品也给出了配电长度表。
查表！ 不可以无条件用在低压屏上。 “第3~5只是厂家的事”？这也是大部分设计人人的误区。就最常见的DZ20而言，断路器的分断能力一般可分高、中、低（H、M、L）三档，如果设计人选择了错误的档次，就可能造成分断能力不足，而这显然不是厂家的事情，而是必须由设计人运算后才可作出正确选择的。我们不应把设计责任推到厂家或盘厂身上，如果说第4条还可以由厂家提供简化表格来勉强解决问题的话，第3、5条是厂家无法提供什么表格的。 开关厂家可以提供额定短路运行（或极限）分断能力值，也许还可以提供额定短路接通能力值，但是它一般不会给你提供具体系统及线路的短路电流值呀——该你算的，还得算，不可偷懒，也无法偷懒。
比如1600kVA变压器的低压母线上，短路全电流峰值可达100KA！这不是一般开关所能胜任的，也不是什么开关厂家可以替你分忧解难的。呵呵，万一出了事，设计还是唯一责任。——因为厂家已经提供了几十kA到上百kA的接通能力，可是你当时只是选择了较低接通能力的开关。出事了怎么还可以牵扯到开关厂家呢？ 低压屏上不要用微断的，宁可用熔断器！ 现在的民用设计除了算负荷，算电流，其他的校验很少有人做，如此设计，却也没出什么大事，原因何在呢？即使出了问题，也很难找到设计身上，因为使用方经常更改引结负荷。 设计者一般宁可选大，整定大。。。分断能力大。。。至少在近期不会出事，很少去管灵敏度。与电力设计的严禁态度相比，建筑电气设计十分混乱。 我敢说，民用建筑电气设计者有一半不会短路电流计算，包括所谓的高工。。。。 其实小容量的变压器低压母线上，甚至可以使用15KA微断的。 “出事了很少找到设计头上”？那大多是因为“事故调查组组长”，往往就是属于设计之列的！

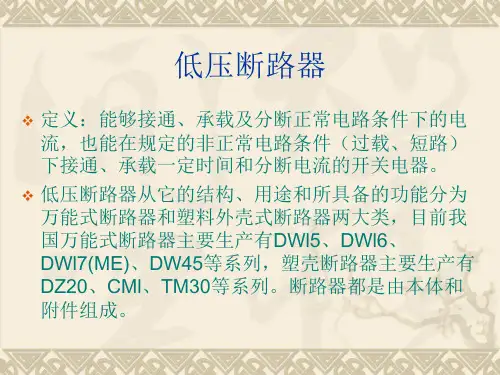

低压断路器（空气开关）典型产品低压断路器主要分类方法是以结构形式分类，即开启式和装置式两种。 开启式又称为框架式或万能式，装置式又称为塑料壳式。 断路器一般选用原则 （1）断路器的额定工作电压≥线路额定电压。 （2）断路器的额定电流≥线路负载电流。 （3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流(按有效值计算)。（4）线路末端单相对地短路电流≥1.25倍断路器瞬时脱扣器整定电流。 （5）断路器的欠电压脱扣器额定电压＝线路额定电压。 （6）断路器分励脱扣器额定电压＝控制电源电压。 （7）电动传动机的额定工作电压＝控制电源电压。 （8）校核断路器允许的接线方向。有些型号断路器只允许上进线，有些型号允许上进线或下进线。 低压断路器的选用原则 1）根据线路对保护的要求确定断路器的类型和保护形式--确定选用框架式、装置式或限流式等。 2）断路器的额定电压UN应等于或大于被保护线路的额定电压。 3）断路器欠压脱扣器额定电压应等于被保护线路的额定电压。 4）断路器的额定电流及过流脱扣器的额定电流应大于或等于被保护线路的计算电流。5）断路器的极限分断能力应大于线路的最大短路电流的有效值。 6）配电线路中的上、下级断路器的保护特性应协调配合，下级的保护特性应位于上级保护特性的下方且不相交。 7）断路器的长延时脱扣电流应小于导线允许的持续电流。 （1）装置式断路器装置式断路器有绝缘塑料外壳，内装触点系统、灭弧室及脱扣器等，可手动或电动(对大容量断路器而言)合闸。有较高的分断能力和动稳定性，有较完善的选择性保护功能，广泛用于配电线路。目前常用的有DZl5、DZ20、DZXl9和C45N （目前已升级为C65N）等系列产品。其中C45N（C65N）断路器具有体积小，分断能力高、限流性能好、操作轻便，型号规格齐全、可以方便地在单极结构基础上组合成二极、三极、四极断路器的优点，广泛使用在60A及以下的民用照明支干线及支路中(多用于住宅用户的进线开关及商场照明支路开关)。 （2）框架式低压断路器框架式断路器一般容量较大，具有较高的短路分断能力和较高的动稳定性。适用于交流50Hz，额定电流380V的配电网络中作为配电干线的主保护。框架式断路器主要由触点系统、操作机构、过电流脱扣器、分励脱扣器及欠压脱扣器、附件及框架等部分组成，全部组件进行绝缘后装于框架结构底座中。目前我国常用的有DWl5、ME、AE、AH等系列的框架式低压断路器。DWl5系列断路器是我国自行研制生产的，全系列具有1000、1500、2500和4000A等几个型号。 ME、AE、AH等系列断路器是利用引进技术生产的。它们的规格型号较为齐全(ME开关电流等级从630A～5000A共13个等级)，额定分断能力较DWl5更强，常用于低压配电干线的主保护。 （3）智能化断路器目前国内生产的智能化断路器有框架式和塑料外壳式两种。框架式智能化断路器主要用于智能化自动配电系统中的主断路器，塑料外壳式智能化断路器主
(完整)低压配电断路器选择 编辑整理： 尊敬的读者朋友们： 这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)低压配电断路器选择）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。 本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)低压配电断路器选择的全部内容。
低压配电断路器选择 摘要介绍低压供配电系统中断路器的选择方法，断路器的主回路额定值的选取依据，断路器的选择性配合，三相短路电流与断路器脱扣电流间的对应关系 关键词断路器选择选择性配合三相短路电流极限分断能力运行分断能力 1、断路器的特性 断路器的特性包括断路器的型式(极数、电流种类）、主电路的额定值和极限值（包括短路特性)、控制电路、辅助电路、脱扣器型式(分励脱扣器、过电流脱扣器、欠电流脱扣器等)、操作过电压等。 现重点讨论断路器主电路的额定值和极限值的选择方法。 2、配电型断路器选择方法 配电线路保护的低压断路器选择方法可依据（《工业与民用配电设计手册》（第三版)P631） 1）、断路器额定电流的确定.断路器壳架等级额定电流I rQ和断路器反时限过电流脱扣器的额定电流I rt的确定如下 I rQ>= I rt >=I c 式中 I rQ-—断路器壳架等级的额定电流;I rt—反时限过电流脱扣器的额定电流； I c-线路的计算负荷电流，A； 2）、反时限过电流脱扣器的整定值(I set1)。 I z〉= I set1>=I c 式中 I c—线路的计算负荷电流，A;I z—导体的允许持续载流量，A； 另可参照《技术措施》，配电型断路器长延时过电流脱扣器的整定值应大于线路的计算电流，不考虑线路的尖峰电流。 I set1>= K zd1 I c 式中 K zd1—可靠系数，取1.1； 该式在现有设计中成为主要依据。 3)、定时限过电流脱扣器的整定值（I set2)。定时限过电流脱扣器主要用于保证保护

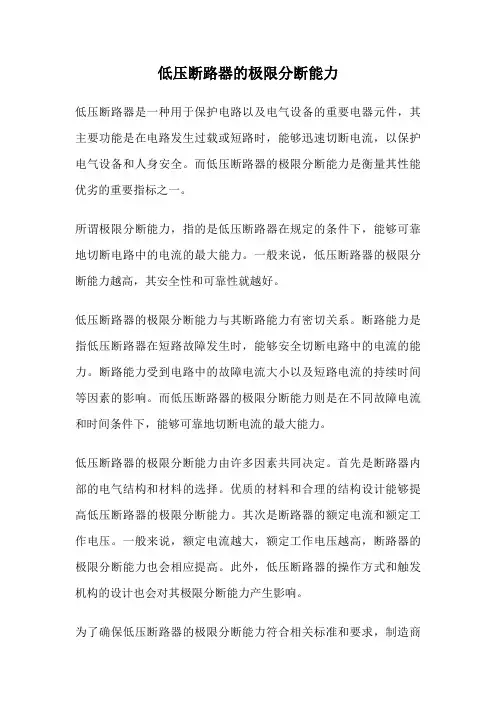

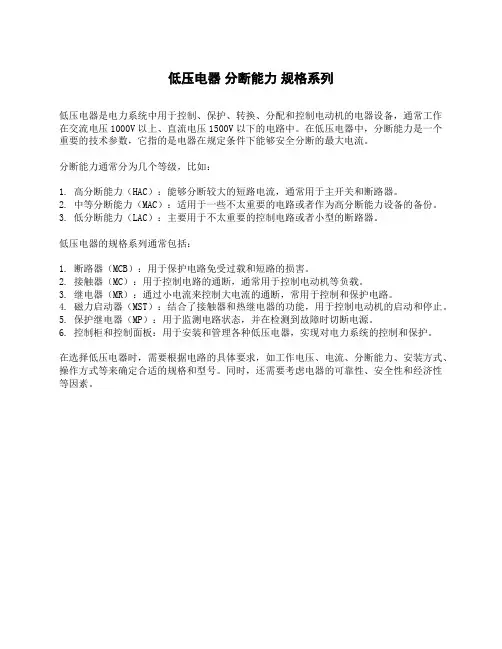

断路器的分断能力 断路器的分段能力对于断路器来说极其重要，那么什么是分段能力？又如何来选择断路器的分段能力？中国电器交易网将为你一一揭晓。 分断能力是指断路器开关的一种特殊功能。断路器的分断能力是指该断路器安全切断故障电流的能力（往往也是价格的决定因素），与其额定电流无必然联系。一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA 的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。注意做过极限分断的断路器不允许再用（往往失效了），必须更换。而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。现在很多好的断路器可以做到Icu=Ics。当然，对于Icu与Ics，国家有严格的定义与相关的试验，当然以上只是中国电器交易网对于分段能力的简单介绍。 下面进入正题如何选择断路器的分断能力，中国电器交易网经过详细的调查选择断路器的分断能力有两种方法： 一.按线路预期短路电流的计算来选择断路器的分断能力 精确的线路预期短路电流的计算是一项极其繁琐的工作，因此便有一些误差不很大而工程上可以被接受的简捷计算方法： 1.对于10/0.4KV电压等级的变压器，可以考虑高压侧的短路容量为无穷大(10KV侧的短路容量一般为200~400MVA甚至更大，因此按无穷大来考虑，其误差不足10%)。 2.GB50054-95《低压配电设计规范》的2.1.2条规定：“当短路点附近所接电动机的额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响”，若短路电流为30KA，取其1%，应是300A，电动机的总功率约在150KW，且是同时启动使用时此时计入的反馈电流应是6.5∑In。 3.变压器的阻抗电压UK表示变压器副边短接(路)，当副边达到其额定电流时，原边电压为其额定电压的百分值。因此当原边电压为额定电压时，副边电流就是它的预期短路电流。 4.变压器的副边额定电流=Se/1.732U式中Se为变压器的容量(KVA)，Ue 为副边额定电压(空载电压)，在10/0.4KV时Ue=0.4KV因此简单计算变压器的副边额定电流应是:1.44～.50Se。 5.按(3)对Uk的定义，副边的短路电流(三相短路)为I(3)对Uk的定义，副边的短路电流(三相短路)为I(3)=Ie/Uk，此值为交流有效值。 6.在相同的变压器容量下，若是两相之间短路，则I(2)=1.732I(3)/2=0.866I(3)以上计算均是变压器出线端短路时的电流值，这是最严重的短路事故。如果短路点离变压器有一定的距离，考虑到线路阻抗，短路电流将减小。例如SL7系列变压器(配导线为三芯铝线电缆)，容量为200KVA，变压器出线端短路时，三相短路电流I(3)为7210A。短路点离变压器的距离为100m时，短路电流I(3)降为4740A；当变压器容量为100KVA时其出线端的短路电流为3616A。离变压器的距离为100m处短路时，短路电流为2440A。远离100m时短路电流分别为0m的65.74%和6 7.47%。所以，用户在设计时，应计算安装处(线路)的额定电流和该处可能出现的最大短路电流。并按以下原则选择断路器：因此，在选择断路器上，不必把余量放得过大，以免造成浪费。 二、断路器的极限短路分断能力和运行短路分断能力 在IEC947-2和GB4048.2中对断路器极限短路分断能力和运行短路分断能
摘要：随着我国现代化建设的飞速发展，新建住宅、商业、工业等项目越来越多，功能也越来越复杂，其对用电要求也越来越高。而对工程实际运用来说，低压断路器是直接保证供电回路安全的重要设备，低压断路器如何选用得安全、经济、合理显得尤为重要。 关键词：低压断路器；电子脱扣器；热磁脱扣器；电磁脱扣器 中图分类号：tu855 文献标识码：a 断路器是一种能够接通、承载以及分段正常电路条件下的电流，也能在规定的非正常电路（例如短路）下接通、承载一定时间和分段电流的一种机械开关电器。低压断路器广泛地应用于低压配电系统各级馈电回路，各种机械设备的电源控制和用电终端的控制和保护。在使用低压断路器的过程中如何科学地选型，避免因断路器选型不当及安装不合理，造成其不能发挥应有控制与保护作用，并在运行中存在一定安全隐患，既降低系统保护运行的可靠性，又对使用人员的人身安全构成相应威胁。所以如何科学合理地选择使用低压断路器是保证系统安全有效运行关键。 一、低压断路器的特性 1.低压断路器的基本特性主要体现在 （1）额定电压ue：这是断路器在正常（不间断的）的情况下工作的电压； （2）额定电流in：配有专门的过电流脱口继电器的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值； （3）额定极限短路分断能力icu：是断路器能够分断而不被损害的最高（预期的）电流值； （4）过载保护（ir或irth）和短路保护（im）的脱扣电流整定范围。 2.低压断路器的脱扣器类型有 （1）电磁脱扣器：只提供磁保护，也就是短路保护。 （2）热磁脱扣器：提供磁保护和热保护，热保护也就是过载保护。一般来说，电路中都用热磁脱扣器来提供短路和过载保护，只有一些特殊场合用电磁脱扣器提供短路保护，而由其他元件（如热继电器）来提供过载保护。但其只能提供二段保护；动作值误差比较大，不可以调节。 （3）电子脱扣器可以有以上所有功能，并可以方便地进行整定，且能够提供三段甚至四段保护，动作比较精准，可以调节。 二、低压断路器的选择 低压断路器的选择需要考虑如下因数：断路器所在设备系统的电气特性；断路器的使用环境（如周围环境温度、罩棚或开关柜的外护物，当地气候条件等）；短路电流分断和接通能力；断路器操作要求（如分级跳闸、遥控要求和指示及相关辅助触点，辅助跳闸线圈以及它们间的连接要求）；安装规定，特别是对人身的保护；负荷特性（如电动机、荧光灯、低压变压器等），本文主要从短路电流计算和热稳定校验等方面探讨低压断路器的选择。 《低压配电设计规范》gb50054-2011第3.1.1条要求：“电器的额定电流不应小于所在回路的计算电流；电器应满足短路条件下的动稳定与热稳定的要求；用于断开短路电流的电器应该满足短路条件下的接通能力和分段能力”。第6.2.1条要求：“配电线路的短路保护电器，应在短路电流对导体和连接处产生的热作用和机械作用造成危害之前切断电源”。第6.2.4条要求：“当短路保护电器为断路器时，被保护线路末端的短路电流不应小于断路器瞬时或短延时过电流脱扣器整定电流的1.3倍”。 下面通过案例进行相关分析： 在以上计算结论的前提下，现对单元配电总箱的出线开关进行校验。由于通常甲方要求不标示所选断路器型号，只用代号mccb表示塑壳断路器，现选取常熟开关厂和施耐德电气有
断路器选型基本原则 Revised by Liu Jing on January 12, 2021
断路器选型应遵守的基本原则 发布时间：10-12-16 来源：点击量：1673 字段选择：大中小 1 断路器的额定电压必须大于或等于线路的工作电压。 负载或额定电源的电压要大于或等于开关的额定电压，因为这事关产品的安全性能。高于开关额定电压的电压有可能会使产品绝缘性能性能下降，存在事故隐。 2 断路器的额定短路通断能力≥线路中可能出现的最大短路电流。 线路中发生相线与相线或相线与中性线之间的短路电流是很大的，越是接近电源分配端的电流就越大，因为整个短路回路的阻抗小。因此要求断路器必须有一定的短路分断能力，当短路分断能力大于或等于线路中可能出现的最大短路电流时，在瞬时脱扣器的作用下，开关能瞬时熄弧断开。如开关的额定短路通断能力≤线路中可能出现的最大短路电流因开关不能熄弧，由燃弧引起的过高温度使触点粘(短路)从而毁坏配电线路以致设备。 3 断路器的额定电流≥线路的负载电流。 负载的额定电流必须等于或小于开关的额定电流，一般情况下小于开关的额定电流，考虑到留有一定的裕度，一般选开关的额定电流比实际负载电流大20℅左右，不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用，由于线路的粗细及长短关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。
4 漏电断路器的额定漏电动作电流必须≥2倍的线路业已存在的泄漏电流。 在配电线路中由于线路的绝缘电阻随着时间的增长会下降及对地布线分布电容的存在，线路或多或少对地存在一定的泄漏电流，有的还比较大，因此在选取漏电断路器的额定漏电动作电流必须大于实际泄漏电流的两倍才能保证开关不会误动作，这也是与国家标准规定的额定漏电不动作电流为额定动作电流的一半是相符合的。 5 断路器末端单相对地短路时能使选用B、C、D型瞬时脱扣器的开关动作，对于不同类型的负载(用电设备)选用不同的瞬时脱扣器和相应的电流等级的产品。根据不同的负载设备选用不同类型的瞬时脱扣器和额定电流，B、C、D型瞬时脱扣器的使用对象前面有说明。选取额定电流及相应的瞬时脱扣器时必须考虑负载的额定电流及可能输出的最大短路电流。当最大短路电流大于或等于B、 C、D型瞬时脱扣器的整定动值时，短路保护才能起作用。 6 在装漏电保护器之前必须搞清原有的供电保护型式，以便判断是否可以直接安装或需改动。 供电保护型式在前面已有详细说明。在未安装漏电断路器之前，有些设备已采取一些供电保护型式，但是有一些保护型式如不改动是不适宜直接安装漏电断路器，否则会引起开关的误动或拒动。具体使用将在后面案例中进行分析。 7 有进出线规定的产品必须严格按要求接线，进出线不可反接。

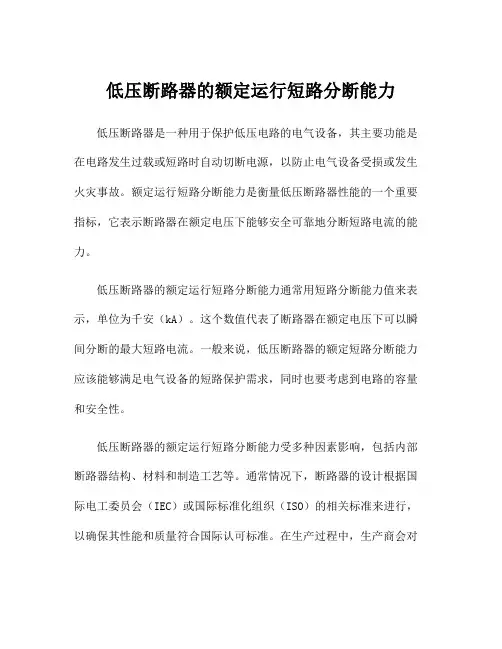

选择低压断路器应注意的几个问题 摘要：断路器广泛应用于低压配电系统中，是一种常用保护电器元件。在进行低压配电系统设计时，要正确选择断路器，对断路器过流脱扣器额定电流进行选择和整定，确保充分发挥断路器的保护作用。本文简要介绍选择低压断路器应注意的几个问题。 1.低压断路器的一些参数 断路器的额定电流：是指脱扣器能长期通过的电流。 断路器壳架等级额定电流：用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。它决定了所能安装的脱扣器的最大额定电流值。 过电流脱扣器可分为过载脱扣器和短路(电磁)脱扣器，有长延时动作电流、短延时动作电流和瞬时动作电流之分。 断路器的额定极限短路分断能力：按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；也就是断路器规定的试验电压及其它规定条件下的极限短路分断电流值，不考虑断路器继续承载它的额定电流。 额定运行短路分断能力：是指断路器在规定的试验电压及其它规定条件下的一种比额定极限短路分断电流小的分断电流值。 2.选择低压断路器的原则 2.1 额定工作电压和额定电流 额定工作电压不能低于线路额定电压，额定电流不能低于线路计算电流。应明确，断路器的额定电压与通断能力及使用类别有关，同一台断路器可以有几个额定工作电压和相对应的通断能力及使用类别。 2.2 长延时脱扣器整定电流Ir1 所选断路器的长延时脱扣器整定电流Ir1要大于或等于线路的计算负载电流，可按计算负载电流的1~1.1倍确定；同时应不大于线路导体长期许电流的0.8~1倍。 2.3 瞬时或短延时脱扣器的整定电流Ir2 所选断路器的瞬时或短延时时脱扣器整定电流应大于线路尖峰电流。配电断路器可按不低于尖峰电流1.35倍的原则确定；电动机保护电路，当动作时间不
（1）由线路的计算电流来决定断路器的额定电流； （2）按线路的最大短路电流来校验低压断路器的分断能力； （3）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍； （4）断路器的短路整定电流应躲过线路的正常工作启动电流； （5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。 低压断路器的选用，应根据具体使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器整定电流和分励、欠压脱扣器的电压电流等参数，参照产品样本提供的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。当与另外的断路器或其他保护电器之间有配合要求时，应选用选择型断路器。 1、额定工作电压和额定电流低压断路器的额定工作电压Ue。和额定电流Ie。应分别不低于线路，设备的正常额定工作电压和工作电流或计算电流。断路器的额定工作电压与通断能力及使用类别有关，同一台断路器产品可以有几个额定工作电压和相对应的通断能力使用类别。 2、长延时脱扣器整定电流Ir1 所选断路器的长延时脱扣器整定电流Ir1应大于或等于线路的计算负载电流，可按计算负载电流的1～1.1倍确定；同时应不大于线路导体长期允许电流的0.8—1倍。 3、瞬时或短延时脱扣器的整定电流Ir2所选断路器的瞬时或短延时脱扣器整定电流Ir2应大于线路尖峰电流。配电断路器可按不低于尖峰电
流1.35倍的原则确定，电动机保护电路当动作时间大于0.02s时可按不低于1.35倍起动电流的原则确定，如果动作时间小于0.02s，则应增加为不低于起动电流的1.7—2倍。这些系数是考虑到整定误差和电动机起动电流可能变化等因素而加的。 4、短路通断能力和短时耐受能力校验低压断路器的额定短路分断能力和额定短路接通能力应不低于其安装位置上的预期短路电流。当动作时间大于0.02s时，可不考虑短路电流的非周期分量，即把短路电流周期分量有效值作为最大短路电流；当动作时间小于0.02s时，应考虑非周期分量，即把短路电流第一周期内的全电流作为最大短路电流。如校验结果说明断路器通断能力不够，应采取如下措施。 a)在断路器的电源侧增设其他保护电器(如熔断器)作为后备保护。 b)采用限流型断路器，可按制造厂提供的允通电流特性或限流系数(即实际分断电流峰值和预期短路电流峰值之比)选择相应的产品。 c)可改选较大容量的断路器。各种短路保护断路器必须能在闭合位置上承载未受限制的短路电流瞬态值，还须能在规定的延时范围内承载短路电流。这种短时承载的短路电流值应不超过断路器的额定短时耐受能力，否则也应采取措施或改变断路器规格。断路器产品样本中一般都给出产品的额定峰值耐受电流和额定短时耐受电流(1s电流)。当为交流电流时，短时耐受电流应以未受限制的短路电流周期分量的有效值为准。 5、灵敏系数校验所选定的断路器还应按短路电流进行灵敏系数校验。灵敏系数即线路中最小短路电流(一般取电动机接线端或配电线路末端的两相或单相短路电流)和断路器瞬时或延时脱扣器整定电流之比。两相短

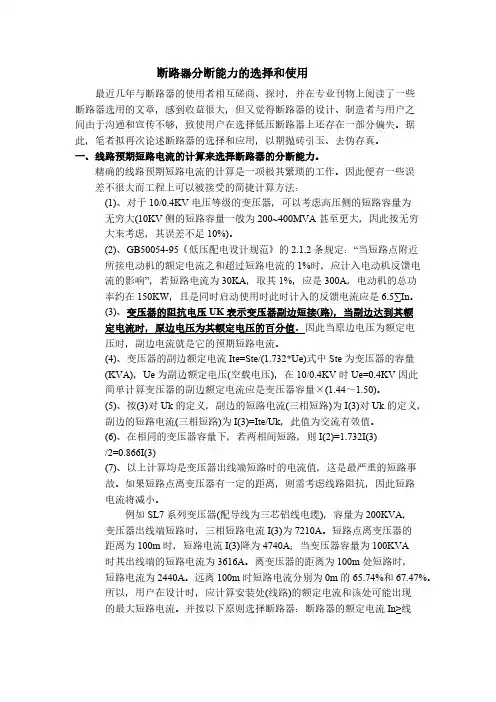

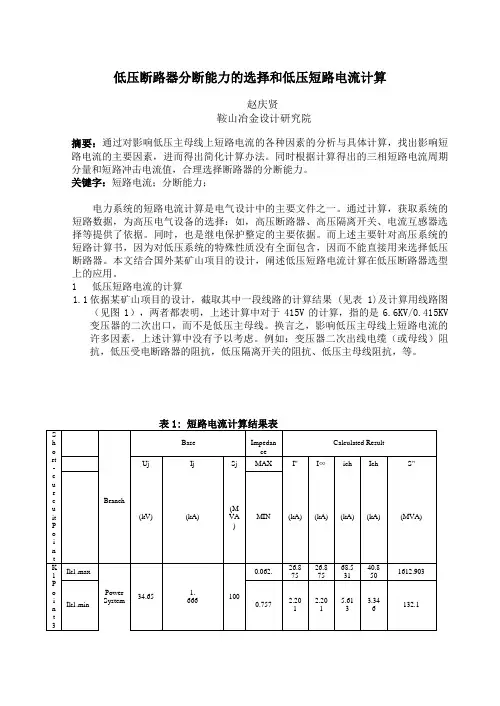

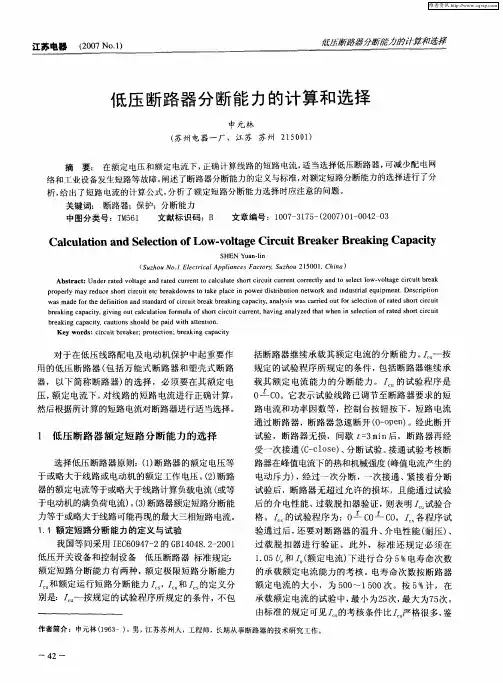

断路器分断能力的选择和使用 最近几年与断路器的使用者相互磋商、探讨，并在专业刊物上阅读了一些断路器选用的文章，感到收益很大，但又觉得断路器的设计、制造者与用户之间由于沟通和宣传不够，致使用户在选择低压断路器上还存在一部分偏失。据此，笔者拟再次论述断路器的选择和应用，以期抛砖引玉、去伪存真。 一、线路预期短路电流的计算来选择断路器的分断能力。 精确的线路预期短路电流的计算是一项极其繁琐的工作。因此便有一些误差不很大而工程上可以被接受的简捷计算方法： (1)、对于电压等级的变压器，可以考虑高压侧的短路容量为无穷大(10KV侧的短路容量一般为200~400MVA甚至更大，因此按无穷大来考虑，其误差不足10%)。 (2)、GB50054-95《低压配电设计规范》的 2.1.2条规定： “当短路点附近所接电动机的额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响”，若短路电流为30KA，取其1%，应是300A，电动机的总功率约在150KW，且是同时启动使用时此时计入的反馈电流应是 6.5∑In。 (3)、变压器的阻抗电压UK表示变压器副边短接(路)，当副边达到其额定电流时，原边电压为其额定电压的百分值。因此当原边电压为额定电压时，副边电流就是它的预期短路电流。 (4)、变压器的副边额定电流Ite=Ste/( 1.732*Ue)式中Ste为变压器的容量(KVA)，Ue为副边额定电压(空载电压)，在时Ue= 0.4KV因此简单计算变压器的副边额定电流应是变压器容量×(
