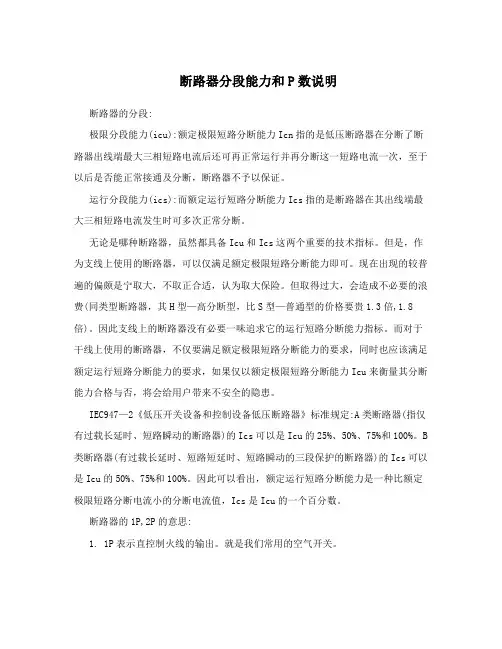

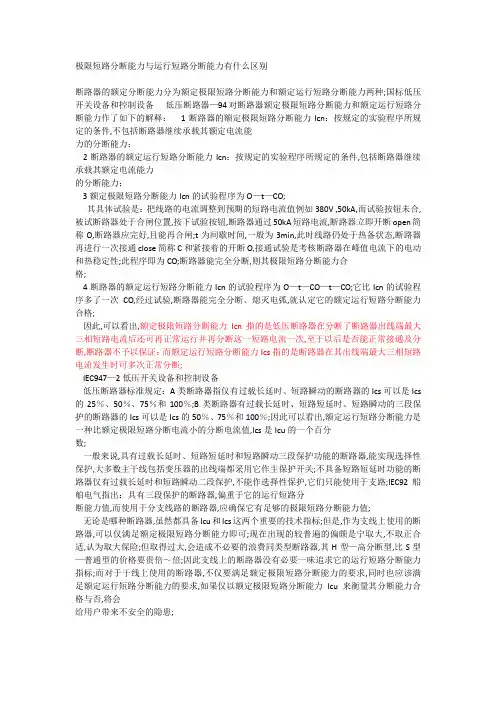

断路器的分段能力：
极限分段能力(icu)：额定极限短路分断能力指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次，至于以后是否能正常接通及分断，断路器不予以保证。
运行分段能力（ics）：而额定运行短路分断能力
Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断。
无论是哪种断路器，虽然都具备
Icu和Ics这两个重要的技术指标。但是，作为支线上使用的断路器，可以仅满足额定极限短路分断能力即可。现在出现的较普遍的偏颇是宁取大，不取正合适，认为取大保险。但取得过大，会造成不必要的浪费(同类型断路器，其H型—高分断型，比S型—普通型的价格贵1.3倍～1.8倍)。因此支线上的断路器没有必要一味追求它的运行短路分断能力指标。而对于干线上使用的断路器，不仅要满足额定极限短路分断能力的要求，同时也应该满足额定运行短路分断能力的要求，如果仅以额定极限短路分断能力Icu来衡量其分断能力合格与否，将会给用户带来不安全的隐患。
IEC947—2《低压开关设备和控制设备低压断路器》标准规定：A类断路器(指仅有过载长
延时、短路瞬动的断路器)的Ics可以是Icu的25%、50%、75%和100%。B类断路器(有过载长延时、短路短延时、短路瞬动的三段保护的断路器)的Ics可以是Icu的50%、75%和100% 。因此可以看出，额定运行短路分断能力是一种比额定极限短路分断电流小的分断电流
值，Ics是Icu的一个百分数。
断路器的1P,2P的意思：1. 1P表示直控制火线的输出。就是我们常用的空气开关。
2. 2P表示同时可以控制火线和零线的。但不是漏电保护器。
漏电保护器要控制底线的。
2.3P是指三相电的，可控制三相电的3根火线。
4. 4P是指可以控三根火线和1根零线。1P、2P、3P、4P指断路器的极数，电相序的排序是A、B、C、N。ABC指三相电的火线，N指三相四线的零线。1P断路器可接任意一相火线，2P断路器可接任意一相火线和一零线，
3P断路器接三相火线，但前后相序要正确，即ACB。如果你负载的设备额定电压是220V时，就可以用1P或2P的断路器，如果是380V，就需要3P或4P了，对负载设备不需要零的就只选3P就可以了，如电动机、风机、水泵等只用3P断路器；如是380V的开水器、热水器之类的设备，就需要4P了，而且还要带漏电保护功能的断路器，这是为防止漏电事故，保障人身安全是必须的要用的。
接线时需要注意的是：如果在同一个楼层里面，需要引出的1P及2P断路器较多的话，注意保持A、B、C相电的平衡，从总开关所引出的断路器ABC相要均衡引出，否则就会使总断路器使用寿命下降。
