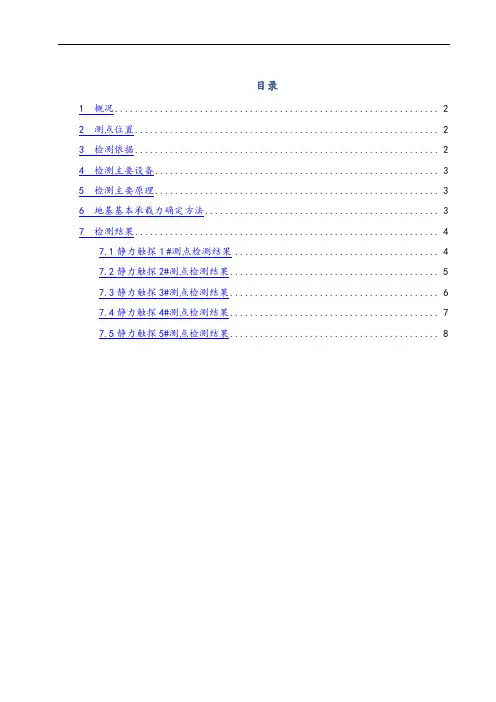

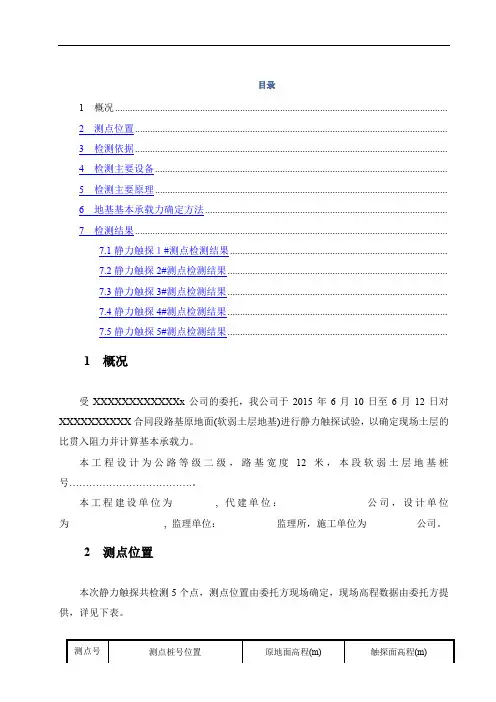

目录
1 概况...................................................................... 2..
2 测点位置.................................................................. 2.. 3检测依据 ................................................................... 2..
4 检测主要设备 (3)
5 检测主要原理 (3)
6地基基本承载力确定方法 ..................................................... 3. 7检测结果 ................................................................... 4..
7.1静力触探1 #测点检测结果............................................. .4
7.2静力触探2#测点检测结果............................................... 5.
7.3静力触探3#测点检测结果............................................... 6.
7.4静力触探4#测点检测结果............................................... 7.
7.5静力触探5#测点检测结果............................................... 8.
1 概况
受XXXXXXXXXXXXx 公司的委托，我公司于2015年6月10日至6月12日对XXXXXXXXXX 合同段路基原地面(软弱土层地基)进行静力触探试验，以确定现场土层的比贯入阻力并计算基本承载力。
本工程设计为公路等级二级，路基宽度12米，本段软弱土层地基桩号.0
本工程建设单位为，代建单位：公司，设计单位为，监理单位：监理所，施工单位为公司。
2测点位置
本次静力触探共检测5个点，测点位置由委托方现场确定，现场高程数据由委托方提供，详见下表。
3检测依据
本次检测，根据委托方要求，主要依据以下规程及标准：
(1)《铁路工程地质原位测试规程》TB 10018-2003;
(2)本项目合同文件及其它相关技术资料。
4检测主要设备
本次采用的主要设备情况见下表。
5检测主要原理
静力触探适用于软土、黏性土、粉土、砂类土及含少量碎石土层，可划分土层界面、
土类定名、确定地基承载力和单桩极限荷载、判定地基土液化可能性及测定地基土的物理
学参数等。试验时以一恒定的贯入速率将圆锥探头通过一系列探杆压入土中，并按一定深度间距根据测得的探头贯入阻力大小来间接判定土的物理力学性质。
6地基基本承载力确定方法
本次试验探头采用单桥探头，确定地基基本承载力时，由于无地区使用经验可循，本
报告参照《铁路工程地质原位测试规程》TB 10018 —2003表10.5.16—1 “天然地基基本承载力算表”中软土层公式（T 0=0.112Ps+5计算所得。
7检测结果
7.1静力触探1 #测点检测结果
1#测点，位于K104+428右幅距中2m处，原地面高程1851.670m，触探面高程1849.150 m，各土层深度的比贯入阻力及基本承载力检测结果见下
表。
深度d （m）
端阻
qc(kPa)
比贯入阻力
Ps（kPa）
基本承载力
b 0（kPa）
0.0 0 0 0
0.2 1056 1162 135
0.4 1284 1412 163
0.6 1006 1107 129
0.8 639 703 84
1.0 490 539 65
1.2 540 594 72
1.4 500 550 67
1.6 659 725 86
1.8 401 441 54
2.0 808 889 105
2.2 1264 1390 161
2.4 857 943 111
2.6 609 670 80
2.8 927 1020 119
3.0 2237 2461 281
3.2 1582 1740 200
3.4 2843 3127 355
3.6 2584 2842 323
3.8 1106 1217 141
4.0 440 484 59
4.2 2654 2919 332
4.4 2019 2221 254
4.6 649 714 85
4.8 897 987 116
5.0 2555 2811 320
5.2 689 758 90
5.4 1106 1217 141
5.6 1473 1620 186
5.8 1443 1587 183
6.0 2495 2745 312
6.2 6128 6741 760
>6.2 较硬土层，未能贯入

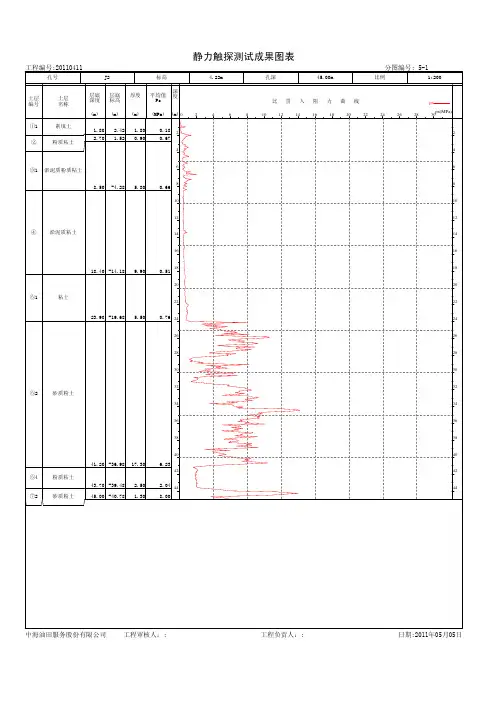

土层深度d-比贯入阻力Ps关系曲线图
2#测点，位于K104+407右幅距中1m处，原地面高程1850.800m,触探面高程1848.881m,
各土层深度的比贯入阻力及基本承载力检测结果见下
表。
深度d( m
端阻
qc(kPa)
比贯入阻力
Ps(kPa)
基本承载力
b 0(kPa)
0.0 0 0 0
0.2 192 211 29
0.4 133 146 21
0.6 232 255 34
0.8 202 222 30
1.0 1125 1238 144
1.2 599 659 79
1.4 718 790 93
1.6 957 1053 123
1.8 1185 1304 151
2.0 927 1020 119
2.2 679 747 89
2.4 1115 1227 142
2.6 1086 1195 139
2.8 778 856 101
3.0 828 911 107
3.2 689 758 90
3.4 907 998 117
3.6 927 1020 119
3.8 768 845 100
4.0 1066 1173 136
4.2 1225 1348 156
4.4 897 987 116
4.6 1036 1140 133
4.8 1016 1118 130
5.0 1135 1249 145
5.2 1503 1653 190
5.4 1890 2079 238
5.6 2217 2439 278
5.8 1463 1609 185
6.0 2614 2875 327
6.2 3011 3312 376
6.4 3984 4382 496
>6.4 较硬土层，未能贯入
土层深度d-比贯入阻力Ps关系曲线图
3#测点，位于K104+382左幅距中2m处，原地面高程1849.650m,触探面高程1848.012
4#测点，位于K104+360左幅距中2.5m处，原地面高程1849.480m,触探面高程1847.850
