五金模具技术规范

五金模具技术规范
五金模具技术规范

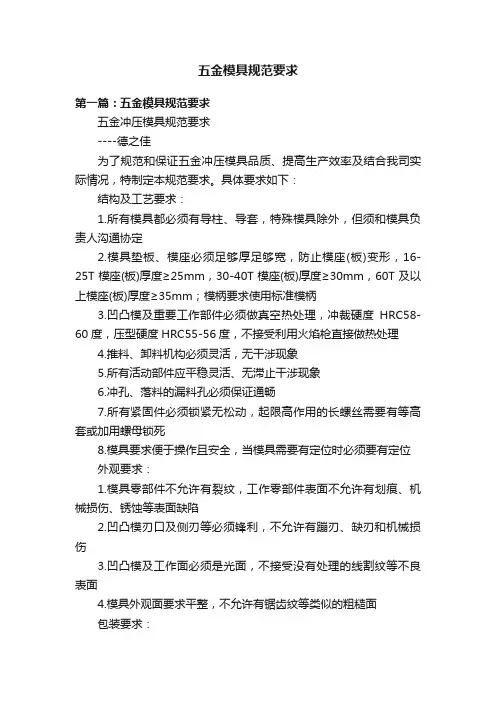

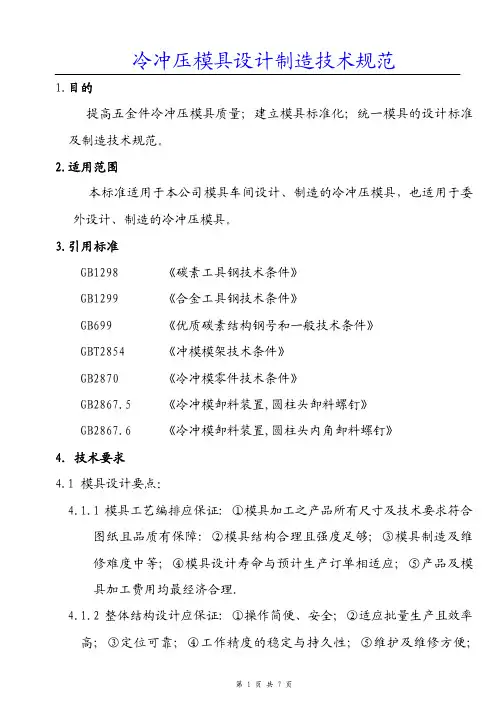

冷冲压模具设计制造技术规范

1.目的

提高五金件冷冲压模具质量;建立模具标准化;统一模具的设计标准及制造技术规范。

2.适用范围

本标准适用于本公司模具车间设计、制造的冷冲压模具,也适用于委外设计、制造的冷冲压模具。

3.引用标准

GB1298 《碳素工具钢技术条件》

GB1299 《合金工具钢技术条件》

GB699 《优质碳素结构钢号和一般技术条件》

GBT2854 《冲模模架技术条件》

GB2870 《冷冲模零件技术条件》

GB2867.5 《冷冲模卸料装置,圆柱头卸料螺钉》

GB2867.6 《冷冲模卸料装置,圆柱头内角卸料螺钉》

4.技术要求

4.1 模具设计要点:

4.1.1模具工艺编排应保证: ①模具加工之产品所有尺寸及技术要求符合

图纸且品质有保障: ②模具结构合理且强度足够; ③模具制造及维

修难度中等; ④模具设计寿命与预计生产订单相适应; ⑤产品及模

具加工费用均最经济合理.

4.1.2整体结构设计应保证: ①操作简便、安全; ②适应批量生产且效率

高; ③定位可靠; ④工作精度的稳定与持久性; ⑤维护及维修方便;

⑥封闭高度与所安装机床匹配; ⑦模具结构标准化.

4.1.3 零件设计基本规范:

4.1.3.1模架选用原则: ①原则上必须设置导向结构,对于成形类模具若

在结构上可以保证质量和使用寿命及效率时可以不设置,但此必须征得模具部工艺工程师同意,冲裁模架的导向件结构设置应方便工作刃口的刃磨;②在工作中导柱导套尽可能不脱离导向,导柱长度以合模后短于闭合高度10mm为宜;③外导柱、导套的结构采用独立导柱,普通导向精度要求的模架采用滑动独立导柱(TUB),高导向精度要求的模架采用滚动独立导柱(TUR)加内导柱, 内导柱、导套的结构采用压入结构;④模架有效面积大于400X300mm的模具不得使用铸件模架,对于选用的铸件模架应符合GB2854《冷冲模模架技术条件》规定,导柱直径和数量的设置应考虑导柱的刚度和模架面积大小,模架面积大于400X300mm应选取导柱直径大于φ25mm。

4.1.3.2 模板设计规范:

①凹模: ⑴厚度(B):零件尺寸300*300以下,材料厚度(T)小于1.6MM

时, 凹模板厚不小于24MM;材料厚度大于1.6MM小于5MM时, 凹模板厚不小于34MM; 材料厚度大于5MM,凹模板厚不小于45MM;零件尺寸大于300*300,材料厚度小于1.6MM时, 凹模板厚不小于34MM;材料厚度大于1.6MM小于5MM时, 凹模板厚不小于44MM; 材料厚度大于5MM,凹模板厚不小于55MM. ⑵凹模工作刃口至边距(A):最小边距(A min)为凹模厚度(B)的1.5倍以上,但应大于30MM; 材料厚度大于1.6MM时, 边距(A)为凹模厚度(B)的2倍以上.

②上下模座:⑴外形尺寸应稍大于凹模外形尺寸;⑵模座厚(H):尽可能

选用标准化模架;普通冲模自制模架: 模座厚(H)为大于或等于凹模

厚度(B)的1.4-1.8倍; 高速冲模自制模架: 模座厚(H)为大于或等

于凹模厚度(B)的2.6-3.8倍.

③垫板: ⑴外形尺寸与凹模外形尺寸一致;⑵厚度(H1)为5-10MM,冲裁

力偏大取大值.

④固定板: ⑴外形尺寸与凹模外形尺寸一致;⑵厚度(H1)一般为凹模

厚度(B)的0.8-0.9倍.

4.1.3.3零配件设计时采用标准件.

4.2薄板料冲裁模设计要点:

薄板料冲裁模的结构基本上与普通冲裁模相同,但由于其凸、凹模间隙比普通模要小得多,在结构上有其独特的特点,板料冲模大都采用浮动模柄结构,以消除压力机导轨误差对冲模导向精度的影响。薄板料冲模一般采用滚珠导柱模架或导套可调式模架。对于特别薄的板料冲压,要采用3-4支导柱、导套做为导向,以提高模具的导向精度。

⑴ 薄板料冲模的压力中心应与上模的重心完全重合,重心不得偏斜,以

免影响冲裁精度和制品零件的质量。

⑵ 薄板冲模要求导向精度较高,一般采用滚珠导向模架,在使用时,导

柱、导套要始终配合,绝不能脱出。

(3)在装配时,凸模与凹模应保证良好的同轴度等级。

(4)在设计卸料和顶件装置时,其顶出器与凹模、卸料板与凸凹模应设计

成Ⅱ级精度间隙(H7/h6)。由于冲裁的板料很薄,冲出的制品零件容易粘附在顶出器上,在顶出器应设计有脱料器,零件在冲出后借助于脱料器排除。为了保证薄板料冲模刃口的配合精度,模具的有关部件如底座、

固定板、导套、导柱等的加工精度及平行度、垂直度及同轴度,加工时必须得到保证。各部件的钢性要好。底座及固定板在加工前要进行时效处理,以免在使用期间产生形变,影响冲裁件的质量与精度。

4.3常规技术规范:

4.3.1重量超过50kg的模具应设置起吊环或起吊装置,并考虑模具叉吊方

便性。

4.3.2对于下漏料的冲裁模模具冲裁范围大于500X400,下模应加装固定

框架结构的垫块,以方便安装和废料排出方便。大型模具框架允许采用铸件结构,但压装部分必须有方便装夹面。

4.3.3模具主要零件的材料选择必须符合附表所列的最低材料选择要求,

所选择的材料技术指标应符合GB1298《碳素工具钢技术条件》,GB1299《合金工具钢技术条件》,GB699《优质碳素结构钢号和一般技术条件》,允许材料代料使用,但代用材料的机械性能不得低于原定材料,否则必须征得模具部认可.

表1:

零件名称 凸模 凹模 卸料模 垫板

冲裁类模具 Cr12MoV,Cr12,SKD1145钢 45钢

硬度 HRC58-64 HRC35-45 HRC35-45

成形类模具 Cr12MoV,Cr12,SKD1145钢 45钢

硬度 HRC55-60 HRC35-45 HRC35-45

4.3.4模具主要件的热处理硬度必须符合上表所指定的要求,其各零件的

热处理硬度应满足于结构和使用寿命的要求,并符合于国家有关行业标

准。

4.3.5对于冲裁模具原则上要求凸模与卸料板成导向的间隙配合H7/g6,

对于凸模直径小于φ5的应考虑导向保护,对于孔冲裁和导向刚度不足

的卸料板需增设足够数量的小导柱导向。

4.3.6对于需漏料的冲裁模具其凹模的刃口长度为:冲裁料厚小于1mm的

刃口长度为5-8mm,冲裁料厚大于1mm的刃口长度为8-10mm,对于刃口

与卸料板配合的结构应考虑全刃口长度。

4.3.7冲裁模具的冲裁刃口应达到Ra0.4的粗糙度要求,对于成形模具其

工作面应达到Ra0.8的粗糙度要求。冲裁模的凸模,凹模与凸凹模的冲

裁轮廓尖角,除特别指明外,一律按R1制造。

4.3.8条料上冲孔时,板厚与搭边的关系见下表

弧边边距直边边距 板厚 t(mm) A min(mm) 板厚 t(mm) B min(mm)

1.55以下 3.1

2.3以下 4.6

1.55以上 2t

2.3以上 2t

4.3.9对于直径面积在φ4mm以下的小孔冲裁,其模架面积大于700X600

的模具,在结构设计上尽可能考虑易损件的快速更换结构,并考虑不少

于2次~3次的易损件的更换备件。

4.3.10卸料板的连接螺钉必须采用GB2867.5《冷冲模卸料装置,园柱头卸

料螺钉》,GB2867.6《冷冲模卸料装置,园柱头内六角卸螺钉》所规定

的卸料螺钉,或类似此结构的其它吊连方式,卸料螺钉的吊止面应考虑

在一个连续平面上,所有螺钉必须拧紧,严防松动;模具精度要求较高

时,采用等高套筒加螺钉结构。

4.3.11模具所用的弹性材料应选用重载弹簧,经协商后可采用指定性的聚

氨脂橡胶,杜绝使用普通黑橡胶作弹性件。

4.3.12模具的设计制造寿命应保证:冲裁类模具每次刃磨寿命不少于八千

次,冲裁(毛刺高度0.15mm),总寿命不低于50万次。成型类模具其磨损面应保证总使用寿命不少于50万次的使用。模具交付时冲裁毛刺的极限高度须小于下表所列要求。

表2:

冲裁轮廓

材料厚度(t)δs>200Mpa

范围 0-0.5 >0.5-1 >1-1.6 >1.6-3 <240×2400.06 0.1 0.12 0.18

>240×2400.08 0.12 0.16 0.2

注:此毛刺要求适用于材料屈服极限δs<200Mpa

对于δs>200Mpa的按此对应值放大30%

4.3.13对于线性长度大于400mm的模具应在结构设计上注意加强其凹模的

整体刚度,对于拼合结构其受力方向的支撑刚度必须足够,结构用定位销钉数量应足够多,要求两销钉间隔不大于200mm.

4.3.14冷冲压模所有经磨削的零件在装配前均应退磁.模具交付时应保证

无磁性。

4.3.15装配后的冲裁凸模、凹模凸凹模的工件端面应磨平,保证粗糙度

Ra0.4。

4.3.16由模具部确定的重要或关键工序的模具其结构必须经过模具部的

技术确认。

4.3.17模具通用技术要求应符合GB2870《冷冲模零件技术条件》规定。

4.4模具试模规范

4.4.1模具试模所选用设备的精度必须达到机床说明书规定的最低工作精

度要求。试模所用材料必须符合模具设计制造时所给定的材料标准。若一时无规定材料,则代料试模必须经开发部工程师认可。

4.4.2模具试模前应在上、下模具周边涂刷规定色彩的油漆,其余部位应

涂油防锈,在正面的标记处打上标记,内容包括:产品名称、产品编号、工序数/总工序数、工序名称及制成日期。标记示例:锅体 DF12-23/001 1/6 冲孔/落料 03/08/08。

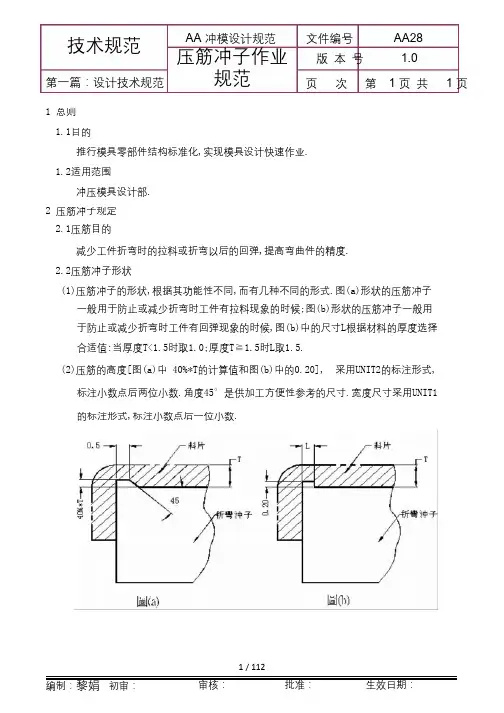

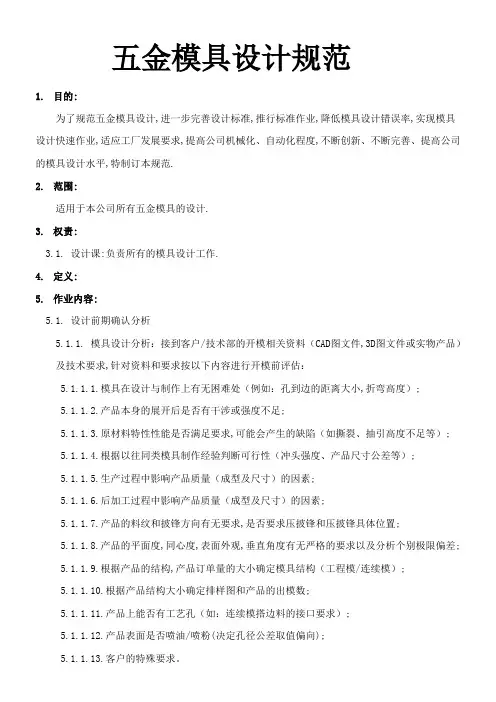

模具设计规范

模具设计规范 一、模具工程代号: PG—顺送PB—连续开料BK—外形CP—外形及孔PC—冲孔NC—缺口加工BR—抽牙BN—押曲UB—U曲VB—V曲LB—L曲RB—R曲ZB—Z曲WB—W曲CL—卷外弯加工CB—复合弯曲DB—面押CK—窝合模HB—冲台DR—拉伸CT—分断TP—攻牙VM—折床SW—碰焊AW—烧焊PL—电镀PT—喷油HT—热处理RK—校正LV—直平RV—窝钉TB—镏披锋DG—除油PK—包装SS—丝印OT—其它 二、产品图及展开图的绘制: 要把客户的产品转化为设计所需的产品图。比如:尺寸公差的调整,形状的修正等。 1.所有产品图纸尺寸需与电子图文件核对一遍。确认产品图纸与电子图文件正确无误。 2.所有公差尺寸在图纸上用颜色笔作好标记,以便于审查、校对,且有助于自我记忆。 3.所有图形尺寸的公差调整,按其产品图纸所需加工精度要求适当调整。 例如下表: 4.折弯尺寸公差调整,如尺寸公差标注在外面时,其公差需放在凸模上,母模按其尺寸调 整实数做;如尺寸公差标注在内面时,其公差需放在母模上,凸模按其尺寸调整实数做。 5.设计者对图面有疑问时,应及时做好标记、并呈报上级主管共同商讨其对策。例如:冲 压件的工艺极限,图面的图形、注解及其尺寸等问题不清或有疑问等等,可向上级呈报

说明其详细情况后,通过提出打合书、检讨依赖书、要望申请书等书面形式与客户联络。 其方式可采用FAX或E-mail转送、答复。我公司优先采用FAX方式联络。 三、排样图 1、首先要确定产品的毛刺方向,压延方向;产品的毛刺方向一般情况下由客户下决定: 产品的压延方向当客户有特殊要求时按客户的要求来做;当客户无特别要求时,对各向同性的材质(SECC、SPCC、SPCE)来讲,应以材料的利用率为优先考虑,其产品的加工难易程度及生产稳定性面不需要考虑压延方向;对各向异性的材质(如SUS、铜材等)来讲,首先要考虑材质的纤维方向不可与折弯方向相平行,其次才考虑带料的稳定性及加工的容易程度。 2、确定料带的连接部位 当毛刺方向及压延方向确定之后,就要开始考虑料带的连接部位。一般来讲,连接部位与产品的主要部分在同一平面,而且连接部分的上下浮动及送进要能平稳带动整个料条及制品随其活动,同时还应考虑使切刀的形状应简单,结构稳固,接刀应尽可能的少。3、确定进给行程和料带宽度: 根据材料的厚度,产品的大小及连接部分的大小来确定边料的宽度,进而确定料带的宽度及过给行程。 4、冲压工程站数决定 (1)、冲头、母模的强度,模具加工的容易程度及模具维护性; (2)、分板的大小要与现有加工设备相符合; (3)、制件取出及废料的处理; (4)、精度有关联的孔应在同一工站冲出; (5)、冲孔要遵循先冲大孔,后冲小孔;先冲精度不高的孔,后冲精度高的孔;

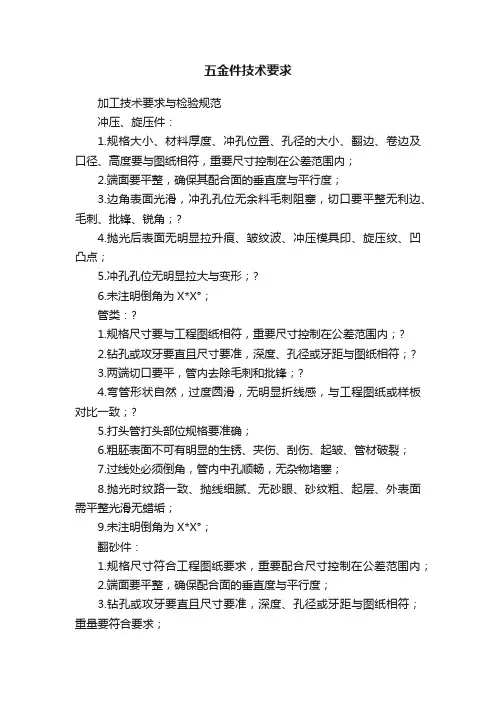

五金模具技术规范

冷冲压模具设计制造技术规范 1.目的 提高五金件冷冲压模具质量;建立模具标准化;统一模具的设计标准及制造技术规范。 2.适用范围 本标准适用于本公司模具车间设计、制造的冷冲压模具,也适用于委外设计、制造的冷冲压模具。 3.引用标准 GB1298 《碳素工具钢技术条件》 GB1299 《合金工具钢技术条件》 GB699 《优质碳素结构钢号和一般技术条件》 GBT2854 《冲模模架技术条件》 GB2870 《冷冲模零件技术条件》 GB2867.5 《冷冲模卸料装置,圆柱头卸料螺钉》 GB2867.6 《冷冲模卸料装置,圆柱头内角卸料螺钉》 4.技术要求 4.1 模具设计要点: 4.1.1模具工艺编排应保证: ①模具加工之产品所有尺寸及技术要求符合 图纸且品质有保障: ②模具结构合理且强度足够; ③模具制造及维 修难度中等; ④模具设计寿命与预计生产订单相适应; ⑤产品及模 具加工费用均最经济合理. 4.1.2整体结构设计应保证: ①操作简便、安全; ②适应批量生产且效率 高; ③定位可靠; ④工作精度的稳定与持久性; ⑤维护及维修方便;

⑥封闭高度与所安装机床匹配; ⑦模具结构标准化. 4.1.3 零件设计基本规范: 4.1.3.1模架选用原则: ①原则上必须设置导向结构,对于成形类模具若 在结构上可以保证质量和使用寿命及效率时可以不设置,但此必须征得模具部工艺工程师同意,冲裁模架的导向件结构设置应方便工作刃口的刃磨;②在工作中导柱导套尽可能不脱离导向,导柱长度以合模后短于闭合高度10mm为宜;③外导柱、导套的结构采用独立导柱,普通导向精度要求的模架采用滑动独立导柱(TUB),高导向精度要求的模架采用滚动独立导柱(TUR)加内导柱, 内导柱、导套的结构采用压入结构;④模架有效面积大于400X300mm的模具不得使用铸件模架,对于选用的铸件模架应符合GB2854《冷冲模模架技术条件》规定,导柱直径和数量的设置应考虑导柱的刚度和模架面积大小,模架面积大于400X300mm应选取导柱直径大于φ25mm。 4.1.3.2 模板设计规范: ①凹模: ⑴厚度(B):零件尺寸300*300以下,材料厚度(T)小于1.6MM 时, 凹模板厚不小于24MM;材料厚度大于1.6MM小于5MM时, 凹模板厚不小于34MM; 材料厚度大于5MM,凹模板厚不小于45MM;零件尺寸大于300*300,材料厚度小于1.6MM时, 凹模板厚不小于34MM;材料厚度大于1.6MM小于5MM时, 凹模板厚不小于44MM; 材料厚度大于5MM,凹模板厚不小于55MM. ⑵凹模工作刃口至边距(A):最小边距(A min)为凹模厚度(B)的1.5倍以上,但应大于30MM; 材料厚度大于1.6MM时, 边距(A)为凹模厚度(B)的2倍以上. ②上下模座:⑴外形尺寸应稍大于凹模外形尺寸;⑵模座厚(H):尽可能

冲压模具的基本结构及工作原理完整版

冲压模具的基本结构及 工作原理 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】

冲裁模具的基本结构及工作原理 一、冲裁模具按工序组合程度可分为:简单冲裁模、连续冲裁模、复合冲裁 模。 (一)简单冲裁模即敞开模 ?1、定义:它是指在一次冲裁中只完成冲孔或落料的一个工序。 2、简单冲裁模按其导向方式可分为: (1)无导向单工序模它的特点是结构简单,重量轻、尺寸较小、模具制造容易、成本低廉。但冲模使用安装时麻烦,模具寿命低,冲栽件精度差,操作也不安全。 ?无导向简单冲模适用于精度要求不高、形状简单、批景小或试制的冲裁件。 (2)导板式简单冲裁模模精度高、寿命长、使用安装帧、操作安全,.但制造比较复杂。一般适用于形状较简单、尺寸不大的工件。 (3)导柱式简单冲裁模由于这模具准确可靠,能保证冲裁间隙的均匀,冲裁的工件精度较高、模具使用寿命长而且在冲床上安装使用方便,因此导柱式冲裁模是应用最广泛的一种冲模,适合大批量生产。 (二)连续冲裁模(连续模) ?1、连续冲裁模的定义:按一定的先后程序,在冲床的滑块的一次到和中,在模具的不同位置上,完成冲孔,落料导两个的上的冲后工序的冲裁模,又称及进模或跳步模。 2、连续冲裁模的定位原理可分为:导正销定位原理、侧刃定距原理 (三)复合冲裁模 ?1、复合冲裁模的定义:在部床滑块的一次行程中,在冲模的同一工位上同时完成内孔和外形两种的上工序的冲裁模。 2、复合冲裁模按结构可分为:正装式复合模、倒装式复合模 二、我们请看看这三种模具的比较表

无导向单工序模 冲模的上模部分由模、凸模组成,通过模柄安装在冲床滑块上。下模部分由卸料板、导尺、.凹模、下模座、定位板组成,通过下模座安装在冲床工作台上。上模与下模没有直接导向关系,靠冲床导轨导向。

冲压模具验收标准

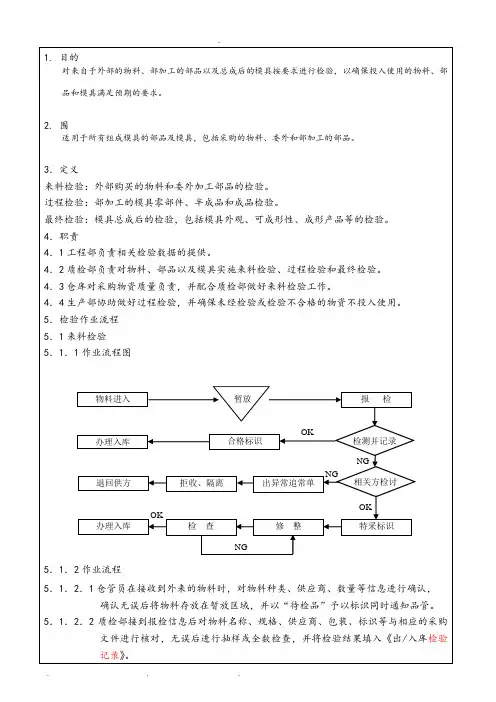

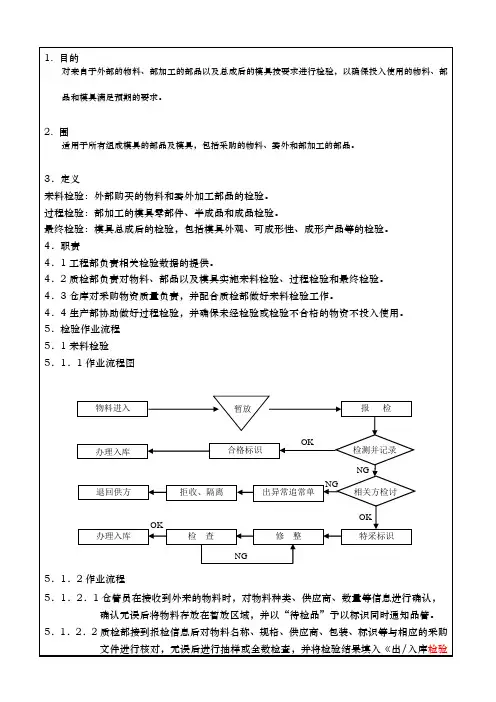

1. 目的 对来自于外部的物料、内部加工的部品以及总成后的模具按要求进行检验,以确保投入使用的物料、部品和模具满足预期的要求。 2. 范围 适用于所有组成模具的部品及模具,包括采购的物料、委外和内部加工的部品。 3.定义 来料检验:外部购买的物料和委外加工部品的检验。 过程检验:内部加工的模具零部件、半成品和成品检验。 最终检验:模具总成后的检验,包括模具外观、可成形性、成形产品等的检验。 4.职责 4.1工程部负责相关检验数据的提供。 4.2质检部负责对物料、部品以及模具实施来料检验、过程检验和最终检验。 4.3仓库对采购物资质量负责,并配合质检部做好来料检验工作。 4.4生产部协助做好过程检验,并确保未经检验或检验不合格的物资不投入使用。 5.检验作业流程 5.1来料检验 5.1.1作业流程图 5.1.2作业流程 5.1.2.1仓管员在接收到外来的物料时,对物料种类、供应商、数量等信息进行确认, 确认无误后将物料存放在暂放区域,并以“待检品”予以标识同时通知品管。 5.1.2.2质检部接到报检信息后对物料名称、规格、供应商、包装、标识等与相应的采购文件进行核对,无误后进行抽样或全数检查,并将检验结果填入《出/入库检验记录》。 5.1.2.3检验合格的物料贴上“合格”标签,仓管人员办理入库手续。 5.1.2.4检验不合格的物料,质检部会同设计、钳工、数控等相关人员进行检讨,可接受的以“特别采用”进行标识,无法采用的贴上“不合格”标签并予以隔离。 5.1.2.5采购担当将不合格物料的信息反馈给供应商,无法采用的物品予以退回同时填写《质量异常纠正措施单》。 5.1.2.6如特别采用的物料要修整的,修整后须检验合格方能投入使用。 5.2过程检验 5.2.1作业流程图
