电子线路实验指导书
————————————————————————————————作者：————————————————————————————————日期：

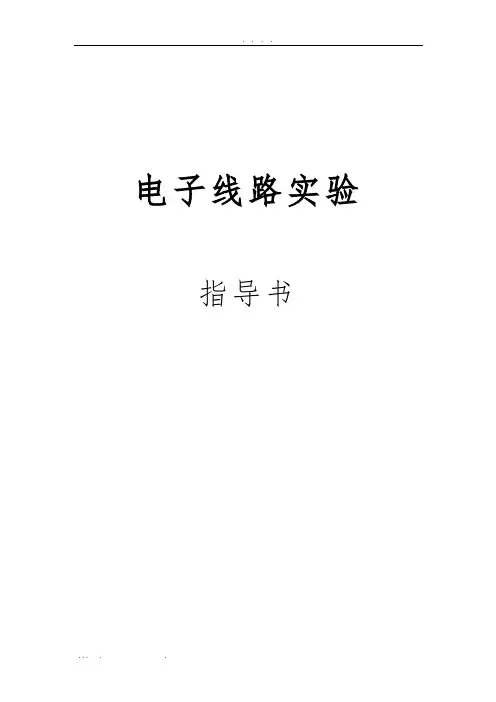

电子线路实验
指导书
苏州大学
电子信息学院
前言
电子线路实验是电子、电气类专业在电子技术方面一门实践性很强的技术基础课。实验教学能帮助学生运用所学的电子技术理论知识去处理遇到的实际问题，提高分析问题、解决问题的能力，获得工程技术人员必须的实验技能和科学研究方法的训练，培养学生实事求是、勇于探索的科学精神和科学道德。
本书从工程实用的角度出发，选编18个实验，覆盖了教学基本要求中的主要内容，某些部分作了适当加深加宽。并强调了理论和实际之间存在的差异。通过这些实验学生应逐步掌握下列内容：
（1）常用电子电路元件的特性、选用和基本参数测量方法
（2）常用电子仪器设备的使用
（3）常用电子量的测量原理和测量方法
（4）常用电子电路的选型、设计、安装、调试及故障排除方法对同一实验，指导书设计了若干组不同的性能指标。学生应根据指导老师的安排，任选一组参数进行电路设计、安装和调试。
实验须知
为保证实验质量，必须在实验的各个环节上做到以下要求：
一、实验前
（1）电路选型：根据电路功能要求和性能指标，结合已经学过的理论知识，查阅有关电子电路资料，确定电路的形式，画出电路原理图，必要时画出实际连线图。
（2）电路设计：根据要求的性能指标，对电路进行理论设计和计算，确定所选用元件的规格、型号和实际数值，列写元件清单，并把他们标注在电路图上。（3）测试方案设计：根据电路的性能指标和测量原理，确定测试方法和步骤，选择合适的测量仪器和设备，并列出仪器设备清单。
二、实验过程
（1）电路安装
按照电路原理图，以有源器件为核心，合理布局，逐级安插元器件并连接走线。要特别注意电源线、地线、信号输入线和输出线的安排，仔细核对元件数值、极性和管脚位置。电路安装完成后，应对照电路原理图，认真检查电路板上的元件连接情况，避免漏接、错接。
（2）通电及直流工作状态检查：
将电源电压调调整到要求值，并按正确的极性接入电路板然后接通直流电源。通电后，首先检查电路板上直流电源电压是否正常。逐级检查有源器件的直流工作点，判断是否在正常范围。如有相应调节元件，应将直流工作点调到要求值。（3）动态调试和性能指标测量：
根据拟定的测试方案，调整信号源的输出波形，将其接入板。逐级检查电路的输出，并记录数据和波形计算电路的性能指标。如不能满足设计要求，应分析原因，重新调整电路或改进电路。实验过程中，发现电路异常，应立即断开电源，以免损坏元器件及仪器设备。
三、实验后
实验结束后，应及时对实验过程和结果进行分析总结，整理原始记录数据，撰写实验报告。
目录
实验一二极管特性及应用 (5)
实验二三级管放大电路 (7)
实验三场效应管放大电路 (10)
实验四信号运算电路 (12)
实验五有源滤波器 (15)
实验六波形发生器 (18)
实验七功率放大电路 (20)
实验八直流稳定电流 (22)
实验九信号调理电路 (26)
实验十小信号调谐放大器 (2)
实验十一高频功率放大器 (32)
实验十二振幅调制器 (35)
实验十三调幅波信号的解调 (38)
实验十四混频器 (40)
实验十五变容二极管调频器 (45)
实验十六调频波解调实验 (47)
实验十七本振频率合成 (50)
实验十八模拟通信系统 (53)
附录A 实验箱模块分布 (54)
附录B 主要集成电路 (58)
实验一二极管特性及应用
一、实验目的
1.熟悉几种常用二极管及应用电路
2.学会用万用表测试二极管
3.测试二极管的伏安特性
二、实验原理
1.二极管种类
二极管种类很多，按用途可分为普通二极管、整流二极管、稳压二极管、开
关二极管、发光二极管等，起表示符号如图1.1。
2.二极管极性判断
可从外表上判断二极管的正负极性。通常涂有黑圈的一端为负极（N端），无黑圈的一端为正极（P端）。
用数字万用表测试二极管时，将万用表拨至档。用红黑表笔接触二极管两极，测试一次，然后对调两表笔，再测试一次。若一次读数为1（表示反向电流为零），另一次读数为0.5~08（表示正向导通降压，硅普通二极管），则被测二极管完好，且显示正向导通降压时，红表笔所接的一端为二极管的正极，黑表笔所接的一端为负极。若两次测试读数均为1，则二极管断路。若两次测试读数均很小，则二极管短路。
3.二极管应用
利用二极管的特性，可获得各种不同的应用，如图1.2所示。
三、实验内容
1.用万用表测试普通二极管、稳压管和发光二极管，判断其正负极。
2.观测二极管半波整流电路：
按图1.2（a）连接电路，信号发生器置于50Hz,2V正弦输出，接入Ui。用示波器同时观察输入信号Ui 和输出信号Uo，记录波形。
3.测试稳压管稳压特性：
按图1.2(b)连接电路，电源电压调整为0~12V，接入Ui。改变电源电压，逐点测量稳压管的电流Iz和电压Uz，取10个点左右，记录于表格中。
