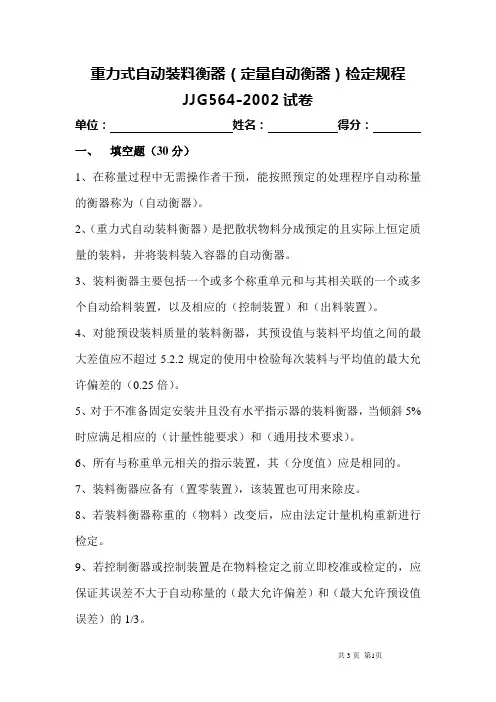

重力式自动装料衡器（定量自动衡器）检定规程
JJG564-2002试卷
单位：姓名：得分：
一、填空题（30分）
1、在称量过程中无需操作者干预，能按照预定的处理程序自动称量的衡器称为（）。
2、（）是把散状物料分成预定的且实际上恒定质量的装料，并将装料装入容器的自动衡器。
3、装料衡器主要包括一个或多个称重单元和与其相关联的一个或多个自动给料装置，以及相应的（）和（）。
4、对能预设装料质量的装料衡器，其预设值与装料平均值之间的最大差值应不超过5.2.2规定的使用中检验每次装料与平均值的最大允许偏差的（）。
5、对于不准备固定安装并且没有水平指示器的装料衡器，当倾斜5%时应满足相应的（）和（）。
6、所有与称重单元相关的指示装置，其（）应是相同的。
7、装料衡器应备有（），该装置也可用来除皮。
8、若装料衡器称重的（）改变后，应由法定计量机构重新进行检定。
9、若控制衡器或控制装置是在物料检定之前立即校准或检定的，应保证其误差不大于自动称量的（）和
（）的1/3。
10、首次检定使用的物料应是该（）的装料衡器预期称量的物料。
11、物料检定的方法分为（）和（）。
12、检定是为了评定秤的（），确定其是否符合法定要求所进行的全部工作。
13、当装料预设置M≤10kg时，物料试验装料次数为（）次，10kg ＜M≤25kg时，装料次数为（）次，25kg＜M≤100kg时，装料次数为（）次，100kg＜M时，装料次数为（）次。
二、选择题（12分）
1.衡器的检定周期一般不超过（）年。
a.半年
b.1年
c.2年
d.3年
2.若控制衡器或控制装置是在物料检定之前立即校准或检定的，应保证其误差不大于最大允许偏差的（）。
a.1/2
b.1/3
c.1/5
d.1/10
3.当准确度等级的参考值为Ref(1),[Se/mpe(1)]Max=1.2,[md/mpd(1)]Max=1.0时，该装料衡器的准确度等级为（）。
a.X(0.2)
b.X(0.5)
c.X(1)
d.X(2)
4.某配料秤的定量值为50kg和500kg，则其在上述定量点的物料试验的装料次数分别（）。
a.20次10次
b.20次20次
c.32次20次
d.32次10次
三、判断题对的打√，错的打×。（18分）
1.控制衡器可以与装料衡器相分离，也可以是装料衡器整体的一部
分。（）
2.首次检定与随后检定项目相同。（）
3.使用中检验合格可以出具检定证书。（）
4. 配料秤的分度值（d）应以1×10k、2×10k或5×10k为形式表示，k为正、负整数或零。（）
5.随后检定和使用中检验应使用实际使用物料进行物料检定。（）
6.分离检定法需要使用被测衡器的自有装置，以测得装料质量的约定真值。（）
四、综合题（40分）
1. 配料秤检定结果（合格或不合格）的处理。（10分）
2. 配料秤首次检定的项目。（10分）
3.检定标记位置应满足什么要求（10分）
4.在随后检定中，若配料秤达不到首次检定确定的准确度等级，应如何处理（10分）
