省道116线乌乌公路工程第一合同段
盖板、空心板预制工程
总体开工报告
一、工程概况
本合同段有四座1-16m桥，上部构造均采用1-16m后张法预应力砼简支空心板。16米后张法预应力砼空心板砼为C50砼，预制板长15.96米。一座1-13m通道桥，上部构造采用1-13m后张法预应力砼简支空心板。孔道压浆采用C50水泥浆，钢绞线采用高强度低松弛Φs15.20mm钢绞线，标准抗拉强f pk=1860Mpa，钢绞线锚具采用15-3型、15－4型、15－5型圆型锚具、圆形金属波纹管孔道及配套锚垫板、螺旋筋，钢筋根据设计图纸采用相应的Ⅰ级和Ⅱ级钢筋。钢板采用《碳素结构钢》（GB700-2006）规定的Q235B钢板。
本合同段有1座1-8m通道桥，上部构造采用1-8m钢筋混凝土简支空心板。1-2m暗涵4道，1-4m暗涵8道，盖板砼均为C30砼。
空心板数量及类型表为：
预制梁板工程量统计表
预制盖板工程量统计表
二、施工队伍的安排和施工机械的投入
根据我们的整体实施性施工组织设计，拟安排预制场施工队负责盖板、预应力空心板预制的施工，施工现场负责人吴辉、技术负责人毕兆辉、质检工程师祁远、该分项工程拟投入龙门吊1套，50T吊车2台，砼运输车2辆，钢模板1.5套。
三、施工进度计划安排
本分项工程计划开工日期为2014年4月7日，竣工时间为2014年7
月1日，平均按每天浇筑空心板2片，盖板4片，并考虑下雨、机械故障等影响因素，共114天。
四、施工准备
技术准备：组织技术人员、管理人员和施工技术工人学习桥梁施工技术规范，熟读设计图纸，对施工人员进行岗前培训和技术交底，确保尺寸正确无误。
试验准备：做好砼的施工配合比设计，特别注意外加剂的检查和试验，同时做好原材料的进场取样试验，严格控制质量。在施工过程中，保持同一节构造物用同一类型、规格的原材料，以保证受力均匀，外观一致。
材料准备：机料部根据试验室提供的配合比做好施工所有材料的进场前的检测检验工作，并将所有材料提取样品交与监理工程师平行检测后组织购买。
施工机具和模板：施工前，组织工人对所用施工机具进行施工前的调试和维护，确保施工期间机具完好；同时组织工人对钢模进行试拼，检查模板几何尺寸是否符合设计要求，接缝是否密实、平整，确保构筑物外形美观。五：预应力空心板施工方法：
1、预制场梁板底座布置
根据标准化文件和预制场场地等综合因素考虑，预制场宽度46m，长度160m，总面积7360 m2。预制场内设24道20m梁底座、及2道暗涵盖板预制底座、由跨径26米滑轨吊至存放区、统一吊装。
2、钢筋加工及安装、波纹管安装
钢筋进场资料须齐全，分类垫起堆放于钢筋棚中，必要时加于遮盖以保护钢筋不受损伤、污染。各类钢筋须经各项检验合格后方可进行加工并严格按照设计图纸和规范要求进行，钢筋加工由钢筋班下料，在预制厂专门搭建的加工棚中进行。在各准备工作做好后，对底模进行打磨清理除锈，并涂刷
脱模剂。把在钢筋加工场加工好的钢筋在底模上进行安装绑扎，先绑扎底板钢筋和腹板钢筋，并按设计图纸和规范要求布置安装、固定波纹管。波纹管用机械卷制，按设计长度连接，按设计位置安放并增加定位钢筋牢固固定，接头处用胶带缠牢，防止漏浆。钢筋安装绑扎过程注意钢筋各预埋钢筋的位置和尺寸，钢筋绑扎要用木块垫起避免脱模剂（或脱模油）污染钢筋。
3、芯模和侧模安装
侧板由正规厂家定制加工，采用大型钢板整体拼装，检查各项尺寸符合设计和规范要求后方可投入使用。钢筋绑扎好后安装芯模、侧模，安装前在芯模、侧模内侧均匀刷上脱模剂（或脱模油）。芯模、侧模安装应支撑牢固，尺寸准确，保证顺直。两侧模上顶要用拉杆拉牢，侧模支架用木楔子支撑，底部用对拉杆将模板固定，使侧模牢固、密实安装在台座，保证不变形、不漏浆。为保证梁板保护层厚度在钢筋和模板之间设置垫块，垫块应错开布置，不贯通截面全长。
4、混凝土的拌制、运输和浇筑
模板安装、钢筋加工及安装、预埋件预埋经检验合格后浇筑混凝土，混凝土由搅拌站统一按批复的配合比调整生产配合比，并由砼运输车运输并集中卸料于专门制作的料斗中，用汽车吊把料斗吊起移动卸料、浇筑空心板。混凝土拌制要严格按照设计、规范要求和批复的配合比进行，并按试验相关要求对拌制好的混凝土进行了浇筑前抽检，浇注砼时应利用料斗下的出料闸门控制出料量并注意浇筑顺序和分层厚度，先浇筑空心板孔底以下砼，浇筑厚度达到要求。振捣采用插入式振动棒振捣，振动棒插入时应避开波纹管和芯模，并防止因振捣不当而使芯模上浮、变形。
针对芯模在浇筑混凝土时可能上浮的问题，采取了切实可行的措施防止芯模上浮。抗上浮钢筋间距为50cm。在浇注混凝土过程前，在芯模顶均匀垫上五道三角钢筋架，在上部侧模拉杆与三角钢筋架之间填塞木楔块。并填塞卡紧，用于防止芯模在浇注混凝土时上浮。卡具在逐渐浇筑完顶板砼时逐个拆除。
5、拆模
侧模拆除在空心板砼达到设计强度的30﹪，且保证砼不至因拆模而坍塌、被碰损、拉伤、沾模时进行。综合考虑施工质量、施工进度和施工难度，应掌握好抽出芯模的时间，在砼达到一到强度、保证不至塌陷、出现裂缝和被拉伤及时将芯模拆除，板梁浇筑后及时覆盖养生，保证砼的质量。
砼浇筑注意事项：
（1）混凝土在浇筑过程中应一次浇筑完成，中间不得停止，分层浇筑厚度每层不宜超过30厘米，砼浇筑完成后应进行顶板拉毛处理。
（2）夏季高温季节施工，混凝土容易风干，在浇筑完毕后应及时覆盖养生毡，以防水分过分蒸发，表面及时进行洒水养护。
6、预应力钢绞线张拉
（1）预应力钢绞线张拉
预应力施工用钢绞线及锚具运至工地后应有质保书。在施工预应力前，施工设备、材料、施工工艺必须报监理工程师批准，后方可实施，施工要求如下：
1）、设备
①千斤顶需有资质有计量检测单位进行标定，使用超过六个月，或张拉次数超过300次，需重新标定。
②所有设备每隔两个月需进行一次检查和保养。
2）、下料和穿索
①钢绞线的下料长度按孔道长度加两端70厘米工作长度下料，下料切割采用砂轮切割机切割，不得使用乙炔焰。
②钢绞线束编束时，应梳理顺直，每隔两米用细铅丝绑扎固定，防止相互缠绞。
3）、预应力张拉
①预应力管道的位置必须严格按坐标定位并用定位钢筋固定，定位钢筋与空心板腹板箍筋点焊连接，严防错位和管道下垂，如果管道与钢筋发生碰撞，应保证管道位置不变而适当挪动钢筋位置。浇筑前，应检查波纹管是否密封，防止浇筑砼时阻塞管道。
②预制空心板预应力钢束必须待砼强度达到设计砼强度的90%后，且砼龄期不小于7d，方可张拉。施工单位在时间具备时应设当增加龄期，提高砼弹性模量，减少返拱度。预应力钢束采用两段同时张拉，锚下控制应力为
0.75f pk=1395MPa。
③施加预应力应采用张拉力与伸长值双控。当预应力钢束张拉达到设计张拉力时，实际伸长值与理论伸长值的误差应控制在6%以内，实际伸长值应扣除钢束的非弹性变形影响。
④预应力钢束张拉顺序为：左N1→右N1→右N2→左N2。
（2）、张拉注意事项
1）、两侧张拉要同时进行。
2）、张拉脚手架要经常检查。
3）、当实际伸长量与理论伸长量差值超过6%时应停止张拉，分析原因后方可继续张拉。
4）、夹片在使用前应逐个检查，清除片齿的杂质，同一夹片的外露长度应基本相同，凡有锈迹和裂纹的夹片不得使用，不同批的夹片不得混用。
5）、应设置防护围栏，设置安全警示标牌。
6）、严格按照施工规范和设计要求操作。
7、压浆、封锚
（1）施工准备。
①孔道压浆采用专用压浆剂配置的C50浆液进行压浆，先进行配合比设计，通过试验确定施工浆体配合比，并进行测试；
②切割钢绞线，水泥砂浆封端并安装密封罩；
③检查孔道的密闭，设备、辅件的规格数量及其运转状态。
（2）试抽真空。
关闭阀门和排气孔，启动真空泵，观察真空表读数，若负压在-0.06Mpa～-0.1Mpa，停泵1min保压不变，即可进行压浆。
（3）拌浆。
①拌浆前先加水空转几分钟，使搅拌机内壁充分湿润，后将水排净；
②按规定的水胶比和灌浆剂用量拌制水泥浆，
拌好后在现场进行稠度、泌水率测试，进行浆体试模制作；
（4）压浆。
①开启真空泵，当真空度维持在-0.07Mpa时，启动压浆泵进行压浆；
②浆体流过观察管时，关闭阀门，并关掉真空泵；
③观察废浆桶出浆情况，当浆体稠度一致、出浆匀速，关闭阀门，并关掉压浆泵；
④打开排气孔，启动压浆泵，观察排气孔处出浆情况，当浆体稠度一致、出浆匀速、无气泡和微沫浆后，关闭排气孔，施加0.5Mpa～0.6Mpa的压力持压3min，关掉压浆阀；
⑤拆除阀门等设备，并清洗干净。
⑥压浆时，每一工作台班应留不少于3组试块。
⑦压浆时做好记录。
压浆按设计和规范相关要求进行。压浆机应能制造合格稠度的水泥浆，压浆机必须能以0.7MPa的常压连续作业,保证压浆缓慢、均匀进行。压浆停止时，压浆机要照常循环并搅拌。在泵的全部缓冲板上应装上1.0mm标准孔的筛式滤净器。
（5）按要求封锚，到强度后即可起吊架设。
后张预应力空心板梁预制工艺详见《后张预应力空心板梁施工工艺框图》。
8、梁板安装
16m、13m、8m预应力空心板梁，采用50t吊车吊装。板梁的安装方法：（1）、复核支座垫石中线、水平，并划出支座十字线。
（2）、空心板梁由运梁平板车运到架梁现场。
（3）、为保证梁体安装准确，在架梁前预先支座用环氧树脂粘贴固定在垫石上划好的十字线上。
（4）、吊车就位，由具有丰富架梁经验的机械工程高度指挥架梁，由吊车起吊，平衡上升，并调整就位，架梁按梁编号对称进行架设，保证架梁作业轻起慢放，就位准确。
9、其他
为保证桥面铺装和预制板紧密结合成整体，预制空心板顶面必须凿毛成凹凸不小于6mm的粗糙面，0.1m x0.1m面积中不少于1一个点，以利于新旧混凝土良好结合。绞缝面同样进行相应的凿毛处理。
六：非预应力空心板施工方法：
8m普通钢筋砼空心板在预制场内集中预制，载重汽车运至现场，人工配
二连浩特至广州国家高速公路湖南永州至蓝山段工程YLTJ01合同段（十五队） 路基土石方工程开工报告（K78+000~K80+000） 合同号：Y L T J 0 1 合同段 编制单位：汕头市达濠市政建设有限公司 编制日期：2008 年9 月10 日
监理单位北京华路顺工程咨询有限公司编号:
施工技术方案申报批复单 承包单位：汕头市达濠市政建设有限公司合同号：YLTJ01合同段 监理单位：北京华路顺工程咨询有限公司编号：
一、工程简介 本施工路段长2.00公里，路基土石方总量为：33.5924万m3；其中挖土石方： 14.1758万 m3，路基挖土方4.2211万m3，挖石方9.9547万m3；填方19.4166万m3。 二、计划工期： 计划开工日期为2008年9月15日，计划完工日期为2011年9月15日，历时36个月。 三、施工组织管理机构、主要管理人员及主要机械装备： 施工组织管理机构
主要人员配备表 主要机械设备配备表
四、路基工程施工方案 1、施工技术方案 1. 1施工前准备 以书面形式进行施工技术交底，技术交底程序为：施工段总工→项目专业工程师→施工队长→班组长，班组长在接受交底后，认真贯彻施工意图。安全技术交底随同任务单一起下达到班组。 1.2施工测量 路基开工前应做好施工测量工作，包括导线、中线、水准点复测，横断面检查与补测，增设水准点等。 （1）、导线复测 导线复测采用全站仪，使用前应进行检验、标定，原有导线点不能满足施工要求，施工前需进行加密，其精度要满足规范要求。导线复测前，需与相邻施工段的导线闭合，并对有碍施工的导线点在施工前采用交点法加以固定。导线全长相对闭合差不超过 1/15000。 （2）、中线复测 路基开工前采用坐标法全面恢复中线并固定路线主要控制桩，交点、转点、圆曲线和缓和曲线的起讫点等。 （3）、核对及增设水准基点 使用设计单位设置的水准点之前进行仔细校核，并与国家水准点闭合。水准点闭合差为±20mm，在人工结构附近，高填深挖地段，工程量集中地形复杂地段增设临时
梁场开工报告 篇一：预制梁开工报告 施工组织设计 一、编制依据 1、东阳至永康高速公路第2合同两阶段施工图设计。 2、国家及有关部委颁布的法规及标准。 3、建设部、交通部颁布的现行《设计规范》、《施工规范》及其他相关文件。 4、现场调查、了解、收集所获取的信息及相关资料。 5、我单位的施工技术力量和历年来高速公路桥梁施工经验。 二、编制原则 1、按照合同文件的各项条款，实质性地响应合同文件要求。 2、严格遵守招标文件明确的施工技术规范和公路工程质量检验评定标准。 3、坚持实事求是原则，根据工程的实际特点，在充分满足工程使用价值的基础上，力求达到技术先进、工艺合理、经济适用。 4、建立全方位质量保障体系，坚持事前控制为主，过程中严密监控的质量原则，以科学的管理方法和手段，实现质量动态最佳管理目标；实行项目法管理，实现资源的最佳优化配置，达到施工成本低、施工周期短、质量比较好的管理目标。 三、工程概况 本标段共有桥梁14座，其中大桥3座，中桥7座，小桥4座，梁场安置在 K12+380～K12+750路基上(柽溪大桥终点至九美亭桥起点的范围内)，预制梁共计480片，其中16m空心板183片，20m空心板20片，20m箱梁83片，25m箱
梁72片，30m箱梁80片，35mT梁42片。35mT梁42片因梁体截面尺寸及重量较大，运输困难，拟置于南下线分离立交桥头路基上预制，预制方案另行申报。 亚热带季风型气候，温暖湿润，四季分明，光照充足，雨量充沛，干湿两季明显。年平均温度16.4℃，年平均降雨量1393.4mm，雨量分布主要集中在5～6月的梅雨季节和7～9月的台风季节，常出现暴雨天气，可诱发滑坡、崩塌、泥石流等不良地质现象的发生。 梁、板工程数量表 （一）生产与生活临建设施 根据梁板工程量，计划进场管理人员8人，劳务工55人，未保证临建包干费用，采取以下措施： 1、全部临建分为两大类：一类包括住房、办公、试验室等，此类房屋要求御寒防暑；另一类包括食堂、库房和操作间等，其标准可适当降低，以减少开支。 2、严格控制住房的建造面积，根据工地的实际情况暂定管理人员每人8m、劳务工每人4m。 3、精简机构、减少层次，以尽量压缩办公用房。 4、临建均采用活动板房，钢绞线、波纹管、钢筋存放、加工都搭设彩钢棚，现场布置宣传牌、标志牌，做到规划有序，整洁文明。 计划全部临建设施为1600m，其中一类临建600m、二类临建1000m，所有临建设施应按工程进度和实际需要先后建造，办公室、宿舍和料库等应优先安排，其余随工程的进展情况逐步进行。（二）临时道路 利用双徐线（县道）和柽溪大桥漫水路(乡道)，运输主要材料，预制场内修筑一条4m宽的汽车便道，作为场内运输的主要干线。（三）供水
目录 1、预制梁（板）安装质量控制目标 2、预制梁安装质量控制要点和措施 3.预制梁（板）安装常见质量问题预防及处理
桥梁工程中预制梁（板）的安装控制要点及措施 普通钢筋砼、预应力钢筋砼梁（板）等构件预制完成后，用运输工具运至桥跨位置，然后用吊装设备将其安放在相应的部位，并逐步连接成整体。 1、预制梁（板）安装质量控制目标 （1）使用的起重设备应有足够的安全系数，转运、堆放过程中应支撑牢固，吊点应与支撑位置相符合，堆放场地应平整夯实，排水畅通。 （2）预制梁起吊前应进行试吊检查，应有合理的吊装顺序。 （3）预制梁安装后，构件安装位置准确，梁（板）中线与支座中线重合，且梁（板）与支座密贴；梁体安放稳固，垂直度、标高等符合设计要求；支座及盖梁上无杂物；梁底整齐，相邻梁（板）底面无高差，无错台；桥梁轮廓线平顺，桥面宽度符合设计和质量标准的要求。梁间焊接牢固或绞缝砼平整密实，强度符合设计要求。 （4）预制梁安装质量实测项目： 预制梁安装质量实测项目见下表的规定。 2、预制梁安装质量控制要点和措施 （1）预制梁在移运、堆放、吊装时，砼强度不应低于设计要求的吊装强度，且不宜低于其设计等级的75%。后张法预应力砼梁待压浆体的强度不应低于设计要求，如设计无规定，应达到30Mpa时，才能移动构件。 （2）梁（板）移运、堆放时的支撑位置应与设计规定的吊点一致，并应支
撑牢固。移运时的吊点应按设计规定，一般为吊环或吊孔的位置。如设计无规定，又无吊环或吊孔的，应根据计算决定吊点。 （3）起吊机具的起吊能力须经验算，吊运时吊绳交角大于60°时，必须设吊架使吊环垂直受力。 （4）构件安装完毕并经检查校正符合要求后，才允许焊接连接件或浇筑接缝砼，以固定构件。 （5）安装前准备： 1）审查施工单位上报的预制梁（板）安装开工报告，安装方案和安装计划。 预制梁安装前应根据设计要求和现场条件，制定周密的安装方案和安装计划，根据计划配备满足安装要求的合格机具设备和人员。安装方案包括： a.构件验收程序。 必须检查是否符合质量标准，并有构件出厂合格证及相应的检验资料、砼强度报告等。监理工程师应认真审阅施工图和相关资料，对即将安装的预制梁进行外观质量和内在质量的验收，重点对预制梁的外观、几何尺寸、预埋件及预留孔、起拱高度等进行检查验收，同时还应检查其相应的检验资料和强度报告，合格后方可安装。 b.构件堆放方案。 （a）堆放场地应整平夯实。堆放时应按吊运和安装顺序堆放，宜尽量缩短预应力砼梁（板）的堆放时间。构件堆垛时应放置在垫木上，吊环向上，标志向外。砼养护期未满的，应继续洒水养护。 （b）水平分层堆放时，其堆垛高度视构件强度、地面承载力、垫木强度以及堆垛稳定性而定，一般以2层为宜，不应超过3层，层与层之间以垫木隔开，各层垫木的位置应在吊点处，上下垫木必须在一条竖直线上。 （c）雨季和春季冻融期间，必须注意防止地面软化下沉。 c.构件运输方案。 （a）包括运输方式和运输路线。由于预制梁（板）属超长构件，应合理选择运输工具。构件运输方案既要使构件在运输过程中安全稳定，又要考虑运输路线沿途的道路整修措施和交通维持方案。运输路线沿途必须根据外形构件尺寸及运输工具的荷载等级，清除沿途路障并整修不适应运输工具通过的局部路段。 （b）使用平板拖车或超长拖车运输大型构件时，车长应能满足支撑点间的距离要求，支点处应设置活动转盘以免搓伤混凝土构件。 d使用吊装方案。 （a）现场吊装方案应包括： a）吊装设备选择。应根据桥址处场地情况、梁（板）重力和设备的起重能力
宿迁市245省道宿迁一级公路建设工程项目（路基土方分部工程） 开 工 报 告 江苏省宿迁市公路工程建设处 宿迁市245省道宿迁一级公路B2标项目经理部 二0一0年九月
宿迁市 245省道一级公路建设工程项目 承包单位：江苏省宿迁市公路工程建设处合同号：B2 监理单位：江苏旭方工程咨询监理有限公司编号： 工程开工申请单 A-8
宿迁市 245省道一级公路建设工程项目 承包单位：江苏省宿迁市公路工程建设处合同号：B2 监理单位：江苏旭方工程咨询监理有限公司编号： 施工组织设计报审表 A-1
施工组织设计 一、施工安排和方法总说明 （一）、工程概况 本工程起自宿迁市与连云港市交界处的蔷薇河友谊大桥，利用老路经桑墟镇、贤官镇，下穿京沪高速公路后，路线偏离老路折向西南，在扎下镇东北与205国道交叉，下穿新长铁路，跨越沭新河、新沂河、军屯河后，路线平行于淮沭新河南行，跨越陇东大沟后与324省道交叉，经陇集镇、爱园镇，在张家圩西与王穿公路交叉，经南刘集西，沿泗童线220kv高压线西侧南行，跨越六塘河、小黄河后路线折向西南，接徐淮路泗阳绕城段(老245省道)，在北京西路与泗阳二号桥连接线的环形交叉处接已建成的二号桥连接线（一级公路），利用二号桥连接线，沿盐徐高速公路跨线桥方向延伸，跨越朱成洼河后与泗清公路并线前行，跨马化河、民便河、老古山河、引水河后，路线折向南，经界集镇后北折向西行，继跨越安东河、徐洪河，下穿500KV 高压线，跨越批林河，利民河，沿泗洪县城规划的东环和南环布设，先后跨越老濉河、汴河、新濉河，在卢庄附近止于121省道。路线长度为137.511km，其中沭阳县50.066KM，泗阳县38.152KM，宿城区10.383KM，泗洪县38.91KM。老路改建长度23.759km，完全利用老路7.71km，新建公路106.052km。 本施工标段为B2标，起讫桩号为K59+100~K68+400，路线起自张家圩镇强村九组北与B1施工标段衔接，然后路线向南，在花井窑厂北与刘三公路交叉，穿越花井窑厂后，路线沿泗童220KV高压线西侧南行，在二分干渠北与B3标衔接，路线全长9.3km，均为新建道路。 2、主要工程规模 本工程采用双向四车道一级公路标准，设计速度为80km/h，一般路段路基全宽24.5m，双向四车道，中间带宽3.0m（含左侧路缘带2×0.5m），两侧行车道各宽为2×3.75m，硬路肩宽2×2.50m，土路肩宽2×0.75m。路面底基层和基层结构为20cm12%石灰稳定土底基层+ 32cm水
箱梁预制施工标准 4.2.1场地硬化 对预制场地面清表，软弱、低洼地段先换填处理，场地平整后，地面以下30cm掺入5%白灰拌和均匀，碾压密实后，浇筑10cm厚C25素混凝土垫层。 4.2.2底座端头扩大基础设置 由于箱梁重量较重，因此底座基础进行扩大处理，根据细砂土特性计算，台座端头设置3m×5m×0.6m C20混凝土,为确保基地的稳定性同时采用碎石对基础下台座进行换填处理。 4.2.3底模 在素混凝土垫层上浇筑20～40cm厚底座混凝土，在混凝土表面再设置5毫米钢板作为箱梁的底模。在台座的侧边角处反向预埋5#角钢。浇筑台座混凝土时，预留侧模下拉杆管道和吊梁用的槽口，槽口用钢板垫平，以便于吊装时抽出钢板并穿钢丝绳。 4.2.4 轨道基础 200吨龙门每单轮受力50吨，因此需要对行走基础进行特殊处理，采用0.9m×0.9m断面混凝土基础，同时下层采用0.3m碎石换填处理。
4.2.5存梁底座，由于存梁底座对沉降要求略有变小，同时基础为连续条形基础，因此采用1.5m×1.2m基础，同时基地进行换填。 4.3 钢筋加工与绑扎 4.3.1钢筋加工的一般要求 1钢筋表面的油渍、漆污、水泥浆和利用锤敲击能剥落的浮皮、铁锈等应清除干净。 2钢筋应平直、无局部弯折。 3 加工后的钢筋表面无削弱钢筋截面的伤痕。 4.3.2钢筋切割 1将同规格钢筋根据不同长度搭配，统筹排料。一般先断长料，后断短料，以减少短头和损耗。 2 断料时避免用短尺量长料，防止在量料中产生累计误差。为此，应在工作台上标出尺寸刻度线并设置控制断料尺寸用的挡板。 3钢筋切断机的刀片，应由工具钢热处理制成。安装刀片时，螺丝应紧固，刀口应密合（间隙不大于 0.5mm）。 4在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头必须切除；如发现钢筋的硬度与该钢种有较大的出入，应及时向现场技术员及试验室反映，查明情况。
分项工程开工申请批复单 承包单位：中交一公局第六工程有限公司合同号：22 第 1 页共1 页监理单位：内蒙古公路工程咨询监理有限责任公司编号：监表—050
施工技术方案报审表 承包单位：中交一公局第六工程有限公司合同号：22 第 1 页共1 页监理单位：内蒙古公路工程咨询监理有限责任公司编号：监表—048 由承包商呈报三份，审批后总监办的工程部和驻地监理工程师各留一份，退承包商一份。
路基土石方施工方案 一、施工准备工作 1、测量 测量工作是施工中最基本也是最重要的环节，首先必须保证施工测量与设计相符，接桩后，及时组织人员对导线点进行复测，并将复测成果报监理和设计代表审批，待满足要求后，用全站仪恢复线路中线，原地面经清表、翻松、整平、碾压至规定压实度后，全线测量原地面标高，并绘制标准横断面图。根据线路中线及路基填筑高度，再加上施工富余宽度，钉出路堤坡脚位置，用石灰撒出白线，同时钉上标志桩，使路基施工作业范围一目了然。 2、试验准备 路基施工前，首先做好土场取样工作，由试验室做分析试验，测定土样的最佳含水量、最大干容重等土壤特性以指导施工。并上报监理工程师批准。 3、路基施工前，在主线路基两侧开挖临时排水沟，临时排水沟的位置要尽可能同永久性边沟位置相吻合，同时在不破坏原有水系的前提下，对施工范围内的水系进行疏导，在低洼水田等地，增加横向排水沟做为施工期间的临时排水设施。 4、施工技术标准 ⑴、路基压实度设计标准 ⑵、土质路堤施工质量标准
5 经我部协调，I匝道路堤填筑从城港港大道挖方段取土，施工前，取土场内先清除山体表土，以覆盖层下土体作为路基填料。确定出取土场的范围和便道的位置，并进行便道施工和土质试验分析。另外，沿取土场边缘开挖出排水沟，防止雨水流入取场内浸泡土体从而改变天然含水量。 6、清表 场地清理采用人工配合挖掘机、推土机清表，施工时对于填方范围内的草皮、树根、腐殖土、淤泥、积水等全部清理出场，对于机械清理不干净处，人工配合清理，自卸汽车运输到弃土场堆放。 7、做好原地面临时排水设施，并与永久排水设施相结合。 二、路基填筑施工工艺 1、清表后，进行原地面填前碾压及压实度检测，实测地面标高。 2、土方的挖、装、运均采用机械化施工，一般采用挖装机配合自卸汽车运土，按每延米用土量严格控制卸土，推土机推粗平，平地机精平。 3、根据技术规范的要求，每层填土厚度松铺不能超过30cm，在经过中边桩放样的路基范围内，通过所使用的自卸汽车单车装载方量，以每台4.5T自卸车装土量为4.0m3，在路基填筑范围内用石灰划出3m×5m的方格网，每方格控制卸土一车，确保布料均匀。 4、路基填筑时，分层填筑，填筑宽度以每边多出设计宽度30cm，以保证路基边坡到达规定的压实度。 5、在填筑路基上每隔10m设定一个检测断面，上料前先测定检测点的填前地表标高，摊铺后测设松铺标高，以控控制松铺厚度。 6、填土摊铺先用推土机基本整平，后用平地机精平，摊铺后用自重20吨的振动压路机进行碾压，先静压一遍，再进行振动压实，最后再静压一遍。压路机行驶速度控制在3km/h；碾压时先慢后快，先轻后重，由边往内碾压，相邻区段叠加20～30cm轮迹，往返为一遍。当路基填土含水量不足时，可用水车洒水补充，同时要把路基填方边缘补压二至三遍，并检查土的含水量，确保压实度达到
预应力箱梁预制、安装施工方案 一、工程概况 1、施工概况 本工程采用5孔30m装配式预应力混凝土简支小箱梁，桥面连续结构。小箱梁高1.6m,中梁宽2.4m,边梁宽2.85m，桥梁横断面由6片中梁+2片边梁组成，全桥合计共30片中梁和10片边梁。箱梁采用C50砼浇筑，中梁预制砼方量为33.8m3，边梁预制砼方量为36.8m3。使用锚具型号为M15-5、M15-6。采用公称直径Φ15.2mm的低松弛高强度钢绞线，标准抗拉强度1860MPa，弹性模量为1.95*105 MPa，松驰系数≤2.5%。整桥设计张拉控制应力为1360MPa 。 2、编制依据 《施工承包合同》 《施工图设计文件》 《公路桥涵施工技术规范》(JTG/T F50-2011) 《城市桥梁设计规范》（CJJ11-2011） 《公路桥梁抗震设计细则》（JTG/T B02-01-2008） 以及其它相关文件和相关技术规范。 二、预制场布置 1.总体布置（见《预制场平面布置图》） 本标段设置1个预制场，30m箱梁梁场设置在5#桥台台尾，起讫桩号为K0+175～K0+250，全长75m，总宽度约22m，因该预制场地面积有限，应尽量保证梁的预制安装的流水作业。 遵循“安全，紧凑，通畅”的原则，根据现场实际情况，为便于箱梁的安装，预制场内设置1套跨径为20m龙门架，设计吊重5t。（龙门吊、架桥机安装方案另详见专项方案） 预制场生产梁的任务及顺序安排如下： 2.预制场内施工 2.1场地建设 预制场梁场设置宽度22m，沿路线走向布置。 2.2台座
台座厚30㎝,采用C30砼浇筑，两端1.5m范围采用钢筋网片加强，台座表面铺 设3㎜钢板。在梁端60㎝处各设置吊装孔一个。吊装孔宽为20㎝。 台座顶面按照设计反拱值设置成向下挠的二次抛物线形，以抵消张拉造成的梁的上拱。 浇筑台座砼时，预埋φ40mmPVC管作为模板拉杆眼孔，眼孔根据模板形式分布。浇筑台座时在略底于顶部侧面位置预埋 [5槽钢与塑料管配合作为侧模与台座密封构造。 底座混凝土浇筑完毕待强度达到一定强度后，用δ5mm钢板覆盖并与台座两侧槽钢焊接成整体，使其表面平整、光滑，达到施工规范要求，直接作为小箱梁预制底模。 底座长度、宽度、反拱值、平整度必须精细控制、反复检查，确认符合要求后才能使用 2.3轨道 场内纵向布置2条龙门架轨道，轨道基础高30cm，宽50cm，浇筑C30砼。基础砼按照纵向间距1～1.5m对称设置轨道锚固螺栓，严格控制砼顶面的高程和平整度。 2.4龙门架 龙门架吊重5t，高8m，由专业人员运至工地安装，龙门架安装好进行试吊运行并经安监局检查合格后方可投入使用。龙门吊设置专人进行操作。 三、小箱梁预制工艺流程 1.预制工艺流程：清理底座、涂刷脱模剂→底板、隔板钢筋绑扎→安装波纹管、锚具、穿钢绞线→安装模板→顶板钢筋绑扎→模板加固、上拉杆、验收→浇筑混凝土→拆模养护、待强→张拉→压浆→封锚→封端。 2.钢筋骨架的制作安装 钢筋使用前应清除表面油渍、漆皮、鳞锈等，确保表面洁净。直径≥20mm的钢筋接长采用直螺纹钢筋连接套筒连接，其余钢筋采用焊接或绑扎搭接，其连接质量应符合设计与规范要求。钢筋在配料时应注意钢筋连接错头率及错头长度。 钢筋的调直、切断、弯曲等制作工序均集中在钢筋加工场内进行，制作成型的钢筋分类堆放并挂牌编号，妥善保管。 钢筋安装在预制台座上进行。钢筋安装严格按照技术规范施工,骨架应牢固,确保浇筑砼时不发生变形、塌陷。各种预埋钢筋（或钢板）均按设计要求埋设准确、
管表3 分项工程开工申请报告 承包单位：合同段：监理单位：编号：
（本表一式三份，项目管理处、总监办、承包人各一份）。 一、工程概况： 三星村大桥桥位地貌为低缓丘陵间山间洼地，桥梁跨越三星村，区内分布较多民房，地形总体较平缓，河源端地形较高，地面标高约39.76～57.16m。区内左幅弱～微风化岩面呈波状起伏，右幅呈舒缓波状，总体岩面埋深、高程变化大，埋深约11.17～38.9m，高程约11.84～41.1m。 三星大村桥中心里程为K37+095，起止里程为K36+911.46～K37+278.54，跨径组合为12×30m预应力小箱梁。 三星村大桥上部构造采用简支转连续小箱梁。全桥共有预制小箱梁120片，分左、右幅每幅各12跨，每跨各5片。预制小箱梁梁高1.6m，预制宽度为2.4m。预制小箱梁主要工程数量为C50砼4101.6m3。 二、施工准备工作 1、施工安排：我项目部现已完成预制场的建设。准备三星村大桥左幅第12跨小箱梁进行预制。 2、施工准备 ①场地建设： 预制场现已完成台座的施工及2台60t/25m大门吊的安装工作，地面已采用10cm厚的C15砼进行硬化处理。预制场场地建设方案详见总监办批复的《30m小箱梁预制安全专项施工方案》。 ②原材料： 所需水泥、钢筋、砂、石料等原材料均进行检验合格，并完成C50砼配合比设计，经中心试验室平行试验符合技术规范要求。 ④机械设备：
项目部设置了拌和站，采用砼运输车进行运输，配置：2台60t/25m大门吊，25T起重机1台，挖掘机1台，施工现场及拌和站各配备1台195Kw 的发电机，并根据施工需要增加机械设备。所需机械设备完好，配套，并配足零配件，一旦机械设备出现故障，立即进行抢修，或更换新的机械设备，保证施工的连续性。 3、各项准备工作已就绪，我部拟在2010年05月13日开工，于2010年08月20日完工。 三、施工技术方案及工艺操作要点 （一）、施工方法 1、施工顺序：钢筋加工及安装→模板安装→砼浇筑→预应力张拉→管道压浆→封端→移梁存放。 （二）、施工技术方案及工艺操作要点 1、钢筋加工及安装 ①钢筋加工 钢筋加工统一在钢筋加工场制作完成，所有半成品钢筋必须先按1：1实地放样，保证下料几何尺寸准确后再进行下料作业。 钢筋的制作成型在钢筋加工场制作完成，制作过程中严格按施工规程制作、检查。成型后的钢筋分堆堆放，并挂牌标明型号规格。钢筋采用电焊焊接，在成批焊接加工前，将所焊接头送中心试验室试验合格后，方可施焊加工。钢筋的焊接均采用双面焊接，焊缝长度不小于5d，焊接需满足施工技术规范的要求。焊接时接头错开100cm以上，并在同一断面上，接头数量不超过50%。接头处钢筋的轴线偏移误差不大于0.1d(d为钢筋直径)，焊接接头
省道116线乌乌公路工程第一合同段 盖板、空心板预制工程 总体开工报告 一、工程概况 本合同段有四座1-16m桥，上部构造均采用1-16m后张法预应力砼简支空心板。16米后张法预应力砼空心板砼为C50砼，预制板长15.96米。一座1-13m通道桥，上部构造采用1-13m后张法预应力砼简支空心板。孔道压浆采用C50水泥浆，钢绞线采用高强度低松弛Φs15.20mm钢绞线，标准抗拉强f pk=1860Mpa，钢绞线锚具采用15-3型、15－4型、15－5型圆型锚具、圆形金属波纹管孔道及配套锚垫板、螺旋筋，钢筋根据设计图纸采用相应的Ⅰ级和Ⅱ级钢筋。钢板采用《碳素结构钢》（GB700-2006）规定的Q235B钢板。 本合同段有1座1-8m通道桥，上部构造采用1-8m钢筋混凝土简支空心板。1-2m暗涵4道，1-4m暗涵8道，盖板砼均为C30砼。 空心板数量及类型表为： 预制梁板工程量统计表
预制盖板工程量统计表 二、施工队伍的安排和施工机械的投入 根据我们的整体实施性施工组织设计，拟安排预制场施工队负责盖板、预应力空心板预制的施工，施工现场负责人吴辉、技术负责人毕兆辉、质检工程师祁远、该分项工程拟投入龙门吊1套，50T吊车2台，砼运输车2辆，钢模板1.5套。 三、施工进度计划安排 本分项工程计划开工日期为2014年4月7日，竣工时间为2014年7 月1日，平均按每天浇筑空心板2片，盖板4片，并考虑下雨、机械故障等影响因素，共114天。 四、施工准备
技术准备：组织技术人员、管理人员和施工技术工人学习桥梁施工技术规范，熟读设计图纸，对施工人员进行岗前培训和技术交底，确保尺寸正确无误。 试验准备：做好砼的施工配合比设计，特别注意外加剂的检查和试验，同时做好原材料的进场取样试验，严格控制质量。在施工过程中，保持同一节构造物用同一类型、规格的原材料，以保证受力均匀，外观一致。 材料准备：机料部根据试验室提供的配合比做好施工所有材料的进场前的检测检验工作，并将所有材料提取样品交与监理工程师平行检测后组织购买。 施工机具和模板：施工前，组织工人对所用施工机具进行施工前的调试和维护，确保施工期间机具完好；同时组织工人对钢模进行试拼，检查模板几何尺寸是否符合设计要求，接缝是否密实、平整，确保构筑物外形美观。五：预应力空心板施工方法： 1、预制场梁板底座布置 根据标准化文件和预制场场地等综合因素考虑，预制场宽度46m，长度160m，总面积7360 m2。预制场内设24道20m梁底座、及2道暗涵盖板预制底座、由跨径26米滑轨吊至存放区、统一吊装。 2、钢筋加工及安装、波纹管安装 钢筋进场资料须齐全，分类垫起堆放于钢筋棚中，必要时加于遮盖以保护钢筋不受损伤、污染。各类钢筋须经各项检验合格后方可进行加工并严格按照设计图纸和规范要求进行，钢筋加工由钢筋班下料，在预制厂专门搭建的加工棚中进行。在各准备工作做好后，对底模进行打磨清理除锈，并涂刷
省道波莲至洛基公路改建工程第二标段分项工程开工报告 ( 编号： ) 工程名称：路基土石方工程 桩号或部位：K27+000～K37+022 施工单位：XXX路桥建设有限公司 申报日期：2016年5月25日 监理单位：XXX交通建设咨询有限公司 批复日期：年月日 XXX路桥建设有限公司 省道波莲至洛基公路改建工程第二标段 项目经理部
目录 1、路基土石方分部（项）工程开工申请批复单 (3) 2、施工技术方案 (4) 3、人员设备进场情况 (22) 4、测量资料及土工试验报告 (33)
省道波莲至洛基公路改建工程项目 路基土石方分部工程开工报审表 SD011100承包单位：XXX路桥建设有限公司合同段：02合同段
省道波莲至洛基公路改建工程第二合同段 路基土石方分部工程施工技术方案 一、工程概况 省道波莲至洛基公路改建工程，我合同段路基工程起点桩号K27+000，终点桩号K37+022,设计标准为二级公路，一般路段设计速度为60公里/小时，路基宽度10m；主要技术指标按交通部颁发的《公路工程技术标准》（JTG B01-2003）执行。路基土石方分部工程属于路基单位工程工程，按照《公路工程质量检验评定标准》（JTG F80/1—2004）第一册土建工程附录A，本分部工程划分为4个子分部工程，每个子分部工程划分3个分项工程，划分见下表。路基土石方工程施工、质量检验和评定按照下表划分执行。 省道波莲至洛基公路改建工程路基土石方分部工程划分表
本合同段路基土石方工程包含路基清理、挖除旧路面、拆除结构物、路基挖方、路基填方、软土路基处理等子目，具体工程数量见下表。 路基土石方工程工程数量表 其中拆除结构物和结构物台背回填施工并入桥梁涵洞施工。本分部工程计划安排两个作业面同时开工，A作业面负责K27+000~K32+000段，B作业面负责K32+000~K37+022段。
管表3 分项工程开工申请报告承包单位：合同段：
（本表一式三份，项目管理处、总监办、承包人各一份）。 一、工程概况： 三星村大桥桥位地貌为低缓丘陵间山间洼地，桥梁跨越三星村，区内分布较多民房，地形总体较平缓，河源端地形较高，地面标高约39.76～57.16m。区内左幅弱～微风化岩面呈波状起伏，右幅呈舒缓波状，总体岩面埋深、高程变化大，埋深约11.17～38.9m，高程约11.84～41.1m。 三星大村桥中心里程为K37+095，起止里程为K36+911.46～K37+278.54，跨径组合为12×30m预应力小箱梁。 三星村大桥上部构造采用简支转连续小箱梁。全桥共有预制小箱梁120片，分左、右幅每幅各12跨，每跨各5片。预制小箱梁梁高1.6m，预制宽度为2.4m。预制小箱梁主要工程数量为C50砼4101.6m3。 二、施工准备工作 1、施工安排：我项目部现已完成预制场的建设。准备三星村大桥左幅第12跨小箱梁进行预制。 2、施工准备 ①场地建设： 预制场现已完成台座的施工及2台60t/25m大门吊的安装工作，地面已采用10cm 厚的C15砼进行硬化处理。预制场场地建设方案详见总监办批复的《30m小箱梁预制安全专项施工方案》。 ②原材料： 所需水泥、钢筋、砂、石料等原材料均进行检验合格，并完成C50砼配合比设计，经中心试验室平行试验符合技术规范要求。 ④机械设备：
项目部设置了拌和站，采用砼运输车进行运输，配置：2台60t/25m大门吊，25T 起重机1台，挖掘机1台，施工现场及拌和站各配备1台195Kw的发电机，并根据施工需要增加机械设备。所需机械设备完好，配套，并配足零配件，一旦机械设备出现故障，立即进行抢修，或更换新的机械设备，保证施工的连续性。 3、各项准备工作已就绪，我部拟在2010年05月13日开工，于2010年08月20日完工。 三、施工技术方案及工艺操作要点 （一）、施工方法 1、施工顺序：钢筋加工及安装→模板安装→砼浇筑→预应力张拉→管道压浆→封端→移梁存放。 （二）、施工技术方案及工艺操作要点 1、钢筋加工及安装 ①钢筋加工 钢筋加工统一在钢筋加工场制作完成，所有半成品钢筋必须先按1：1实地放样，保证下料几何尺寸准确后再进行下料作业。 钢筋的制作成型在钢筋加工场制作完成，制作过程中严格按施工规程制作、检查。成型后的钢筋分堆堆放，并挂牌标明型号规格。钢筋采用电焊焊接，在成批焊接加工前，将所焊接头送中心试验室试验合格后，方可施焊加工。钢筋的焊接均采用双面焊接，焊缝长度不小于5d，焊接需满足施工技术规范的要求。焊接时接头错开100cm以上，并在同一断面上，接头数量不超过50%。接头处钢筋的轴线偏移误差不大于0.1d(d为钢筋直径)，焊接接头无缺口、裂缝和较大的焊瘤，不得留有焊碴。 ②、钢筋绑扎 钢筋骨架加工完成后运至需要绑扎的底模附近，直接在底模上进行绑扎。骨架
广乐高速公路T15合同段LK26+161~LK30+083路基工程 施 工 方 案 中铁七局集团武汉工程有限公司 二零一一年三月十五日
一、工程概况 1、施工方案 本分部工程LK26+161~LK30+083路基土石方工程，长3.839Km，挖方约84万立方，换算压实方约70万立方，填方约100万立方。本段的借方由LYK28+180右侧100m取土场及LK30+400左侧600m取土场调入。 2、修筑临时便道便涵： 为使挖方段土料运输到填方路段，使路基土石方施工顺利进行，必须根据施工路段地形在坡脚外、路线内修筑施工便道，并使施工便道贯穿全合同段，便道通过沟渠、灌溉水道时应埋设涵管，保证能排洪，能灌溉，不影响当地老百姓生产生活。必要时可在临时便道外挖排水沟，并与当地沟渠顺接，保证便道内无大面积积水，必要时应填筑碎石土或其他材料以便于雨季施工。 三、施工方法 1、施工前准备 1.1导线复测，用全站仪对导线点进行复核加密。 1.2恢复定线，按设计线路坐标及驻地办批准的横断面。用全站仪定出路 线的控制桩、公里桩、五百米桩。再用经纬仪及钢尺进行中线放样，并标定路基边线、坡脚、边沟等的具体位置，用水准仪复查增设水准点，复测高程，将测量资料提前报送驻地办审核批准。 2、基底处理 2.1路堤填土前，必须将原地面上杂草、树根、腐植土、垃圾杂物等清除
干净，清除表土并运至指定地点，填前碾压原地面压实度不小于90%。 2.2路基放样定位：复核中心线控制桩、复核水准点，计算路堤的坡脚和路堑堑顶尺寸，根据中心线控制桩标出中心桩，路提坡脚桩等。桩距，直线段20m，曲线段5~10m桩上标明桩号，挖（-）或填（+）高度。 3、路基工程施工方法 路基的施工方法采用机械化作业。土方开挖采用挖掘机，土方运输为自卸汽车，土方运距在100米以内采用推土机施工，运距在500~1000米以上时采用汽车运土。路基的挖填应做好土方平衡调配，提高土方利用率，减少土方的运距，加快施工进度。根据设计图纸，编制全线土方调配图。路堤的填筑采用推土机摊铺，平地机精平，振动压路机碾压。路堑开挖时，如遇坚土或岩石按设计要求采用预裂爆破、微差爆破、光面爆破。不允许放大炮影响边坡稳定的施工方法。 3.1路基填筑范围内因清表发现的坑、洞、墓穴，应用原地土或砂性土回填，分层夯实到填筑高程，压实度不小于90%，清表过程中发现局部软基应立即向驻地办报告。通过驻地办与总监办联系确定处理方案。 3.2路基临时排水，做好路基施工阶段的临时排水工作，防止雨水、地面积水对路基的浸泡，使路基能经常处在干燥，坚固和稳定状态，并防止路基受冲刷流入农田。在路基施工前根据地形设置临时截水沟、排水沟等，将水引排到路基范围之外。排水沟、截水沟分段设置出水口，临时排水设施应尽可能与永久性排水设施相结合。 4、路基填筑 路堤填筑采用水平分层填筑，路基填筑边桩每边放宽50cm，保证边坡压实度，最后按设计削坡。当路堤分段施工时，两段同时施工则应分
桥梁上部结构箱梁预制与安装 施工方案 一、工程概况 1、平洛河大桥为先预制后连续预应力箱梁桥,下部结构为双柱桥墩,桩基; U 型桥台扩基。设计时速为 80公里 /小时。大桥左幅由 26*30M,右幅为 27*30M,共 212片预制箱梁组成; 每跨半幅 由 4片预制预应力组合箱梁。其中左幅 0号台、 3号墩、 6号墩、 9号墩、 12号墩、 15号墩、19号墩、 23号墩、 26号台为非连续端,共设置毛勒式伸缩缝 9道;右幅 0号台、 3号墩、 6号墩、 9号墩、 12号墩、 15号墩、 18号墩、 21号墩、 24号墩、 27号台为非连续端,共设置毛勒式伸缩缝 10道。主要工程数量见表 1:平洛河大桥预制箱梁主要工程数量表。 表 1 檀坡河大桥预制箱梁主要工程数量表 2、檀坡河二桥上部结构为先预制简支安装后连续预应力组合箱梁,下部结构为双柱桥墩,桩基; U 型桥台扩基。设计时速为 80公里 /小时,计算荷载为汽-超 20,大桥由 7跨 56片预制箱梁组成,每跨为 8片预制预应力组合箱梁,跨度 30m 。其中 0#台、 3#墩、 5#台为非连续端, 共设置毛勒式伸 缩缝 3道。主要工程数量见表 2:檀坡河二桥预制箱梁主要工程数量表。 表 2 檀坡河二桥预制箱梁主要工程数量表 - 1 -
3、双河大桥为先预制简支安装后连续的组合箱梁桥,下部结构为双柱桥墩,桩基;肋台桩基。设计时速为 80公里 /小时。大桥由双河大桥 40片预制箱梁组成,每跨由 8片预制预应力组合箱梁,跨度左幅三跨 30m ,跨度 30M 。其中 0号台、、 5号台为非连续端,共设置毛勒式伸缩缝 2道。主要工程数量见表 1:双河大桥预制箱梁主要工程数量表。表 1 双河大桥预制箱梁主要工程数量表 4、双河二桥为先预制简支安装后连续的组合箱梁桥,下部结构为双柱桥墩,桩基;肋台桩基。设计时速为 80公里 /小时。大桥由双河大桥 40片预制箱梁组成,每跨由 8片预制预应力组合箱梁,跨度左幅三跨 30m ,跨度 30M 。其中 0号台、、 5号台为非连续端,共设置毛勒式伸缩缝 2道。主要工程数量见表 1:双河二桥预制箱梁主要工程数量表。表 1 双河二桥预制箱梁主要工程数量表 - 2 - - 3 - 二、施工组织 1、施工组织机构
路基施工技术方案 一编制依据 1、G209、G319吉首绕城公路一期工程第1标段《路基横断面设计图》、《路基土石方工程量计算表》及工程量清单。 2、项目招标文件及有关补遗通知。 3、国家现行的公路施工及验收规范。 4、经批复的本标段总体施工组织设计。 5、本公司拟投入的有效资源（技术力量、劳动力、机械设备等）。 6、施工现场的地形、地貌及现有条件。 7、经签认的本标段《路基土石方复核资料》 二工程概况 本标段位于湖南省西部的湘西自治州吉首市境内。吉首市是湖南省西部重要的城市，五条高速公路以及国道G319、G209，省道S229等都在其过境，是湖南省沟通四川、重庆、湖北、贵州的重要交通枢纽，还是国家规划建设的十八个二级公路交通枢纽城市之一。 G209、G319吉首绕城公路一期工程起于吉首市二炮台，与G209相接，经水厂路、乾城大道(途中下穿焦柳铁路)至溶江路岸，线路向前经过州七一化工厂后，利用已建成吉茶高速公路桥下穿吉茶高速公路，然后上跨常吉高速公路连接线，经吉首水泥厂、白腊坨后与既有G319相交，经农机学校、老寨场、瓮垄水库，止于林木山，与S229相交，路线全长19.316KM。 三主要工程数量
专业资料 路基主要工程数量 起讫桩号K5+140-K8+000 K5+140-K8+000 K5+140-K8+000 长度（m）2860 2860 2860 数量（m3）63086.5 567778.41 5058.3 备注土方开挖石方开挖回填石方 四主要技术指标 公路等级：二级公路 计算行车速度：60km/h，,80km/h 路基宽度：12m，15m 设计洪水频率：路基及小桥涵1/50；大桥1/100 设计荷载：公路-II级 五工期要求 计划工期660天，2012年12月20日~2014年10月10日。 六施工方案 1 、路基土石方主要采取机械化联合作业，少量机械不便作业的工作辅以人工作业。 2 、路堤填筑采取分层平行摊铺碾压成型的施工方案，用自卸汽车运输填料，挖机整平，振动压路机碾压。路基压实度及填料最大粒径应符合下表要求： 路基压实度及填料最大粒径要求 路面底面以项目分类 下深度（m）度（CBR）（%）0-0.3m 零填及挖方路基 0-0.8m 4 ≥95 10 6 （%）≥95 （cm）10 填料最小强
预制梁施工监理细则 镇溧高速公路（常州段）工程----桥梁工程的预制梁主要有两种：预应力箱梁和“先张法”预应力空心板梁； 在施工前，应要求承包人提交预制梁施工方案和施工计划，监理工程师应根据设计、规范和工程总进度计划的要求，重点审查施工方案的可行性、预制梁预制顺序的合理性、进度计划的紧凑性等，审查合格后，方可同意其开工。 一、“后张法”预应力箱梁 （一）预制场地和台座 1、预制场地应平整、坚实，应根据地基情况和气候条件，采取必要的排水措施，防止场地冲刷沉陷。 2、预制台座分制梁台座和存梁台座，箱梁台座的基础应结合地基、台座类型通过计算确定，同时应满足抗滑、抗倾覆及其强度等要求。以防浇筑混凝土或存梁过程中，由于台座的不均匀沉降导致箱梁裂缝或倾覆。 3、预制台座的间距应结合预制梁总数量、工期、施工场地和龙门吊机的工作范围等因素综合考虑。 4、台座表面应光滑平整，在2m长度上的平整度≮2㎜，当气温变化大时应设伸缩缝。 5、台座上预留的模板拉杆孔的位置必须与模板一致。 （二）箱梁预制 箱梁的预制，应按经审批的施工方案中所确定的顺序进行，一般顺序是“先
架的先制，后架的后制”。其质量控制要点如下： 1、箱梁预制宜采用龙门吊机施工方案。龙门吊机的走行方向应与桥梁的走向一致，预制场也应顺着龙门吊机的方向布置。 2、龙门吊机的设计与施工应满足预制梁的施工需要，拼装完成应组织验收，经试吊合格后方可投入使用。 3、预制模板除应满足前述一般的要求外，还应满足以下要求： （1）钢模板应采用标准化的组合模板。组合模板的拼装应符合国家标准《组合模板技术规范》（GB214），各种螺栓连接件应符合国家现行标准。 （2）强度及刚度要求：要求模板具有一定的强度和刚度，面板变形不得超过1.5mm。 （3）底模板应根据桥梁跨度设置预拱度。装配式预应力混凝土梁桥在预制施工前，应根据设计单位提供的理论拱度值，结合施工的实际情况，正确预计梁体的拱度变化情况，采取相应措施。当后张法全预应力梁预计的拱度值较大时，应报告监理工程师，会同业主、设计单位协商解决。 （4）模板的稳定性检查：支撑体系是否牢固，在振捣过程中，在振动力作用下模板不得产生变形或位移。 （5）浇注过程中，经常检查底模及侧模的变形情况。 （6）钢模板平整度≯3mm，模板相邻高差≯2mm。但对有外观质量要求的结构其整体式组装钢模其模板平整度和相邻高差都≯1.5mm. （7）脱模剂在外露面模板应采用同一品种，不得使用废机油等料，并不得污染钢筋及混凝土的施工接缝处；脱模剂使用前必须经监理工程师检查同意。 （8）检查模板的几何尺寸，其承载能力、刚度、稳定性，模板拼装时接缝

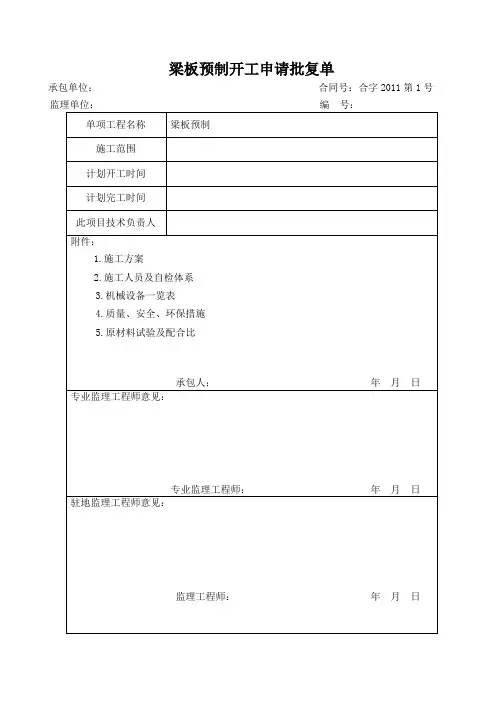

梁板预制开工申请批复单
