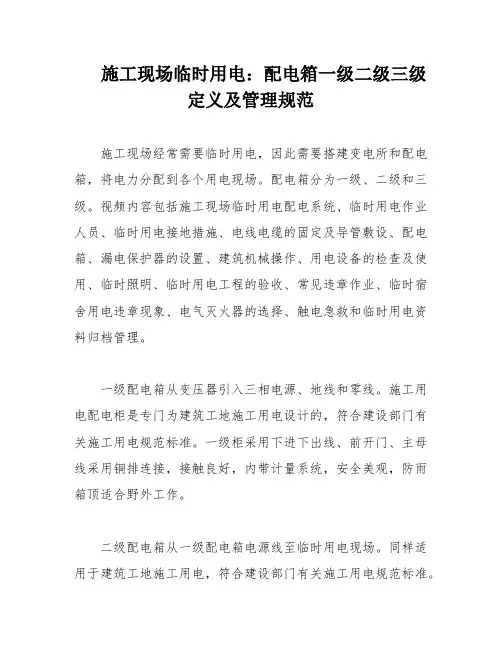

施工现场临时用电：配电箱一级二级三级定义及管理规范

施工现场经常需要临时用电，因此需要搭建变电所和配电箱，将电力分配到各个用电现场。配电箱分为一级、二级和三级。视频内容包括施工现场临时用电配电系统、临时用电作业人员、临时用电接地措施、电线电缆的固定及导管敷设、配电箱、漏电保护器的设置、建筑机械操作、用电设备的检查及使用、临时照明、临时用电工程的验收、常见违章作业、临时宿舍用电违章现象、电气灭火器的选择、触电急救和临时用电资料归档管理。

一级配电箱从变压器引入三相电源、地线和零线。施工用电配电柜是专门为建筑工地施工用电设计的，符合建设部门有关施工用电规范标准。一级柜采用下进下出线、前开门、主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。

二级配电箱从一级配电箱电源线至临时用电现场。同样适用于建筑工地施工用电，符合建设部门有关施工用电规范标准。二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。二级配电箱要离地1.5米放置，总开关60A，照明开关16A，空调1.5P-20A，电热水器8000W+洗衣机-60A，插座开关16A。主要用电器为冰箱、电磁炉和微波炉。总开关不用带漏电，分支开关最好带漏电保护，因为人体通过30mA有致命危险，而漏电开关的动作电流是15-30mA。

三级配电箱是电器设备自身的控制柜。

三级配电箱是将总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成的三级配电系统。采用“两级保护”措施，即在末级开关箱内加装漏电保护器的同时，在上一级分配电箱或总配电箱中加装一级漏电保护器，形成两级保护。同时，实行“一机、一闸、一漏、一箱、一锁”的原则，严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。

对于临时用电设备，在设备数量超过5台或设备总容量超过50KW时，必须编制临时用电施工组织设计，包括现场勘察、确定电源进线和设备装设位置及线路方向、负荷计算、绘制电器图纸和选择导线截面等内容。同时，制订安全用电技术措施的电器防火措施，加强临时用电技术管理工作，建立临时用电安全技术档案。

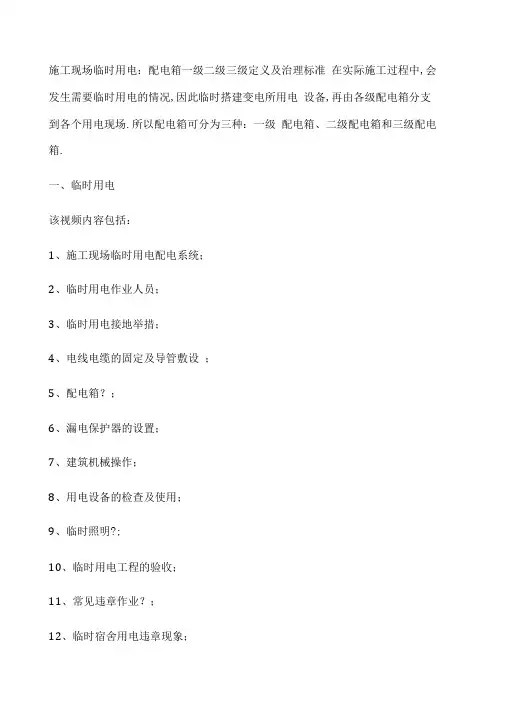

施工现场临时用电：配电箱一级二级三级定义及治理标准 在实际施工过程中,会发生需要临时用电的情况,因此临时搭建变电所用电 设备,再由各级配电箱分支到各个用电现场.所以配电箱可分为三种：一级 配电箱、二级配电箱和三级配电箱.

一、临时用电

该视频内容包括：

1、施工现场临时用电配电系统；

2、临时用电作业人员；

3、临时用电接地举措；

4、电线电缆的固定及导管敷设 ；

5、配电箱？；

6、漏电保护器的设置；

7、建筑机械操作；

8、用电设备的检查及使用；

9、临时照明?;

10、临时用电工程的验收；

11、常见违章作业？；

12、临时宿舍用电违章现象； 13、电气灭火器的选择;

14、触电急救；

15、临时用电资料归档治理.

一级配电箱是从变压器引入三相电源,地线,零线.

施工用电配电柜作为建筑工地施工用电用, 是专门针对工程施工现场情况比

较特殊而设计,符合建设部门有关施工用电标准标准.全套产品能组成完整 施工用电三级保护系统、到达一机一闸一保护的目的 一非常适合各类达标

工程采用.一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良 好,内带计量系统,平安美观,防雨箱顶适合野外工作.

二级配电箱是从一级配电箱电源线至临时用电现场.

二级配电箱同样适用于建筑工地施工用电, 是专门针对工程施工现场情况比

较特殊而设计,符合建设部门有关施工用电标准标准.全套产品能组成完整 施工用电三级保护系统、到达一机一闸一保护的目的.二级配电箱采用内外 门设计,外表喷塑,平安美观,防雨箱顶适合野外工作.

二级配电多f要离地1.5M放置

总开关 60A--DZ47-63 100A

照明开关16ADZ47-63 16A两相漏电开关

空调1.5P—20A——DZ47-63 20A两相漏电开关

电热水器8000W—衣机一一DZ47-63 60A两相漏电开关〔由于没有 40A的开

关,只有32A的〕 插座开关16A —— DZ47-63 16A

施工现场临时用电各级配电箱 配电系统图

n XXX Power n Box n System Diagram

XXX n current is 100mA/0.2S.

D220L-250/4300

HR5.250-380V

ing

Power Supply Main Box

PE

N

XXX

N

HK60/380

PZNM-100/3300 Hoist (60A)

HK60/380

PZNM-100/3300 Bender (1) (60)

HK30/380

NM-100/3300 Bender (2) (40) HR5.240-380VHK30/380 NM-100/3300 Backup (40)

HK60/380

NM-100/3300 Cutting Machine (60)

HK30/380

NM-100/3300 Backup (30)

Branch Box (1)

HK60/380

PZNM-100/3300 Tower Crane (60A)

HK60/380

PZNM-100/3300 Mixer (60)

HK30/380

NM-100/3300 Searchlight (40) HR5.240-380VHK30/380

NM-100/3300 Backup Power Supply (40)

HK60/380

NM-100/3300 Backup Power Supply (40)

HK30/380

The above is the diagram of the power n system for the XXX

site。The system is equipped with us n boxes and backup power

XXX n current is set to 100mA/0.2S to ensure the safety of the workers。The system also includes an ing power supply main box

施工现场临时用电配电箱(柜)

标准化配置图集（一）

该系列配电箱(柜)适用于施工现场及户外临时用电，应满足“三级配电、 二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱(柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准,经久耐用。

一、基本要求

(一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46—2005标准及《用电安全导则》GB/T13869标准化要求。

（三）配电箱（柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜)

内设400A—630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4—8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L(DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器.漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA。S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
