塔吊基础计算书doc

  • 格式：doc
  • 大小：189.00 KB
  • 文档页数：6

第 1 页 共 6 页

目 录

一、工程概况 ............................................................ 2

二、计算依据 ............................................................ 2

三、塔吊基础设计 ........................................................ 2

四、塔吊基础验算 ........................................................ 3

1、荷载计算 .......................................................... 3

2、确定单桩承载力 .................................................... 4

3、偏心受力下单桩承载力抗压验算 ...................................... 4

4、抗拔安全验算 ...................................................... 5

5、承台抗冲切 ........................................................ 5

6、承台抗剪切 ........................................................ 5

7、承台抗弯 .......................................................... 6

附：施工总平面布置图

基础详图

勘探点平面图

Z2-Z3剖面图

地基土物理力学指标设计参数表。

第 2 页 共 6 页 一、工程概况

本工程为######综合楼二期工程，####东路与#####路交界处，总用地面积1210㎡。地上建筑层数7层，地下2层，建筑高度26.4m，地上建筑面积9507㎡，地下室建筑面积6656㎡。±0.000相当于黄海高程4.369m。

根据工程实际情况，现场采用一台TC5013B塔吊作垂直运输，塔吊位置详见施工现场平面布置图。

二、计算依据

《建筑地基基础设计规范》(DB33/1001-2003)；

《TC5013B塔式起重机提供的力学数据》；

《#######综合楼二期工程)工程地质勘察报告》。

为了便于施工，其位置详附图。再根据#######有限公司提供的地块岩土工程勘察报告选择离塔吊基础最近的点为塔吊基础的土层结构，如下表（单位：米）：

土层种类 层厚（m） 桩基计算指标qsik

2粘土 1.3 12

3-1淤泥质粘土 3.3 5.5

3-2淤泥 25.1 5

5粘土 18（贯入该层9.3m） 14

三、TC5013B塔吊基础设计

1、基础设计形状及桩位布置图如图1所示：

第 3 页 共 6 页 TC5013B

塔基基础采用4根D700钻孔灌注桩，有效桩长按39m计算，承台混凝土强度为C30，平面布置见施工总平面布置图及基础详图。

四、塔吊基础验算

1、荷载计算

A、塔吊基础自重（塔吊基础不覆土）：

GK=(5×5×1.35)×25=843.75KN

第 4 页 共 6 页 B、基础承受的倾覆弯矩：MK=1605KN·M.

C、基础承受的垂直荷载：FK=500 KN.

D、基础承受的水平荷载：Fh=65 KN.

2、确定单桩承载力

根据JGJ/187-2009第6.3.4条可得单桩竖向极限承载力标准值公式

Ra=U∑qsikLi+qpkAp

计算得:

Ra=[3.14×0.7×（1.3×12+3.3×5.5+25.1×5+9.3×14）+0] =636.21KN

3、偏心受力下单桩承载力抗压验算

桩竖向承载力设计值，计算公式：

Qkmax (Qkmax) =（Fk+Gk）/4 ± Mk+Fvkh/L

按塔吊起重臂与桩成450最不利斜交时计算

Qk=（500+843.75）/4±（1605+65×1.35）/5.374

=335.9±315

=650.9max（20.9min）< 1.2R=1.2×636.21=763.45KN 满足

QK=（Fk+Gk）/4=（500+843.75）/4=335.9KN＜Ra=636.21KN 满足

第 5 页 共 6 页

单桩外力设计值

4、抗拔安全验算

由上面计算可知，塔吊桩基不产生拔力，故抗拔安全验算省略。

桩抗拔满足要求.

5、承台抗冲切

角桩轴线位于塔机塔身柱的冲切破坏锥体以内，且承台高度符合构造要求，可不进行承台受角桩冲切的承载力验算。

6、承台抗剪切

承台受剪切承载力验算：

V=βftb0h0

其中：

承台砼抗拉强度设计值：ft=1.57N/mm2

第 6 页 共 6 页 承台计算截面处的计算宽度：b0=5.374m

计算宽度处的承台有效高度：h0=1.25m

柱边至x轴方向计算一排桩的桩边水平距离：ax=1.521m

计算截面的剪跨比：λx=λy= ax/h0=1.521/1.25=1.216＜1.5取1.5

剪切系数：β=1.75/(λ+1.0)=1.75/(1.5+1.0)=0.7

βftb0h0=0.7×1.570×5.374×1250 =7382KN > V=Vmax=(F+G)/2+M/L

=986.8KN (满足)

承台抗剪切满足要求.

7、承台抗弯

AS=M1/0.9fyh0

M1=986.8×2.687=2651.5KN.M

As=2651.5×106/（0.9×310×1250）=7602.9mm2

承台底部如配25Φ20，则As＇=25×3.14×102=7850mm2（板底），足够。按塔吊说明书，基础承台应配双层双向各25Φ20，上下皮用Φ14@500钢筋拉钩固定。

结论：塔吊基础如按以上设计安全。

合集下载

塔吊计算书

塔吊计算书

QTZ80塔吊格构基础设计计算书

基本参数

1、塔吊基本参数

塔吊型号：QTZ80；

塔吊自重Gt：490kN；

最大起重荷载Q：60kN；

塔吊起升高度H：40.50m；

塔身宽度B: 1.6m；

2、格构柱基本参数

格构柱计算长度lo：5.9m； 格构柱缀件类型：缀板；

格构柱缀件节间长度a1：0.6m； 格构柱分肢材料类型：L160x14；

格构柱基础缀件节间长度a2：0.6m； 格构柱钢板缀件参数:宽420mm，厚10mm；

格构柱截面宽度b1：0.50m； 格构柱基础缀件材料类型：L160x14；

3、基础参数

桩中心距a：2.8m； 桩直径d：0.9m；

桩入土深度l：18.5m； 桩型与工艺：泥浆护壁钻(冲)孔灌注桩；

桩混凝土等级：C30； 桩钢筋型号：HRB400；

桩钢筋直径：25mm；

承台宽度Bc：4.6m； 承台厚度h：1.35m；

承台混凝土等级为：C35； 承台钢筋等级：HRB400；

承台钢筋直径：25； 承台保护层厚度:100mm；

承台箍筋间距：200mm；

4、塔吊计算状态参数

地面粗糙类别：B类 田野乡村； 风荷载高度变化系数：2.09；

主弦杆材料：角钢/方钢； 主弦杆宽度c：140mm；

非工作状态：

所处城市：福建莆田市， 基本风压ω0：0.70 kN/m2； 额定起重力矩Me：800kN·m； 基础所受水平力P：74kN；

7种塔吊基础计算

7种塔吊基础计算

7 种塔吊基础计算

目 录

一、单桩基础计算

二、十字交叉梁基础计算

三、附着计算

四、天然基础计算

五、三桩基础计算书

六、四桩基础计算书

七、塔吊附着计算

一、塔吊单桩基础计算书

一. 参数信息

塔吊型号:QT60,自重(包括压重)F1=,最大起重荷载F2=

塔吊倾覆力距M=塔吊起重高度H=,塔身宽度B=

混凝土强度:C35,钢筋级别:Ⅱ级,混凝土的弹性模量 Ec=mm

桩直径或方桩边长 d=,地基土水平抗力系数 m=m

桩顶面水平力 H=,保护层厚度:50mm

二. 塔吊基础承台顶面的竖向力与弯矩计算

1. 塔吊自重(包括压重)F=

2. 塔吊最大起重荷载F=

作用于桩基承台顶面的竖向力 F=×(F+F)=

塔吊的倾覆力矩 M=×=三. 桩身最大弯矩计算

计算简图：

1. 按照m法计算桩身最大弯矩：

计算依据《建筑桩基础技术规范》(JGJ94-94)的第条，并参考《桩基础的设计方法与施工技术》。

(1) 计算桩的水平变形系数(1/m):

其中 m──地基土水平抗力系数；

b──桩的计算宽度，b=。

E──抗弯弹性模量，E==mm；

I──截面惯性矩，I=； 经计算得到桩的水平变形系数:

=m

(2) 计算 D:

D=×=

(3) 由 D查表得：K=

(4) 计算 M:

经计算得到桩的最大弯矩值:

M=×=。

由 D查表得：最大弯矩深度 z==。

塔吊QTZ8015计算书

塔吊QTZ8015计算书

塔吊基础计算书

1#楼塔吊基础设计计算（1-24轴附近）

1、 塔吊的基本参数信息

生产厂家：平阳县天正钢结构工程有限公司

塔吊型号：QTZ80（6010）， 最大起重荷载6t；

塔吊起重最大高度H=140m， 塔身宽度B=1.6m；

承台基础混凝土强度：C25， 厚度Hc=1.4m，

承台截面：Lc=Bc=4.0 m；

承台钢筋级别:HRB400级，保护层厚度：50mm；

承台桩选用4根φ800钻孔灌注桩，桩身混凝土强度：C25

桩身钢筋级别:主筋-HRB400级；箍筋-HPB300级，桩间距a=2.4 m；

参考塔吊说明书可知：

最危险工况时：

基础所受的垂直荷载 Fv=710KN

基础所受的水平荷载 Fh=80 KN

基础所受的倾覆力矩 M1=1900KN·m

2、单桩桩顶竖向力的计算

⑴桩顶竖向力的计算

依据《建筑桩基础技术规范》（JGJ94-2008）的第5.1.1条

22iiyiixxxMyyMnGFiN

其中 n——单桩个数 n=4

F——作用于桩承台顶面的竖向力 F=710KN

G——桩基承台的自重 G=25×Lc×Bc×Hc=560 KN Mx，My——承台底面的弯矩值

Mx=My=1900+80×5.2=2316 KN.m

xi，yi——单桩相对承台中心轴的X、Y方向距离a/2=1.2m

经计算得到单桩桩顶竖向力标准值

最大压力：Nmax=（710+560）/4+2316/（1.414X2X1.2）=1000 KN

最小压力：Nmin=（710+560）/4-2316/（1.414X2X1.2）=-364 KN

验算固定式塔吊基础

验算固定式塔吊基础

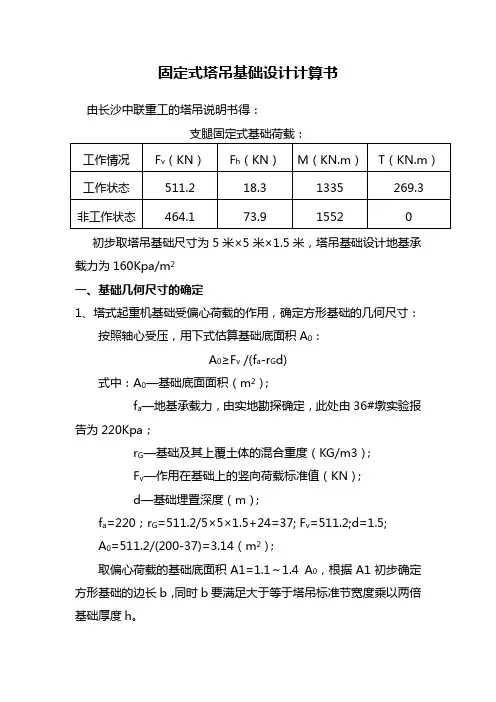

固定式塔吊基础设计计算书
