欧阳体创编 2021.02.03 欧阳美创编 2021.02.03 燃烧器 - 介绍
时间：2021.02.03 创作：欧阳体
燃烧器介绍： 将燃料与空气合理混合，使燃料稳定着火和完全燃烧的设备。燃烧器用于燃烧煤粉、液体燃料和气体燃料的锅炉和工业炉等。燃煤的小型锅炉一般采用层燃方式，不需燃烧器。燃烧器按所燃燃料的不同可分为煤粉燃烧器、油燃烧器和气体燃烧器3类。煤粉燃烧器 分旋流式和直流式两种。① 旋流式煤粉燃烧器:主要由一次风旋流器、二次风调节挡板（旋流叶片或蜗壳）和一、二次风喷口组成(图1)。 它可以布置在燃烧室前墙、两侧墙或前后墙。输送煤粉的空气称为一次风，约占燃烧所需总风量的15～30％。煤粉空气混合物通过燃烧器的一次风喷口喷入燃烧室。燃烧所需的另一部分空气称为二次风。 二次风经过燃烧器的调节挡板（旋流叶片或蜗壳）后形成旋转气流，在燃烧器出口与一次风汇合成一股旋转射流。射流中心形成的负压将高温烟气卷吸到火焰根部。这部分高温烟气是煤粉着火的主要热源。一次风出口的扩流锥可以增大一次风的扩散角，以加强高温烟气的卷吸作用。 欧阳体创编 2021.02.03 欧阳美创编 2021.02.03
欧阳体创编 2021.02.03 欧阳美创编 2021.02.03
② 直流式煤粉燃烧器:一般由沿高度排列的若干组一、二次风喷口组成（图2）,布置在燃烧室的每个角上。燃烧器的中心线与燃烧室中央的一个假想圆相切，因而能在燃烧室内形成一个水平旋转的上升气流。每组直流式燃烧器的一、二次风喷口分散布置，以适应不同煤种稳定而完全燃烧的要求，有时也考虑减少氮氧化物的生成量。

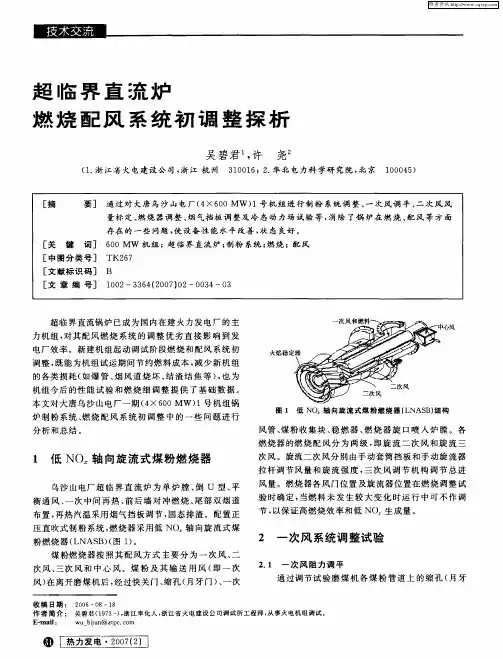

起临界直琉炉 燃烧配风系统初调整探析 吴碧君 ，许 尧 （１．浙江省火电建设公司，浙江杭州 ３１００１６；２．华北电力科学研究院，北京 １０００４５）
超临界直流锅炉已成为国内在建火力发电厂的主 力机组，对其配风燃烧系统的调整优劣直接影响到发 电厂效率。新建机组起动调试阶段燃烧和配风系统初 调整，既能为机组试运期间节约燃料成本，减少新机组 的各类损耗（如爆管、烟风道烧坏、结渣结焦等），也为 机组今后的性能试验和燃烧细调整提供了基础数据。 本文对大唐乌沙山电厂一期（４×６００ ＭＷ）１号机组锅 炉制粉系统、燃烧配风系统初调整中的一些问题进行 分析和总结。 １低ＮＯ 轴向旋流式煤粉燃烧器 乌沙山电厂超Ｉ临界直流炉为单炉膛、倒Ｕ型、平 衡通风、一次中间再热、前后墙对冲燃烧、尾部双烟道 布置，再热汽温采用烟气挡板调节，固态排渣。配置正 压直吹式制粉系统，燃烧器采用低ＮＯ 轴向旋流式煤 粉燃烧器（ＬＮＡＳＢ）（图１）。 煤粉燃烧器按照其配风方式主要分为一次风、二 次风、三次风和中心风。煤粉及其输送用风（即一次 风）在离开磨煤机后，经过快关门、缩孔（月牙门）、一次 火焰稳定 心风
图１低ＮＯ 轴向旋流式煤粉燃烧器（ＬＮＡＳＢ）结构 风管、煤粉收集块、稳燃器、燃烧器旋口喷入炉膛。各 燃烧器的燃烧配风分为两级，即旋流二次风和旋流三 次风。旋流二次风分别由手动套筒挡板和手动旋流器 拉杆调节风量和旋流强度，三次风调节机构调节总进 风量。燃烧器各风门位置及旋流器位置在燃烧调整试 验时确定，当燃料未发生较大变化时运行中可不作调 节，以保证高燃烧效率和低ＮＯ 生成量。 ２一次风系统调整试验 ２．１一次风阻力调平 通过调节试验磨煤机各煤粉管道上的缩孔（月牙 收稿日期：２００６—０８—１８ 作者简介： 吴碧君（１９７３一），浙江奉化人，浙江省火电建设公司调试所Ｔ程师，从事火电机组调试。 Ｅ－ｍａｉｌ： ＷＵｂｌｊｕｎ＠ｚｔｐｃ．ｃｏｍ ０圈 囹
第五部分 第五部分
第五部分 第五部分
第五部分 燃烧器和燃烧调试及稳燃措施
1、什么叫喷燃器？它的作用是什么？
答：燃烧器是把煤粉和空气混合后送入燃烧室进行燃烧的设备。
它的作用是将送入炉膛 的风粉合理混合，以达到迅速着火和完全燃烧。
2、喷燃器有几种类型？
答：常用的喷燃器有直流喷燃器和旋流喷燃器两种。
3、直流喷燃器有什么特点？
答：结构简单，气流阻力小，扩散角小，射程较远，单个布置时着火较差，采用多角对称布置时可以很好地改善炉内着火工况，因此煤种适应性较广。
4、直流喷燃器四角布置有何优缺点？
答：优点：a：喷出的煤粉射流经炉膛中部后，大部分可燃成份己燃烧形成高温烟气，高温烟气的一部分会直接补充到相邻喷燃器煤粉射流根部的着火区，从而形成相邻喷燃器相互引燃的作用。b：火焰集中在炉膛中心，形成一个高温火球，炉膛中心温度比较高，且气流在炉膛中心强
烈旋转，煤粉与空气混合充分，尤其是后期混合条件较好。
缺点：管道布置复杂，要求燃烧室必须接近正方形，烟气的旋转可能使炉膛出口温度不均匀。
5、性能良好的喷燃器应满足哪些条件？
答：⑴ 一、二次风出口截面能保证适当的一、二次风比。
⑵ 要有足够的扰动性，能使风粉良好的混合。
⑶ 煤粉气流着火稳定，火焰在炉膛中心充满度好。
⑷ 风阻要小。
⑸ 扩散角在一定范围内能任意调整，以适应燃料种类变化的需要。
⑹ 出口截面气流分布均匀，煤粉燃烧迅速完全。
6：什么叫冷态空气动力场试验？
答：把热态炉膛近视看成是等温的，根据相似理论在冷炉内等温模化热态炉膛内气流工况所做的试验，称为冷态空气动力场试验。
7、锅炉进行泠态空气动力场试验时应遵守的三个相似条件是什么？
答：⑴几何相似；⑵动力相似，也即气流运动状态进入自模化区；⑶边界条件相似。
8：锅炉进行冷态空气动力场试验时，所谓气流运动状态进入自模化区的含义是什么？
答：所谓气流运动状态进入自模化区，就是指当运动气流的雷诺数大于某一临界值后，气流质点的运动轨迹主要受惯性力的支配，而粘性力的影响可以忽略不计，此时射流质点的运动轨迹也不再受雷诺数的影晌，我们说此时气流的运动状态即进入了自模化区。
一次风和二次风的区别及调整原则
1、火电厂锅炉六大风机各自的作用？
送风机：为锅炉提供燃烧用空气；
一次风机：干燥并输送煤粉进入炉膛；
引风机（吸风机）：将燃烧后烟气抽出炉膛。一般都是50%容量配置即双送双吸双一次风机，通常称为六大风机。
2、电厂锅炉风机的各自作用是什么？
（1）送风机:提供二次风，通过空气预热器后，一部分到燃烧器提供周界风，夹心风等，对喷燃器处的火焰有影响，同时可以冷却喷燃器。另一部分提供锅炉燃烧所需要的氧量。最后还有一部是提供SOFA和COFA风，调整燃烧使用。
（2）一次风机:（以中速磨煤机，直吹式制粉系统为例）一次风机提供一次风，从风机出来分为两路，一路经过空预器后叫做热一次风，一路不经过空预器的叫冷一次风。其中，热一次风为磨煤机提供干燥出力和通风出力，将磨煤机磨好的煤粉干燥后携带煤粉进入到锅炉燃烧器。冷一次风与热一次风在磨煤机的入口处进行混合，起到调节磨煤机入/出口温度的作用，同时也是磨煤机通风出力的一部分。
（3）引风机:引风机是将锅炉的烟气抽出，维持锅炉负压的作用。烟气经过空预器----电除尘后进入到引风机，引风机将其送入到脱硫系统或直接排入到烟囱。
（4）增压风机:从引风机出来的风一路进入到增压风机，一路通过旁路进入到烟囱。（旁路在发电机组正常运行时不允许打开，否则不经过脱硫的烟气环保不达标，只有脱硫系统出现事故情况下才允许打开）增压风机出来的风进入到脱硫系统中将烟气脱硫后排入烟囱。
（5）密封风机:风源取自冷一次风管道。密封风机为给煤机和磨煤机提供密封风用，其中磨煤机的密封风分为磨辊、磨碗、加载弹簧等部位。
（6）稀释风机:以前的机组基本没有这个，因为这个风机是提供机组脱硝用的，为脱硝系统提供空气用来稀释氨气。 3、一次风和二次风的区别？
一次风由一次风机引入，用于携带煤粉进入炉膛二次风由二次风机引入，用于补充燃烧所需的空气，经大风箱分配后，分层布置吹入炉膛二次风一般占到锅炉总风量的60％。
