锅炉燃烧器各种风的作用和区别

风烟系统总的介绍概述锅炉风烟系统是指连续不断的给锅炉燃料燃烧提供所需的空气量，并按燃烧的要求分配风量送到与燃烧相连接的地点，同时使燃烧生成的含尘烟气流经各受热面和烟气净化装置后，最终由烟囱及时的排至大气。

锅炉风烟系统按平衡通风设计，系统的平衡点发生在炉膛中，因此，所有燃烧空气侧的系统部件设计正压运行，烟气侧所有部件设计负压运行。

平衡通风不仅使炉膛和风道的漏风量不会太大，而且保证了较高的经济性，又能防止炉内高温烟气外冒，对运行人员的安全和锅炉房的环境均有一定的好处。

二次风系统供给燃烧所需的空气，设有2台50%容量的动叶可调轴流式送风机，为使两台送风机出口风压平衡，在风机出口挡板后设有联络风管。

在送风机的入口风道上设有热风再循环，当环境温度较低时，可以投入热风再循环，以提高进入空气预热器的空气温度，从而防止空气预热器冷端积灰和腐蚀。

烟气系统是将炉膛中的烟气抽出，经尾部受热面、空预器、除尘器和烟囱排向大气。

在除尘器后设有2台50%容量的静叶可调的轴流式引风机。

为使除尘器前后的烟气压力平衡，使进入除尘器的烟气分配均匀，在两台除尘器进口烟道处设有联络管。

为防止烟气倒流入引风机，在引风机出口处装有严密的烟气挡板。

风烟系统主要由下列设备和装置组成，其运行参数也就决定运行了风烟系统的参数：1）两台动叶可调轴流式送风机（二次风机）2）两台动叶可调轴流式一次风机3）两台静叶可调轴流式引风机4）两台容克式三分仓空气预热器5）烟气再循环管6）两台静电除尘器7）两台火检冷却风机8）两台密封风机9）四角切圆间隔布置的燃烧器及二次风箱10）连接管道、挡板或闸门风烟系统其实是两个平行的供风系统，有共同的炉膛、受热面烟道和两台引风机构成的风烟系统。

输送至炉膛的空气，用于：1）燃料燃烧所需要的二次风、中心风和燃尽风由送风机供。

2）输送和干燥煤粉的一次风，由一次风机供。

3）冷却火检探测器的风，由火检冷却风机提供，取自大气。

4）给煤机、磨煤机和煤粉管密封风，由一次风机出口经密封风机增压后提供。

火电厂锅炉六大风机作用文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]1、火电厂锅炉六大风机各自的作用送风机：为锅炉提供燃烧用空气；一次风机：干燥并输送煤粉进入炉膛；引风机（吸风机）：将燃烧后烟气抽出炉膛。

一般都是50%容量配置即双送双吸双一次风机，通常称为六大风机。

2、电厂锅炉风机的各自作用是什么（1）.送风机:提供二次风，通过空气预热器后，一部分到燃烧器提供周界风，夹心风等，对喷燃器处的火焰有影响，同时可以冷却喷燃器。

另一部分提供锅炉燃烧所需要的氧量。

最后还有一部是提供SOFA和COFA风，调整燃烧使用。

（2）.一次风机:（以中速磨煤机，直吹式制粉系统为例）一次风机提供一次风，从风机出来分为两路，一路经过空预器后叫做热一次风，一路不经过空预器的叫冷一次风。

其中，热一次风为磨煤机提供干燥出力和通风出力，将磨煤机磨好的煤粉干燥后携带煤粉进入到锅炉燃烧器。

冷一次风与热一次风在磨煤机的入口处进行混合，起到调节磨煤机入/出口温度的作用，同时也是磨煤机通风出力的一部分。

（3）.引风机:引风机是将锅炉的烟气抽出，维持锅炉负压的作用。

烟气经过空预器----电除尘后进入到引风机，引风机将其送入到脱硫系统或直接排入到烟囱。

（4）.增压风机:从引风机出来的风一路进入到增压风机，一路通过旁路进入到烟囱。

（旁路在发电机组正常运行时不允许打开，否则不经过脱硫的烟气环保不达标，只有脱硫系统出现事故情况下才允许打开）增压风机出来的风进入到脱硫系统中将烟气脱硫后排入烟囱。

（5）.密封风机:风源取自冷一次风管道。

密封风机为给煤机和磨煤机提供密封风用，其中磨煤机的密封风分为磨辊、磨碗、加载弹簧等部位。

（6）.稀释风机:以前的机组基本没有这个，因为这个风机是提供机组脱硝用的，为脱硝系统提供空气用来稀释氨气。

3、一次风和二次风的区别一次风由一次风机引入，用于携带煤粉进入炉膛二次风由二次风机引入，用于补充燃烧所需的空气，经大风箱分配后，分层布置吹入炉膛二次风一般占到锅炉总风量的60％（1）一次风量的调整为保证锅炉有良好的工况和较高的热效率，在运行中应根据煤质和负荷的变化及时地调整一次风量，同时根据燃料燃烧，底料流化床温变化和料层差压的情况合理配风。

锅炉燃烧调整知识01 锅炉燃烧过程自动调节的任务锅炉燃烧过程自动调节的任务如下：① 维持热负荷与电负荷平衡，以燃料量调节蒸汽量，维持蒸汽压力。

② 维持燃烧充分，当燃料改变时，相应调节送风量，维持适当风煤比例。

③ 保持炉膛负压不变，调节引风与送风配合比，以维持炉膛负压。

02 锅炉风量与燃料量配合风量过大或过小都会给锅炉安全经济运行带来不良影响。

锅炉的送风量是经过送风机进口挡板进行调节的。

经调节后的送风机送出风量，经过一、二次风的配合调节才能更好地满足燃烧的需要，一、二次风的风量分配应根据它们所起的作用进行调节。

一次风应满足进入炉膛风粉混合物挥发分燃烧及固体焦炭质点的氧化需要。

二次风量不仅要满足燃烧的需要，而且补充二次风末段空气量的不足，更重要的是二次风能与刚刚进入炉膛的可燃物混合，这就需要较高的二次风速，以便在高温火焰中起到搅拌混合作用，混合越好，则燃烧得越快、越完全。

一、二次风还可调节由于煤粉管道或燃烧器的阻力不同而造成的各燃烧器风量的偏差，以及由于煤粉管道或燃烧器中燃料浓度偏差所需求的风量。

此外，炉膛内火焰的偏斜、烟气温度的偏差、火焰中心位置等均需要用风量调整。

03 四角切圆锅炉二次风调整四角切圆锅炉二次风采用的是大风箱供风方式，每角的18只喷口连接于一个共同的大风箱，风箱内设有18个分隔室，分别与18个喷口相通。

各分隔室入口处均有百叶窗式的调节挡板。

二次风的调节依据是维持最佳氧量。

辅助风是二次风中最主要的部分。

它的作用是调整二次风箱和炉膛之间的压差(原则上不低于380Pa)。

从而保证进入炉膛的二次风有合适的流速，以便入炉后对煤粉气流造成很好的扰动和混合，使燃烧工况良好。

总二次风量按照燃料量和氧量值进行调节，各燃烧器辅助风的风门开度按相关规程要求的炉膛/风箱压差进行调节。

油层均有各自的油配风，油配风的开度有两种控制方式：油枪投入前，该油枪的油配风挡板开至20%以上；油枪停用时，则与辅助风一样，按炉膛/风箱压差进行调节。

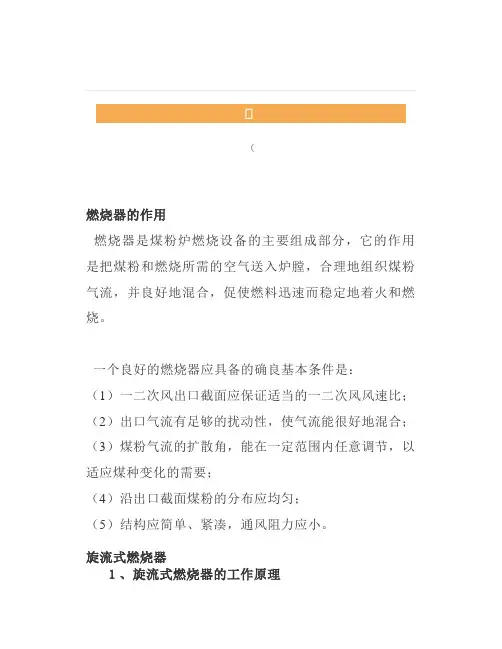

（燃烧器的作用燃烧器是煤粉炉燃烧设备的主要组成部分，它的作用是把煤粉和燃烧所需的空气送入炉膛，合理地组织煤粉气流，并良好地混合，促使燃料迅速而稳定地着火和燃烧。

一个良好的燃烧器应具备的确良基本条件是：（1）一二次风出口截面应保证适当的一二次风风速比；（2）出口气流有足够的扰动性，使气流能很好地混合；（3）煤粉气流的扩散角，能在一定范围内任意调节，以适应煤种变化的需要；（4）沿出口截面煤粉的分布应均匀；（5）结构应简单、紧凑，通风阻力应小。

旋流式燃烧器１、旋流式燃烧器的工作原理旋流式燃烧器由圆形喷口组成，燃烧器中装有各种型式的旋流发生器（简称旋流器）。

煤粉气流或热空气通过旋流器时，发生旋转，从喷口射出后即形成旋转射流。

利用旋转射流，能形成有利于着火的高温烟气回流区，并使气流强烈混合。

射出喷口后在气流中心形成回流区，这个回流区叫内回流区。

内回流区卷吸炉内的高温烟气来加热煤粉气流，当煤粉气流拥有了一定热量并达到着火温度后就开始着火，火焰从内回流区的内边缘向外传播。

与此同时，在旋转气流的外围也形成回流区，这个回流区叫外回流区。

外回流区也卷吸高温烟气来加热空气和煤粉气流。

由于二次风也形成旋转气流，二次风与一次风的混合比较强烈，使燃烧过程连续进行，不断发展，直至燃尽。

２、旋流式燃烧器的类型按照旋流器的结构，旋流式燃烧器可分为蜗壳式、轴向叶片式、切向叶片式三大类，常用的有以下几种：３、双调风旋流式燃烧器双调风旋流式燃烧器是在单调风燃烧器的基础上发展出来的。

双调风式燃烧器是把燃烧器的二次风通道分为两部分，一部分二次风进入燃烧器的内环形通道，另一部分二次风进入燃烧器的外环形通道。

在内环形通道中装有旋流叶片，旋流叶片是可动的，通过传动装置可使叶片同步转动，调节叶片的旋转角度，能改变二次风的旋流强度，使燃烧保持稳定。

外二次风量是由二次风道中的可动叶片控制的。

通过传动装置可以改变叶片的开度。

当叶片全开时，外二次风量达到最大，这时外而次风大致是直流射流。

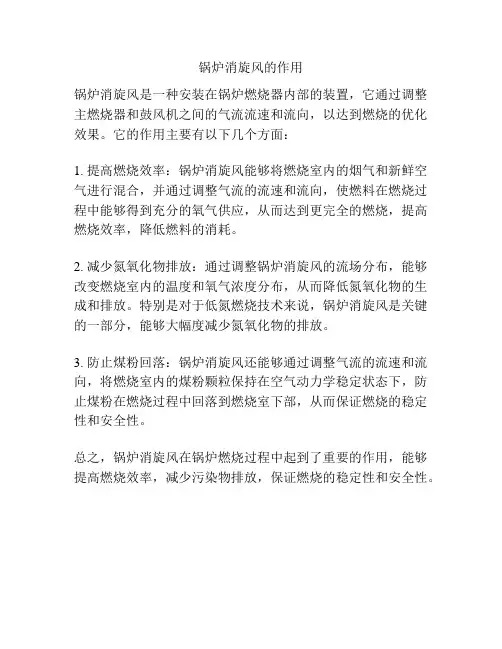

锅炉消旋风的作用
锅炉消旋风是一种安装在锅炉燃烧器内部的装置，它通过调整主燃烧器和鼓风机之间的气流流速和流向，以达到燃烧的优化效果。

它的作用主要有以下几个方面：
1. 提高燃烧效率：锅炉消旋风能够将燃烧室内的烟气和新鲜空气进行混合，并通过调整气流的流速和流向，使燃料在燃烧过程中能够得到充分的氧气供应，从而达到更完全的燃烧，提高燃烧效率，降低燃料的消耗。

2. 减少氮氧化物排放：通过调整锅炉消旋风的流场分布，能够改变燃烧室内的温度和氧气浓度分布，从而降低氮氧化物的生成和排放。

特别是对于低氮燃烧技术来说，锅炉消旋风是关键的一部分，能够大幅度减少氮氧化物的排放。

3. 防止煤粉回落：锅炉消旋风还能够通过调整气流的流速和流向，将燃烧室内的煤粉颗粒保持在空气动力学稳定状态下，防止煤粉在燃烧过程中回落到燃烧室下部，从而保证燃烧的稳定性和安全性。

总之，锅炉消旋风在锅炉燃烧过程中起到了重要的作用，能够提高燃烧效率，减少污染物排放，保证燃烧的稳定性和安全性。

燃气锅炉助燃送风鼓风机燃气锅炉是一种常见的供暖设备，其核心部件就是燃烧器。

燃烧过程需要用到空气，而送风鼓风机就是用来输送空气的重要设备。

本文将介绍燃气锅炉助燃送风鼓风机的原理、分类以及使用维护等方面的知识。

一、送风鼓风机的原理“鼓风机”是传动机械的一种，主要用于输送气体、增加气压、增加风量。

送风鼓风机也是一种鼓风机，其能够增加燃气锅炉炉膛所需的空气进量，帮助完成燃烧工作。

具体来说，燃气锅炉燃烧室内的燃烧饱和度是取决于氧气含量的，而送风鼓风机就是用来送入大量空气，从而提高氧气含量的。

送风鼓风机主要由电机、风叶及壳体组成。

当电机工作时，风叶也随之旋转，带动周围空气一起旋转，并将其压缩。

当空气被压缩到一定程度时，就会向外喷出，涌向燃气锅炉燃烧器，完成燃烧助燃的工作。

二、送风鼓风机的分类1. 按照风量分类送风鼓风机的分类可根据风量的大小进行划分，比较常见的分类方式有以下几种：1.1 大风量送风鼓风机大风量送风鼓风机是适合高功率燃气锅炉使用的，其风量较大，能够产生较高的气流速度，为燃烧器提供强助燃的气流。

1.2 普通风量送风鼓风机对于低功率燃气锅炉来说，普通风量的送风鼓风机是比较适合的，这类鼓风机风量较小，适合小轻型锅炉的运行。

2.按照安装方式分类在安装方式上，送风鼓风机主要分为以下两种类型：2.1 直立安装送风鼓风机直立安装送风鼓风机是指设备的电机在机头部分，风叶则采用后进式导风，能够有效地防止空气逆流或烟气倒灌的现象，保证了鼓风机正常运行。

2.2 横置式安装送风鼓风机横置式安装送风鼓风机是指设备的电机在机头部分，风叶采用侧进式导风，其制造工艺更为先进，维护起来也更加方便。

三、使用及维护1. 安装送风鼓风机具有一定的安装要求，应注意以下几点：1.1 安装位置送风鼓风机应安装在通风良好的地方，并注意防潮，以保证设备正常运行。

1.2 安装高度送风鼓风机的安装高度一般不应低于锅炉的最低水位。

为了提高送风鼓风机的工作效率和延长使用寿命，应尽量缩短进风道的长度，同时避免导管存在急弯、急转等阻力大的部分。

锅炉燃烧器的工作原理
锅炉燃烧器是将燃料和空气混合后，在燃烧室中发生燃烧，产生高温燃烧气体，将水加热为蒸汽的装置。

其工作原理如下：
1. 燃料供给：燃料通过燃料管道进入燃烧器，常见的燃料有天然气、液化石油气、重油等。

燃烧器中通常设有调节阀控制燃料的流量。

燃料与空气比例的控制非常重要，确保充分燃烧及减少环境污染。

2. 风扇供气：燃烧器内部设有风扇，通过旋转产生的动力将空气吸入燃烧器。

这些空气通过风道与燃料混合，形成可燃气体混合物。

3. 燃烧过程：燃烧器中的点火器产生火焰，点燃可燃气体混合物。

在燃烧过程中，可燃物质与空气中的氧气发生化学反应，产生高温气体。

燃烧过程中需要控制燃烧的稳定性和高效性，确保燃料的充分利用和烟气的排放标准。

4. 燃烧控制系统：锅炉燃烧器配备了燃烧控制系统，以实现对燃料供给量和空气供给量的调节。

常见的控制方式包括阀门控制、压力传感器、温度传感器等。

这些控制设备可以根据锅炉负荷的变化进行调节，确保燃烧效率和安全运行。

5. 烟气排放：燃烧产生的烟气含有大量的废气，需要通过烟囱排放到大气中。

随着环保意识的提高，对烟气排放的限制要求也越来越严格，锅炉燃烧器需要使用先进的废气处理设备来减少有害气体的排放。

总结来说，锅炉燃烧器的工作原理是将燃料和空气混合并点燃，通过控制燃烧过程和燃料供给量来产生热能，以加热水并生成蒸汽。

燃烧控制系统的作用是确保燃烧的稳定和高效，同时尽量减少环境污染。

烟气排放设备则起到了净化废气的作用，以符合环保要求。

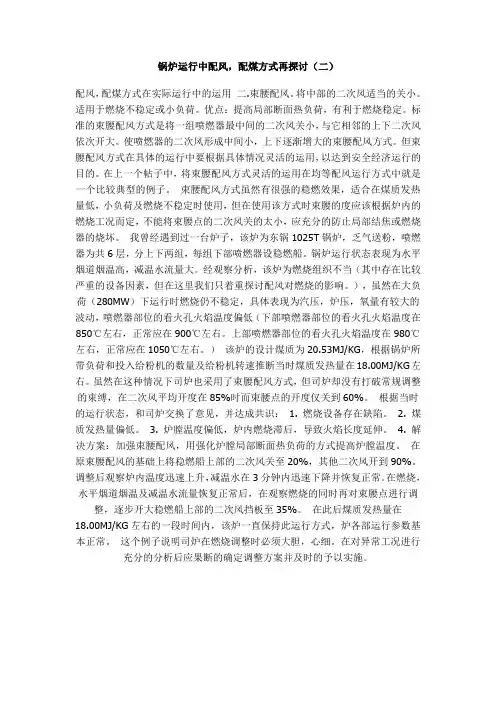

锅炉运行中配风，配煤方式再探讨（二）配风，配煤方式在实际运行中的运用二.束腰配风。

将中部的二次风适当的关小。

适用于燃烧不稳定或小负荷。

优点：提高局部断面热负荷，有利于燃烧稳定。

标准的束腰配风方式是将一组喷燃器最中间的二次风关小，与它相邻的上下二次风依次开大。

使喷燃器的二次风形成中间小，上下逐渐增大的束腰配风方式。

但束腰配风方式在具体的运行中要根据具体情况灵活的运用，以达到安全经济运行的目的。

在上一个帖子中，将束腰配风方式灵活的运用在均等配风运行方式中就是一个比较典型的例子。

束腰配风方式虽然有很强的稳燃效果，适合在煤质发热量低，小负荷及燃烧不稳定时使用，但在使用该方式时束腰的度应该根据炉内的燃烧工况而定，不能将束腰点的二次风关的太小，应充分的防止局部结焦或燃烧器的烧坏。

我曾经遇到过一台炉子，该炉为东锅1025T锅炉，乏气送粉，喷燃器为共6层，分上下两组，每组下部喷燃器设稳燃船。

锅炉运行状态表现为水平烟道烟温高，减温水流量大。

经观察分析，该炉为燃烧组织不当（其中存在比较严重的设备因素，但在这里我们只着重探讨配风对燃烧的影响。

），虽然在大负荷（280MW）下运行时燃烧仍不稳定，具体表现为汽压，炉压，氧量有较大的波动，喷燃器部位的看火孔火焰温度偏低（下部喷燃器部位的看火孔火焰温度在850℃左右，正常应在900℃左右。

上部喷燃器部位的看火孔火焰温度在980℃左右，正常应在1050℃左右。

）该炉的设计煤质为20.53MJ/KG，根据锅炉所带负荷和投入给粉机的数量及给粉机转速推断当时煤质发热量在18.00MJ/KG左右。

虽然在这种情况下司炉也采用了束腰配风方式，但司炉却没有打破常规调整的束缚，在二次风平均开度在85%时而束腰点的开度仅关到60%。

根据当时的运行状态，和司炉交换了意见，并达成共识：1. 燃烧设备存在缺陷。

2. 煤质发热量偏低。

3. 炉膛温度偏低，炉内燃烧滞后，导致火焰长度延伸。

4. 解决方案：加强束腰配风，用强化炉膛局部断面热负荷的方式提高炉膛温度。

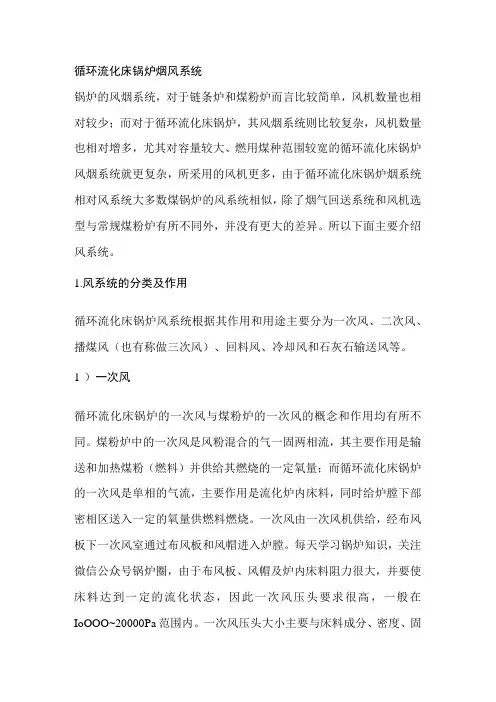

循环流化床锅炉烟风系统锅炉的风烟系统，对于链条炉和煤粉炉而言比较简单，风机数量也相对较少；而对于循环流化床锅炉，其风烟系统则比较复杂，风机数量也相对增多，尤其对容量较大、燃用煤种范围较宽的循环流化床锅炉风烟系统就更复杂，所采用的风机更多，由于循环流化床锅炉烟系统相对风系统大多数煤锅炉的风系统相似，除了烟气回送系统和风机选型与常规煤粉炉有所不同外，并没有更大的差异。

所以下面主要介绍风系统。

1.风系统的分类及作用循环流化床锅炉风系统根据其作用和用途主要分为一次风、二次风、播煤风（也有称做三次风）、回料风、冷却风和石灰石输送风等。

1）一次风循环流化床锅炉的一次风与煤粉炉的一次风的概念和作用均有所不同。

煤粉炉中的一次风是风粉混合的气一固两相流，其主要作用是输送和加热煤粉（燃料）并供给其燃烧的一定氧量；而循环流化床锅炉的一次风是单相的气流，主要作用是流化炉内床料，同时给炉膛下部密相区送入一定的氧量供燃料燃烧。

一次风由一次风机供给，经布风板下一次风室通过布风板和风帽进入炉膛。

每天学习锅炉知识，关注微信公众号锅炉圈，由于布风板、风帽及炉内床料阻力很大，并要使床料达到一定的流化状态，因此一次风压头要求很高，一般在IoOOO~20000Pa范围内。

一次风压头大小主要与床料成分、密度、固体颗粒的尺寸、床料厚度以及床层温度等因素有关。

一次风量取决于流化速度和燃料特性以及炉内燃烧和传热等因素，一次风量一般占总风量的4096〜70虬当燃用挥发分较低的燃料时，一次风量可以调整得大一些。

由于一次风压头高，风量也较大，一般的送风机难以满足其要求，特别是较大容量的锅炉，一次风机的选型比较困难，因此有的锅炉一次风由两台或两台以上风机供给，对压火要求更高的锅炉，一次风机也采用串联的方式以提高压头。

通常一次风为空气，但有时掺入部分烟气，特别是锅炉低负荷或煤种变化较大时，为了满足物料流化的需要，又要控制燃料在密相区的燃烧份额，往往采用烟气再循环方式。

什么是链条炉的次风次风？它们各有什么作用？自炉排下面送入炉膛供燃烧的风叫一次风。

它的主要作用是按燃煤在炉内燃烧过程中所需要的氧气提供空气，供燃煤燃烧之用，同时它还有冷却炉排的作用。

自炉排上部以高速喷入炉膛的若干股气流所构成的风叫二次风，它是相对于一次风而言的。

二次风的作用是：1、搅拌炉内的气体使之混合均匀，以降低不完全燃烧热损失。

2、造成烟气旋涡，延长悬浮的细煤粒在炉内停留时间和行程，减少飞灰可燃物含量。

3、利用烟气旋涡的离心作用，减少飞灰量。

4、帮助煤层着火和防止炉内局部地区结渣。

5、补充悬浮可燃物燃烧所需的空气。

送风机包括一次风机二次风机乃至三次风机具体作用就要看是什么炉子了CFB —次风机主要是流化，送风机主要给炉膛内煤燃烧所需风量一次风机主要是给制粉系统提供携带煤粉的风，送风机主要给炉膛内煤粉燃烧所需风量。

那要看是什么锅炉啊！1。

链条炉、抛煤机一次风就是燃料充分燃烧的所提供的风，二次风为扰动炉内气流，加强气体混合有明显的效果，可以提高锅炉的热效率。

2。

燃煤粉、燃气、燃油的一次风是于燃料预混同时喷出的风。

二次风是为燃烧提供氧气以及卷吸高温烟气至燃料根部加热燃料。

这个时候，一次风压头要比二次风压头大，但是风量却是二次风要大很多。

循环流化床锅炉的一次风与二次风，要从其结构上来说明清楚。

炉底进风为一次风，为密相区域的流态化风，二次风从锅炉的上部某位置切向进入，使上部稀相段达到一定的风速以及助燃等作用。

CFB锅炉的一次风压头要比二次风压头大，风量配比大概是一次风：二次风为60% 40%最多也就是五五开而已，还有就是CFB锅炉的二次风在低负荷启动的时候，根本就是不开的，停运的。

一次风和二次风，温度都差不多的。

老黑头［天外飞仙］呦此术语来自燃煤粉锅炉。

一次风是用来输送加热煤粉，使煤粉通过一次风管送入炉膛，同时满足挥发份的着火燃烧为适宜。

二次风是高温风，配合一次风搅拌混合煤粉，提供煤粉燃烧所需要的空气量。

一次风：一次风是用来输送加热煤粉,使煤粉通过一次风管送入炉膛,并能供给煤粉中的挥发分着火燃烧所需的氧气,采用热风送粉的一次风,同时还具有对煤粉预热的作用;它的作用除了维持一定的气粉混合物浓度以便于输送外,还要为燃料在燃烧初期提供足够的氧气;一次风有冷一次风与热一次风之分;热一次风用于保证煤粉进入锅炉时即有一定的温度,提高能量利用率;冷一次风用于调节热一次风温,以保证热交换率效果达到最大;一次风携带的煤粉进入炉膛后通过二次风提供氧气燃烧;二次风：二次风是通过燃烧器的单独通道送入炉膛的热空气,进入炉膛后才逐渐和一次风相混合;二次风为碳的燃烧提供氧气,并能加强气流的扰动,促进高温烟气的回流,促进可燃物与氧气的混合,为完全燃烧提供条件;二次风的风量在一次风、三次风中最大,在总风量中占有相当大的比例;三次风：三次风是制粉系统排出的干燥风,俗称乏气,它作为输送煤粉的介质,送粉时叫一次风,只有在以单独喷口送入炉膛时时叫做三次风;三次风含有少时煤粉,风速高,对煤粉燃烧过程有强烈的混合作用,并补充燃尽阶段所需要的氧气,由于其风温低、含水蒸汽多,有降低炉膛温度的影响;中心风：中心风的作用是增加一次风的刚性,防止煤粉离析和散射,并补充空气量,减少碳未完全燃烧损失;中心风是四通道燃烧器与三通道燃烧器的根本区别所在,中心风的作用：１、冷却燃烧器端部,保护喷头;２、在燃烧器端部形成碗状效应气流内循环,使火焰更加稳定;３、降低端部火焰温度,减少NOX有害气体的形成;辅助风：辅助风控制系统以二次风风箱压力的差压为被调量,风箱/炉膛压差的定值取为负荷的函数;辅助风控制系统为一单冲量多输出控制系统,控制系统输出同时控制各层的辅助风挡板;在运行时各层磨煤机的负荷可能各不相同,需要不同的配风,因此每层辅助风门都设有一个操作员偏置站;当油枪程控点火时,相应的的辅助风门自动到“油枪点火”位置;燃料风周界风：燃料风周界风控制系统为比值控制系统,燃料风风门的开度由相应的给煤机转速决定,燃料风风门的为其相应的给煤机转速的函数;燃尽风：燃尽风控制系统也是比值控制系统,燃尽风风门的开度为锅炉负荷的函数;;。
