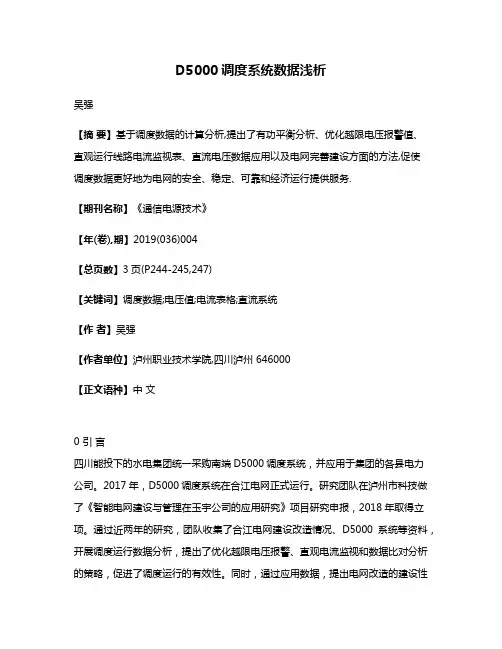

D5000调度系统数据浅析
吴强
【摘 要】基于调度数据的计算分析,提出了有功平衡分析、优化越限电压报警值、直观运行线路电流监视表、直流电压数据应用以及电网完善建设方面的方法,促使调度数据更好地为电网的安全、稳定、可靠和经济运行提供服务.
【期刊名称】《通信电源技术》
【年(卷),期】2019(036)004
【总页数】3页(P244-245,247)
【关键词】调度数据;电压值;电流表格;直流系统
【作 者】吴强
【作者单位】泸州职业技术学院,四川泸州 646000
【正文语种】中 文
0 引 言
四川能投下的水电集团统一采购南端D5000调度系统，并应用于集团的各县电力公司。2017年，D5000调度系统在合江电网正式运行。研究团队在泸州市科技做了《智能电网建设与管理在玉宇公司的应用研究》项目研究申报，2018年取得立项。通过近两年的研究，团队收集了合江电网建设改造情况、D5000系统等资料，开展调度运行数据分析，提出了优化越限电压报警、直观电流监视和数据比对分析的策略，促进了调度运行的有效性。同时，通过应用数据，提出电网改造的建设性意见。
1 D5000系统在合江调度中心的运行数据研究
1.1 电网潮流数据研究
D5000调度系统从投入运行到现在只用了遥测、遥信和遥控功能，其他功能还需逐步研究[1]。分析电网潮流和各变电站运行数据，主要通过电子表格平衡计算各变电站的有功负荷和无功负荷。龙谭220kV变电站和110kV变电站数据如表1和表2所示。
表1 龙谭220kV变电站有功负荷线路输入 62.69主变220kV侧 61.72平衡差
0.97
正常情况下，220kV变电站和110kV的变电站平衡差应为0，若不为0则说明电流互感器接线或数据上传不正确。
马街10kV变电站数据如表3所示。
表2 龙谭110kV变电站有功负荷龙甘线 -11.4龙白线 -3.8龙马1线 12.9龙马2线 15.9龙城1线 15.3龙城2线 11.6主变输入 -62.75平衡差 22.25
