微型计算机控制技术课后答案
习题⼀1，微型计算机控制系统得硬件由哪⼏部分组成？各部分得作⽤就是什么?
答：CPU,接⼝电路及外部设备组成。
ＣPU，这就是微型计算机控制系统得核⼼,通过接⼝它可以向系统得各个部分发出各种命令,同时对被控对象得被控参数进⾏实时检测及处理。
接⼝电路，微机与⽣产对象之间进⾏信息交换得桥梁与纽带。
外部设备:这就是实现微机与外界进⾏信息交换得设备2,微型计算机控制系统软件有什么作⽤?说出各部分软件得作⽤。
答:软件就是指能够完成各种功能得计算机程序得总与.整个计算机系统得动作，都就是在软件得指挥下协调进⾏得，因此说软件就是微机系统得中枢神经.就功能来分，软件可分为系统软件、应⽤软件1）系统软件：它就是由计算机设计者提供得专门⽤来使⽤与管理计算机得程序。对⽤户来说，系统软件只就是作为开发应⽤软件得⼯具,就是不需要⾃⼰设计得。
２)应⽤软件：它就是⾯向⽤户本⾝得程序，即指由⽤户根据要解决得实际问题⽽编写得各种程序.3，常⽤⼯业控制机有⼏种？它们各有什么⽤途？
4,操作指导、DＤC与SCC系统⼯作原理如何？它们之间有何区别与联系?
答：（1）操作指导控制系统：在操作指导控制系统中，计算机得输出不直接作⽤于⽣产对象，属于开环控制结构。计算机根据数学模型、控制算法对检测到得⽣产过程参数进⾏处理,计算出各控制量应有得较合适或最优得数值,供操作员参考，这时计算机就起到了操作指导得作⽤。
（2)直接数字控制系统(DDC系统)：ＤＤC(Dｉrect Ｄigital Ｃontrｏl）系统就就是通过检测元件对⼀个或多个被控参数进⾏巡回检测,经输⼊通道送给微机，微机将检测结果与设定值进⾏⽐较，再进⾏控制运算,然后通过输出通道控制执⾏机构,使系统得被控参数达到预定得要求。ＤDC系统就是闭环系统，就是微机在⼯业⽣产过程中最普遍得⼀种应⽤形式.(3)计算机监督控制系统(SＣＣ系统）：ＳCC(Ｓuｐeｒｖiｓory pｕtｅr Cｏntrol）系统⽐DDC系统更接近⽣产变化得实际情况，因为在DDＣ系统中计算机只就是代替模拟调节器进⾏控制,系统不能运⾏在最佳状态，⽽SCC系统不仅可以进⾏给定值控制，并且还可以进⾏顺序控制、最优控制以及⾃适应控制等ＳCC就是操作指导控制系统与DDC系统得综合与发展。5,说明嵌⼊式系统与⼀般微型计算机扩展系统得区别.
第一章 计算机控制系统概述
习题及参考答案
1.计算机控制系统的控制过程是怎样的
计算机控制系统的控制过程可归纳为以下三个步骤：
(1)实时数据采集：对被控量的瞬时值进展检测，并输入给计算机。
(2)实时控制决策：对采集到的表征被控参数的状态量进展分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制输出：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？
(1)实时：所谓“实时〞，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进展处理，并在一定的时间内作出反响并进展控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线〞方式：在计算机控制系统中，如果生产过程设备直接及计算机连接，生产过程直承受计算机的控制，就叫做“联机〞方式或“在线〞方式。
(3)“离线〞方式：假设生产过程设备不直接及计算机相连接，其工作不直承受计算机的控制，而是通过中间记录介质，靠人进展联系并作相应操作的方式，那么叫做“脱机〞方式或“离线〞方式。
3.微型计算机控制系统的硬件由哪几局部组成？各局部的作用是什么？
由四局部组成。
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个局部发出各种命令，同时对被控对象的被控参数进展实时检测及处理。主机的主要功能是控制整个生产过程，按控制规律进展各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进展监视，使之处于最优工作状态；对事故进展预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进展信息交换的桥梁和纽带。过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进展控制的信号。过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
未知驱动探索，专注成就专业
1

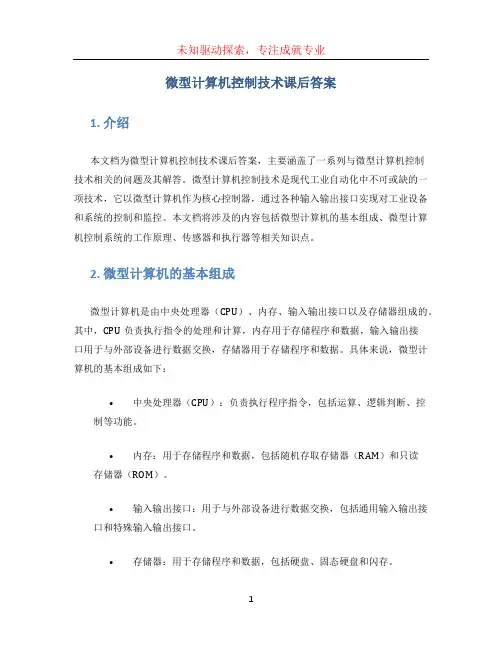

微型计算机控制技术课后答案
1. 介绍
本文档为微型计算机控制技术课后答案，主要涵盖了一系列与微型计算机控制技术相关的问题及其解答。微型计算机控制技术是现代工业自动化中不可或缺的一项技术，它以微型计算机作为核心控制器，通过各种输入输出接口实现对工业设备和系统的控制和监控。本文档将涉及的内容包括微型计算机的基本组成、微型计算机控制系统的工作原理、传感器和执行器等相关知识点。
2. 微型计算机的基本组成
微型计算机是由中央处理器（CPU）、内存、输入输出接口以及存储器组成的。其中，CPU负责执行指令的处理和计算，内存用于存储程序和数据，输入输出接口用于与外部设备进行数据交换，存储器用于存储程序和数据。具体来说，微型计算机的基本组成如下：
• 中央处理器（CPU）：负责执行程序指令，包括运算、逻辑判断、控制等功能。
• 内存：用于存储程序和数据，包括随机存取存储器（RAM）和只读存储器（ROM）。
• 输入输出接口：用于与外部设备进行数据交换，包括通用输入输出接口和特殊输入输出接口。
• 存储器：用于存储程序和数据，包括硬盘、固态硬盘和闪存。 未知驱动探索，专注成就专业
2
3. 微型计算机控制系统的工作原理
微型计算机控制系统的基本工作原理是通过读取输入信号并根据预设的程序进行处理，最后输出相应的控制信号。具体来说，微型计算机控制系统的工作原理如下：
1. 读取输入信号：微型计算机通过输入接口读取外部传感器或其他设备的信号。常见的输入信号包括温度、湿度、压力等物理量的信号。
2. 处理信号：微型计算机根据预设的程序对输入信号进行处理，包括数据采集、数据处理、控制算法等。
3. 输出控制信号：微型计算机通过输出接口将处理后的结果转换为控制信号，控制执行器执行相应的动作，例如驱动电机、开关阀门等。
4. 监控反馈信号：微型计算机通过输入接口读取控制执行器的反馈信号，为控制系统提供实时的状态信息。可以通过比较反馈信号与预设值来调整控制策略。
第5章作业：
5.1 5.8 5.10 5.12
第5章作业答案：
5.1 I1 N = 1 .65A，I2 N = 144 .3A
•5.8 (1)0.0896W, 1W (2)k=3 (3)变阻抗
•5.10 I1=18.79A, I2=56.97A U2=3241.9V
注意：所给的和所求的电压和电流值均为线值
可先求出Zk=1.5+j5.3Ω
•5.12 k=14.43,
56.3,19.12175,275,1XXRR
低压边得到66.10,88.0mmXR
若折合到高压边则2220,183mmXR
注意：实验所得电压和电流均为线值，损耗值为三相功率
