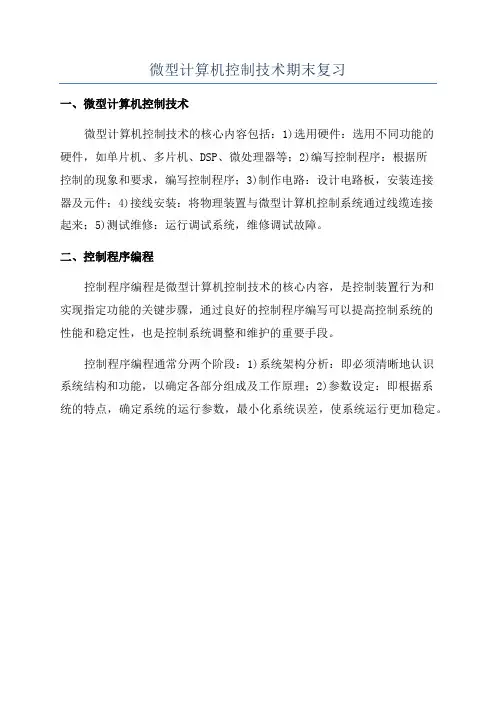

1.计算机控制系统：就是利用计算机(通常称为工业控制计算机，简称工业控制机)来实现生产过程自动控制的系统。
2.计算机控制系统的工作原理：①实时数据采集：对来自测量变送装置的被控量的瞬时值进行检测和输入。
②实时控制决策：对采集到的被控量进行分析和处理，并按已定的控制规律，决定将要采取的控制行为。
③实时控制输出：根据控制决策，适时地对执行发出控制信号，完成控制任务。

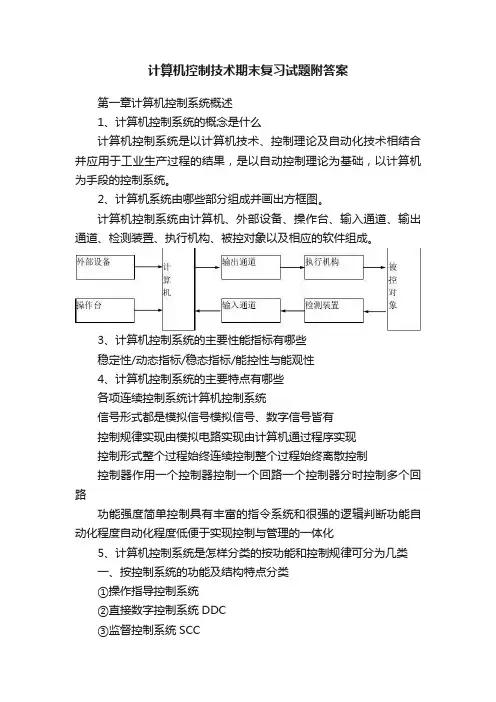

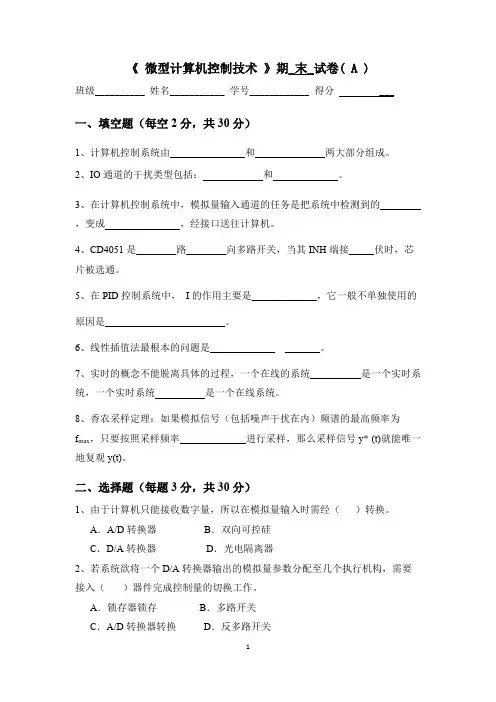

3.计算机控制系统由计算机(工业控制机)和生产过程两大部分组成。

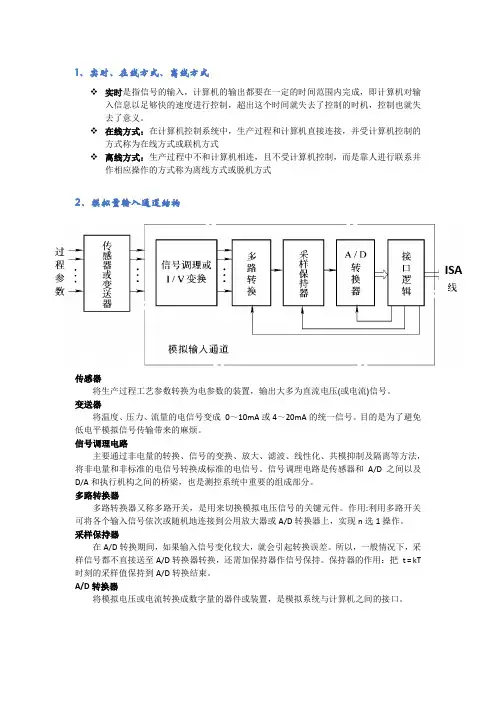

4.在线方式和离线方式在线方式(on-line): 生产过程和计算机直接连接，并受计算机控制的方式称为在线方式或联机方式。
离线方式(off-line): 生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式。
5.实时的含义实时(real-time)：指信号的输入、计算和输出都要在一定的时间围完成，亦即计算机对输入信息，以足够快的速度进行控制，超出了这个时间，就失去了控制的时机，控制也就失去了意义。
而且这个时间围的大小跟被控对象联系非常的紧密！不同的被控对象，对时间围的要求不同。

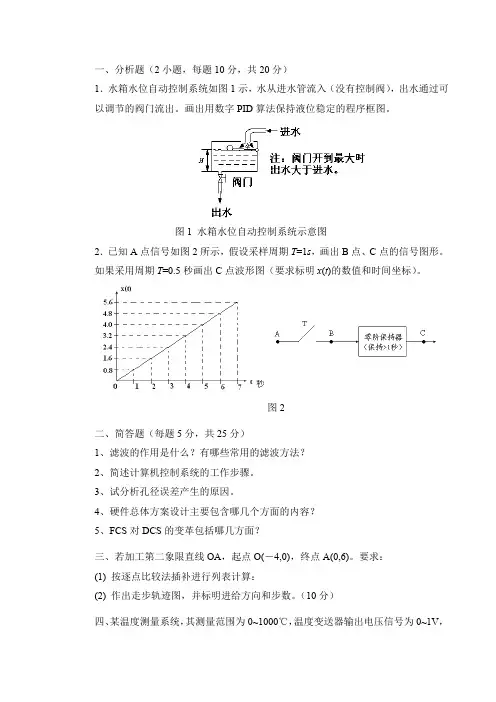

6.逐点比较法插补: 每走一步都要和给定轨迹上的坐标值进行比较，看这点在给定轨迹的上方或下方，或是给定轨迹的里面或外面，从而决定下一步的进给方向。
比较一次，决定下一步走向，以便逼近给定轨迹，即形成逐点比较插补。
7.直线插补计算过程：①偏差判别②坐标进给③偏差计算④终点判断8.圆弧插补计算过程：①偏差判别②坐标进给③偏差计算④坐标计算○5终点判断9.凑试法确定PID参数整定步骤：(1)首先只整定比例部分。
比例系数由小变大，观察相应的系统响应，直到得到反应快，超调小的响应曲线。
系统无静差或静差已小到允许围，并且响应效果良好，那么只须用比例调节器即可，最优比例系数可由此确定。
(2)若静差不能满足设计要求，则须加入积分环节。
整定时首先置积分时间TI为一较大值，并将经第一步整定得到的比例系数略为缩小(如缩小为原值的0．8倍)，然后减小积分时间，使在保持系统良好动态性能的情况下，静差得到消除。
在此过程中，可根据响应曲线的好坏反复改变比例系数与积分时间，以期得到满意的控制过程与整定参数。
(3)若使用比例积分调节器消除了静差，但动态过程经反复调整仍不能满意，则可加入微分环节，构成比例积分微分调节器。
在整定时，可先置微分时间TD为零。
在第二步整定的基础上，增大TD，同时相应地改变比例系数和积分时间，逐步凑试，以获得满意的调节效果和控制参数。
10.扩充临界比例度法确定PID参数整定步骤：①选择一个足够短的采样周期，具体地说就是选择采样周期为被控对象纯滞后时间的十分之一以下。
②用选定的采样周期使系统工作。
这时，数字控制器去掉积分作用和微分作用，只保留比例作用。
然后逐渐减小比例度δ（δ=1/KP)，直到系统发生持续等幅振荡。
记下使系统发生振荡的临界比例度δk 及系统的临界振荡周期Tk。
③选择控制度。
模拟控制度⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎰⎰∞∞22)()(dttedtteDDC④根据选定的控制度，求得T、KP、TI、TD的值11.扩充响应曲线法确定PID参数整定步骤：①数字控制器不接入控制系统，让系统处于手动操作状态下，将被调量调节到给定值附近，并使之稳定下来。
然后突然改变给定值，给对象一个阶跃输入信号。
②用记录仪表记录被调量在阶跃输入下的整个变化过程曲线，此时近似为一个一阶惯性加纯滞后环节的响应曲线。
即可得数字控制器的KP、TI、TD及采样周期T。
12.MAX1232的主要功能(1)电源监控(2)按钮复位输入(3)监控定时器(Watchdog)13.直线插补计算的程序流程14.写出图示接口电路端口地址，编写输入输出程序Seg7 DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H DB 7FH,67H,77H,7CH,39H,5EH,79H,71H……MOV AH, 0GO: MOV DX, 0F2H ；开关接口的地址为F2HIN AL, DX ；读入开关状态AND AL, 0FH ；保留低4位MOV SI, AX ；作为7段码表的表位移量MOV AL, ［BX+SI］；取7段码MOV DX, 0F0H ；7段数码管接口的地址为F0HOUT DX, ALJMP GO15.设加工第一象限直线OA，起点为O(0，0)，终点坐标为A(6，4)，试进行插补计算并作出走步轨迹图。
解：坐标进给的总步数Nxy =|6-0|+|4-0|=10, xe=6,ye=4, F=0, xoy=1.步数偏差判别坐标进给偏差计算终点判断起点F0=0 N xy=101 F0=0 +x F1=F0-y e=-4 N xy=92 F1<0 +y F2=F1+x e=2 N xy=83 F2>0 +x F3=F2-y e=-2 N xy=74 F3<0 +y F4=F3+x e=4 N xy=65 F4>0 +x F5=F4-y e=0 N xy=56 F5=0 +x F6=F5-y e=-4 N xy=47 F6<0 +y F7=F6+x e=2 N xy=38 F7>0 +x F8=F7-y e=-2 N xy=29 F8<0 +y F9=F8+x e=4 N xy=110 F9>0 +x F10=F9-y e=0 N xy=0轨迹如图：16.若加工第一象限直线OA，起点O（0，0），终点A（11，7）。
要求：(1)按逐点比较法插补进行列表计算；(2)作出走步轨迹图，并标明进给方向和步数。
解：由题意可知Xe=11,Ye=7，F0=0，我们设置一个总的计数器Nxy,其初值应为Nxy=|7-0|+|11-0|=18，17.设加工第一象限逆圆弧AB，已知起点的坐标为A(4，0)，终点的坐标为B(0，4)，试进行插补计算并作出走步轨迹图。
解：18.20.ADC0809的工作过程启动地址锁存ADDA ADDCALE/STARTEOCOED0 D7～ ～根据时序图，ADC0809的工作过程如下：①把通道地址送到ADDA ～ADDC 上，选择一个模拟输入端；②在通道地址信号有效期间，ALE 上的上升沿使该地址锁存到部地址锁存器；③START 引脚上的下降沿启动A/D 变换； ④变换开始后，EOC 引脚呈现低电平， EOC 重新变为高电平时表示转换结束； ⑤OE 信号打开输出锁存器的三态门送出结果 。
21.某炉温度变化围为0~1500℃，要求分辨率为2℃，温度变送器的输出围为1-5V 。
若A/D 转换器的输入围是0-5V ，求A/D 转换器的字长应为多少位？若A/D 转换器的字长不变，现通过变送器零点迁移将信号零点迁移到100℃，此时系统对炉温变化的分辨率为多少？ 解：变送器输出1~5V ，A/D 输入0~5V ，器件可正常工作，那么，要求最低可分辨2℃，温度变化围在0~1500℃，分辨率为750，那至少得10位（2∧10=1024＞750，2∧9=512＜750）A/D 字长才行。
迁移后的分析：迁移后零点温度表示100℃，那么围为100~1500℃，依然需要10位A/D 字长才行。
22.用ADC 0809作为A／D转换器．采用查询方式工作，已知8255A的地址为0FCH—0FFH,工作与方式0。
通道3接模拟量输入，下面0809通道3转换一次的程序START： MOV AL，98H ；8255A初始化MOV DX，0FFHOUT DX，ALMOV AL，0BH 选IN3，和送AL置(1011）MOV DX，0FDHOUT DX，ALMOV AL，1BH 送START(PB4＝1)OUT DX，ALMOV AL，0BH 送START(PB4＝0)OUT DX，ALMOV DX，0FEHREOC： IN AL，DXAND AL，10HJZ REOCMOV DX，0FCH ； A／D转换结束．读A／D数据IN AL，DXHLT23.数字控制器的离散化设计步骤①根据控制系统的性能指标要求和其它约束条件，确定所需的闭环脉冲传递函数Ф(z)②求广义对象的脉冲传递函数G(z)。
[]⎥⎦⎤⎢⎣⎡-===-)(1)()()()()(s G S e Z s G s H Z z A z B z G C Ts C③求取数字控制器的脉冲传递函数D(z)。
D(z)G (z)1D(z)G (z)Φ(z)+=)(1)()(1)(z z z G z D Φ-Φ=④根据D(z)求取控制算法的递推计算公式)(,1)()()(10m n za zb z E z U z D ni ii mi i i ≥+==∑∑=-=-由数字控制器D(z)的一般形式：)m n (,z a 1zb )z (E )z (U )z (D n 1i ii m0i ii ≥+==∑∑=-=-则：数字控制器的输出U(z)为∑∑=-=--=ni ii m i ii z U z a z E z b z U 1)()()(因此，数字控制器D(z)的计算机控制算法为∑∑==---=ni i m i i i k u a i k e b k u 1)()()(24.25.步进电机的工作方式1. 单三拍工作方式：单三拍就是每次只给一个线组通电，其余的绕组断开。
①绕组的通电顺序： A→B→C→A→…②电压波形在这里，步进电机是由脉冲控制的。
而脉冲的输出受计算机的控制。
2．步进电机的双三拍工作方式①绕组的通电顺序：②电压波形3．步进电机的三相六拍工作方式①绕组的通电顺序：②电压波形。
