实验一 ZXC10-CDMA系统认识
实验二 QAM调制与解调
实验三 GMSK调制与解调
实验四 移动通信信道建模
实验五 GOLD序列
实验六 基于GOLD序列的DSSS仿真
实验七 OFDM系统仿真
实验八 期末测试
实验八 期末测试----自信息、信源熵和信道容量
一、实验目的
1.理解自信息、互信息、信源熵、信道容量等概念；
2.熟悉 MATLAB程序设计；
3.掌握通过计算机实验计算离散信源的信息量及熵的计算方法；

二、实验内容
1.计算自信息量并用图形表示
2.计算信源熵并用图形表示
3.计算准堆成信道的信道容量并用图形表示

三、实验原理及过程
1.由于事件出现的概率不同，它们所包含的不确定性也有大小的差别，对于离散
信源而言，信源概率空间的概率分别为P(x1),P(x2),P(x3),P(x4)...P(xn)。显
然信源这时输出一个消息提供的信息量就等于信源的不确定度。当概率P越小，
x消息出现的概率就越小，一旦出现所获得的信息量就越大。因此，我们定义
I(x)=

,通常称I(x)为消息x的自信息量，它具有随机变量的性质。
2. 信源熵：是信息论中用来衡量信源信息量有序化程度的一个概念。信源熵值
与信源有序化程度成反比；有序度越高，信源熵值越低，反之亦成立。单位是
Bit/sign。
3. 信道能无错误传送的最大信息率。对于只有一个信源和一个信宿的单用户信
道，它是一个数，单位是比特每秒或比特每符号。它代表每秒或每个信道符号能
传送的最大信息量，或者说小于这个数的信息率必能在此信道中无错误地传送。
对于多用户信道，当信源和信宿都是两个时，它是平面上的一条封闭线，如图中
的OC1ABC2O。坐标R1和R2分别是两个信源所能传送的信息率，也就是R1和R2
落在这封闭线内部时能无错误地被传送。当有m个信源和信宿时，信道容量将是
m 维空间中一个凸区域的外界“面”。
对于给定离散无记忆信道，其符号转移概率分布已定，通过适当改变输入符
号集上的概率分布，可使传信率达到最大值，即该信道容量公式 如右图8 。其
中E是输入符号集上所有可能概率分布的集。

图8
对于连续信道，应将式中概率分布换成概率密度，求和号换成积分号，即得
出连续信道的容量公式。
容量的计算是在特定约束条件下，求传信率函数I（X；Y）的极大值问题。
对离散信道的约束条件是输入符号的概率

， 对于连续信道，除了概率约束条件外，还可
有不同的约束条件，如平均功率或峰值功率受限。由于I（X；Y）是输入分布（或
密度）的上凸函数，故其极值即为最大值，可见，求容量在于求I（X；Y）的条
件极值。简单情况下，离散信道可用拉格朗日乘子法求解，连续信道可用变分法
求解。R．E．勃拉赫特提出的迭代算法可精确求解一般离散无记忆信道的容量，
也可用来近似计算连续信道的容量

图9
以及率失真函数和可靠性函数。
常见的二元对称信道(BSC)的容量公式如图9 ，式中ε是符号出差错的概率。
常见的加性白高斯噪声(AWGN)信道的容量公式如图10 ，式中S是信道允许的平
均功率，N0是白高斯噪声的单边功率谱密度，F是信道许用带宽。当F→∞时有

。令Eb表示每比特信息占有的能量，则S=REb，R是传信率。
由图11

图10
及编码定理有 ，通称-1．6dB为仙农极限，它表
示在无限带宽的AWGN信道中，传送1bit信息所需的最小Eb/N0。

四、实验结果及分析
五、实验总结
自信息量随时间概率P的增加而减小，P越大，所含信息量越小。
信源熵随P的变换关系是凸函数特性，存在P，使得信源熵最大，信源熵反映的
是一种平均不确定程度。
准对称二元信道中，等概时信道容量最小。

附录：源程序代码
clc;
close all; clear all;
r=2;
p=[0:0.001:1];
q=1-p;
I=-log2(p);
subplot(3,1,1);
plot(p,I);
title('自信息');xlabel('p');ylabel('I');grid on ;
%-------------------------------------------------------
H=-p.*log2(p)-q.*log2(q);
subplot(3,1,2);
plot(p,H);
title('信源熵');xlabel('p');ylabel('H');grid on ;
%------------------------------------------------
C=log2(r)-p.*log2(r-1)-H;
subplot(3,1,3);
plot(p,C,'k:','linewidth',1)
title('信道容量')
box on;
grid on
xlabel('p','FontName','Tim es New Roman','fontsize',10)
ylabel('C','FontName','Times New Roman','fontsize',10)

合集下载

m序列产生及其特性实验

m序列产生及其特性实验

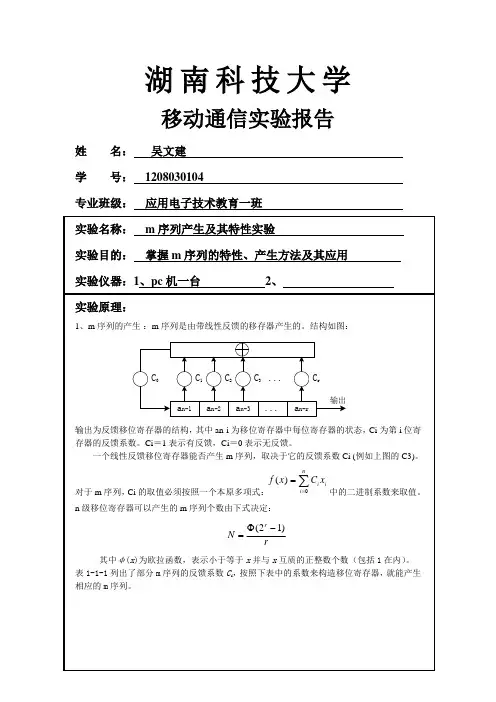

湖南科技大学移动通信实验报告姓 名： 吴文建 学 号： 1208030104专业班级： 应用电子技术教育一班 实验名称： m 序列产生及其特性实验 实验目的： 掌握m 序列的特性、产生方法及其应用 实验仪器：1、pc 机一台 2、 实验原理：1、m 序列的产生 ：m 序列是由带线性反馈的移存器产生的。

结构如图：a n-1a n-r...a n-3a n-2C 1C rC 3C 2...C 0输出输出为反馈移位寄存器的结构，其中an-i 为移位寄存器中每位寄存器的状态，Ci 为第i 位寄存器的反馈系数。

Ci ＝1表示有反馈，Ci ＝0表示无反馈。

一个线性反馈移位寄存器能否产生m 序列，取决于它的反馈系数Ci (例如上图的C3)。

对于m 序列，Ci 的取值必须按照一个本原多项式：∑==ni ii x C x f 0)(中的二进制系数来取值。

n 级移位寄存器可以产生的m 序列个数由下式决定：rN r )12(-Φ=其中φ(x )为欧拉函数，表示小于等于x 并与x 互质的正整数个数（包括1在内）。

表1-1-1列出了部分m 序列的反馈系数C i ，按照下表中的系数来构造移位寄存器，就能产生相应的m 序列。

表1-1-1 m序列的反馈系数表m序列的级数n m序列的周期P 反馈系数Ci(八机制)3 7 134 15 235 31 45,67,756 63 103,147,1557 127 203,211,217,235,277,313,325,345,3678 255 435,453,537,543,545,551,703,7479 511 1021,1055,1131,1157,1167,117510 1023 2011,2033,2157,2443,2745,327111 2047 4005,4445,5023,5263,6211,736312 4095 10123,11417,12515,13505,14127,1505313 8192 20033,23261,24633,30741,32535,3750514 16383 42103,51761,55753,60153,71147,6740115 32765 100003,110013,120265,133663,142305m序列的具有以下性质：（1）均衡性。

Gold序列产生及其特性实验

Gold序列产生及其特性实验

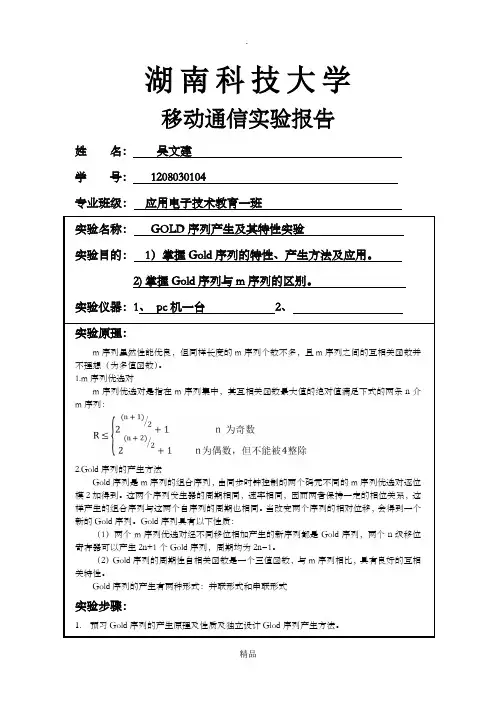

湖南科技大学移动通信实验报告姓名：吴文建学号：1208030104专业班级：应用电子技术教育一班实验名称：GOLD序列产生及其特性实验实验目的：1）掌握Gold序列的特性、产生方法及应用。
