北邮现代通信技术实验报告二

信息与通信工程学院现代通信技术实验报告班级：**姓名：**学号：**序号：**日期：**一、程控交换机1、概念程控交换机通常专指用于电话交换网的交换设备，它以计算机程序控制电话的接续。

程控交换机是利用现代计算机技术，完成控制、接续等工作的电话交换机。

2、主要功能数字程控交换机的基本功能主要为：用户线接入，中继接续，计费，设备管理等。

本地交换机自动检测用户的摘机动作，给用户的电话机回送拨号音，接收话机产生的脉冲信号或双音多频（DTMF)信号，然后完成从主叫到被叫号码的接续（被叫号码可能在同一个交换机也可能在不同的交换机）。

在接续完成后，交换机将保持连接，直到检测出通信的一方挂机。

其中通话接续部分是利用交换机中的数字交换网络，采用PCM方式实现数字交换的，控制部分是通过软件由计算机来实现的。

3、基本构成电话交换机的主要任务是实现用户间通话的接续。

基本划分为两大部分：话路设备和控制设备。

话路设备主要包括各种接口电路（如用户线接口和中继线接口电路等)和交换(或接续）网络；控制设备在纵横制交换机中主要包括标志器与记发器，而在程控交换机中，控制设备则为电子计算机，包括中央处理器(CPU),存储器和输入/输出设备。

程控交换机实质上是采用计算机进行“存储程序控制”的交换机，它将各种控制功能，方法编成程序，存入存储器，利用对外部状态的扫描数据和存储程序来控制，管理整个交换系统的工作。

总体来说，程控交换机由以下几个部分组成：(1)交换网络交换网络的基本功能是根据用户的呼叫要求，通过控制部分的接续命令，建立主叫与被叫用户间的连接通路。

在纵横制交换机中它采用各种机电式接线器（如纵横接线器，编码接线器，笛簧接线器等）,在程控交换机中主要采用由电子开关阵列构成的空分交换网络，和由存储器等电路构成的时分接续网络。

(2) 用户电路用户电路的作用是实现各种用户线与交换之间的连接，通常又称为用户线接口电路（SLIC,Subscriber Line Interface Circuit)。

实验三PCM实验一、实验目的1、了解语音编码的工作原理，验证PCM编译码原理；2、熟悉PCM抽样时钟、编码数据和输入/输出时钟之间的关系；3、了解PCM专用大规模集成电路的工作原理和应用；4、熟悉语音数字化技术的主要指标及测量方法；二、实验仪器1、J H5001通信原理综合实验系统一台2、20MHz双踪示波器一台3、函数信号发生器一台4、音频信道传输损伤测试仪一台三、实验内容1.加电后，通过菜单选择“PCM”编码方式。

此时，系统将U502设置为PCM 模式。

开关K8接通SL1(或SL5、SL7)，开关K5、K6分接置于STA-S、STB-S的方向，接通实验箱电源。

2. 用示波器观察STA、STB，调节电位器R19(对应STA)、R20(对应STB)，使正弦信号STA、STB波形不失真(峰峰值小于5V)。

3. 用示波器观察PCM编码输出信号。

示波器CH1接SL0，（调整示波器扫描周期以显示至少两个SL0脉冲，从而可以观察完整的一帧信号）CH2分别接SLA、PCM-A、SLB、PCM-B以及PCM，观察编码后的数据所处时隙位置与时隙同步信号的关系以及PCM信号的帧结构（注意：本实验的帧结构中有29个时隙是空时隙，SL0、SLA及SLB的脉冲宽度等于一个时隙宽度）。

开关K8分别接通SL1、SL2、SL5、SL7，观察PCM基群帧结构的变化情况。

4. 用示波器观察PCM译码输出信号示波器的CH1接STA，CH2接SRA，观察这两个信号波形是否相同(有相位差)。

5. 用示波器定性观察PCM编译码器的动态范围。

开关K5置于STA-IN端，将低失真低频信号发生器输出的1KHz正弦信号从STA-IN输入到TP3057(U82)编码器。

示波器的CH1接STA（编码输入），CH2接SRA（译码输出）。

将信号幅度分别调至大于5VP-P、等于5VP-P，观察过载和满载时的译码输出波形。

再将信号幅度分别衰减10dB、20dB、30dB、40dB、45dB、50dB，观察译码输出波形(当衰减45dB以上时，译码输出信号波形上叠加有较明显的噪声)。

《现代通信技术》实验报告二实验三微波中继通信一、实验内容1. 介绍微波中继通信系统2. 学习微波中继系统的原理和特点3. 了解通信系统一般的通信过程4. 了解网络分析仪等仪器二、实验过程（1）介绍微波通信中继系统微波的频率为300MHz-300GHz，波长为毫米到米，不同的波段有不同的用途。

微波中继系统能够实现远距离通信，通信距离能够达到几千米甚至上万米。

接着老师讲解了为什么需要设置中继站，是因为微波在自由空间中是沿直线传播的，其绕射能力很弱，且在传播中遇到不均匀介质时，将产生折射和反射现象。

而且地球表面是一个曲面，加上在传输过程中的损耗，需要进行能量补充，所以在远距离通信时需要设置中继站，进行微波的接力。

所以这种通信也称为微波接力通信。

图1 地面微波中继接力方式老师接着讲解了微波中继系统的实验原理，利用实验室的设备，模拟了两个相隔50Km 的中继站之间的通信，演示了电话通信功能。

（2）介绍通信的一般过程老师引导我们思考，让我们说出在通信过程中有关的词语。

然后把通信系统的一般过程循序渐进地讲解出来。

一般的通信系统的过程如下图：信源编码信源解码信道编码信道解码调制解调上变频下变频功放发送接收信道图2 通信系统的过程其实这一流程框图我们从《信号与系统》、《信息论》、《通信原理》等课程都已经有了相关的学习，只是之前没有一个系统的思考和整理。

在老师将整个框图讲解整理出来后，就有一种“豁然开朗”的感觉，原来通信系统的一般流程自己大体上都学习过了，之前只是“不知道自己知道”而已。

下面对每部分谈谈自己的理解。

①信源编码、解码这部分涉及香农信息论，信息不是等概率出现的，信息有冗余的部分；在通信过程中需要提高通信的效率，所以要对冗余的信息进行压缩。

在接收端根据对应的规则进行解码。

对语音来说，信源编码包括三个部分：对语音信号的采样、对采样信号的量化和对量化后信号的编码。

对普通的话音来说，采样速率为4K*2*8（bit）=64Kbit/s。

北邮现代通信技术实验报告实验名称：现代通信技术实验实验目的：1. 理解现代通信技术的基本理论和原理。

2. 掌握数字通信系统的基本组成和工作流程。

3. 熟悉通信系统中信号的调制与解调过程。

4. 学会使用通信系统实验设备，进行实验操作和数据分析。

实验原理：现代通信技术主要依赖于数字信号处理技术，通过数字信号的调制与解调实现信息的传输。

在本实验中，我们将学习数字通信系统中的信号调制方法，如幅度键控（ASK）、频率键控（FSK）和相位键控（PSK），以及相应的解调技术。

实验设备与材料：1. 计算机一台，安装有通信仿真软件。

2. 通信原理实验箱一套，包括调制解调模块、信号源模块等。

3. 通信信号发生器。

4. 示波器。

实验步骤：1. 打开通信仿真软件，设置实验参数，如信号频率、调制方式等。

2. 使用通信信号发生器产生模拟信号，输入到通信原理实验箱的信号源模块。

3. 通过实验箱的调制模块对信号进行调制，观察示波器上信号的变化。

4. 将调制后的信号传输至解调模块，观察解调后的信号波形。

5. 记录实验数据，包括调制前后的信号波形、频谱特性等。

实验结果：通过实验，我们得到了以下结果：1. 调制信号与原始信号的波形对比，展示了调制过程中信号的变化。

2. 解调后的信号与原始信号的对比，验证了调制解调技术的准确性。

3. 通过频谱分析，观察到调制信号的频谱特性，理解了调制对信号频谱的影响。

实验分析：在实验过程中，我们发现不同调制方式对信号的影响各有不同。

例如，ASK调制主要改变信号的幅度，而FSK和PSK调制则分别改变信号的频率和相位。

通过解调过程，我们能够从调制信号中恢复出原始信号，验证了通信系统的有效性。

实验结论：通过本次实验，我们深入理解了现代通信技术中的数字信号调制与解调过程。

实验结果表明，通过合理的调制解调技术，可以有效实现信息的传输和恢复。

同时，实验也加深了我们对通信系统基本原理的认识，为进一步学习通信技术打下了坚实的基础。

信息与通信工程现代通信技术实验报告实验一程控交换机操作一、实验目的（1）了解并掌握程控交换机的系统结构和特点；（2）了解并掌握程控交换机的硬件结构；（3）了解用户数据的制作与维护，掌握简单用户操作；（4）增强对程控交换机的感性认识，增强实践知识与实践经验。

二、实验内容（1）了解程控交换机的管理、操作维护接口与终端、人机通信系统、人机操作指令；（2）了解程控交换机的控制方式、操作系统、数据结构；（3）阅读程控交换机操作手册，并根据操作手册内容加以简单操作。

三、实验原理（1）程控交换机简介程控交换机简介程控交换机通常专指用于电话交换网的交换设备，属于全电子型，它是现代数字通信技术、计算机技术与大规模集成电路有机结合的产物。

它将用户的信息和交换机的控制、维护管理功能预先编程程序存储到计算机的存储器内，当交换机工作时，控制部分自动检测用户的状态变化和所拨号码，并根据要求执行程序，从而完成各种交换功能，以及利用对外部状态的扫描数据和存储程序来控制、管理整个系统工作，因此全称为存储程序控制交换机。

与机电交换机相比，程控交换机具有以下优点：1）体积小，重量轻、功耗低；2）能灵活地向用户提供众多的新业务服务功能3）工作稳定可靠，维护方便；4）便于采用新型共路信令方式；5）易于与数字终端、数字传输系统连接，实现数字终端、传输与交换的综合与统一。

（2）程控交换机的构成和功能程控交换机的主要任务是实现用户间通话的接续，可以基本划分为两大部分：话路设备和控制设备。

1）话路设备话路设备主要包括各种接口电路（如用户线接口和中继线接口电路等）和交换（或接续）网络。

①交换网络。

交换网络的基本功能是根据用户的呼叫要求，通过控制部分的连续命令，建立主叫与被叫用户间的连接通路。

②用户电路。

用户电路的作用是实现各种用户线与交换网络之间的连接，通常又称为用户线接口电路（Subscriber Line Interface Circuit ，SLIC）。

北京邮电大学通信原理实验报告学院：电子工程学院班级：姓名：班内学号：实验二抑制载波双边带的产生一、实验目的1.了解抑制载波双边带(SC-DSB)调制器的基本原理。

2.测试SC-DSB 调制器的特性。

二、实验步骤1.将TIMS 系统中的音频振荡器(Audio Oscillator)、主振荡器(Master Signals)、缓冲放大器(Buffer Amplifiers)和乘法器(Multiplier)按下图连接。

图1 实验连接图方式一2.用频率计来调整音频振荡器，使其输出为1kHz 作为调制信号，并调整冲放大器的K1,使其输出到乘法器的电压振幅为1V。

3.调整缓冲放大器的K2，使主振荡器输至乘法器的电压为1V 作为载波号。

4.测量乘法器的输出电压，并绘制其波形。

如下图2所示。

图2 乘法器输出电压波形5.调整音频振荡器的输出，重复步骤4。

如下图3所示。

图3 调整后输出波形三、思考题1.如何能使示波器上能清楚地观察到载波信号的变化？答：可以通过观察输出信号的频谱来观察载波的变化，另一方面，调制信号和载波信号的频率要相差大一些，可通过调整音频震荡器来完成。

2.用频率计直接读SC—DSB 信号，将会读出什么值。

答：围绕一个中心频率来回摆动的值。

实验三振幅调制（Amplitude modulation）一、实验目的1.了解振幅调制器的基本工作原理。

2.了解调幅波调制系数的意义和求法。

二、实验步骤1.将Tims 系统中的音频振荡器（Audio Oscillator）、可变直流电压（Variable DC）、主振荡器（Master Signals）、加法器（Adder）和乘法器（Multiplier）按图1连接。

图1 振幅调制方法一2.音频振荡器输出为1kHz，主振荡器输出为100kHz，将乘法器输入耦合开关置DC 状态。

3.将可变直流器调节旋钮逆时针旋转至最小，此时输出为-2.5V，加法器输出为+2.5V。

北邮通信网性能分析实验二M M排队系统实验报告集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]《通信网理论基础》实验二：二次排队问题——M/M/1排队系统的级联一、实验目的M/M/1是最简单的排队系统，其假设到达过程是一个参数为λ的Poisson过程，服务时间是参数为μ的负指数分布，只有一个服务窗口，等待的位置有无穷多个，排队的方式是FIFO。

M/M/1排队系统的稳态分布、平均队列长度，等待时间的分布以及平均等待时间，可通过泊松过程、负指数分布、生灭过程以及Little公式等进行理论上的分析与求解。

本次实验的目标有两个：实现M/M/1单窗口无限排队系统的系统仿真，利用事件调度法实现离散事件系统仿真，并统计平均队列长度以及平均等待时间等值，以与理论分析结果进行对比。

仿真两个M/M/1级联所组成的排队网络，统计各个队列的平均队列长度与平均系统时间等值，验证Kleinrock有关数据包在从一个交换机出来后，进入下一个交换机时，随机按负指数分布取一个新的长度的假设的合理性。

二、实验原理1、M/M/1排队系统根据排队论的知识我们知道，排队系统的分类是根据该系统中的顾客到达模式、服务模式、服务员数量以及服务规则等因素决定的。

设到达过程是一个参数为λ的Poisson过程，则长度为t的时间内到达k个呼叫的概率)(tPk服从Poisson分布，即()()!ktktP tkeλλ-=，⋅⋅⋅⋅⋅⋅⋅⋅⋅=,2,1,0k，其中λ>0为一常数，表示了平均到达率或Poisson呼叫流的强度。

设每个呼叫的持续时间为iτ，服从参数为μ的负指数分布，即其分布函数为{}1,0tP X t e tμ-<=-≥.服务规则采用先进先服务的规则（FIFO）。

在该M/M/1系统中，设λρμ=，则稳态时的平均队长为[]1E N ρρ=-，顾客的平均等待时间为1T μλ=-。

2、 二次排队网络由两个M/M/1排队系统所组成的级联网络，顾客以参数为λ的泊松过程到达第一个排队系统A ，服务时间为参数为1μ的负指数分布；从A 出来后直接进入第二个排队系统B ，B 的服务时间为参数为2μ的负指数分布，且与A 的服务时间相互独立。

北邮现代通信技术实验报告北邮现代通信技术实验报告一、引言随着科技的不断进步和社会的快速发展，通信技术已经成为现代社会中不可或缺的一部分。

作为一所专注于信息与通信工程的高校，北京邮电大学一直致力于培养学生在通信技术领域的专业能力。

本实验报告将对北邮现代通信技术实验进行详细介绍和分析。

二、实验目的本次实验的目的是让学生通过实际操作和实验数据分析，深入了解现代通信技术的原理和应用。

通过实验，学生将能够掌握数字通信系统的基本原理、调制解调技术、信道编码和解码等相关知识。

三、实验内容1. 数字通信系统的基本原理在实验开始之前，我们首先对数字通信系统的基本原理进行了详细讲解。

学生们了解到数字通信系统主要由源编码、信道编码、调制解调、信道、解调解码等几个关键部分组成。

2. 调制解调技术在本次实验中，我们重点学习了调制解调技术。

学生们使用软件仿真工具进行了调制解调实验，通过观察和分析实验数据，他们深入理解了调制解调技术的原理和应用。

3. 信道编码和解码信道编码和解码是数字通信系统中非常重要的一环。

学生们通过实验了解了不同的信道编码和解码技术，如卷积码、RS码等，并分析了它们在实际应用中的优缺点。

四、实验结果与分析通过实验，我们得到了大量的实验数据。

通过对这些数据的分析，我们可以得出以下结论：1. 调制解调技术的选择对通信系统的性能有重要影响。

不同的调制解调技术适用于不同的应用场景，需要根据实际需求进行选择。

2. 信道编码和解码技术可以有效提高通信系统的抗干扰能力和误码率性能。

在实际应用中，选择合适的信道编码和解码技术对系统性能至关重要。

3. 实验数据的分析和处理是评估通信系统性能的重要手段。

通过对实验数据的统计和分析，我们可以得到通信系统的性能指标，如误码率、信噪比等。

五、实验总结通过本次实验，学生们深入了解了现代通信技术的原理和应用。

他们通过实际操作和数据分析，掌握了数字通信系统的基本原理、调制解调技术、信道编码和解码等相关知识。

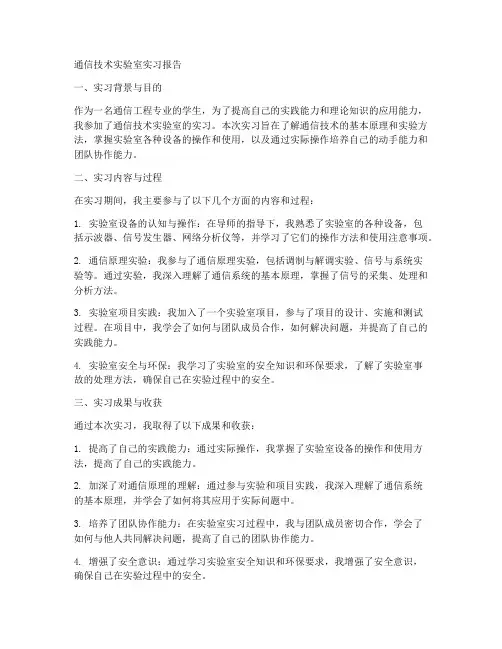

通信技术实验室实习报告一、实习背景与目的作为一名通信工程专业的学生，为了提高自己的实践能力和理论知识的应用能力，我参加了通信技术实验室的实习。

本次实习旨在了解通信技术的基本原理和实验方法，掌握实验室各种设备的操作和使用，以及通过实际操作培养自己的动手能力和团队协作能力。

二、实习内容与过程在实习期间，我主要参与了以下几个方面的内容和过程：1. 实验室设备的认知与操作：在导师的指导下，我熟悉了实验室的各种设备，包括示波器、信号发生器、网络分析仪等，并学习了它们的操作方法和使用注意事项。

2. 通信原理实验：我参与了通信原理实验，包括调制与解调实验、信号与系统实验等。

通过实验，我深入理解了通信系统的基本原理，掌握了信号的采集、处理和分析方法。

3. 实验室项目实践：我加入了一个实验室项目，参与了项目的设计、实施和测试过程。

在项目中，我学会了如何与团队成员合作，如何解决问题，并提高了自己的实践能力。

4. 实验室安全与环保：我学习了实验室的安全知识和环保要求，了解了实验室事故的处理方法，确保自己在实验过程中的安全。

三、实习成果与收获通过本次实习，我取得了以下成果和收获：1. 提高了自己的实践能力：通过实际操作，我掌握了实验室设备的操作和使用方法，提高了自己的实践能力。

2. 加深了对通信原理的理解：通过参与实验和项目实践，我深入理解了通信系统的基本原理，并学会了如何将其应用于实际问题中。

3. 培养了团队协作能力：在实验室实习过程中，我与团队成员密切合作，学会了如何与他人共同解决问题，提高了自己的团队协作能力。

4. 增强了安全意识：通过学习实验室安全知识和环保要求，我增强了安全意识，确保自己在实验过程中的安全。

四、实习总结通过本次通信技术实验室实习，我不仅提高了自己的实践能力和理论知识的应用能力，还培养了团队协作能力和安全意识。

我深刻认识到通信技术在现代社会中的重要性和应用前景，对通信技术产生了更浓厚的兴趣。

在今后的学习和工作中，我将继续努力，不断提高自己的专业素养，为通信技术的发展做出自己的贡献。

实验一、程控交换1、程控交换系统采用“存储程序控制”方式，把各种控制功能、步骤、方法编成程序放入存储器，利用存储器内所存储的程序来控制整个交换工作，其硬件功能结构可划分为话路子系统和控制子系统两部分。

话路子系统包括交换网络、信令设备以及各种接口电路，如用户电路、用户集中级、数字终端、模拟终端等部件，其中用户电路的功能可归纳为BORSCHT，含义如下：B：馈电，连在交换机上的电话终端，由交换机向其馈电；O：过压保护，防止外界高电压通过用户电路接口进入交换机；R：振铃，交换机向电话终端提供振铃电压；S：监视，监视用户回路的通/断状态；C：编译码，即模/数转换和数/模转换功能；H：二、四线转换；T：测试，用户线与测试设备接通，与交换机分开，以便对用户线进行测试。

2、缩位拨号首先登记服务<MODIFY-SUBSCR:DN=K'88881234,SUBCTRL=ADD&CFWDU.SEQ=0021.2014-02-21COM=4294JOB SUBMITTEDRESULT FOLLOWS>$BJ-YDSCHOL 2014-02-21 00:18:09 FRPW0001 0130/000D/0003SEQ=0021+2014-02-21 04263 ASKTROCH KSTHAB01 HSRRIF32 SWA-SUBSEC RM/PORTMODIFY-SUBSCR SUCCESSFULRESULT PART 0001 +-------------------------------------------------------------------------PREVIOUS STATUS :EN PHYS (LOG) & TN DN A/I MSN GDN----------------------- ---------------- --- ----- ----------------H'30 (H'7D20) & 50 1088881234 A ~~~~~SERVICES :SUBGRP : 1SUBSIG : CBSETPSWCAT : 1COL : NORMSUBRECALL : TPSASWTPSRINGCTLEVEL 2OCB : PERM NATBLNGLEV : 1 NOIMMBILREPORT FOLLOWS 04263>$BJ-YDSCHOL 2014-02-21 00:18:10 FRPW0001 0130/000D/0003SEQ=0021.2014-02-21 04263 ASKTROCH KSTHAB01 HSRRIF32 SWA-SUBSEC RM/PORTMODIFY-SUBSCR SUCCESSFULFINAL RESULT 0002 --------------------------------------------------------------------------ACTUAL STATUS :EN PHYS (LOG) & TN DN A/I MSN GDN----------------------- ---------------- --- ----- ----------------H'30 (H'7D20) & 50 1088881234 A ~~~~~SERVICES :SUBGRP : 1SUBSIG : CBSETPSWCAT : 1SUBCTRL : CFWDUCOL : NORMSUBRECALL : TPSASWTPSRINGCTLEVEL 2OCB : PERM NATMAXCFWD : CFWDU 5BLNGLEV : 1 NOIMMBILLAST REPORT 04263然后设置缩位拨号<CREATE-ABD-FACILITY.PARAMETER MISSING :DN = 88881234.NUMBER BASE ERROR :DN = K'88881234.PARAMETER MISSING :ABDREPSZ = 20.SEQ=0022.2014-02-21COM=0141JOB SUBMITTEDRESULT FOLLOWS>$BJ-YDSCHOL 2014-02-21 00:23:16 FRPW0001 0130/000D/0003SEQ=0022.2014-02-21 00126 ASKTROCH KSTHAB01 HSRRIF32SWA-SUBSEC IPSCREATE-ABD-FACILITY SUCCESSFUL------------------------------------------------------------------------- DN = 88881234ABDREPSZ = 20 START = 0LAST REPORT 00126><BJ-YDSCHOL 2014-02-21 00:23:26 FRPW0001 0130/000D/0003<MODIFY-ABD-CODE.PARAMETER MISSING :DN = K'88881234.PARAMETER MISSING :ABDCODE = 11.PARAMETER MISSING :ABDDGTS = K'88880129.SEQ=0024.2014-02-21COM=0138JOB SUBMITTEDRESULT FOLLOWS>$BJ-YDSCHOL 2014-02-21 16:21:06 FRPW0001 0130/000D/0003SEQ=0024+2014-02-21 00126 ASKTROCH KSTHAB01 HSRRIF32SWA-SUBSEC IPSMODIFY-ABD-CODE SUCCESSFULLY STARTEDRESULT PART 0001 +-------------------------------------------------------------------------DN = 88881234OLD DATA:ABDCODE ABDDGTSASSOCIATED NBR SUBADDRESS CUGINDEX STROVRD------- ---------------------------------------------- -------- -------11 OFFREPORT FOLLOWS 00126BJ-YDSCHOL 2014-02-21 16:21:07 FRPW0001 0130/000D/0003SEQ=0024.2014-02-21 00126 ASKTROCH KSTHAB01 HSRRIF32SWA-SUBSEC IPSMODIFY-ABD-CODE SUCCESSFUL FINAL RESULT 0002 --------------------------------------------------------------------------DN = 88881234NEW DATA:ABDCODE ABDDGTSASSOCIATED NBR SUBADDRESS CUGINDEX STROVRD------- ---------------------------------------------- -------- -------11 88880129 OFFLAST REPORT 001263、热线服务登记服务<MODIFY-SUBSCR:DN=K'88880050,FDC=FDCI&K'88880129.SEQ=0049.2014-04-15COM=4294JOB SUBMITTEDRESULT FOLLOWS>$BJ-YDSCHOL 2014-04-15 17:09:45 TUPW0001 0130/000D/0003SEQ=0049+2014-04-15 04263 ASKTROCH KSTHAB01 HSRRIF32SWA-SUBSEC RM/PORTMODIFY-SUBSCR SUCCESSFUL RESULT PART 0001 +-------------------------------------------------------------------------PREVIOUS STATUS :EN PHYS (LOG) & TN DN A/I MSN GDN----------------------- ---------------- --- ----- ----------------H'30 (H'7D20) & 51 1088880050 A ~~~~~SERVICES :SUBGRP : 1SUBSIG : CBSETPSWCAT : 1SUBCTRL : ACDAYS AC24HOUR CWTGCOL : NORMSUBABS : SKIPOCB : PERM NATBLNGLEV : 1 NOIMMBILREPORT FOLLOWS 04263>$BJ-YDSCHOL 2014-04-15 17:09:48 TUPW0001 0130/000D/0003SEQ=0049.2014-04-15 04263 ASKTROCH KSTHAB01 HSRRIF32SWA-SUBSEC RM/PORTMODIFY-SUBSCR SUCCESSFUL FINAL RESULT 0002 --------------------------------------------------------------------------ACTUAL STATUS :EN PHYS (LOG) & TN DN A/I MSN GDN----------------------- ---------------- --- ----- ----------------H'30 (H'7D20) & 51 1088880050 A ~~~~~SERVICES :SUBGRP : 1SUBSIG : CBSETPSWCAT : 1SUBCTRL : ACDAYS AC24HOUR CWTGCOL : NORMSUBABS : SKIPFDC : FDCI 88880129OCB : PERM NATBLNGLEV : 1 NOIMMBILLAST REPORT 04263实验二、计算机网络一．路由器、交换机的基本配置1.1实验目的：全程全网通信专业实验室的设备都是实际应用设备，对设备的熟悉是做好实验的基础，本实验的目的就是认清不同种类线缆，了解其用途、特性，并通过配置设备来了解、掌握设备的基本特性，为后续实验做准备。

信息与通信工程学院现代通信实验报告二班级：姓名：学号：序号：日期：实验一光纤熔接实验一.实验目的1.熟悉光纤熔接工具的功能和使用方法；2. 熟悉光缆的开剥及光纤端面制作；3. 掌握光纤熔接技术；4. 学会使用光纤熔接机熔接光纤。

二.实验器材光纤熔接机、光纤切割机、光纤剥纤钳、酒精棉。

三.实验内容1.使用光纤剥线钳剥开光纤；2.切割光纤；3.使用熔接机熔接光纤。

四.实验原理1.光纤结构光纤内心层是一根计息的玻璃柱，称为轴心（Core）。

轴心被一圈玻璃包围，称为被覆层（Cladding），被覆层的折射率比轴心小，所以轴心里传导的光线如果折射到被覆层，便会折回轴心内。

最外层涂层（Coating），起保护作用。

2.光纤熔接机原理光纤熔接机主要用于光通信中光缆的施工和保护。

主要是靠放出电弧将两头光纤熔化，同时运用准直原理平缓推进，以实现光纤模场的耦合。

一般光纤熔接机由熔接部分和监控部分组成两者用多芯软线连接。

熔接部分为执行机构，主要有光纤调芯平台、放电电极、计数器、张力测试装置以及监控系统的传感系统和光学系统等，由于光纤径向折同，镜反射进入摄像管的光亦不同，这样即可分辨出代接光纤而在监视器荧光屏上成像。

从而监测和显示光纤耦合和熔接情况，并将信息反馈给中央处理机，后者再回控微调架进行调接，直至耦合最佳。

3.光纤涂覆层的剥落可采用剥线钳、刀片等方法进行剥除；包层表面的清洁既可采用物理方法，也可采用化学方法；采用不同的切割工具对光纤端面进行切割。

五.实验过程1.去皮使用光纤多孔钳剥离光纤表面皮层大约16cm左右长，使用剪刀剪掉纺纶线。

并使用光纤剥纤钳剥去5~6cm长的光纤，使用光纤剥线钳前面的粗口剥掉光纤包裹层，并用里面的小口剥去光纤表面的透明包裹层。

注意不要用力过大弄断光纤。

方法要领如下：光纤涂面层的剥除,要掌握平、稳、快三字剥纤法。

“平”，即持纤要平。

左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为准，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。

北邮现代通信技术实验报告1. 引言通信技术是现代社会中不可或缺的一部分，它不仅仅改变了我们的生活方式，还推动了科技的发展。

本文将介绍北邮现代通信技术实验的设计和实施过程。

2. 实验目标本实验的主要目标是让学生了解现代通信技术的基本原理和应用。

通过实践操作，学生将能够掌握以下内容：•了解通信系统的基本组成部分•掌握数字信号的调制和解调方法•学会使用软件模拟通信系统•了解信道编码和纠错技术3. 实验步骤步骤1：实验准备在实验开始之前，我们需要准备以下设备和软件：•一台个人计算机•MATLAB或其他模拟通信系统的软件步骤2：信号调制在这一步骤中，我们将学习数字信号的调制方法。

调制是将数字信号转换为模拟信号的过程，常见的调制方法包括调幅（AM）和调频（FM）。

我们将使用MATLAB软件进行信号调制的模拟。

步骤3：信号解调在这一步骤中，我们将学习如何从模拟信号中恢复出数字信号。

解调是调制的逆过程，常见的解调方法包括包络检测和相干解调。

我们将使用MATLAB软件进行信号解调的模拟。

步骤4：信道编码和纠错在实际通信中，信号会受到噪声的干扰，容易出现误码。

为了提高通信系统的可靠性，我们需要使用编码和纠错技术。

在这一步骤中，我们将学习如何对数字信号进行编码和纠错处理。

步骤5：实验总结实验结束后，我们将对实验结果进行总结和分析。

通过实验，我们可以对现代通信技术的原理和应用有更深入的了解，并加深对通信系统的认识。

4. 实验结果与分析在本实验中，我们成功地完成了信号调制、解调以及信道编码和纠错的实验。

通过对实验结果的分析，我们发现信道编码和纠错技术对于提高通信系统的可靠性和性能非常重要。

5. 结论通过本次实验，我们深入了解了现代通信技术的基本原理和应用。

通过实践操作，我们掌握了数字信号的调制和解调方法，并学会了使用软件模拟通信系统。

同时，我们也了解了信道编码和纠错技术的重要性。

6. 参考文献[1] 通信原理与系统仿真实验教程 [2] 现代通信技术导论以上是北邮现代通信技术实验报告的详细内容。

通信网理论基础实验报告实验二：端间最短路径算法的仿真实现27班项明钧201321073127班唐睿2013210742一、实验目的通信网络中为传输信息，需要求解网络中端点之间的最短距离和路由。

此时网络可以用图,)G V E ＝（来表示，每条边(,)i j 的权,i j w 可为该边的距离、成本或容量等物理意义。

端间最短径问题主要分为两种情况：寻找指定端至任意其它端之间的最短距离和路由，可以使用Dijkstra 算法解决；寻找任意两端之间的最短距离和路由, 使用Floyd 算法解决。

Dijkstra 算法为标号置定法，通过依次置定指定端与当前端的最短距离和回溯路由来实现；Floyd 算法为标号修正法，通过初始化图的距离矩阵和路由矩阵、并在迭代过程中不断刷新最短距离和路由信息，直至算法结束才能求出任意两点间的最短距离矩阵和前向（或反向）路由矩阵。

本次实验要求利用MATLAB 分别实现Dijkstra 算法和Floyd 算法，针对输入的邻接距离矩阵，计算图中任意两点间的最短距离矩阵和路由矩阵，且能查询任意两点间的最短距离和路由。

二、实验原理2.1 Dijkstra 算法描述如下：D 算法的每个端点i v 的标号为(,)i l λ，其中i λ表示1v 到i v 的距离，而l 为端点是1v 到i v 最短路径的最后一个端点。

图G V E =（，）的每一边上有一个权()0w e ≥。

D0：初始(0)1{}X v =，记10λ=，设1v 的标号为1(,1)λ。

D1：对任一边()()()(,)()(,)k k k i l i l X v X v X ∈Φ∈∉反圈，计算i il w λ+的值。

在()()k X Φ中选一边，设为00()()00(,)(,)k k i l i l v X v X ∈∉。

使000()(,)()()min k i i l i il i l X w w λλ∈Φ+=+，并令00l i i l w λλ=+，并且0l v 的标号为0,l i λ（）。

信息与通信工程学院现代通信技术实验报告题目：微波通信与CDMA演示班级：姓名：学号：序号：日期：目录实验一微波通信 (3)一、实验相关知识 (3)1、微波通信概述 (3)2、微波通信特点 (3)3、微波通信组成和原理 (4)4、微波通信技术的应用 (5)5、微波通信的发展方向 (5)二、实验过程 (6)三、实验心得 (6)实验二CDMA移动通信演示 (7)一、实验内容 (7)二、实验过程 (7)1、对移动通信的思考 (7)2、移动通信系统架构 (7)3、信道和频点的观察 (8)4、信令流程 (8)5、软切换和硬切换 (10)6、其他实验内容 (11)三、心得体会 (11)实验一微波通信一、实验相关知识1、微波通信概述微波通信技术问世已半个多世纪。

早期的微波通信系统都是模拟制式的，其与当时的同轴电缆载波传输系统同为通信网长途传输干线的重要传输手段，例如我国城市间的电视节目传输主要依靠的就是微波传输。

我国的微波通信是从20世纪50年代开始的。

1956年北京保定建立了国内第一条微波接力线路；70年代中期全国已建成数万千米的微波接力线路，联通了国内绝大多数省、市、自治区。

在此期间，还进行了散射通信与毫米波波导通信试验并开始发展卫星通信。

70 年代后期，中国人民解放军已装备一定数量的装备与战术微波通信设备，建成了若干条对流层散射通信线路和数字卫星通信线路，并将数字微波接力通信用于地域通信网中。

80年代后期至90年代，充分利用现代微波通信技术的微波通信网路已具有相当的规模并日臻完善。

近年来我国开发成功点对多点微波通信系统，其中心站采用全向天线向四周发射，在周围50公里以内，可以有多个点放置用户站，从用户站再分出多路电话分别接至各用户使用。

其总体容量有100线、500线和1000线等不同的容量的设备，每个用户站可以分配十几或数十个电话用户，在必要时还可通过中继站延伸至数百公里外的用户使用。

这种点对多点微波通信系统对于城市郊区、县城至农村村镇或沿海岛屿的用户、对分散的居民点也十分合用，较为经济。

一、实验目的1. 了解现代通信技术的基本原理和主要设备。

2. 掌握模拟通信和数字通信的基本概念及区别。

3. 通过实验，熟悉通信系统的基本组成和功能。

4. 培养实验操作能力和分析问题的能力。

二、实验原理现代通信技术主要包括模拟通信和数字通信两种。

模拟通信是指将信息以模拟信号的形式进行传输，而数字通信则是将信息以数字信号的形式进行传输。

本实验将重点探讨数字通信技术。

数字通信系统主要由信源、信道、信宿和编码解码器组成。

信源产生原始信息，编码解码器将信息进行数字编码和解码，信道用于传输信息，信宿接收并处理信息。

三、实验内容1. 模拟通信实验- 实验目的：了解模拟通信系统的基本组成和原理。

- 实验内容：观察模拟调制解调过程，分析调制解调器的工作原理。

2. 数字通信实验- 实验目的：了解数字通信系统的基本组成和原理，掌握数字调制解调技术。

- 实验内容：- 观察数字调制解调过程，分析调制解调器的工作原理。

- 对比模拟通信和数字通信系统的性能差异。

3. 误码率测试实验- 实验目的：了解误码率的概念，掌握误码率测试方法。

- 实验内容：- 通过实验，测试数字通信系统的误码率。

- 分析误码率产生的原因及解决办法。

四、实验步骤1. 模拟通信实验- 搭建模拟通信系统，包括信源、信道、信宿和调制解调器。

- 观察调制解调器的工作过程，分析其工作原理。

- 对比模拟通信和数字通信系统的性能差异。

2. 数字通信实验- 搭建数字通信系统，包括信源、信道、信宿和编码解码器。

- 观察编码解码器的工作过程，分析其工作原理。

- 对比模拟通信和数字通信系统的性能差异。

3. 误码率测试实验- 搭建数字通信系统，并设置不同的误码率。

- 通过实验，测试不同误码率下的通信效果。

- 分析误码率产生的原因及解决办法。

五、实验结果与分析1. 模拟通信实验- 观察到模拟调制解调过程，分析出调制解调器的工作原理。

- 发现模拟通信系统的抗干扰能力较差，容易受到信道噪声的影响。

南京邮电大学通达学院课程实验报告题目：基于Etheral的网络侦听实验学院通达学院学生姓名孙小宇班级学号 10005022指导教师王珺开课学院通信与信息工程学院日期 2013-6-3一实验目的1，了解Etheral软件的安装和使用；2，了解IPV4包的组成并与实例印证；3，掌握如何使用Etheral软件抓取FTP服务器，WWW服务器，TCP服务器，UDP 包的透明内容。

二实验设备及软件环境1，局域网上至少两台已经联网的计算机。

如图12，Etheral软件，以及所有实验二，实验三用过的软件包与应用程序3，文件包4，程序“三实验步骤实验内容一：1，点击“Etheral”安装包内的“wiresharp-setup.exe”，安装结束后，千万不要重新启动。

2，启动：“开始”－“程序”—“wiresharp””—启动Etheral，3, 菜单“Capture”，中找“Interface”选择本机IP地址栏目后面的“Start”，就可以发现该软件已经开始捕捉IP网络上的数据包了。

4，捕捉了你需要的一部分数据后，最好马上停止，否则数据量太多，无法准确分析。

如果想结束的话，按选项菜单“Capture”的“Stop”。

并保存本次捕捉的内容。

实验内容二：1，登录南邮网站，观察是否能连接上。

能连接上重复实验内容一，在点击完“Start”之后，马上重新登录，并观察这一瞬间Etheral是否捕2，观察数据，发现的确找到了HTTP响应的数据包后，有BBS帐号的同学可以登录BBS帐号，重新捕捉一次，观察是否能捕捉到用户名和密码。

实验内容三：（重复实验一的内容，在两台机器上架设好TCP的服务器端和客户端）1.TCP的Server端已经架好，得知准确的IP地址和端口后，可通过建立连接2.发送数据包（最好包含双字符的汉字和单字符的ASCII），使用Etheral抓包，看到其内容，如图12。

3．注意保存文件，命名为“TCP响应”实验内容四：1，重复实验一的内容，在两台机器上运行UDP客户端，UDP另一端已运行，输入确定的IP地址和端口，运行“点“打开端口”，发送数据。
