S700K
型转辙机及控制电路（动作杆与检测杆用连接板连接）
1. 电源电压 AC三相 V 380
；
2. 额定转换力 kN 6
；
3. 动作杆动程 mm 220
；
4. 检测动程 mm 160
；
5. 动作电流≈ A 2
；
6. 动作时间≤ s 6.6
；
7. 单线电阻≤Ω 54
；
8. 挤脱力± 2kN --
；
9.
配套实训指导书；
、 S700K型转辙机
1、S700K型电动转辙机的特点 :
1) 、交流 380V交流控制 ;
2) 、摩擦联结器不需要调整 ;
3)
、滚珠丝杠作为驱动传动装置延长其使用寿命。
2、S700K
型电动转辙机的结构
(1)
、外壳部分 外壳部分主要由铸铁底壳、 动作杆套筒、 导向套筒、导向法兰等四
部分组成。
(2)
、动力传动机构 动力传动机构主要由三相电机、摇把齿轮、摩擦连接器、滚珠丝
杠、保持连 接器、动作杆等六部分组成。
(3)
、检测机构 检测机构主要由检测杆、叉型接头、速动开关组、锁闭块、锁舌、指
示标等 五部分组成。
(4)
、安全装置 安全装置主要由开关锁、遮断开关、连杆、摇把孔挡板等四部分组成。
(5)
、配线接口端
配线接口端主要由电缆密封装置、接插件插座两部分组成
3、S700K
型交流电动转辙机技术性能如下：
(1) 电动机：采用三相交流 380V
电源；(设有专门的电源屏)
(2) 转换力： 6000
牛顿；(当外阻力超过该转换力时电机就会出现空转现象， 不能
带动尖轨进行转换)
(3) 保持力： 90
千牛顿；(即作用到转辙机内部的振动、车轮侧向冲击等外 力不
能超过此力)
(4) 转辙机动程： 150、220、240
毫米三种；(依据其放置的地理位置不同， 其转
换的动程也不一样，如尖轨处与心轨处)
(5) 动作时间： 不大于 7.2 秒；(与以前 ZD6
型转辙机基本一致， 是否插入转 换
的一个过程)
(6) 动作电流：不大于 2
安；
(7) 单线电阻：不大于 54
欧；
(8) 检测杆行程 69、76、87、 98、110、117、160、180mm
等多种。(也就是
尖轨与基本轨或心轨与翼轨之间的距离。同样，由于安装位置的不同，
其行程也会不同：在尖轨处：第一牵引点的开程为 160mm、 第二牵引点为
76mm，在心轨处第一动为 117mm
。
4、S700K
型电动转辙机的动作原理
传动过程： 电动机将动力通过减速齿轮组， 传递给摩擦联结器， 摩擦联结器 带动
滚珠丝杠转动， 滚珠丝杠的转动带动丝杠上的螺母水平移动， 螺母通过保持 联结器经
动作杆、 锁闭杆带动道岔转换， 道岔的尖轨或可动心轨经外表示杆带动 检测杆移动
动作过程：（1）解锁过程及断开表示接点过程； （2）转换过程；（ 3）锁闭及
接通新表示接点过程
5、S700K
电动转辙机左装与右装的判别：

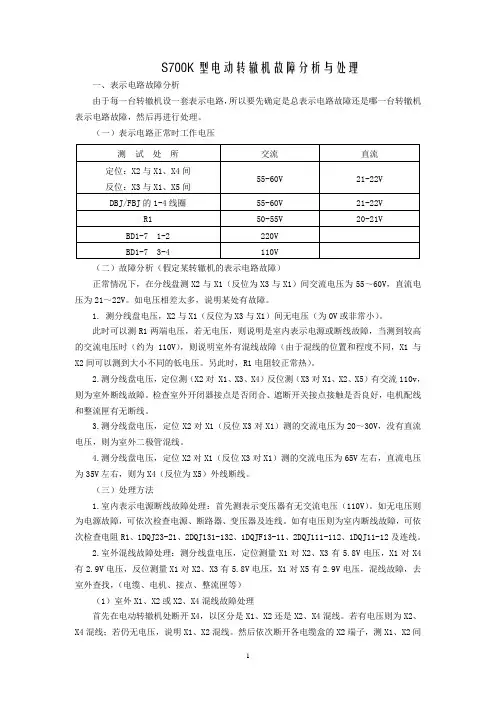

二、 S700K型转辙机控制电路原理
交流转辙机采用三相交流电源，供电电压为 380V。为防止在三相交流电源 断相情况
下烧坏电动机，在交流转辙机控制电路中设有 DBQ。
DBQ由三个电流互感器，桥式整流器和保护继电器 BHJ
三部分组成。三个电 流互
感器的一次侧线圈分别串联在交流电路中， 二次侧线圈头尾相连， 经二极管 桥式整流
后，输出端接 BHJ。
1
．进路式操纵，道岔由定位向反位转换：
⑴. 1DQJ 励磁电路： KZ→CA61-63→SJ81-82→1DQJ3-4线圈→
2DQJ141-142
→AJ11-13→FCJ61-62→KF。1DQJ吸起后， 1DQJF随之吸起。
⑵. 1DQJF 励磁电路： KZ→1DQJF1-4线圈→ TJ33-31→1DQJ32-31→KF。
1DQJ励磁吸起，经 SJ检查区段空闲、进路在解锁状态后 ,由1DQJF接通 2DQJ
转 换
电路。
⑶. 2DQJ转极电路：KZ→1DQJF31-32→2DQJ2－1 线圈→ AJ11-13→
FCJ61-62
→KF。
三相交流电动机电路：
1DQJ、1DQJF励磁吸起， 2DQJ转极后构成三相交流电动机电路， A、B、C
三
相交流电源经 RD1～ RD3进入保护器 DBQ，接通电动机定子线圈，电路分别是： ①
.A
相→ RD1→DBQ11-21→1DQJ12-11→X1→电动机 A线圈；
②.B 相→ RD2→DBQ31-41→1DQJF12-11→2DQJ111-113→X4→转辙机接点
11-12
→电动机 C 线圈；
③.C 相→ RD3→DBQ51-61→1DQJF22-21→2DQJ121-123→X3→转辙机接点
13-14
→遮断开关 K→电动机 B 线圈。
三相交流电动机相序为 A、C、B，电动机反转。电动机转动时三相电流经 DBQ，
使 BHJ 吸起，接通 1DQJ自闭电路
