电务段S700K转辙机入所检测作业指导书

电务设备道岔类作业指导书第一章道岔设备技术要求一、转辙机和密检器1 转辙机公共要求1.1 电动转辙机机壳侧面的两端与直股基本轨垂直距离的偏差：内锁闭道岔≤10mm；外锁闭道岔≤5mm。

1.2 各种转辙机安装水平、牢固、无老伤裂纹，内部清洁无异物。

1.3机内各部件安装牢固，接线端子及配线良好。

1.4安全遮断器的动静接点接触良好，通、断电源性能正常，在插入手摇把或钥匙时应可靠断开，非经人工恢复不得接通电路。

1.5转辙机加锁、密封良好、引线无脱落。

1.6高速铁路转辙机接地良好。

1.7视频缺口探头定标正确、固定良好。

2 S700K 型转辙机2.1 转辙机电源开关锁的通、断电源性能良好，摇把齿轮的轴用档圈无脱落，摇把档板、滚珠丝杠、摩擦连结器作用良好，滚珠丝杠轴向窜动量≤1mm。

2.2滚珠丝杠、动作杆、检测杆、齿轮组、锁闭块等保持油润。

2.3转辙机上、下两检测杆无张嘴和左右偏移现象。

2.4 TS-1接点表面清洁，外壳无裂纹。

2.5转辙机动作电流≤2A（54欧姆），故障电流≤3A。

2.6技术指标见（表一）：表一3 ZYJ系列转辙机3.1 公共部分3.1.1电机、油泵组、管路无异声，油箱油位保持在标尺上下标记之间；油管路及各接头部分连接牢固，无渗漏油。

3.1.2油缸、动作杆动作平稳、无颤抖、爬行现象。

3.1.3动、静接点组安装牢固，接点接触深度≥4mm；接点接触压力两侧均匀,接触良好，动接点手扳摆动量≤2mm。

3.1.4滚轮在动作板滚动灵活，落下时，与动作板间隙≥0.5mm。

3.1.5启动片不与动作板或动作板盖板磨卡，速动片快速切断动作接点性能良好；接点组拉簧弹力适当，作用良好。

3.1.6橡胶油管转角半径不小于150mm，槽道口封堵良好，槽道外管路胶管防护良好，油管外观无较大龟裂。

3.1.7锁闭杆（表示杆）平顺、无张口。

3.2 ZYJ7转辙机3.2.1 惯性轮与电机轴摩擦作用良好，手动检查不抱死；转辙机转换终了时，接点不反弹；3.2.2 溢流压力、动作时间等关键数据见（表二、表三、表四）：表二表三表四3.3 ZY（J）4转辙机3.3.1 表示杆平顺、无张口；主机缺口符合1.5±0.5mm标准，转换锁闭器符合4.0±1.5mm。

中铁十一局集团电务有限公司兰武二线项目部施工作业指导书编号：LW-ZYZDS-03版本号：第1版S700K电动转辙机安装调试作业指导书编制：张磊审核：曹英德批准：万靖2004-04-20 编制2004-05-08 实施中铁十一局集团电务有限公司兰武二线项目部1.概述S700K型电动转辙机可用来操纵各种类型和规格的的道岔。

它可以安装在道岔的左侧或右侧，停电时可以手摇操作转辙机。

在道岔中取得了广泛的运用。

2.基本规定在进行S700K提速道岔的安装调试时，所依据施工方法及技术要求，严格按如下安装图进行：1、60kg/m钢轨12号Ⅱ型单开道岔外锁闭装置安装图图号：S9911；2、60kg/m钢轨12号Ⅱ型单开道岔转换设备（S700K）安装图图号：S9912；3、60kg/m钢轨12号单开道岔外锁闭装置安装图图号：S9823：4、60kg/m钢轨12号单开道岔转换设备（S700K）安装图图号：S9824；5、设计院所出提速道岔电路图。

3.S700K型电动转辙机构成简述（如下图）2122 21 20 19 18 17 16 151检测杆, 2．导向套筒, 3导向法兰,4遮断开关, 5地脚孔, 6开关锁, 7锁闭块, 8接地螺栓,9速动开关组10电缆密封装置, 11指示标, 12底壳, 13动作杆罩简, 14止挡片, 15保持器, 16插座, 17滚珠丝杠18电机19犀擦联结器,20摇把齿轮, 2l连杆, 22动作杆S700K转辙机的主要组成及作用1、底壳提供所有其它零部件的安装基础2、电动机提供动力3、带摩擦联结器变旋转运动为直线运动，过载保护滚珠丝杠4、保持联结器建立滚珠丝杠与动作杆间的连动关系5、锁闭块及锁舌转换接点开关．锁闭转辙机6、接点组转换接点7、动作杆传递转换力_到岔尖或心轨上8、检测杆检测道岔9、遮断开关安全接点，10、开关锁打开摇把孔，切断安全接点11、插座外部电缆的插入12、机盖保护机内零件13、缆惭封装固定并密封所引入的电缆4.施工机具5.施工过程5.1.工艺流程图5.2.施工准备5.2.1.人员准备1、施工负责人1人，信号工3人，主要负责道岔的机械安装；2、道岔调试：在道岔安装到位后，要对道岔进行机械和电路调试，室内配合1人，室外3人（其中2人精通电路，1人对于设备机械部分精通），调试时要求技术负责人对道岔的调试提供技术指导。

S700K道岔转辙设备作业指导书1.日常养护作业1 箱盒外部检查：1.1 电缆箱盒无裂纹，油饰、加锁良好，蛇管完好不脱落。

1.2 箱盒基础无影响强度的裂纹，无明显倾斜。

1.3 信号电缆不外露。

1.4 各部螺栓紧固、油润。

1.5 设备周围的硬面化清洁、无杂草。

2 转辙机外部检查：2.1 防护罩及各部无缺损，防护罩固定良好，加锁装置良好。

2.2 设备名称及定位标志清晰正确。

2.3 转辙机机壳无裂纹、油饰良好，蛇管完好无脱落，加锁良好。

2.4 转辙机视频缺口报警装置的防护管完好无损伤，接头紧固、无脱落、不生锈。

2.5 固定螺丝紧固、油润，各表示杆、连接销孔旷量符合标准。

2.6 转辙机表示缺口指示标符合标准。

2.7 转辙机上、下两检测杆无张嘴和左右偏移现象，检测杆头部的叉型连接头销、孔的磨耗旷量不超标。

3 外锁闭及安装装置、杆件检查：3.1 外锁闭装置及安装装置应安装方正、平顺，相关几何尺寸符合技术标准。

3.2 转辙机的动作杆与锁闭杆、连接杆成一条直线，并与岔枕保持平行。

3.3 外锁闭装置及安装装置、杆件外观无裂纹，锈蚀不超限。

3.4 外锁闭安装装置的紧固件、开口销、连接销、表示杆和锁闭杆螺母齐全、不松动，防松措施良好，开口销角度60°～90°，两臂劈开角度应基本一致。

3.5 安装装置绝缘完整，各类绝缘管、垫磨耗不超限。

3.6 转换设备中的各种传动拉杆、表示连接杆等螺纹部分的内、外调整余量应不小于10mm。

各种杆件销、孔旷动量不超标。

3.7 锁闭铁、锁钩与锁闭杆接触的摩擦面及运动范围内应保持清洁、油润、无锈蚀、无裂纹、无异物等，运动灵活，无卡阻。

3.8 表示拉杆的接头与尖端铁的连接应牢固、不松动，锁钩轴销不弯曲、轴向滑动效果良好。

3.9 外锁闭装置锁闭框下部两侧的限位螺丝（导向销）应有效插入锁闭杆两侧导向槽内，不得松脱、别卡。

3.10 限位块和锁闭框的距离在锁闭位置时调整在1～3mm。

电动转辙机检修作业指导书
1.目的：通过入所检修，使ZD电动转辙机整机达到质量标准，确保现场正常运用。

2.适用范围：电子电气检修信号工岗位。

3.作业内容：
3.1作业前的准备。

3.2修前检查。

3.3分解清洗。

3.4脱漆。

3.5油漆。

3.6部件检查整修、装配。

3.7整机组装。

3.8自验。

3.9工长验收。

3.10验收员验收。

3.11出所。

4.作业材料、工具：
5.检修作业程序
6.作业安全注意事项：
6.1.检修气动元件时，注意先放尽余气。

6.2搬运转辙机时注意安全，不准用手伸入安装孔搬运。

6.3测试工作要正确使用仪表。

6.4严禁把手伸入各种销孔。

6.5严格执行八严禁制度。

信号设备电气特性测试方法及标准青岛电务段S700K型电动转辙机测试方法及标准
一、测试项目及周期
二、测试方法及标准
1、第1项使用万用表直流100V档在组合架断相保护器的1、2线圈上当道岔扳动时测试，标准为16～28 V。

2、第2项使用万用表在DBJ和FBJ的1、4线圈上测试，参考电压交流55V～65V，直流20V～25V。

3、第3项使用万用表交流500V档在道岔电缆盒对应端子上测试，当道岔由定位转反位时，测试X1、X3 、X4对应端子，参考标准为380V，当道岔由反位转定位时，测试X1、X2 、X5对应端子，参考标准为380V。

4、第4项使用电源屏表头测试，在道岔扳动时测试的交流电流为转辙机相电流。

转辙机相电流在道岔正常转换时≤2A，当道岔因故不能转换到底时≤3A。

30。

S700K交流转辙机检修作业指导书S700K 交流转辙机检修作业指导书目的对S700K电动转辙机的检修作业、电特性参数、测试、试验进行了详细说明，便于指导检修作业，提高S700K电动转辙机检修质量，达到可靠运用的目的。

适用范围S700K电动转辙机检修作业检修标准按《普速铁路信号维修管理实施细则》周期作业条件 1.按规定准备工具、材料齐全；2.按规定办理并携带相关手续；3.室内环境卫生防尘、防潮良好。

安全风险 1.正确使用、穿戴劳动保护用品；2.设备放置作业车上必须加装固定安全销；3.严格执行联劳协作工作要求；4.作业完毕后，检查各部螺丝紧固，开口销开口合格，油润良好；5.工具材料清点齐全。

防控措施1.作业中注意人身安全；2.精检細修，按标准执行；3.检修作业中按操作规程执行，时刻卡控质量安全关；4.作业完毕后，坚决执行“三级”验收制度。

作业工具工具：螺丝刀、电工刀、活口扳手、呆扳手、尖嘴钳、斜口钳、克丝钳、锉刀、套筒、钢卷尺、钢锯、手锤、扁铲、转辙机内特性测试仪、检修专用工具等。

材料：棉纱、砂纸、油脂等.S700K交流转辙机检修作业指导书流程作业项目作业内容、标准及图示检修准备入所内外观检查日常检修前，对被检修转辙机通过内外观检查，预测预判，针对可能存在的问题，提出检修要求。

检查信息认真做好记录！点前会明确检修作业负责人、作业人员、作业时间、地点、检修要求和安全注意事项；按照分工由工区当日负责人盯控。

作业人员清楚、标准明确！宣誓有害作业戴口罩，重点作业要盯控；同起同落防伤害，按章操作是关键。

工具、材料准备清点按照作业项目，检修人员对工具材料用品进行清点。

准备兆欧表、转辙机内特性测试仪！作业盯控1.作业前：了解作业人员的身体状况，精神状态，作业人员是否清楚作业内容以及准备工作是否完备。

2.作业中：盯控作业人员是否清楚作业标准且作业标准执行到位，作业质量是否达到质量标准要求，作业过程中发现质量问题及设备缺陷是否及时记录并克服，。

S700K道岔作业指导书S7OOK提速道岔巡检作业指导书1 主题内容及适用范围本作业指导书规定了S700K提速道岔巡检作业程序、项目、内容及技术标准。

本作业指导书适用于S700K提速道岔巡检工作（客专线路在天窗点内完成）。

2 作业目的发现并克服设备缺点、隐患，确保设备运用质量符合技术标准。

3 作业流程图4 巡检作业程序、项目、内容及技术标准4.1 作业前准备4.1.1召开作业准备会，工长布置巡检任务，明确作业地点、任务、作业人；4.1.2 组织开展安全预想，由安全员布置劳动和行车安全针对性措施；4.1.3 工具材料准备：联络工具（试验良好）、手锤、扳手、克丝钳、机油、棉纱等；4.1.4 穿着防护服、绝缘鞋。

4.2 登记联系4.2.1 驻站联络员佩戴《防护驻站联络证》到车站信号楼，经车站值班员签认后开始工作；在值台联系过程中必须认真执行《驻站联络员作业标准》，密切监视列车运行情况，及时通知现场防护员；4.2.2 驻站联络员必须按照《技规》、《行规》、《维规》有关要求和《电务部门作业在“运统—46”上登记、销记用语》样板，在《行车设备检查登记簿》（运统－46）内登记；注意事项：巡检作业前，作业人员应与驻站联络员互试联络工具，每组道岔巡检作业前应现场核对道岔号码正确。

4.3 外部检查4.3.1 箱盒外部检查：4.3.1.1 电缆箱盒无裂纹，油饰、加锁良好，蛇管完好不脱落；4.3.1.2 箱盒基础无影响强度的裂纹，倾斜度不得超过10mm；4.3.1.3 信号电缆不外露；4.3.1.4 各部螺栓紧固、油润，地线端子连接牢固；4.3.1.5 设备周围的硬面化清洁、无杂草。

4.3.2 转辙机、密贴检查器及下拉装置外部检查：4.3.2.1 防尘罩完好，固定良好；4.3.2.2 道岔号码及定位标记清晰；4.3.2.3 转辙机机壳无裂损、油饰完好，蛇管、油管完好不脱落，加锁良好；4.3.2.4 固定螺丝紧固、油润；4.3.2.5 转辙机及密贴检查器表示缺口表示缺口指示标对中,左右偏差小于0.5mm；4.3.2.6转辙机上、下两检测杆无张嘴和左右偏移现象,检测杆头部的叉型连接头销、孔的磨耗旷量不大于1mm。

S700K道岔故障处理作业1、流程图2、作业指导书2.1 接到故障通知2.1.1 接到故障通知后，迅速赶赴运转室，确认设备故障情况。

2.1.2 相关故障处理人员进行故障处理准备，初步判断故障范围，明确是否需上道处理故障。

2.1.3 向车间调度和段调度汇报故障发生情况。

2.1.4 在运统-46上办理登记停用手续。

2.1.5 确需上道处理故障，立即准备所需器材、工具、材料、仪表（包括劳动防护器具、通信工具、故障处理专用工具、MF14型万用表等），穿着防护服、绝缘鞋。

2.2 登记联系、防护2.2.1 确需上道处理故障，驻站联络员立即向电务段调度汇报并申请电务段上道命令。

2.2.2 待上道命令下达后，室内外按规定设好防护后方可上道处理故障。

2.2.3 驻站联络员在联系过程中严格执行上道作业各项卡控制度，做好列车运行预告和防护工作，保持与室外人员联系畅通，确保室外人员人身安全。

2.2.4 室外人员到达现场，通报自己所在位置及人员姓名，对故障设备的地点、名称双方核对确认。

2.3 处理故障2.3.1 相关手续办好后，现场人员检查室外设备情况，室内人员检查室内设备及调看微机监测分析。

2.3.2通过微机监测设备回放故障发生时的基本情况，包括站场信息变化、道岔分表示、道岔功率曲线、道岔启动电流曲线和电压曲线、表示交直流电压曲线。

2.3.2.1 站场信息变化调看内容：确认道岔故障属于扳动后断表示还是未扳动断表示，岔区是否有车辆运行和各种报警（含外电网波动、I路II路电源切换、外电网瞬间断电等信息）。

2.3.2.2 道岔分表示回放：确认该组道岔中每台转辙机的分表示情况正常与否，只能以道岔发生故障后的第一次现象为准，确认属于哪台转辙机故障。

2.3.2.3 道岔功率曲线、道岔启动电流曲线和电压曲线调看内容：在确认出故障的转辙机后，通过调看三种曲线，其中功率曲线以故障发生的第一次记录曲线为准，动作电流曲线可以确认出到道岔的扳动次数和三相电流的完整。

S700K道岔检修作业指导书
1.目的：通过信号工的检修，对S700K道岔的电气和机械性能按作业标准进行检查后，确保在一定的时间周期内，S700K 道岔各项性能符合符合行车安全的要求。

2.适用范围：车站与区间信号工岗位。

3.作业内容：
3.1检查道岔密贴和肥边情况，各部件无破损，尖轨、基本轨、心轨、翼轨竖切部分无肥边，尖轨无离隙、翘头、拱背。

3.2检查安装装置有无损伤。

3.3检查表示杆是否变形（错位/张口），缺口有无变化。

3.4检查设备有无外界干扰，检查加锁装置是否良好。

3.5检查箱盒是否有破损、漏水，防尘罩安装良好。

3.6检查基础无破损，粉饰良好。

3.7检查外部螺栓是否松动，开口销是否齐全、标准；引入管安装良好。

3.8基础面、设备外部清扫、注油。

3.9滑床板清扫、涂油。

3.10扳动试验。

3.11安装装置及各连接杆绝缘检查。

3.12表示杆及转辙机动作杆与锁闭杆、连接杆油润良好，无锈蚀。

3.13转辙机动作杆与锁闭杆、连接杆在一条直线上，锁闭杆与锁框不别劲。

3.14锁钩锁闭良好，不别劲。

锁钩、锁钩连接轴、锁闭杆及锁闭铁应保持清洁、油润，无锈蚀，锁钩与锁钩连接轴横向滑动良好，机外各部注油、润滑。

4.作业材料、工具：
5.检修作业程序：。

S700K电动转辙机的安全检测报告
1. 概述
本安全检测报告旨在对S700K电动转辙机进行全面的安全性评估。

本报告基于针对该设备的详细检查和测试，并提供了安全性问题的分析和建议。

2. 转辙机性能测试
根据我们的测试，S700K电动转辙机表现出色的性能。

以下是我们对其主要性能指标的评估结果：
- 速度：根据我们的测试，S700K电动转辙机在转换轨道方面表现出快速而稳定的速度。

- 精确度：该转辙机可以准确地转换轨道，提供可靠的轨道转换功能。

- 耐久性：经测试，S700K电动转辙机具有良好的耐久性，能够经受长时间的使用和高强度的操作。

3. 安全性问题分析
在我们的检查和测试中，我们注意到了一些潜在的安全性问题，需要引起您的关注：
1. 锁定机制：转辙机的锁定机制在一些情况下可能存在松动的
问题，可能导致轨道转换不稳定或发生意外。

2. 警示系统：转辙机的警示系统的声音和灯光提示功能较弱，
可能导致操作人员未能及时察觉故障或异常情况。

4. 建议和改进措施
为了提高S700K电动转辙机的安全性能，我们建议采取以下改进措施：
1. 锁定机制改进：加强转辙机的锁定机制，确保在轨道转换过
程中的稳定性和安全性。

2. 警示系统升级：改进转辙机的警示系统，增加声音和灯光提
示的强度，确保操作人员能够及时察觉故障或异常情况。

5. 结论
S700K电动转辙机在性能上表现出色，但也注意到了锁定机制和警示系统方面的安全性问题。

我们建议采取相应的改进措施，以提高其安全性能。

请您在使用该设备时特别关注这些问题，并采取必要的措施，确保使用过程安全可靠。

图一
明确检修作业负责人、室内外防护员、作业时间、地点、检修分工及要求和安全预想等。

图二道岔方正（ab间距离与cd间距离相差不大于
图四（左图为尖1的测量方法，右图为其它各牵引点测量方法）二是各点锁闭量是否符合标准（图五左图）：
三是用塞尺检查密贴间隙（图五右图）：
图五（左为锁闭量测量方法——锁钩与锁闭杆凸台相重叠距离，右为
塞尺检查密贴）
四是不同厚度的试验棒（铁）检查道岔密贴（图六左图）
图六（左为试验棒检查道岔密密贴，右为密检器接点接触深度）五是完成相关电特性测试。

图七（左为顶铁间隙检查，右为辊轮间隙检查）
⒐在检修的同时，对各杆件、活动部位和滑床板等清扫、检查老伤裂纹并进行注油。

S700K型转辙机测试调整转换力作业指导书S700K型转辙机测试调整转换力作业程序及标准项目文字说明风险提示及卡控措施图片说明准备作业根据天窗计划，制定安全技术组织卡控措施。

安全技术组织措施预想不到位、，影响作业完成。

调阅微机监测，做好相关数据记录。

数据记录齐全、正确。

在天窗点前40分钟，室内防护人员按照安电段安〔2014〕111号《行车设备检查、施工登记簿》文件要求，在《行车设备施工登记簿》(运统-46)上按规定格式及时间进行登记。

提前按照要求进行登记，核实计划作业内容与实际作业内容的一致，防止超范围作业。

按《安康电务段安全防护管理办法》规定，安排驻站和室内、外防护员进行防护。

资质、防护工具齐全，防止室外防护范围过大。

S700K型转辙机测试转换力确认给点后，联系室内将“xx号道岔”进行扳动确认。

未扳动确认就开始作业，造成误动设备。

测试方法：在尖轨与基本轨间夹上测试传感器，扳动道岔测试转辙机摩擦力。

测试标准：普通S700K道岔尖轨、心轨第一牵引点（含复式交分道岔心轨）及五机尖轨第二牵引点摩擦力应不小于5000N；普通S700K道岔尖轨第二牵引点、五机尖轨第三牵引点及复式交分道岔尖轨第一、第二牵引点摩擦力应不小于6000N；普通S700K道岔心轨第二牵引点摩擦力应不小于7500N。

传感器夹装位置S700K型转辙机调整转换力调整S700K转辙机转换力的方法：将摩擦联接器上的标记条用螺丝刀拨开，使用螺丝刀卡定调整摩擦连接器的调整端盖齿口，将手摇把插入摇把齿轮后转动，使摩擦连接器的调整端盖顺时针转动，观察摩擦联接器上标条向左在摩擦联接器上齿口间走2格半后，再向右回半格，使标记条处于摩擦联接器齿口内后恢复。

现场可根据实际情况进行增加转换力，但至少增加2格以上。

1.加力时不论左装还是右装，摇把手摇方向始终为顺时针方向，目的是将摩擦连接器的调整端盖顺时针转动紧固。

此类调整方法也适用于双机或多机S700K提速道岔。

S700K道岔检修标准化作业程序1.班前会1.1.工长（作业负责人）布置任务：安排作业人员分工及作业地点、登记内容、卡控措施及安全预想。

1.2.驻站联络员：“作业内容已登记，计划XX时XX分给点。

”1.3.作业人员：清点工具材料。

（工具：联络工具、手摇把、专用钥匙、手锤、试验锤、克丝钳、尖嘴钳、鹰嘴钳、扁口钳、梅花扳手、300mm扳手、250mm扳手、4mm套筒、5mm套筒、6mm套筒、150mm螺丝刀、300mm螺丝刀、腻刀、钢丝刷、毛刷、油壶、钢卷尺。

仪表：万用表、电流表。

材料：棉纱、滚珠丝杠油、小铁线、开口销、密贴调整片、各种常用螺丝、螺帽）作业人员清点工具、材料后向工长（作业负责人）报告：“工具、材料、仪表齐全。

”防护员：“防护用品齐全。

”[防护服、防护证卡、口笛（哨子）、对讲机]1.4.工长（作业负责人）：“各作业组按分工开始工作。

”1.5.防护员：“XX信号楼，XX作业组通讯试验。

”驻站联络员：“通讯试验良好。

”防护员：“XX信号楼，XX作业组X人，XXX防护，准备进入站内。

”驻站联络员：“允许作业组进入站内，注意安全。

”（作业组开始赶赴现场，列队行进，防护员排第一，其他人员随后，穿越线路时先联系后通过）。

2.作业人员到达现场防护员：“XX信号楼，XX作业组到达XX号道岔。

”作业人员：“XX信号楼，XX#道岔扳动确认道岔位置。

”（扳动一个来回）驻站联络员：“XX#道岔扳动，注意安全。

”作业人员：“XX信号楼，XX#道岔确认正确，开始作业。

”3.道岔外部动态检修3.1.设备无外界干扰无异状，设备名称及定位标志清晰正确。

3.2.硬面整洁无杂物；箱盒无破损，蛇管、加锁装置良好。

3.3.箱盒基础无裂纹、倾斜度不超过10mm，箱盒底距地面不少于150mm，排水良好；信号电缆无外漏。

3.4..各部螺栓紧固、满帽，防松装置、开口销齐全，附有绝缘的杆件绝缘完整作用良好。

3.5.定位密贴良好，尖轨基本轨间无异物，无肥边，滑床板油润无污无吊板，限位铁与钢轨间隙为1-3mm符合标准；反位密贴良好尖轨基本轨间无异物，无肥边，滑床板油润无污无吊板，限位铁与钢轨间隙为1-3mm符合标准；尖轨、心轨爬行不超过20mm。

信号设备电气特性测试方法及标准青岛电务段S700K型电动转辙机测试方法及标准
一、测试项目及周期
二、测试方法及标准
1、第1项使用万用表直流100V档在组合架断相保护器的1、2线圈上当道岔扳动时测试，标准为16～28 V。

2、第2项使用万用表在DBJ和FBJ的1、4线圈上测试，参考电压交流55V～65V，直流20V～25V。

3、第3项使用万用表交流500V档在道岔电缆盒对应端子上测试，当道岔由定位转反位时，测试X1、X3 、X4对应端子，参考标准为380V，当道岔由反位转定位时，测试X1、X2 、X5对应端子，参考标准为380V。

4、第4项使用电源屏表头测试，在道岔扳动时测试的交流电流为转辙机相电流。

转辙机相电流在道岔正常转换时≤2A，当道岔因故不能转换到底时≤3A。

30。

S700K道岔检修作业程序及标准
S700K道岔检修作业程序及标准
25HZ轨道电路检修作业程序及标准
25HZ轨道电路检修作业程序及标准
ZPW2000A轨道电路检修作业程序及标准
ZPW2000A轨道电路检修作业程序及标准
ZPW2000A原理
1、ZPW2000A室外设备的组成
匹配变压器9：1、调谐区（29M）、机械绝缘节空心线圈按载频分为两种：一型+1.4二型-1.3。

1700-1、1700-2、2000-1、2000-2、2300-1、2300-2、2600-1、2600-2。

空心线圈主要其平衡牵引电流的作用，补偿电容的设置方式采用“等间距法”，轨道两端按步长△/2，全长是△，补偿电容40UF、46UF、50UF、55UF。

范围1700-55UF、2000-50UF、2300-46UF、2600-40UF。

铜包钢引接线（3.7M、2M）、传输电缆采用SPT型铁路信号数字电缆。

2、ZPW2000A室内设备的组成
发送器采用18种低频信息，西格线常用有11.4（L）、13.6（LU）、16.9（U）、18（UU）、24.6（HB）26.8（HU）、27.9（检测）
接受器
衰耗盘13个测试孔、发送电源（24±0.5）、接受电源（24±0.5）、发送功出、轨入主轨电压不小于
750MV、轨出1不小于750MV、轨出2小轨135±5、GJ、GJ（Z）、GJ（B）不小于24V现场30V 左右。

XGJ不小于24V，XG、XG（Z）、XG（B）不小于24V。

防雷模拟网络盘设六个节0.5、0.5、1、2、2、2×2节。

使补偿电缆和实际电缆总长度为10KM。

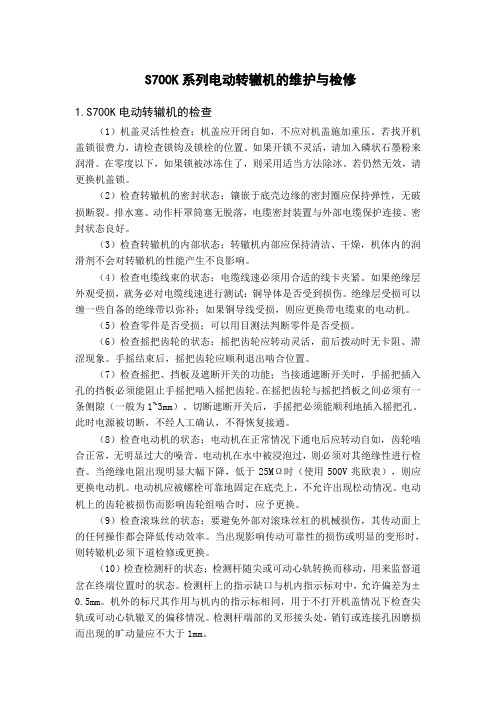

S700K系列电动转辙机的维护与检修1.S700K电动转辙机的检查（1）机盖灵活性检查；机盖应开闭自如，不应对机盖施加重压。

若找开机盖锁很费力，请检查锁钩及锁栓的位置。

如果开锁不灵活，请加入磷状石墨粉来润滑。

在零度以下，如果锁被冰冻住了，则采用适当方法除冰。

若仍然无效，请更换机盖锁。

（2）检查转辙机的密封状态；镶嵌于底壳边缘的密封圈应保持弹性，无破损断裂。

排水塞、动作杆罩筒塞无脱落，电缆密封装置与外部电缆保护连接、密封状态良好。

（3）检查转辙机的内部状态；转辙机内部应保持清洁、干燥，机体内的润滑剂不会对转辙机的性能产生不良影响。

（4）检查电缆线束的状态；电缆线速必须用合适的线卡夹紧。

如果绝缘层外观受损，就务必对电缆线速进行测试：铜导体是否受到损伤。

绝缘层受损可以缠一些自备的绝缘带以弥补；如果铜导线受损，则应更换带电缆束的电动机。

（5）检查零件是否受损；可以用目测法判断零件是否受损。

（6）检查摇把齿轮的状态；摇把齿轮应转动灵活，前后拨动时无卡阻、滞涩现象。

手摇结束后，摇把齿轮应顺利退出啮合位置。

（7）检查摇把、挡板及遮断开关的功能；当接通遮断开关时，手摇把插入孔的挡板必须能阻止手摇把啮入摇把齿轮。

在摇把齿轮与摇把挡板之间必须有一条侧隙（一般为1~3mm）。

切断遮断开关后，手摇把必须能顺利地插入摇把孔。

此时电源被切断，不经人工确认，不得恢复接通。

（8）检查电动机的状态；电动机在正常情况下通电后应转动自如，齿轮啮合正常，无明显过大的噪音。

电动机在水中被浸泡过，则必须对其绝缘性进行检查。

当绝缘电阻出现明显大幅下降，低于25MΩ时（使用500V兆欧表），则应更换电动机。

电动机应被螺栓可靠地固定在底壳上，不允许出现松动情况。

电动机上的齿轮被损伤而影响齿轮组啮合时，应予更换。

（9）检查滚珠丝的状态；要避免外部对滚珠丝杠的机械损伤，其传动面上的任何操作都会降低传动效率。

当出现影响传动可靠性的损伤或明显的变形时，则转辙机必须下道检修或更换。

S700K提速道岔电务巡检作业指导书1 巡检准备1.1 预测预判。

通过信号集中监测、缺口监测等手段，对被巡检道岔进行调阅分析（图一），针对可能存在的问题，提出巡修要求。

图一1.2 派班会。

明确巡检作业负责人、室内外防护员、相关作业人、作业时间、地点、巡检要求和安全预判及安全讲话。

1.3工具及仪表准备。

联络工具、夜间照明灯、手锤、扳手、克丝钳、尖嘴钳、长嘴钳、螺丝刀、刮刀、密贴检查片、道岔钥匙、开箱钥匙、安全木、防护员防护用具等，高铁巡检还需塞尺。

1.4材料准备。

机油、棉纱、1.0和1.6mm防松铁丝、各种规格开口销等。

2 道岔巡检作业流程做到一看、二扳、三验。

2.1 一看：看七项内容确认道岔一致性后。

看：一转辙机是否方正；二各类杆件是否平直、与工务枕木平行；三各类螺丝紧固、防松扎线、开口销齐全；四各类箱盒、无损伤裂纹、引线无脱落；五打开防尘罩，看各种标识；六外部是否有影响设备正常使用的因素（如石碴、辊轮、工务防跳器、顶铁是否脱落、融雪装置、废弃物等）；七是转辙机、密检器内部部件及缺口分机工作正常。

图二2.2 二扳：观察扳动过程安装方正，无老伤裂纹，螺栓紧固，防松转辙机动作杆与锁闭杆、连接杆在一条直线螺栓紧固、开口销作用良好。

打开转辙机、密检器防尘罩，观察道岔扳动过程中三项内容：一是解锁、转换和锁闭过程是否动作顺畅；二是检查有否杆件别卡和销孔旷量过大和密检器动作异常现象；三是检查道岔宏观密贴良好、缺口外标识良好；四是工务状态检查：尖轨、基本轨状态；防跳器、辊轮；滑床板；顶铁；基本轨工务轨距铁；尖轨根部轨距铁等检查。

2.3 三验：⒈对各杆件、活动部位和滑床板等清扫、检查老伤裂纹并进行注油，清除周围杂物。

⒉按要求对转辙机、密检器、箱盒加锁进行检查，开口销、防松扎线不缺少。

⒊做好道岔相关参数的记录并纳入一岔一档管理。

⒋清点工具、材料等，做到现场工完料清。

⒌对巡检发现的结合部问题，联系工务部门进行整修。
