For personal use only in study and research; not for commercial use《电机与拖动基础》课后习题第一章 习题答案1．直流电机有哪些主要部件？各用什么材料制成？起什么作用？答：主要部件：（1）定子部分：主磁极，换向极，机座，电刷装置。
（2）转子部分：电枢铁心，电枢绕组，换向器。
直流电机的主磁极一般采用电磁铁，包括主极铁心和套在铁心上主极绕组（励磁绕组）主磁极的作用是建立主磁通。
换向极也是由铁心和套在上面的换向绕组构成，作用是用来改善换向。
机座通常采用铸钢件或用钢板卷焊而成，作用两个：一是用来固定主磁极，换向极和端盖，并借助底脚将电机固定在机座上；另一个作用是构成电机磁路的一部分。
电刷装置由电刷、刷握、刷杆、刷杆座和汇流条等组成，作用是把转动的电枢与外电路相连接，并通过与换向器的配合，在电刷两端获得直流电压。
电枢铁心一般用原0.5mm 的涂有绝缘漆的硅钢片冲片叠加而成。
有两个作用，一是作为磁的通路，一是用来嵌放电枢绕组。
电枢绕组是用带有绝缘的圆形或矩形截面的导线绕成的线圈按一定的规律联接而成，作用是感应电动势和通过电流，使电机实现机电能量装换，是直流电机的主要电路部分。
换向器是由许多带有鸠尾的梯形铜片组成的一个圆筒，它和电刷装置配合，在电刷两端获得直流电压。
2．一直流电动机，已知，，，，0.85r/min 1500n V 220U kw 13P N N N ====η求额定电流N I 。
解：电动机η⋅=N N N I U P ， 故 A =⨯⨯=⋅=5.6985.02201013U P I 3N N N η3． 一直流电动机，已知，，，，0.89r/min 1450n V 230U kw 90P N N N ====η求额定电流N I 。
解：发电机N N N I U P =， 故 A ⨯==3912301090U P I 3N N N 7．什么叫电枢反应？电枢反应的性质与哪些因素有关？一般情况下，发电机的电枢反应性质是什么？对电动机呢？答：负载时电枢磁动势对主磁场的影响称为电枢反应。
附录:第1章 思考题及答案1-1 变压器的电动势的产生原理是哪一个定律？说明其原理。
答：变压器的电动势的产生原理是法拉第电磁感应定律，即设N 匝线圈处在磁场中，它所交链的磁链Φ⋅=N ψ,当磁链ψ发生变化时，会产生电场，并在线圈内产生感应电动势。
即：dtd dt d Ne ψ-=Φ-= 1-2 根据功能与用途，电机可以分为哪几类？答：根据功能与用途电机可以分为：动力电机和控制电机。
动力电机又分为：静止的电机（变压器）和旋转电机（直流电机和交流电机）。
控制电机是信号转换和信号传递的装置，容量和体积一般都比较小，在自动控制系统中常用于检测、放大、执行和校正等元件。
1-3 一个电力拖动系统的组成有哪些组成部分，各部分的作用是什么？答：电力拖动系统包括：电动机、传动机构、生产机械、控制设备和电源等组成。
生产机械是执行某一生产任务的机械设备，是电力拖动的对象；电源给动力机构——电动机以及控制设备提供电能，电动机把电能转换为机械能，通过传动机构变速或变换运动方式后，拖动生产机械工作；控制设备是由各种控制电机、电器、电子元电机动力电机控制电机直流电机交流电机静止电机：变压器旋转电机件及控制计算机组成，用以控制电动机的运动，实现对生产机械运动的自动控制。
1-4 电机中涉及到哪些基本电磁定律？试说明它们在电机中的主要作用。
答：全电流定律：电生磁的定律，实现电磁转换；电磁感应定律：磁生电的定律，电磁转换；电磁力定律：电磁产生运动的定律，电动机原理。
1-5 如果感应电势的正方向与磁通的正方向符合左手螺旋关系，则电磁感应定律应写成dtd Ne Φ=，试说明原因。
答：应为电磁感应定律的描述是感应电动势的正方向与磁通方向符合右手螺旋关系时：dtd Ne Φ-=，即电动势总是阻碍磁通的变换。
因此当感应电动势的正方向与磁通方向符合右左手螺旋关系时，则产生的感应电动势为：dtd Ne Φ=。
第1章 练习题题解及答案1-1 在求取感应电动势时，式dt di Le L -=、式dt d e L ψ-=、式dtd Ne L Φ-=,以及Blv e =等式中，哪一个式子具有普遍的形式？这些式子分别适用什么条件？ 解：式dtd e L ψ-=是普遍的形式，此时是在感应电动势的正方向与磁链的正方向符合右手螺旋关系条件下； 式dtdiLe L -=适用于自感电动势，表示由于线圈中电流i 的变化使由i 产生的交链该线圈的磁链发生变化时所产生的电动势；式dtd Ne L Φ-=适用于线圈所有N 匝的磁通相同，均为Φ时，即Φ=N ψ的情况； 式Blv e =适用于运动电动势，且B 、l 、v 三者相互垂直，且符合右手定则。

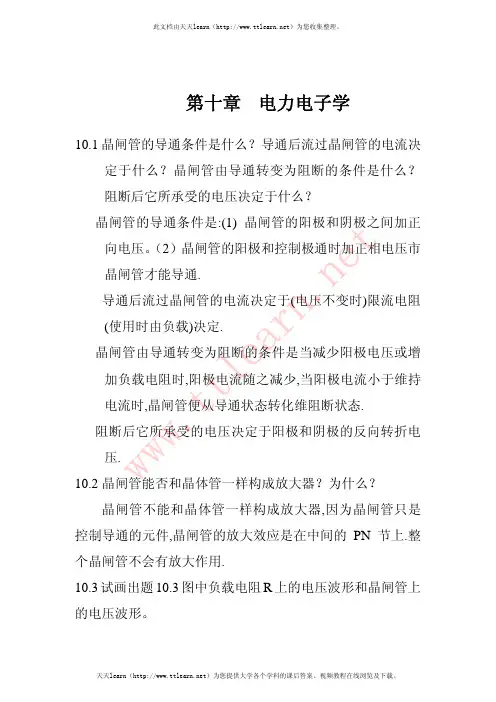

第十章 电力电子学10.1晶闸管的导通条件是什么？导通后流过晶闸管的电流决定于什么？晶闸管由导通转变为阻断的条件是什么？阻断后它所承受的电压决定于什么？晶闸管的导通条件是:(1) 晶闸管的阳极和阴极之间加正向电压。
（2）晶闸管的阳极和控制极通时加正相电压市晶闸管才能导通.导通后流过晶闸管的电流决定于(电压不变时)限流电阻(使用时由负载)决定.晶闸管由导通转变为阻断的条件是当减少阳极电压或增加负载电阻时,阳极电流随之减少,当阳极电流小于维持电流时,晶闸管便从导通状态转化维阻断状态.阻断后它所承受的电压决定于阳极和阴极的反向转折电压.10.2晶闸管能否和晶体管一样构成放大器？为什么？ 晶闸管不能和晶体管一样构成放大器,因为晶闸管只是控制导通的元件,晶闸管的放大效应是在中间的PN 节上.整个晶闸管不会有放大作用.10.3试画出题10.3图中负载电阻R 上的电压波形和晶闸管上的电压波形。
w ww .t tl ea rn .n et10.4 如题4 如题10.4图所示，试问：① 在开关S 闭合前灯泡亮不亮？为什么？ ② 在开关S 闭合后灯泡亮不亮？为什么？ ③ 再把开关S 断开后灯泡亮不亮？为什么？① 在开关S 闭合前灯泡不亮,因为晶闸管没有导通. ② 在开关S 闭合后灯泡亮,因为晶闸管得控制极接正电,导通. ③ 再把开关S 断开后灯泡亮,因为晶闸管导通后控制极就不起作用了.w ww .10.5如题10.5图所示，若在t1时刻合上开关S，在t2时刻断开S，试画出负载电阻R上的电压波形和晶闸管上的电压波形。
10.6晶闸管的主要参数有哪些？晶闸管的主要参数有①断态重复峰值电压U DRE:在控制极断路何竟闸管正向阻断的条件下,可以重复加在晶闸管两端的正向峰值电压,其数值规定比正向转折电压小100V.② 反向重复峰值电压U RRM :在控制极断路时,可以重复加在晶闸官元件上的反向峰值电压.③ 额定通态平均电流 (额定正向平均电流)I T .④ 维持电流I H :在规定的环境温度和控制极断路时,维持元件导通的最小电流. 10.7如何用万用表粗测晶闸管的好坏？良好的晶闸管,其阳极A 与阴极K 之间应为高阻态.所以,当万用表测试A-K 间的电阻时,无论电表如何接都会为高阻态,而G-K 间的逆向电阻比顺向电阻大.表明晶闸管性能良好. 10.8晶闸管的控制角和导通角是何含义？晶闸管的控制角是晶闸官元件承受正向电压起始到触发脉冲的作用点之间的点角度.导通角是晶闸管在一周期时间内导通得电角度.10.9 有一单相半波可控整流电路，其交流电源电压U 2=220V ,负载电阻R L =10 Ω,试求输出电压平均值U d 的调节范围,当α=π/3，输出电压平均值 U d 和电流平均值I d 为多少？并选晶闸管. U d =1/2π∫απ√2sinwtd(wt)=0.45U 2(1+cos α)/2=0.45*220(1+1)/2 =99V输出电压平均值U d 的调节范围0-99V当α=π/3时 U d = 0.45U 2(1+cos α)/2w ww .t tl ea rn .n et=0.45*220*（1+0.866）/2 =92.4V输出电压平均值 U d =92.4V电流平均值I d = U d /R L=92.4/10=9.24A 10.10续流二极管有何作用？为什么？若不注意把它的极性接反了会产生什么后果？续流二极管作用是提高电感负载时的单相半波电路整流输出的平均电压。
