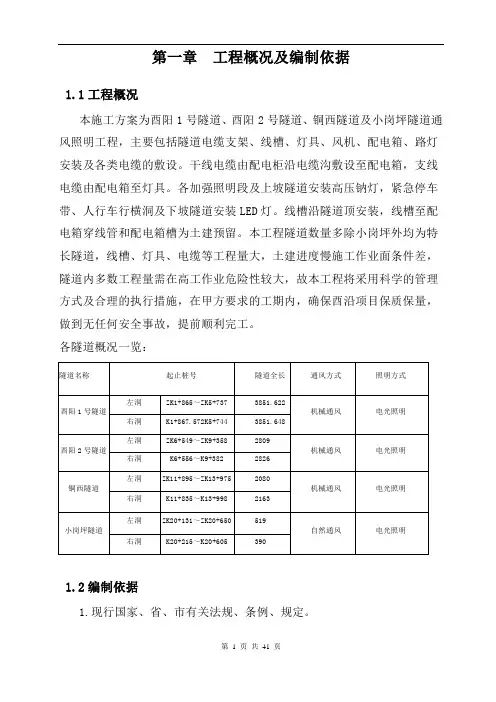

第一章 工程概况及编制依据

1.1工程概况

本施工方案为酉阳1号隧道、酉阳2号隧道、铜西隧道及小岗坪隧道通风照明工程，主要包括隧道电缆支架、线槽、灯具、风机、配电箱、路灯安装及各类电缆的敷设。干线电缆由配电柜沿电缆沟敷设至配电箱，支线电缆由配电箱至灯具。各加强照明段及上坡隧道安装高压钠灯，紧急停车带、人行车行横洞及下坡隧道安装LED灯。线槽沿隧道顶安装，线槽至配电箱穿线管和配电箱槽为土建预留。本工程隧道数量多除小岗坪外均为特长隧道，线槽、灯具、电缆等工程量大，土建进度慢施工作业面条件差，隧道内多数工程量需在高工作业危险性较大，故本工程将采用科学的管理方式及合理的执行措施，在甲方要求的工期内，确保酉沿项目保质保量，做到无任何安全事故，提前顺利完工。

各隧道概况一览：

隧道名称 起止桩号 隧道全长 通风方式 照明方式

酉阳1号隧道 左洞 ZK1+865～ZK5+737 3851.622

机械通风 电光照明

右洞 K1+867.572K5+744 3851.648

酉阳2号隧道 左洞 ZK6+549～ZK9+358 2809

机械通风 电光照明

右洞 K6+556～K9+382 2826

铜西隧道 左洞 ZK11+895～ZK13+975 2080

机械通风 电光照明

右洞 K11+835～K13+998 2163

小岗坪隧道 左洞 ZK20+131～ZK20+650 519

自然通风 电光照明

右洞 K20+215～K20+605 390

1.2编制依据

1.现行国家、省、市有关法规、条例、规定。

第 2 页 共 41 页

2.《建筑电气工程施工质量验收规范》 GB50303-2002

3.通风、电气施工图纸。

4.现场满足的施工条件。

5.本工程甲方指定的其他文件和指导意见。

6.根据劳务分包合同。

7.设计说明文件。

第二章 通风照明工程施工方案

高速公路机电工程施工总结

高速公路机电工程施工总结

高速公路机电工程施工总结

发表时间：2020-11-17T08:13:52.049Z 来源：《建筑学研究前沿》2020年17期 作者： 赵自召[导读] 结合内蒙古高速公路收费、监控、通信联网及ETC系统建设二期工程赤峰标段项目情况，介绍了工程概况、施工方案简述、工程质量及控制情况、安全生产情况及项目评价等内容。

陕西颐万建设工程有限公司 陕西西安 710000

摘要：结合内蒙古高速公路收费、监控、通信联网及ETC系统建设二期工程赤峰标段项目情况，介绍了工程概况、施工方案简述、工程质量及控制情况、安全生产情况及项目评价等内容。

关键词：高速公路，机电工程，施工总结

一、工程概况

（一）工程简介

内蒙古高速公路收费、监控、通信联网及ETC系统建设二期工程为内蒙古自治区东部锡林郭勒盟、赤峰市、通辽市、兴安盟、呼伦贝尔市已建及在建高速公路的收费、通信、监控系统的联网、非现金支付系统设计。本标段负责赤峰市所辖的范围。

赤峰境内已建高速公路有：赤峰市境内G16丹锡高速（赤峰-朝阳段、赤峰-大板段）、G45大广高速（赤峰-承德段、赤峰-通辽段赤峰管段）；在建高速公路：赤峰市境内G16丹锡高速公路（经棚-锡林浩特段）、G16丹锡高速公路（大板-经棚段）。

本工程从2017年6月8日正式开工建设，于2018年11月14日顺利交工。

（二）主要施工内容

1. 监控系统主要内容为赤峰中心设备、所辖路段外场情报板、CCTV系统、监控拼接屏、监控软件、高清快球摄像机、一体化高清枪机安装调试工作。

2. 通信系统工程主要内容由传输系统、综合业务接入及交换系统、配接设备、传输线路系统、机电设备电源系统、电源防雷与接地系统、机房设施监控系统、会议电视系统、通信管道等子系统构成。

3. 收费系统主要内容为所辖已建高速收费分中心及收费站系统及设备的改造和ETC系统的建设。包括收费分中心系统、收费站系统、ETC车道系统、防雷接地系统、车道与收费站之间的传输光电缆等系统设备安装调试。

高速公路机电系统解决方案

高速公路机电系统解决方案

高速公路机电系统全面解决方案

一、监控系统

监控系统采用先进的远程监控技术，采用模块化系统结构，采用星型组网方式，为业主提供一套高可靠性、高稳定性、高实时性、高联动性的先进的监控系统。

监控系统以监控（分）中心计算机系统为核心，附以功能强大的外场设备，实现对高速公路沿线的监控，对高速公路的安全高效运营提供科学的依据。

1、监控（分）中心

监控（分）中心是监控系统的指挥部，采集并处理外场设备的数据，紧急时依靠对数据的分析自动形成专家解决方案，并自动（手动）对外场设备下发指令。

监控（分）中心包括监控（分）中心局域网、监控软件、通信计算机、监控管理计算机、图形管理计算机、应用服务器、数据库服务器、闭路电视系统中心显示、控制及存储设备、模拟显示屏（地图板）、大屏幕投影设备、控制台、电源设备等。

监控（分）中心局域网采用10M/100M/1000M以太网，保证数据交换安全、快速。计算机可以实现互为双机热备份，当一台计算机出现故障时，另外一台计算机可以实现另外一台计算机的功能。

监控软件采用模块化结构，保证软件应用简单、维护方便、升级容易，并且业主可以根据自身实际情况进行进一步开发。监控（分）中心监控软件采用CS模式，管理结构简单，在服务器正常工程的前提下，任何一台客户机的故障均不会影响其它客户机正常工作。

通信计算机采用性能稳定的工业控制计算机，保证与外场设备的通信安全稳定。

数据库服务器采用先进的存储技术（如RAID）实现数据的双机备份，保证数据的安全存储。

闭路电视系统设备采用先进的显示、控制设备及存储设备，实现图像的显示清晰明亮，控制外场摄像机实时连续，存储图像容量大，时间长，压缩格式灵活。

模拟显示屏通过串行接口连接至交通监控计算机，智能接收交通监控计算机发送的数据，实时模拟显示高速公路运行的状况。

大屏幕投影系统采用先进的高亮度长寿命投影系统，将采集到的视频信号、局域网内计算机显示信号放大显示在大屏幕投影屏幕上，直观放大的显示需求信息，并且大屏幕投影系统可以与闭路电视系统和监控软件联动，实现自动切换异常视频信号。

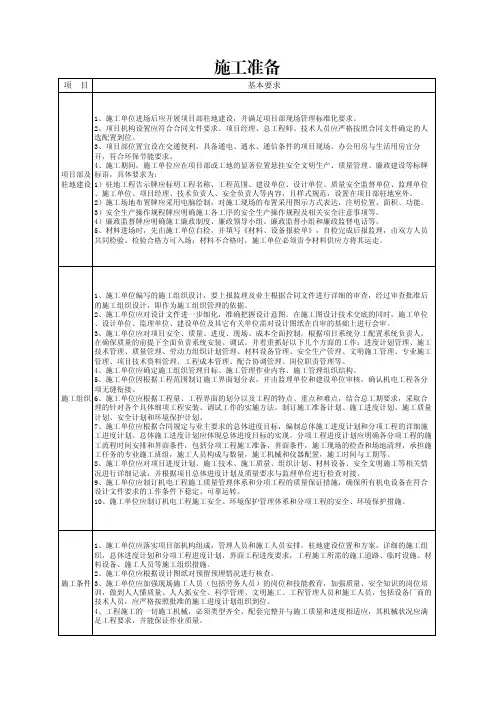

高速公路机电工程施工准备

高速公路机电工程施工准备

施工准备

项 目基本要求

项目部及

驻地建设 1、施工单位进场后应开展项目部驻地建设，并满足项目部现场管理标准化要求。

2、项目机构设置应符合合同文件要求。项目经理、总工程师、技术人员应严格按照合同文件确定的人

选配置到位。

3、项目部位置宜设在交通便利，具备通电、通水、通信条件的项目现场。办公用房与生活用房宜分

开，符合环保节能要求。

4、施工期间，施工单位应在项目部或工地的显著位置悬挂安全文明生产、质量管理、廉政建设等标牌

标语，具体要求为：

1）驻地工程告示牌应标明工程名称、工程范围、建设单位、设计单位、质量安全监督单位、监理单位

、施工单位、项目经理、技术负责人、安全负责人等内容，且样式规范，设置在项目部驻地室外。

2）施工场地布置牌应采用电脑绘制，对施工现场的布置采用图示方式表达，注明位置、面积、功能。

3）安全生产操作规程牌应明确施工各工序的安全生产操作规程及相关安全注意事项等。

4）廉政监督牌应明确施工廉政制度、廉政领导小组、廉政监督小组和廉政监督电话等。

5、材料进场时，先由施工单位自检，并填写《材料、设备报验单》，自检完成后报监理，由双方人员

共同检验。检验合格方可入场；材料不合格时，施工单位必须责令材料供应方将其运走。

施工组织 1、施工单位编写的施工组织设计，要上报监理及业主根据合同文件进行详细的审查，经过审查批准后

的施工组织设计，即作为施工组织管理的依据。

2、施工单位应对设计文件进一步细化，准确把握设计意图。在施工图设计技术交底的同时，施工单位

、设计单位、监理单位、建设单位及其它有关单位需对设计图纸在自审的基础上进行会审。

3、施工单位应对项目安全、质量、进度、现场、成本全面控制。根据项目系统分工配置系统负责人，

在确保质量的前提下全面负责系统安装、调试。并着重抓好以下几个方面的工作：进度计划管理、施工

技术管理、质量管理、劳动力组织计划管理、材料设备管理、安全生产管理、文明施工管理、专业施工

管理、项目技术资料管理、工程成本管理、配合协调管理、岗位职责管理等。
