皮带轴承更换操作方法

皮带机检修维护检修规程一、总则(一）适用范围本规程适用于 TD 型固定式平型、槽型皮带运输机的维护和检修。

其他型号皮带运输机亦可参照使用。

(二) 结构简述皮带运输机的主要部件有机架、托辊、滚筒、驱动装置、拉紧装置及皮带.在金属机架两端为滚筒,机架上、下设有多组托辊，皮带绕于两端滚简并支持于托辊上,通过驱动装置运转。

（三）技术性能常见皮带运输机性能见表1。

二、检修安全注意事项1、设备检修前必须严格办理设备检修手续（包括开据检修工作票、切断电源、清理物料、拉警告牌、开据动火证等）。

2、拆旧皮带或装新皮带，都要设专用工具拉住皮带一端，并且慢慢松动或提升,倾角皮带更换时,下部严禁站人。

3、架子检修吊装时，要保证吊装机具安全可靠。

4、检修完毕试车时,皮带上及靠近皮带人员，都离开后方可试车。

三、检修前的准备工作1、检修单位班组长组织班组检修施工人员对检修施工方案进行修前学习，并熟知检修的内容及目的,了解检修的类型，熟悉结构装配图、零部件图样及标准件明细表并落实检修工作票的开据情况。

2、准备好检修皮带机时常用的工具，工机具的准备情况由检修班组长实施准备。

3、准备好检修时需更换的设备材料,材料出库准备情况及实际尺寸由生产车间设备员认真核实，并要确认无误。

4、为避免设备附属装置的检修脱节，在制定检修并实施的同时,电气部分应同时进行修理，避免检修脱节，协调检修计划工作由生产车间设备管理人员负责。

5、为实现检修现场的文明检修,在一定区域内铺放的垫布及盖布要准备充分，对盛装螺栓及其它物品的容器，检修负责人实施准备.四、设备完好标准(一）零部件1、滚筒及附件、托辊、拉紧装置及输送带等齐全,质量符合要求。

2、操作信号、联锁装置、调节装置灵敏准确、安全保护装置齐全、完整、可靠.3、基础、机架稳固可靠，各部螺栓联接紧固、整齐，符合技术要求。

（二）运行性能1、运行平稳，无异常声音,皮带不出现跑偏现象，机架无异常震动。

2、生产能力达到设计能力或查定能力.3、润滑良好、油质符合要求,轴承温度符合规定。

皮带机跑偏的原因及处理方法皮带机是一种常见的输送设备，广泛应用于各种工业领域。

然而，在使用过程中，皮带机跑偏是一个常见的问题，它会导致设备的运行不稳定，甚至会造成设备的损坏。

本文将介绍皮带机跑偏的原因及处理方法。

一、皮带机跑偏的原因1.皮带张力不均匀：皮带张力不均匀是导致皮带机跑偏的主要原因之一。

当皮带张力不均匀时，会导致皮带在运行过程中产生偏移，从而导致皮带机跑偏。

2.皮带机安装不平整：皮带机的安装不平整也是导致皮带机跑偏的原因之一。

如果皮带机的安装不平整，会导致皮带在运行过程中产生偏移，从而导致皮带机跑偏。

3.皮带机负载不均衡：皮带机负载不均衡也是导致皮带机跑偏的原因之一。

当皮带机负载不均衡时，会导致皮带在运行过程中产生偏移，从而导致皮带机跑偏。

4.皮带机轴承损坏：皮带机轴承损坏也是导致皮带机跑偏的原因之一。

当皮带机轴承损坏时，会导致皮带在运行过程中产生偏移，从而导致皮带机跑偏。

二、皮带机跑偏的处理方法1.调整皮带张力：调整皮带张力是解决皮带机跑偏的有效方法之一。

在调整皮带张力时，应确保皮带张力均匀，以避免皮带在运行过程中产生偏移。

2.调整皮带机安装：调整皮带机安装也是解决皮带机跑偏的有效方法之一。

在调整皮带机安装时，应确保皮带机安装平整，以避免皮带在运行过程中产生偏移。

3.调整皮带机负载：调整皮带机负载也是解决皮带机跑偏的有效方法之一。

在调整皮带机负载时，应确保皮带机负载均衡，以避免皮带在运行过程中产生偏移。

4.更换皮带机轴承：更换皮带机轴承也是解决皮带机跑偏的有效方法之一。

在更换皮带机轴承时，应选择质量可靠的轴承，并确保轴承安装正确，以避免皮带在运行过程中产生偏移。

皮带机跑偏是一个常见的问题，但是通过调整皮带张力、调整皮带机安装、调整皮带机负载和更换皮带机轴承等方法，可以有效地解决皮带机跑偏问题，保证设备的正常运行。

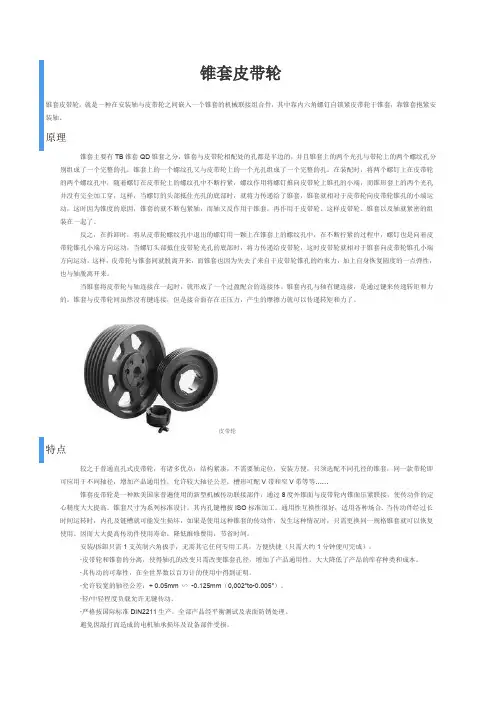

锥套皮带轮锥套皮带轮，就是一种在安装轴与皮带轮之间嵌入一个锥套的机械联接组合件，其中靠内六角螺钉自锁紧皮带轮于锥套，靠锥套抱紧安装轴。

原理锥套主要有TB锥套QD锥套之分，锥套与皮带轮相配处的孔都是半边的，并且锥套上的两个光孔与带轮上的两个螺纹孔分别组成了一个完整的孔，锥套上的一个螺纹孔又与皮带轮上的一个光孔组成了一个完整的孔。

在装配时，将两个螺钉上在皮带轮的两个螺纹孔中，随着螺钉在皮带轮上的螺纹孔中不断拧紧，螺纹作用将螺钉推向皮带轮上锥孔的小端，而锥形套上的两个光孔并没有完全加工穿，这样，当螺钉的头部抵住光孔的底部时，就将力传递给了锥套，锥套就相对于皮带轮向皮带轮锥孔的小端运动，这时因为锥度的原因，锥套的就不断包紧轴，而轴又反作用于锥套，再作用于皮带轮。

这样皮带轮、锥套以及轴就紧密的组装在一起了。

反之，在拆卸时，将从皮带轮螺纹孔中退出的螺钉用一颗上在锥套上的螺纹孔中，在不断拧紧的过程中，螺钉也是向着皮带轮锥孔小端方向运动，当螺钉头部抵住皮带轮光孔的底部时，将力传递给皮带轮，这时皮带轮就相对于锥套向皮带轮锥孔小端方向运动，这样，皮带轮与锥套间就脱离开来，而锥套也因为失去了来自于皮带轮锥孔的约束力，加上自身恢复圆度的一点弹性，也与轴脱离开来。

当锥套将皮带轮与轴连接在一起时，就形成了一个过盈配合的连接体。

锥套内孔与轴有键连接，是通过键来传递转矩和力的。

锥套与皮带轮间虽然没有键连接，但是接合面存在正压力，产生的摩擦力就可以传递转矩和力了。

皮带轮特点较之于普通直孔式皮带轮，有诸多优点：结构紧凑，不需要轴定位，安装方便，只须选配不同孔径的锥套，同一款带轮即可应用于不同轴径，增加产品通用性，允许较大轴径公差，槽形可配V带和窄V带等等……锥套皮带轮是一种欧美国家普遍使用的新型机械传动联接部件，通过8度外锥面与皮带轮内锥面压紧联接，使传动件的定心精度大大提高。

锥套尺寸为系列标准设计。

其内孔键槽按ISO标准加工。

通用性互换性很好，适用各种场合. 当传动件经过长时间运转时，内孔及链槽就可能发生损坏，如果是使用这种锥套的传动件，发生这种情况时，只需更换同一规格锥套就可以恢复使用。

皮带机维护常见故障处理及注意事项皮带机是一种常见的输送设备，广泛应用于矿山、建筑、化工、电力等行业。

为了确保皮带机的正常运行和延长其使用寿命，对皮带机进行定期的维护和故障处理十分重要。

下面将介绍皮带机的维护要点、常见故障处理和注意事项。

一、皮带机的维护要点1.润滑：定期给皮带机进行润滑，保持良好的润滑状态可以减少摩擦和磨损。

2.清洁：将皮带机内外的杂物、灰尘清除干净，确保设备的清洁工作环境。

3.调整：定期检查皮带机的张紧装置，确保皮带的正确张紧。

4.检查：定期检查皮带机的各个部件，如皮带、滚筒、传动装置等，及时发现问题并修复。

5.保养：根据使用情况，做好皮带机的定期保养工作，如更换磨损严重的部件，保证设备的正常运行。

二、常见故障处理1.皮带脱落：如果发现皮带脱落，应立即停机，并找到脱落原因。

可能是皮带张紧不当、滚筒出现故障等。

修复故障后重新安装皮带。

2.皮带断裂：如果皮带断裂，需要先停机，彻底停止电源，并找到断裂原因。

然后使用合适的方法修补或更换断裂的部分。

3.皮带漏料：如果出现皮带漏料现象，应检查皮带和胶板之间的密封情况。

如果发现胶板磨损或密封不良，需要及时更换或修复。

4.传动装置异常：如果传动装置异常，如颠簸、杂音等，应立即停机检查。

可能是皮带张紧不当、轴承磨损或链条松弛等。

及时修复或更换故障部件。

5.电气故障：如果发现电气故障，如电机无法启动、电流异常等，应立即停机，并检查电气线路和电机情况。

可能是接线松动、电机烧坏或电气元件损坏等。

修复或更换故障部件后重新运行。

三、注意事项1.在进行维护和故障处理时，必须先停机，切断电源，确保安全。

2.在进行修复和更换部件时，必须选择合适的工具和装备，按照操作规程进行操作。

3.定期对皮带机进行全面检查和维护，做到防患于未然。

4.学习和掌握正确的维护方法和故障处理技巧，提高维修效率和质量。

5.根据生产实际情况，对皮带机进行合理的保养和维护计划，确保设备的正常运行和延长使用寿命。
