emc powerpath Windows2003平台软件安装以及存储识别

  • 格式：doc
  • 大小：1.34 MB
  • 文档页数：19

1.1 Windows2003平台软件安装
1.1.1 PowerPath安装
1.1.1.1 安装需求
Supported Operating Systems Minimum Service Pack and Disk Space Required
Windows Server 2003 (32-bit) Windows Server 2003 (x64-bit) Windows Server 2003 (ia64-bit) Windows Server 2003 R2 (32-bit) Windows Server 2003 R2 (x64-bit) • Windows Server 2003 with SP1
• Microsoft MPIO framework version 1.16 or greater
• Free disk space required: 10 MB

1.1.1.2 安装流程
1) 在安装PowerPath之前，关闭所有的主机应用程序
2) 插入PowerPaht安装CD到CDROM,开始安装，首先选择安装语言环境，可选中文。
3) 因本次安装环境中没有连接 AX系列阵列，选“否”

4) 输入客户信息
5) 选择需要安装的一些阵列支持软件，因本次环境无其他阵列，选默认既可。

6) 点“安装”开始安装
7) 接着选“是”安装

8) 当提示输入EMC Licensing 时，输入24位的License Key,点击添加， 点击确定。在下
一个对话框里，点击完成, 将会提示你是否重起主机;
9) 重启后，可查看服务中“EMC PowerPath Service 4.6.1”为已启动，启动为自动。
1.1.2 Navisphere Agent/Cli安装
1.1.2.1 安装需求
OS Minimum hardware requirements Minimum software requirements

Windows Intel-compatible PC with 64 MB of RAM and at least 30 MB of free disk space OS
Microsoft Windows Server 2003 (32-bit and
64-bit) (SP1 or SP2)
Windows 2000 (SP4), Windows 2000 Advanced
Server 9SP4) and Windows Longhorn Server
(limited support).
Note: All utilities are supported on IA64 systems
as well. For iSCSI support, iSCSI initiator driver
should be of version 2.4 or higher. Longhorn
Server with MPIO enabled is not supported in
the current version.

1.1.2.2 安装流程

1) 以 Administrator用户登陆（确保有administrative 权限）
2) 插入Server Support CD（和盘阵一起到货）, 从主菜单中选择Install Products on Server
在Install Products 页中，选择Navisphere Host Agent;
安装图示如下，本次安装版本为6.26.0.20,点击“Next”

3) 默认安装目录为“ C:\Program Files\EMC\Navisphere Agent”点击“Next”，
4) 点击“Install”开始安装。
5) 安装成功。

6) 要求你创建agent.config文件，选“Create/Overwrite File”该文件用来存放CX3存储相关
SP地址信息。
7) 安装完后，可以到“服务”里查看“Navisphere Agent”服务是否启动。启动类型为“自动”
1.1.3 Windows主机识别PowerPath管理的设备
 主机认盘
计算机管理>磁盘管理>重新扫描磁盘
如果在这种方式下不能识别新添加的磁盘设备，那么需要重启主机

 检查磁盘路径, 正常结果CX3设备每个LUN有4个 path为alive状态；DMX3设备每
个LUN有2个 path为alive状态
通过命令行方式powermt display dev=all
通过图形方式
 保存EMC PowerPath的设备数据库文件：
powermt save
 手工恢复PowerPath通道
powermt restore
 手工检查PowerPath通道
powermt check
 监控PowerPath通道
powermt watch

合集下载

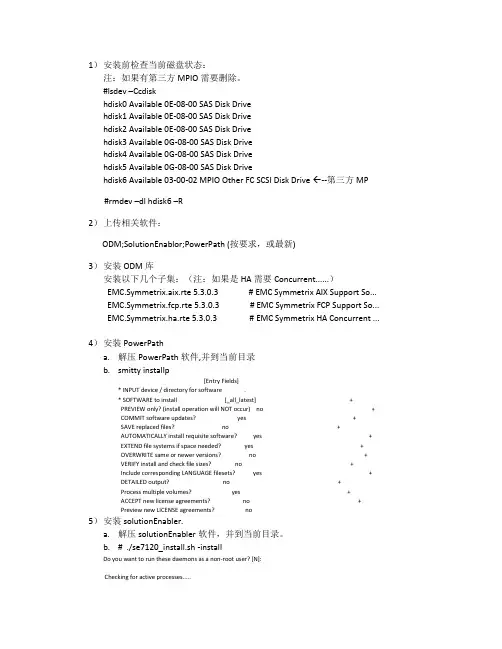

aix_PowerpathSolutionenabler安装

aix_PowerpathSolutionenabler安装

1）安装前检查当前磁盘状态：注：如果有第三方MPIO需要删除。

#lsdev –Ccdiskhdisk0 Available 0E-08-00 SAS Disk Drivehdisk1 Available 0E-08-00 SAS Disk Drivehdisk2 Available 0E-08-00 SAS Disk Drivehdisk3 Available 0G-08-00 SAS Disk Drivehdisk4 Available 0G-08-00 SAS Disk Drivehdisk5 Available 0G-08-00 SAS Disk Drivehdisk6 Available 03-00-02 MPIO Other FC SCSI Disk Drive --第三方MP#rmdev –dl hdisk6 –R2）上传相关软件：ODM;SolutionEnablor;PowerPath (按要求，或最新)3）安装ODM库安装以下几个子集：（注：如果是HA需要Concurrent......）EMC.Symmetrix.aix.rte 5.3.0.3 # EMC Symmetrix AIX Support So...EMC.Symmetrix.fcp.rte 5.3.0.3 # EMC Symmetrix FCP Support So...EMC.Symmetrix.ha.rte 5.3.0.3 # EMC Symmetrix HA Concurrent ...4）安装PowerPatha.解压PowerPath软件,并到当前目录b.smitty installp[Entry Fields]* INPUT device / directory for software .* SOFTWARE to install [_all_latest] +PREVIEW only? (install operation will NOT occur) no +COMMIT software updates? yes +SAVE replaced files? no +AUTOMATICALLY install requisite software? yes +EXTEND file systems if space needed? yes +OVERWRITE same or newer versions? no +VERIFY install and check file sizes? no +Include corresponding LANGUAGE filesets? yes +DETAILED output? no +Process multiple volumes? yes +ACCEPT new license agreements? no +Preview new LICENSE agreements? no5）安装solutionEnabler.a.解压solutionEnabler软件，并到当前目录。

EMC实施文档

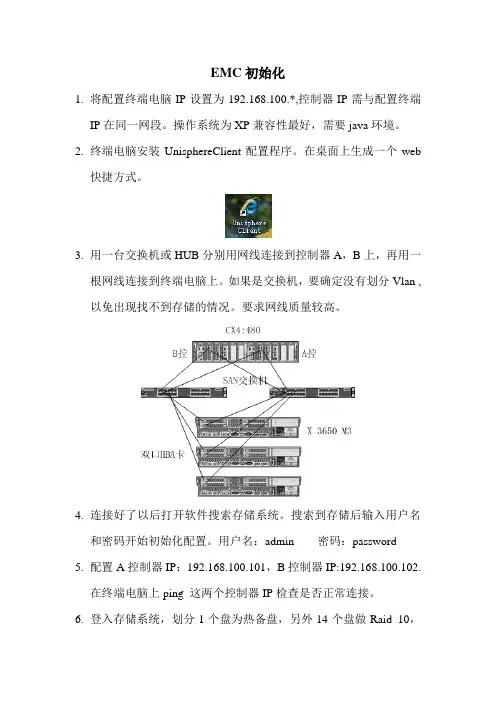

EMC实施文档

EMC初始化1.将配置终端电脑IP设置为192.168.100.*,控制器IP需与配置终端IP在同一网段。

操作系统为XP兼容性最好，需要java环境。

2.终端电脑安装UnisphereClient配置程序。

在桌面上生成一个web快捷方式。

3.用一台交换机或HUB分别用网线连接到控制器A，B上，再用一根网线连接到终端电脑上。

如果是交换机，要确定没有划分Vlan ,以免出现找不到存储的情况。

要求网线质量较高。

4.连接好了以后打开软件搜索存储系统。

搜索到存储后输入用户名和密码开始初始化配置。

用户名：admin 密码：password5.配置A控制器IP：192.168.100.101，B控制器IP:192.168.100.102.在终端电脑上ping 这两个控制器IP检查是否正常连接。

6.登入存储系统，划分1个盘为热备盘，另外14个盘做Raid 10，为了提高性能，其中7个盘划到控制器A管理，另7个盘控制器B管理。

7.划分了14个LUN，每个LUN 100G。

按实际应用实例调整最佳数据块大小。

8.开始磁盘阵列条带化。

（需要较长时间1天左右）9.服务器主机安装HostAgent，PowerPath。

rpm –ivh HostAgent*service hostagent startrpm -ivh PowerPath*首次可用：service PowerPath start/etc/init.d/ PowerPath start(注意PowerPath大小写)reboot重启完后Emcpreg -install要求输入License 回车两次reboot10.控制器端配置点击向右箭头符号将发现的主机添加到storage group 1中去添加主机的标示IP，主机名可不用修改，它会根据服务器主机的配置名称自动更新到控制器上。

11.注册主机点击右键，查看连接状态，注册主机。

12.R eboot服务器主机，logout EMC管理端。

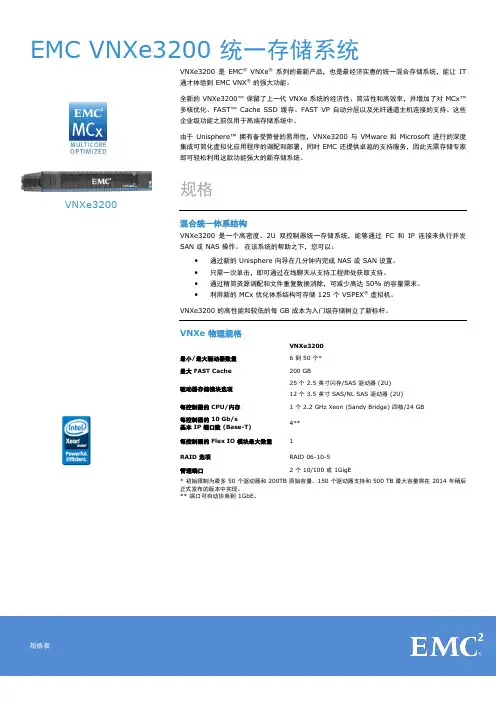

EMCVNXe3200

EMCVNXe3200

VMWARE 集成
针对文件和数据块的 VMware vStorage API for Array Integration (VAAI)： 利用更高效的、 基于阵列的操作 VASA 改善性能
vStorage API for Storage Awareness (VASA)；为 VMware 管理员提供存储识别能力
交流电压为 100 伏时最大 2.5 安，交流 电压为 200 伏时 最大 1.3 安
最大 250 伏安 （240 瓦）
满负载时最低 0.98，低压
最大 8.64 x 105 焦耳/小时（820 Btu/小时）
每个电源配 15 安 保险丝，双相
VNXe3200 扩展存储模块 （25 个 2.5 英寸 驱动器）
EMC VNXe3200 统一存储系统
VNXe3200 是 EMC® VNXe® 系列的最新产品，也是最经济实惠的统一混合存储系统，能让 IT 通才体验到 EMC VNX® 的强大功能。
全新的 VNXe3200™ 保留了上一代 VNXe 系统的经济性、简洁性和高效率，并增加了对 MCx™ 多核优化、FAST™ Cache SSD 缓存、FAST VP 自动分层以及光纤通道主机连接的支持。这些 企业级功能之前仅用于高端存储系统中。
的传输速率
260 MB/s
260 MB/s
97 MB/s
150 MB/s
SP 和缓冲区之间 600 MB/s
的传输速率
（最高）
600 MB/s （最高）
600 MB/s （最高）
600 MB/s （最高）
3.5 毫秒
3.4 毫秒
平均寻道时间
无
无
（读取） 4.0 毫秒
（读取） 3.9 毫秒
win2008下连接EMC VNX5100及POWERPATH设置

win2008下连接EMC VNX5100及POWERPATH设置

• 作为 EMC Secure Remote Support (ESRS) IP Client，该客户端必须是 Windows 主 机，而不能是服务器（即，它不能向系统数据端口发送 I/O）。
◆ 您必须具有与系统管理端口位于同一网络中的 Unisphere Server，它带有受支持的 Internet 浏览器。Unisphere Server 取代了 Navisphere Management Server。该主机 还可以是服务器或 Unisphere 管理工作站（之前称作 Navisphere 脱离阵列管理工作 站）。有关受支持的 Internet 浏览器，请参阅 EMC 在线支持网站上的 Unisphere 发 行说明。
• 有关在外部系统上配置您的 HBA 和安装 Windows 操作系统的信息，请参阅 EMC 在线 支持网站上提供的相应的 Windows HBA 指南：
• Windows Environment 中 EMC 主机与 Emulex 光纤通道主机总线适配器 (HBA) 和 聚合网络适配器 (CNA) 的连接性
重要信息： 如果要配置系统与 ESX Server 或 Hyper-V Server 的连接，您必须在执行本文档中的步骤之 前，将 ESX Server 或 Hyper-V Server 连接到系统。有关连接 ESX Server 或 Hyper-V Server 的信息， 请生成新的文档并选择相应的 ESX Server 或 Hyper-V Server 版本。
• Windows Environment 中 EMC 主机与 QLogic 光纤通道和 iSCSI 主机总线适配器 (HBA) 和聚合网络适配器 (CNA) 的连接性
• Windows Environment 中 EMC 主机与 Brocade 光纤通道和主机总线适配器 (HBA) 和聚合网络适配器 (CNA) 的连接性
