Huawei OceanStor 5500V3&5600V3存储系统基础存储业务实施方案(适用于V300R001)OceanStor V3系列存储系统是华为技术有限公司根据存储系统应用现状和未来发展趋势，开发的新一代中高端存储产品，旨在满足大中型企业用户对存储系统更高级别的性能、效率、数据安全、扩展性和管理简便性的要求。

文档说明：通过配置存储空间可将存储系统提供的存储空间划分为多个LUN并映射给应用服务器，使应用服务器对存储系统提供的存储空间能够进行读写操作。

一、数据准备在正式操作前，请按照下面的表格进行数据准备，并将实际值填入“实际值”列。

二、配置基础存储业务通过基础存储业务的配置，可以将存储系统提供的存储空间划分为多个LUN，并映射给应用服务器，使应用服务器能够使用存储系统提供的存储空间。

2.1 配置流程配置流程介绍了存储空间的总体配置步骤，通过流程图可以了解配置存储空间时需要遵循的业务配置逻辑。

2.2登录DeviceManagerDeviceManager是华为技术有限公司开发的集成存储管理软件。

存储系统出厂时，DeviceManager管理软件已经加载在存储系统中。

在任意一台与存储系统连接的维护终端上，通过浏览器访问存储系统控制器的管理网口IP地址，使用本地用户名或域用户名，可以登录DeviceManager管理界面。

操作步骤：步骤1 在维护终端运行IE浏览器。

步骤2 在地址栏中输入“https://XXX.XXX.XXX.XXX:8088”并按“Enter”。

说明:A、“XXX.XXX.XXX.XXX”代表存储系统管理网口的IP地址。

B、浏览器可能会提示网站的安全证书有问题，此时只要确认IP地址正确，您仍然可以选择忽略该提示并继续访问存储系统。

步骤3 可选: 设置登录方式以及语言类型。

1. 单击“高级”。

2. 在“认证模式”中选择登录方式。

A、本地用户：通过本地认证登录存储系统。

华为S T S T存储配置 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】S2200、S2600T存储简单配置1、配置流程配置流程介绍了存储空间的总体配置步骤，通过流程图可以了解配置存储空间时需要遵循的业务配置逻辑。

存储空间的配置流程如图所示。

图：配置存储空间流程表：配置存储空间各步骤说明2、详细配置1、将外置设备通过网线连接到存储控制器的管理口，两个控制器的IP 分别为：控制器1：192.168.128.101控制器2：192.168.128.102将外接设备IP地址设置为跟管理口的IP地址同一网段，然后PING通管理口IP地址，打开浏览器输入管理口的IP地址。

就会提示你要安装JAVA7跟华为的OceanStor ISM V100R006的存储管理软件。

安装完之后外接设备的桌面会出现该图标2、安装完之后点击桌面的OceanStor ISM V100R006进入存储系统界面。

点击系统——发现设备3、输入用户名跟密码，下面的指定IP是自动发现的用户名：admin密码：Admin@storage4、点击确认之后如果用户名跟密码、IP输入正确就会正常进入系统5、点击存储资源——RAID组——创建6、选择RAID级别以及加入阵列的磁盘数，土地资源局这边是选择11块硬盘做RAID5然后一块硬盘做hotspare7、在点击上方的确定之后会出现下方这张图，是提示你无热备盘，是否继续，这里点击继续之后，会有一个警告。

你根据警告提示先做好热备盘然后把警告清除掉。

8、做热备盘，点击RAID组，然后点击管理热备盘。

这里记得要执行2操作做完热备之后点确定，然后请清除掉警告。

9、创建LUN（卷）点击存储资源——LUN——创建LUN创建LUN的名称、容量然后点击确定。

这里的归属控制器无需更改。

默认是控制器A。

创建成功后点击关闭10、创建主机组点击映射——主机组——创建主机组11、创建主机点击映射——主机。

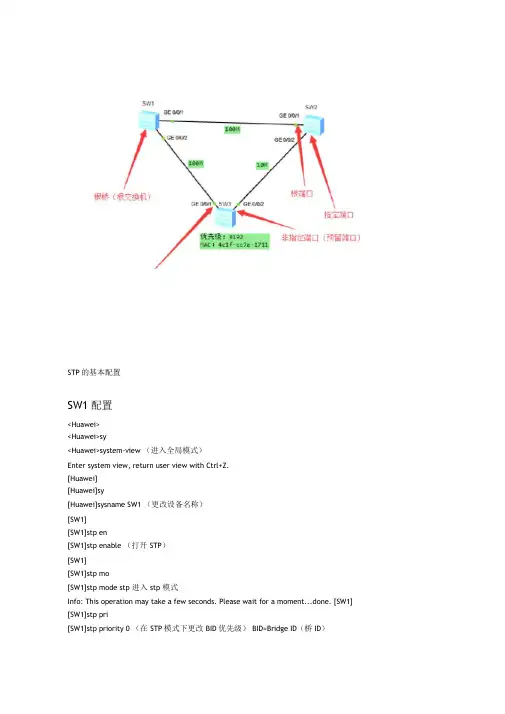

STP的基本配置SW1配置<Huawei><Huawei>sy<Huawei>system-view （进入全局模式）Enter system view, return user view with Ctrl+Z.[Huawei][Huawei]sy[Huawei]sysname SW1 （更改设备名称）[SW1][SW1]stp en[SW1]stp enable （打开STP）[SW1][SW1]stp mo[SW1]stp mode stp 进入stp 模式Info: This operation may take a few seconds. Please wait for a moment...done. [SW1] [SW1]stp pri[SW1]stp priority 0 （在STP模式下更改BID优先级）BID=Bridge ID（桥ID）[SW1][SW1]dis[SW1]display this （查询当前配置）#sysname SW1#stp mode stpstp instance 0 priority 0# cluster enable ntdp enable ndp enable#drop illegal-mac alarm# return[SW1][SW1]dis[SW1]display s[SW1]display stp （查询STP）------ [CIST Global Info][Mode STP]CIST Bridge :0 .4c1f-cc38-7c04 （桥ID 优先级和MAC）Config Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20 Active Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20 CIST Root/ERPC :0 .4c1f-cc38-7c04 / 0CIST RegRoot/IRPC :0 .4c1f-cc38-7c04 / 0CIST RootPortId :0.0BPDU-Protection :DisabledTC or TCN received :7TC count per hello :0STP Converge Mode :NormalTime since last TC :0 days 0h:1m:1sNumber of TC :7Last TC occurred :GigabitEthernet0/0/2[Port1（Ethernet0/0/1）][DOWN]Port ProtocolPort RolePort PriorityPort Cost（Dot1T ）:Enabled:Disabled Port:128:Config=auto / Active=200000000Designated Bridge/Port :0.4c1f-cc38-7c04 / 128.1Port Edged Point-to-point Transit Limit Protection Type:Config=default /Active=disabled :Config=auto / Active=false :147 packets/hello-time :NonePort STP Mode :MSTP Port Protocol Type :Config=auto / Active=dot1sBPDU EncapsulationPortTimesTC or TCN sendTC or TCN received:Config=stp / Active=stp :Hello 2s MaxAge 20s FwDly 15s RemHop 20 :0 :0 BPDU Sent :0TCN: 0, Config: 0, RST: 0, MST: 0BPDU Received :0TCN: 0, Config: 0, RST: 0, MST: 0--- [Port2(Ethernet0/0/2)][DOWN] ----Port Protocol TC or TCN send :0TC or TCN received :0 :EnabledPort Role:Disabled Port Port PriorityPort Cost(Dot1T )Designated Bridge/Port Port Edged Point-to-point Transit Limit :128 :Config=auto / Active=200000000 :0.4c1f-cc38-7c04/ 128.2 :Config=default / Active=disabled Protection Type Port STP ModePort Protocol TypeBPDU EncapsulationPortTimes TC or TCNsend TC or TCNreceived:Config=auto / Active=false :147packets/hello-time:None:MSTP :Config=auto / Active=dot1s :Config=stp / Active=stp :Hello 2s MaxAge 20s FwDly 15s RemHop 20 :0 :0 BPDU Sent :0 TCN: 0, Config: 0, RST: 0, MST: 0BPDU Received :0Port ProtocolPort RolePort PriorityPort Cost(Dot1T ):Enabled :Disabled Port :128 :Config=auto / Active=200000000 Port Edged Point-to-point Transit LimitProtection Type Port STP Mode PortProtocol Type:Config=default / Active=disabled :Config=auto / Active=false :147 packets/hello-time :None :MSTP :Config=auto / Active=dot1s PortTimes :Hello 2s MaxAge 20s FwDly 15s RemHop 20TCN: 0, Config: 0, RST: 0, MST: 0[Port3(Ethernet0/0/3)][DOWN] ----Designated Bridge/Port :0.4c1f-cc38-7c04 / 128.3BPDU Encapsulation :Config=stp / Active=stpBPDU Sent :0TCN: 0, Config: 0, RST: 0, MST: 0[SW1][SW1]q<SW1><SW1>save (保存配置)The current configuration will be written to the device.Are you sure to continue?[Y/N]yInfo: Please input the ( *.cfg, *.zip ) [vrpcfg.zip]:Mar 15 2017 19:47:02-08:00 SW1 %%01CFM/4/SAVE(l)[0]:The user chose Y when decidi ng whether to save the configuration to the device.<SW1>SW2配置<Huawei><Huawei>sy<Huawei>system-viewEnter system view, return user view with Ctrl+Z. [Huawei][Huawei]sy[Huawei]sysname SW2[SW2][SW2]stp en[SW2]stp enable[SW2][SW2]stp mode st[SW2]stp mode stpInfo: This operation may take a few seconds. Please wait for a moment...done. [SW2] [SW2]stp pri[SW2]stp priority 4096[SW2][SW2]dis[SW2]display this# sysname SW2# stp mode stp stp instance 0 priority 4096# cluster enable ntdp enable ndp enable#drop illegal-mac alarm# return [SW2] [SW2] [SW2]dis[SW2]display st[SW2]display stp------ [CIST Global Info][Mode STP]CIST BridgeConfig TimesActive TimesCIST Root/ERPC CIST RegRoot/IRPC CIST RootPortId BPDU-Protection TC or TCN received TC count per hello :4096 .4c1f-cc3a-0520:Hello 2s MaxAge 20s FwDly 15s MaxHop 20 :Hello 2s MaxAge 20s FwDly 15s MaxHop 20 :0 .4c1f-cc38-7c04 / 20000:4096 .4c1f-cc3a-0520 / 0:128.23:Disabled:42:0STP Converge Mode :NormalTime since last TC :0 days 0h:1m:41sNumber of TC Last TC occurred:10:GigabitEthernet0/0/1[Port1(Ethernet0/0/1)][DOWN]Port Protocol Port RolePort Priority Port Cost(Dot1T ):Enabled:Disabled Port:128:Config=auto / Active=200000000Designated Bridge/Port :4096.4c1f-cc3a-0520 / 128.1Port Edged Point-to-point Transit Limit Protection Type:Config=default /Active=disabled :Config=auto / Active=false :147 packets/hello-time :NoneSW3配置<Huawei>sy<Huawei>system-viewEnter system view, return user view with Ctrl+Z.[Huawei][Huawei]sy[Huawei]sysname SW3[SW3][SW3]stp en[SW3]stp enable[SW3][SW3]stp mo[SW3]stp mode st[SW3]stp mode stpInfo: This operation may take a few seconds. Please wait for a moment...done. [SW3] [SW3]stp pri[SW3]stp priority 8192[SW3][SW3]dis[SW3]display this# sysname SW3#stp mode stpstp instance 0 priority 8192#cluster enablentdp enablendp enable#drop illegal-mac alarm#return[SW3][SW3]q<SW3><SW3><SW3><SW3>saThe current configuration will be written to the device.Are you sure to continue?[Y/N]yInfo: Please input the ( *.cfg, *.zip ) [vrpcfg.zip]:Mar 15 2017 20:22:45-08:00 SW3 %%01CFM/4/SAVE(l)[0]:The user chose Y when decidi ng whether to save the configuration to the device.Now saving the current configuration to the slot 0.Save the configuration successfully.<SW3><SW3>。

华为S5500T配置过程：
华为存储：
A：：维护口
账号：admin
密码：Admin@storage
本次实施共计创建2个raid组，分为3个lun，其中数据库4T，其余两个均为虚拟化使用。

本次sas盘15个，nl sas 盘5个。

都做raid5，且有一块全局热备盘。

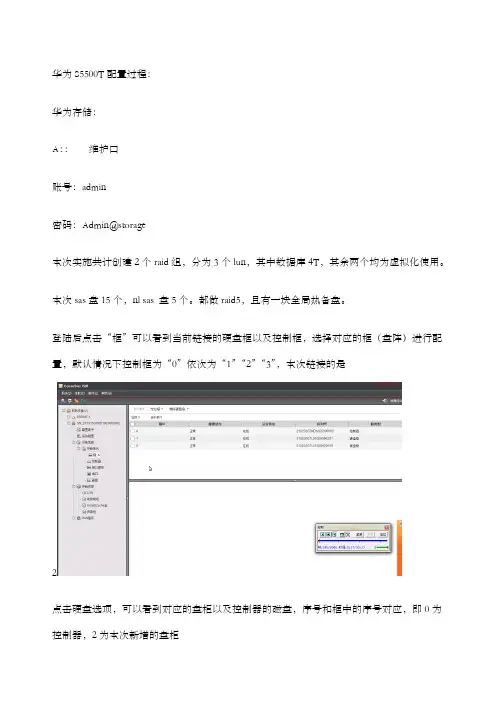

登陆后点击“框”可以看到当前链接的硬盘框以及控制框，选择对应的框（盘阵）进行配置，默认情况下控制框为“0”依次为“1”“2”“3”，本次链接的是
2
点击硬盘选项，可以看到对应的盘柜以及控制器的磁盘，序号和框中的序号对应，即0为控制器，2为本次新增的盘柜
设置热备盘，因本次有sas盘和nl sas盘，共建2个raid组，所以有两个热备盘，通常选择该类磁盘的最后一个盘为热备盘。

右键设置为热备
点击块存储池，进行raid的配置，创建raid组
为新建的raid组起名称，选择raid级别，以及磁盘。

本次为所有，点击确定。

创建第二个nl sas阵列。

为
raid5
查看新建的两个raid组磁盘情况：首先是sas盘的raid
然后是nl sas的raid
接下来开始划分lun，点击lun-创建-新建-选择对应的raid组-名称-大小首先为数据库创建一个4T的lun。

剩余的都分给esxi使用。

将nl sas创建一个lun给esxi使用：
至此lun划分已经完成，将划分好的lun映射给对应主机即可。

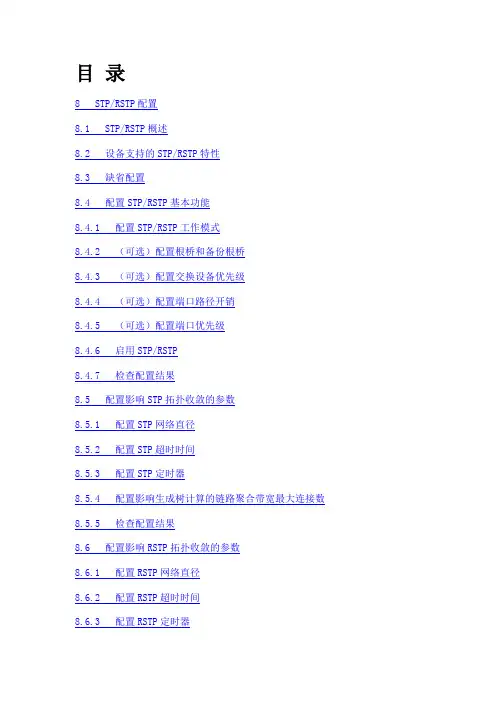

目录8 STP/RSTP配置8.1 STP/RSTP概述8.2 设备支持的STP/RSTP特性8.3 缺省配置8.4 配置STP/RSTP基本功能8.4.1 配置STP/RSTP工作模式8.4.2 （可选）配置根桥和备份根桥8.4.3 （可选）配置交换设备优先级8.4.4 （可选）配置端口路径开销8.4.5 （可选）配置端口优先级8.4.6 启用STP/RSTP8.4.7 检查配置结果8.5 配置影响STP拓扑收敛的参数8.5.1 配置STP网络直径8.5.2 配置STP超时时间8.5.3 配置STP定时器8.5.4 配置影响生成树计算的链路聚合带宽最大连接数8.5.5 检查配置结果8.6 配置影响RSTP拓扑收敛的参数8.6.1 配置RSTP网络直径8.6.2 配置RSTP超时时间8.6.3 配置RSTP定时器8.6.4 配置影响生成树计算的链路聚合带宽最大连接数8.6.5 配置端口的链路类型8.6.6 配置端口的最大发送速率8.6.7 配置设备执行MCheck操作8.6.8 配置边缘端口和BPDU报文过滤功能8.6.9 检查配置结果8.7 配置RSTP保护功能8.7.1 配置交换设备的BPDU保护功能8.7.2 配置交换设备的TC保护功能8.7.3 配置端口的Root保护功能8.7.4 配置端口的环路保护功能8.7.5 检查配置结果8.8 配置设备支持和其他厂商设备互通的参数8.9 维护STP/RSTP8.9.1 清除STP/RSTP统计信息8.9.2 监控STP/RSTP拓扑变化统计信息8.10 配置举例8.10.1 配置STP功能示例8.10.2 配置RSTP功能示例8 STP/RSTP配置介绍STP/RSTP的基本知识、配置方法和配置实例。

∙8.1 STP/RSTP概述STP/RSTP可阻塞二层网络中的冗余链路，将网络修剪成树状，解决交换网络中的环路问题。

∙8.2 设备支持的STP/RSTP特性本章节从STP/RSTP的配置逻辑角度介绍设备支持的STP/RSTP特性。

SmartLi SeriesIntroductionFeatures & ValueSmartLi 3.0 STSmartLi is a battery energy storage system developed by Huawei for UPS, which has the features of safety and reliability, long lifespan, space saving and easy maintenance. LFP is the safest cell of Li-ionbattery. The unique active current balance control technology supports the mix use of new and old batteries, which reduces Capex (Capital Expenditure). Three-level BMS system realizes intelligent battery management with Huawei UPS and Network management system, which reduces Opex (Operating Expense).Reliable •Long cycle lifespan, cycle lifetime can be up to 5000times •Highly stable LFP cell, no fire after thermal runaway •Three-level BMS system ensures reliability•Battery Module-level fire extinguishing, precise and quick fire fightingEfficient•High power density, saving 70% footprint•Smart BMS system, saving 80% routine O&M costs Simple•Active current balance control, supporting new and old battery cabinets mixed using, flexible to expand•Smart active voltage balance control, Battery strings of different numbers of lithium batteries can be connected in parallel ①•Automatic grouping and capacity check, reducing manual capacity test costs and avoiding power failure risks①If a single module is faulty, remove the faulty module and connect the other modules in series to restart the system.•Data centers in headquarter or disaster recovery data centers •Internet data centers•Large cloud computing data centersApplication ScenariosBattery Module and Cabinet SpecificationsCellModule Full Cabinet Half Cabinet Configuration Single cell 20S3P 2 groups 1 group Nominal Capacity 27Ah 81Ah 162Ah 81Ah Capacity for calculating the backup time 25.5Ah 76.5Ah 153Ah 76.5Ah Nominal Voltage3.2Vdc64Vdc512Vdc(8+8)448Vdc(7+7)384Vdc(6+6)512Vdc(8+0)448Vdc(7+0)384Vdc(6+0)Charging Voltage 3.4Vdc 68Vdc 544Vdc(8+8)476Vdc(7+7)408Vdc(6+6)544Vdc(8+0)476Vdc(7+0)408Vdc(6+0)Dimension(W*D*H: mm)21*100*140210*765*160600*850*2000600*850*2000Weight605g50kg1000kg@7+7650kg@7+0System Specifications②The backup time is calculated based on the capacity 68.54 kWh and the capacity under different backup time or discharge rates.68.54kWh=25.5Ah*3*2*3.2V*20*7 (The battery cell is 27 Ah. The margin is calculated based on the reserved 25.5 Ah. For details, refer to the battery cell certification report.)ItemDescriptionBasic ParametersProduct Model SmartLi Battery Cell Material LiFePO4(6C)Charging Current ≤ 1C, 0.5C by default Maximum discharge current (battery module)459AMaximum discharge current (battery cabinet)630A （6+6）（7+7）（8+8），315A （6+0）（7+0）（8+0）Cycle Life 5000 cycles @ 50% DODNominal Capacity 162Ah / 82.94kWh （8+8）；162Ah / 72.57kWh （7+7）；162Ah / 62.20kWh （6+6）；Capacity for calculating the backup time ②153Ah / 78.33kWh （8+8）；153Ah / 68.54kWh （7+7）；153Ah / 58.75kWh （6+6）；Weight1100kg （8+8）；1000kg （7+7）；900kg （6+6）Dimension (W*D*H)600mm*850mm*2000mm Self Discharge ≤5% (0-30℃/3 months)Fire protectionModule-levelCommunication Interface FE, RS485, Dry contactsProtection Over temperature, over current, short circuit, over charge/discharge, etc.Design Life 15 yearsCertification UL1642，UL1973, UN38.3, UL9540A, IEC62619，IEC62133, ,IEC62477, IEC62040Compatibility Huawei UPS, third-party UPS/HVDCDischarge capability 300 kW@10 minutes or 200 kW@15 minutes (7+7, 20-30°C)IP Protection Level IP21 according to IEC60529 standard EnvironmentStorage Temperature 0ºC -40ºC Transportation Temperature-40ºC to 60ºCOperating Temperature 0ºC -40ºC (20-25°C is recommended)Relative Humidity 5% -95%Max. Operating Altitude0 -4000m. Derating is required if the altitude exceeds 1000 m*Monitoring……NetEcoUPS…………Network managementThird-level SBCU systemIntelligent battery management module (Built-in second-levelBCU system)Intelligent battery management module (Built-in second-levelBCU system)Battery module (Built-in first-level BMU)Battery module (Built-in first-levelBMU)Battery module(Built-in first-level BMU)Battery module (Built-in first-levelBMU)Battery module (Built-in first-level BMU)Battery module(Built-in first-levelBMU)Battery module (Built-in first-level BMU)Battery module(Built-in first-levelBMU)MonitoringBMU BCU SBCU MonitoredObject Battery Pack Battery Rack SystemFunction Description •Measure the cell voltage,temperature.•Electrochemical cell voltageequalization;•Communicates with the BMS.•Save the battery modulefault information•Manages all BMUs•Collects statistics onthe battery voltage,temperature, SOC,and SOH, and reportsthe statistics to theSBCU.•Detects the chargeand dischargecurrents of batterystrings to adjust theparallel currentsharing.•Protects the hardwareand batteries againstexceptions,disconnects the loopin a timely mannerwhen an exceptionoccurs, and reportsthe exception to theSBCU.•Save the batterycabinet faultinformation.•Displays the total voltage,SOC, SOH, current, andtemperature of the batterysystem, and batteryinformation of each batterycabinet.•Receives commonparameters reported by eachBCU and saves local data.•Receives alarms andprotection events reported bythe BCU and saves the eventslocally.•Communicates with the UPS,provides human-machineinteraction, communicationsports, and permissionmanagement for local andremote operations, setsbattery management systemparameters, and upgradesprograms.Measurement Parameter Cell voltage Cabinet Voltage System Voltage Cell temperature Cabinet Current System CurrentMeasurement Precision ±0.01V (Cell voltage)±2℃(Cell temperature)±0.3V (Module voltage)±2% (current＞40A); 3A(current＜40A)±1% (voltage)±5% ( SOC )Display information Battery Module Cell Voltage Battery Cabinet Voltage Battery System Voltage Battery Module SOH Battery Cabinet Current Battery System Current Battery Module SOC Battery Cabinet SOC Battery System SOCBattery Module Maximum CellVoltage Battery Cabinet SOH Battery System SOH Battery Module Minimum CellVoltageBattery CabinetMaximum Cell VoltageBattery System Maximum CellVoltageBattery Module Maximum CellTemperatureBattery CabinetMinimum Cell VoltageBattery System Minimum CellVoltageBattery Module Minimum CellTemperatureBattery CabinetMaximum CellTemperatureBattery System Maximum CellTemperatureBattery CabinetMinimum CellTemperatureBattery System Minimum CellTemperatureDischarge Times Battery CapacityDischarge Capacity Discharge TimesDischarge CapacityProtection FunctionAlarm Type Alarm Description Alarm CauseAlarm AcknowledgmentTimeSolutionBattery charge protection Battery charging lowtemperature protectionThe battery temperature is lowerthan 0°C.30 secondsAlarm, charging stop Battery chargeovertemperature protection 1The battery temperature exceeds60°C.30 secondsBattery overvoltageprotection 1The battery voltage is higher than3.65 V. 1 secondStop chargingBattery string overvoltageprotection 1The battery string voltage isgreater than 3.525NV. 1 secondBattery cluster overvoltageprotection 1The battery string voltage isgreater than 3.525NV. 1 secondBattery overvoltageprotection 2The battery voltage is higher than3.9 V. 1 secondDisconnect the battery switch. Battery chargeovertemperature protection 2The battery temperature exceeds67°C.30 secondsBattery string overvoltageprotection 2The battery string voltage isgreater than 3.65 N V. 1 secondBattery cluster overvoltageprotection 2The battery string voltage isgreater than 3.625 N V. 1 secondBattery charging overcurrentprotection Greater than 300 A20 msBattery discharge protection Battery low voltageprotection 1The battery voltage is lower than2.5 V (the value range is 2.5 V to2.8 V).600 msAlarm, discharge termination Battery dischargeovertemperature protection 1The battery temperature exceeds65°C.20 seconds.Battery string low voltageprotectionThe battery pack voltage is lessthan 2.55N V 2 secondsBattery cluster low voltageprotectionThe battery cluster voltage is lowerthan 2.55NV. 2 secondsBattery low voltageprotection 2The battery voltage is lower than2.3 V.700 msTurn off the battery switch. Battery discharge lowtemperature protectionThe battery temperature is lowerthan 0°C.30 secondsBattery dischargeovertemperature protection 2The battery temperature exceeds67°C.10 secondsBattery discharge overcurrentprotectionGreater than 930 A (7 + 7 fullcabinet)12 seconds.Battery charge alarm Battery charging lowtemperature alarmThe battery temperature is lowerthan 5°C.30 secondsAlarm Battery chargeovertemperature alarmThe battery temperature exceeds55°C.60 secondsBattery overvoltage alarm The battery voltage is higher than3.8 V. 5 secondsBattery cluster overvoltagealarmThe battery cluster voltage isgreater than 3.55 N V. 5 secondsBattery string overvoltagealarmThe battery string voltage isgreater than 3.60 N V. 5 secondsBattery charge overcurrentalarm Greater than 192 A 5 secondsBattery discharge alarm Battery discharge lowtemperature alarmThe battery temperature is lowerthan 5°C.30 secondsAlarm Battery dischargeovertemperature alarmThe battery temperature is higherthan 60°C.30 secondsBattery low voltage alarmThe battery voltage is lower than2.9 V and the SOC is less than orequal to 60%.5 secondsLow battery string voltagealarmThe battery string voltage is lowerthan 2.95 N V and the SOC is lessthan or equal to 60%.5 secondsLow battery cluster voltagealarmThe battery cluster voltage isbelow 2.8N V. 5 secondsBattery discharge overcurrentalarmGreater than 870 A (7 + 7 fullcabinet)10 secondscell voltage imbalanceThe highest voltage of the cell isgreater than or equal to 3.3 V andthe voltage difference between thecell and the lowest voltage isgreater than or equal to 500 mV.60 minutes Alarm Cell temperature imbalanceDifference between the highesttemperature and the lowesttemperature of the cell ≥ 20°C5 minutes AlarmBattery health alarm Battery string replacementalarm Battery string SOH < 70%Immediately AlarmCharge at Different Charging TateDischarge at Different Discharge RateLifetime at Different TemperatureESM-6476AS1 float charging life at different temperatureCycle Lifetime at Different Temperature and DODESM-6476AS1 Cycle life at different temperature and different DODCopyright©Huawei Technologies Co.,Ltd.2021.All rights reserved.No part of this document may be reproduced or transmitted in any form or by any means without prior written consent of Huawei Technologies Co.,Ltd.。

T系列存储基本配置流程简介学习目标：1. 了解T系列存储的基本功能。

2. 掌握T系列存储的基本配置流程。

目录1存储配置流程图 (1)2创建RAID组 (2)2.1RAID组简介 (2)2.2RAID级别简介 (2)2.3创建RAID实验 (3)3创建LUN (4)3.1分条深度 (4)3.2写策略 (5)3.3预取策略 (5)3.4创建LUN实验 (5)4LUN映射 (7)4.1iSCSI主机接口连接 (7)4.2iSCSI启动器配置示意图 (7)5LUN映射给主机 (9)5.1创建主机组 (9)5.2创建主机 (10)5.3添加启动器 (11)5.4向主机添加LUN映射 (12)5.5主机测发现已映射的LUN (13)简介本文分析总结上次晓通培训学到的一些知识，特别是远程实验操作部分，让我感觉到真正去做的时候还是遇到了许多问题，在此希望能与大家一块交流学习。

本文以实验图片方式再现当时实验界面为主，具体理论知识可以在华为官网上查找。

实验环境：S5600T一台，FC交换机，IP交换机各一台，window及Linus 客户端若干台组成的SAN网络，通过华为远程功能实现远程操作各实验设备。

1存储配置流程图存储配置流程图如下：说明：从上图中我们可以看出应用服务器使用存储空间需要的具体配置流程，此次实验我们以window服务器通过iSCSI连接方式介绍具体实验流程，希望能对大家理解存储配置有一定的帮助。

2创建RAID组2.1RAID组简介✓通常RAID组的盘个数越多性能越高。

✓对同一RAID而言，使用的盘个数越多，容量利用率也越高。

比如，对RAID 6来说，10个盘（8+2）组成的RAID就比8个盘（6+2）组成的RAID容量利用率高。

✓对RAID5或RAID6来说，由于用最小盘数组成的RAID往往空间利用率较低，因此，不建议使用创建RAID所需的最小盘个数来创建RAID。

比如，不建议4个盘组成.RAID 6（2+2）。

华为存储配置文档

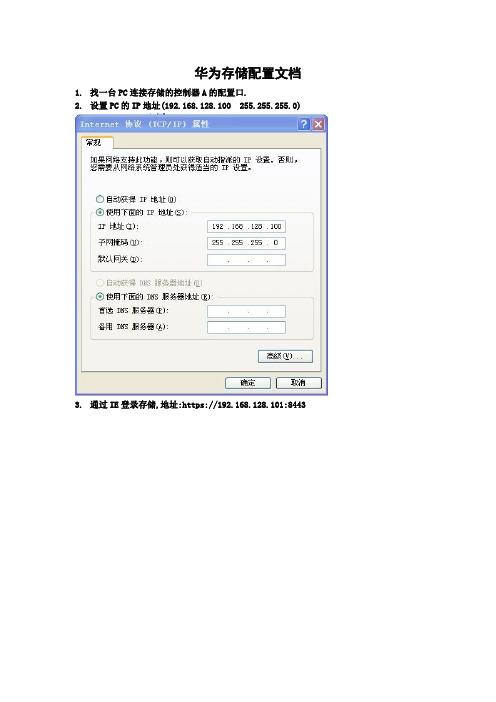

1.找一台PC连接存储的控制器A的配置口.
2.设置PC的IP地址(192.168.128.100 255.255.255.0)
3.通过IE登录存储,地址:https://192.168.128.101:8443
4.切换成中文字幕
6.admin Admin@storge
7.业务→RAID组→RAID组管理→创建RAID组→名称:全国文化共享存储;级别:RAID5
8.创建LUN→名称:数据库服务器(2854853MB)
10.映射→默认主机组(windows2003)→创建主机组→主机组名称:全国文化共享服务器
11.添加主机→新的主机名称:数据库服务器
12.添加映射→数据库服务器(主机LUN:0)
255.255.255.0(已连接)
13.①iscsi软件安装到每台服务器中,服务器IP地址分别为:数据库服务器(192.168.0.2);
②打开安装好的ISCSI软件,change→sjkfwq.server
③discovery→add→192.168.0.1→OK
④targets→log on→automati→确定
14.映射→ISCSI端口。

快 速 入 门包装盒中包含以下物品，快来认识它们吧。

快速入门华为备咖存储2. 认识华为备咖存储1. 包装清单底部绕有数据线3. 连接手机使用华为备咖存储搭配华为Mate 20系列手机，将给您带来像充电一般简单的备份体验。

场景一：连接电源和手机（推荐）场景二：连接手机连接具有USB Type C 端口的电脑连接具有USB Type A 端口的电脑连接电源可在使用华为备咖存储的同时为手机充电。

4. 连接电脑使用指示灯电源接口数据线端口1数据端口数据线端口2充电器：请使用华为手机5V2A、5V4.5A、9V2A的充电器。

其中5V4.5A和9V2A的充电器在华为备咖存储非读写状态时，可为手机提供快速充电。

充电线：请使用华为手机USB Type C端口的充电线。

使用转接头或非标准的充电线可能导致华为备咖存储功能不可用。

仅连接手机时，手机会给华为备咖存储供电，将耗费手机电量。

为了不影响您正常使用，建议手机剩余电量40%以上。

在华为备咖存储页面，开启 自动备份 开关。

勾选您需要备份的数据，点击 确定。

点击 自动备份时间。

选择您需要的定时备份时间段，或连接即备份（推荐），点击 确定。

自动备份设置完成。

当手机与华为备咖存储连接后，华为备咖存储将在指定的时间自动备份。

点击手机提示弹框（首次连接时自动弹出）中的 去设置，或下拉手机状态栏，点击 去设置。

您也可以打开手机 设置，点击 系统 > 备份和恢复 > 外部存储 > 华为备咖存储，打开华为备咖存储 。

1．2．3．4．5．点击备份记录。

手动备份勾选您需要备份的数据。

点击 开始备份。

备份完成后，点击 完成 即可。

您可以将华为备咖存储中的数据恢复至手机。

恢复数据备份记录1．2．点击 新建备份。

2．3．点击 恢复。

3．华为备咖存储中的图片和视频，您可以在手机 图库 > 相册 > 华为备咖存储 里查看。

请使用数据线的USB Type A 端口连接电脑，USB Type C 端口连接华为备咖存储的数据端口。

华为S T S T存储配置 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】S2200、S2600T存储简单配置1、配置流程配置流程介绍了存储空间的总体配置步骤，通过流程图可以了解配置存储空间时需要遵循的业务配置逻辑。

存储空间的配置流程如图所示。

图：配置存储空间流程2、详细配置1、将外置设备通过网线连接到存储控制器的管理口，两个控制器的IP 分别为：控制器1：控制器2：将外接设备IP地址设置为跟管理口的IP地址同一网段，然后PING通管理口IP地址，打开浏览器输入管理口的IP地址。

就会提示你要安装JAVA7跟华为的OceanStor ISM V100R006的存储管理软件。

安装完之后外接设备的桌面会出现该图标2、安装完之后点击桌面的OceanStor ISM V100R006进入存储系统界面。

点击系统——发现设备3、输入用户名跟密码，下面的指定IP是自动发现的用户名：admin密码：Admin@storage4、点击确认之后如果用户名跟密码、IP输入正确就会正常进入系统5、点击存储资源——RAID组——创建6、选择RAID级别以及加入阵列的磁盘数，土地资源局这边是选择11块硬盘做RAID5然后一块硬盘做hotspare7、在点击上方的确定之后会出现下方这张图，是提示你无热备盘，是否继续，这里点击继续之后，会有一个警告。

你根据警告提示先做好热备盘然后把警告清除掉。

8、做热备盘，点击RAID组，然后点击管理热备盘。

这里记得要执行2操作做完热备之后点确定，然后请清除掉警告。

9、创建LUN（卷）点击存储资源——LUN——创建LUN创建LUN的名称、容量然后点击确定。

这里的归属控制器无需更改。

默认是控制器A。

创建成功后点击关闭10、创建主机组点击映射——主机组——创建主机组11、创建主机点击映射——主机。

选择之前创建的主机组和服务器的操作系统，点击下一步。

交换机 STP 的概念及配置(一)交换机 STP 的概念及配置(一)生成树协议 (Spanning Tree Protocol,STP) 是交换式以太网中的重要概念和技术，该协议的目的是在实现交换机之间的冗余连接的同时 ,避免网络环路的出现，实现网络的高可靠性 .它通过在交换机之间传递桥接协议数据单元 (Bridge Protocol Tata Unit ,BPDU) 来互相告知诸如交换机的桥ID、链路性质、根桥(Root Bridge ) ID等信息，以确定根桥，决定哪些端口处于转发状态，哪些端口处于阻断状态，以免引起网络环路。
