工业锅炉燃烧设备

燃气锅炉是目前国内市场的一个大趋势，具有低排放、高效率等特点，是企业生产及生活供暖方面必不可少的工业设备。

燃气锅炉可燃烧天然气、液化气、沼气。

城市煤气等气体燃料；按照介质分为燃气热水锅炉、燃气蒸汽锅炉、燃气导热油锅炉。

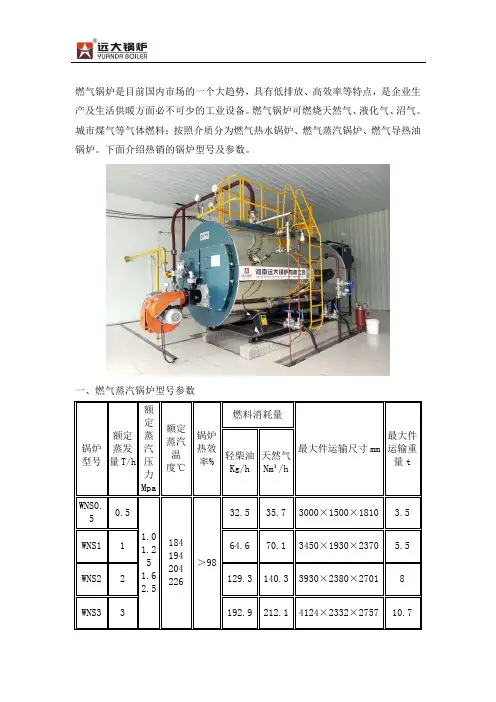

下面介绍热销的锅炉型号及参数。

一、燃气蒸汽锅炉型号参数
二、燃气热水锅炉型号参数：
三、燃气导热油锅炉型号参数
YYQW系列燃气导热油锅炉
如果您有采购计划，可以提出您的详细需求，厂家会为您提供合适的锅炉方案和辅机配置，燃气锅炉在选型，需要确定以下几个参数：
1、锅炉的额定蒸发量或热功率、工作压力
2、锅炉的辅机配置及品牌
3、锅炉是否含安装和运输
4、其他服务内容
远大锅炉，1956年建厂，专注工业锅炉60余年，生产技工团队不断扩大，技术不断革新，锅炉产品越来越节能高效，在全国各地都有我们的案例现场！。

1㎡受热面每小时产生的蒸汽量，称为锅炉受热面的蒸发率，用D/H[kg/(㎡·h)]表示。 标准蒸汽（一标准大气压下的干饱和蒸汽）相应的法定计量单位焓值为2680kJ/kg。 对于热水锅炉，采用受热面的发热率，指的是1㎡热水锅炉受热面每小时所生产的热功率，用符号Q/H
表示，单位MW/㎡。 供热蒸汽锅炉D/H一般在30~40 kg/(㎡·h)，热水锅炉Q/H一般在0.02325MW/㎡。 受热面蒸发率或发热率越高，则表示传热好，锅炉所耗金属少，结构也紧凑。
四、锅炉的热效率
锅炉的热效率是表征锅炉运行的经济性指标，是指锅炉每小时有效利用于生产热水或蒸汽的热量占输 入锅炉全部热量的百分比，常用符号ηgl表示。
目前我国生产的燃煤供热锅炉，热效率在60%~85%，燃油燃气在85%~92%。
ppt课件
8
一、锅炉的分类
1.按用途分类分为 电站锅炉 和 供热锅炉（工业锅炉） 2.按容量分类。锅炉容量用蒸发量D表示。对于电站锅炉一般认为D<400t/h为小型锅炉， D在400~670t/h之间的为中型锅炉，D>670t/h为大型锅炉。 3.按蒸汽参数分类 蒸汽参数包括压力和温度。电站锅炉通常按蒸汽压力高低分类，分为低压锅炉 （p≤2.45MPa），中压锅炉（p=2.94~4.92MPa）【工业锅炉一般为中压锅炉】，高压 锅炉（p=7.84~10.8MPa），超高压锅炉（p=11.8~14.7MPa）亚临界 锅炉，超临界锅炉等。 4.按生产产品分类为热水锅炉和蒸汽锅炉 5.按水循环方式分类为自然循环锅炉，强制循环锅炉和直流锅炉。
对于生产饱和蒸汽的锅炉，一般只需标注压力，蒸汽状态就确定了。对于生产过热蒸汽 或热水的锅炉，则必须同时标注压力和温度。
ppt课件

5、垃圾焚烧装置设备概述 • SLC300二段式垃圾焚烧装置系针对中国城市生 活垃圾低热值、高水份的特点而设计，具有适 应热值广、负荷调节能力大、可操纵性好和自 动化程度高等特点，可广泛用于处理不分拣的 生活垃圾。垃圾焚烧装置在逆推区域烘干、充 分燃烧、燃尽。其主要流程为：抓斗将垃圾从 垃圾坑送入落料槽，在给料机的推送下进入炉 膛落在倾斜的逆推炉排上，垃圾在逆推炉排上 不断翻滚、搅拌，完成干燥、着火和燃烧过程， 在的炉排末端落入顺推炉排上燃尽、冷却，最 后灰渣推入出渣通道经出渣机排出炉外。
(4)各电动阀门的传动装置及连杆接头完整,各 部分销子固定牢固，开关灵活，方向及位置指示 正确。 • (5)炉排液压系统所有油管路连接完好，无漏 油现象。 •
14检查汽包水位计应符合下列要求
• • • (1)汽水连通管保温良好。 (2)水位计完整清晰，照明充足。 (3)汽门、水门、放水门严密不漏，开关灵活。
6垃圾焚烧炉燃烧自控系统操作（PLC控 制柜）
•
对炉排、出渣机、小风室风门、推料器、炉排漏 灰清理装置、料斗门以及它们的液压装置的控制可 以通过就地的焚烧炉PLC控制柜操作，也可通过主 控室的DCS来控制，主要讲解PLC控制柜的操作： • （1）手动：按F9。屏幕出现“手动”字样。此时 按“逆推1前进”，则1#逆推炉排前进；再按“逆 推1前进”，则1#逆推炉排停止。其余3个键操作相 同。
16水压试验 • 1锅炉承压部件经过检修后必须进行水压试验。 试验压力为汽包工作压力，以检验受热面，汽水 管道及其阀门的严密性。 • 2新安装的或者有特殊要求的锅炉须进行超水压 实验。超水压试验按《SD167-85电力工业锅炉 监察规程》的有关规定进行，试验压力为工作压 力的1.25倍。 • 3水压试验时至少应有二个经过校验的压力表,并 且以汽包上的压力为准。 • 4水压试验前阀门开关状态应符合下列要求，并 根据现场情况，做出具体规定，应有防止安全门 动作措施。

工业锅炉操作说明书第一节：引言感谢您选择使用我们的工业锅炉产品。

为了保障您的安全和正常使用，我们编制了本操作说明书。

请在使用前仔细阅读并按照操作要求操作。

本操作说明书详细介绍了工业锅炉的结构、安装、操作和注意事项等内容，帮助您正确、安全地操作工业锅炉。

在遇到问题时，请及时联系我们的售后服务人员。

第二节：产品概述工业锅炉是一种用于产生蒸汽或加热水的设备。

它广泛应用于工业生产过程中的能源供应，可以为生产提供稳定、高效的热能。

第三节：工业锅炉的结构工业锅炉主要由以下几个部分组成：1. 锅炉本体：包括炉膛、管束、燃烧器等，承载整个锅炉的工作压力，并产生热能。

2. 辅助设备：包括给水装置、风机、燃气系统、烟道系统等，为锅炉的正常运行提供辅助条件。

3. 控制系统：包括控制面板、传感器、自动控制装置等，用于监测和控制锅炉的温度、压力等参数。

第四节：工业锅炉的安装在进行工业锅炉的安装之前，必须确保以下几个条件满足：1. 安全环境：安装的场所必须有良好的通风条件，无易燃、易爆等危险物质存在。

2. 基础稳固：安装时需要选择坚固的基础，以保证锅炉的稳定。

3. 连接设备：将工业锅炉与给水装置、燃气系统、烟道系统等设备进行连接。

4. 测试运行：安装完成后，需要进行一次测试运行，确保各项参数正常。

第五节：工业锅炉的操作1. 开启电源：工业锅炉通常使用电能作为启动源，确保电源稳定后，按下电源开关，锅炉将开始运行。

2. 设定参数：根据生产需要，设定合适的参数，包括温度、压力等。

3. 启动燃烧器：按下燃烧器启动开关，同时观察燃气系统是否正常运行。

4. 锅炉运行状态监测：通过控制面板上的显示屏，实时观察锅炉的运行状态，如果遇到异常情况，应及时停机检修。

第六节：工业锅炉的保养与维修1. 定期清洗：定期对工业锅炉进行清洗，保持炉内无积灰、结垢等物质。

2. 润滑维护：定期对锅炉的运动部件进行润滑，确保运转顺畅。

3. 定期检修：定期对工业锅炉进行全面的检修，包括检查管束、阀门是否正常、烟道是否畅通等。
