供电系统简答题

工厂供电简答题及概念题1.年最大负荷:全年中负荷最大的工作班内（该工作班的最大负荷不是偶然出现的，而是全年至少出现过2~3次）消耗电能最多的半小时平均功率。

2. 接触电压:电气设备绝缘损坏时，在身体可同时触及的两部分之间出现的电位差。

3.短路：指不同电位的导电部分包括导电部分对地之间的低电阻性短接。

4.电力系统由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。

5、电压偏差：又称电压偏移是指给定瞬间设备的端电压U与设备额定电压UN 之差对额定电压Un的百分值6、电压波动是指电网电压有效值的连续快速变动7、谐波是指对周期性非正弦交流量进行傅里叶级数分解所得到的大于基波频率整数倍的各次分量8、尖峰电流：是指持续时间1-2S的短时最大电流9、无限大容量电力系统是指供电容量相对于用户供电系统容量大得多的电力系统。

特点是，当用户供电系统的负荷变动甚至发生短路时，电力系统变电所馈电母线上的电压能基本维持不变。

在无限大容量系统中发生短路时，由于负荷阻抗和部分线路阻抗被短路，所以电路电流根据欧姆定律要突然增大。

但是由于电路中存在着电感，电流不能突变，因而引起一个过度过程，即短路暂态过程。

最后短路电流达到一个新的稳定状态。

10、短路全电流是指短路电流周期分量ip与非周期分量inp之和即为短路全电流11、短路冲击电流：为短路全部电流中的最大瞬时值12、一次电路：变陪电所中承担输送和分配电能任务的电路13、电弧：是电气设备运行中出现的一种强烈的电游离现象14、一次电路图：是表示供电系统中电能输送和分配路线的电路图15、母线：是配电装置中用来汇集和分配电能的导体16、内桥式接法：一次侧的高压断路器QF10跨接在两路电源进线之间，犹如一架桥梁，而且处在QF11和QF12内侧，靠近变压器，多用于电源线路较长因而发生故障和检修的机会较多，并且变压器不需要经常切换的总降压变电所17、外桥式接法：一次侧的高压断路器QF10跨接在两路电源进线之间，犹如一架桥梁，而且处在QF11和QF12外侧，靠近电源，多用于电源线路较短而变电所昼夜负荷变动较大，用于经济运行需要经常切换变压器的总降压变电所18、经济截面：既使线路的年运行费用接近于最小而又适当考虑有色金属的节约的导线截面19、继电器：是一种在其输入的物理量达到规定值时，其电气输出电路被接通或分断的自动电器。

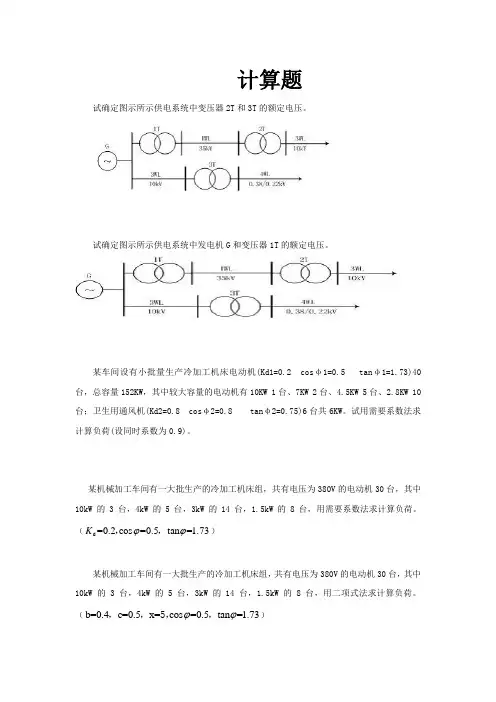

计算题试确定图示所示供电系统中变压器2T 和3T 的额定电压。

试确定图示所示供电系统中发电机G 和变压器1T 的额定电压。

某车间设有小批量生产冷加工机床电动机(Kd1=0.2 cos φ1=0.5 tan φ1=1.73)40台，总容量152KW ，其中较大容量的电动机有10KW 1台、7KW 2台、4.5KW 5台、2.8KW 10台；卫生用通风机(Kd2=0.8 cos φ2=0.8 tan φ2=0.75)6台共6KW 。

试用需要系数法求计算负荷(设同时系数为0.9)。

某机械加工车间有一大批生产的冷加工机床组，共有电压为380V 的电动机30台，其中10kW 的3台，4kW 的5台，3kW 的14台，1.5kW 的8台，用需要系数法求计算负荷。

（d =0.2cos =0.5tan =1.73K ϕϕ，，）某机械加工车间有一大批生产的冷加工机床组，共有电压为380V 的电动机30台，其中10kW 的3台，4kW 的5台，3kW 的14台，1.5kW 的8台，用二项式法求计算负荷。

（b=0.4c=0.5x=cos =0.5tan =1.73ϕϕ，，5，，）某厂10kV母线上的有功计算负荷为2400kW，功率因数为0.70。

现拟在工厂变电所10kV 母线上装设电力电容器，使cosφ提高到0.9。

试计算所需电容器的总容量。

如采用BW10.5-30-1型电容器，问需装设多少个?装设后该厂的视在计算负荷为多少?某工厂变电所低压侧有功计算负荷为600KW，无功计算负荷为800KVAR。

为使工厂的功率因数增加到0.9，在低压侧并联电容器进行补偿，应增加多少补偿容量？某变电站的计算负荷为2400kW，平均功率因数为0.67。

如果要使其平均功率因数提高到0.9，问若在10kV侧固定补偿，需要补偿的容量为多少?如果采用BWF-10.5-40-1型电容器，需装设多少个?试用标幺制法求下图所示无限大容量分别在k-1和k-2点发生三相短路时的短路电流和短路容量。

电力系统简答题第一章电力系统的基本概念1、什么是电力系统、电力网？答：把发电、变电、输电、配电和用户的整体称电力系统。

把除开发电机和用户以外的变配电和输电部分称电力网。

2、电力系统运转的特点存有哪些，对电力系统的基本建议就是什么？答：电能生产、输送、消费的特点（1）电能与国民经济各个部门之间的关系都很密切（2）电能不能大量储存（3）生产、输送、消费电能各环节所组成的统一整体不可分割（4）电能生产、输送、消费工况的改变十分迅速（5）对电能质量的要求颇为严格基本要求（1）保证可靠地持续供电（2）保证良好的电能质量（3）保证系统运行的经济性3、电力系统中将负荷分成几级，如何考量对其供电？答：三级：第一级负荷、第二级负荷和第三级负荷。

对第一级负荷要保证不间断供电；对第二级负荷，如有可能，也要保证不间断供电4、电力系统接线方式的存有水泵、并无水泵接线方式各存有几种基本形式？答：有备用接线：双回路放射式、干线式、链式以及环式和两端供电网络无备用接线：单回路放射式、干线式和链式网络。

5、为什么必须高压交流电网？与否各种电力线路都必须使用高压电网？答：高压交流输电节省电量因传播过程中发热等而引起的损耗。

远距离需要，近距离没必要。

6、电力系统为什么存有相同的电压等级？降压变压器和升压变压器的额定电压有何区别？请问：因为三相功率s和线电压u、线电流i之间的关系为s=3ui。

当输送功率一定时，输电电压愈高，电流愈小，导线等载流部分的截面积愈小，投资愈小；但电压愈高，对绝缘的要求愈高，杆塔、变压器、断路器等绝缘的投资也愈大。

7、电力线路、发电机、变压器的一次和二次绕组的额定电压是如何决定的？请问：1.挑线路始端电压为额定电压的105%；2.挑发电机的额定电压为线路额定电压的105%；3.变压器分后降压变小和升压变小考量升压：一次侧=线路额定电压（=发电机额定电压105%与发电机相连）二次两端=110%线路额定电压升压：一次两端=线路额定电压二次侧=110%（接负荷）或105%（不接负荷）线路额定电压8、电力系统中性点运行方式有几种，各适用于什么范围？请问:轻易中剧和不中剧两类。

电气工程及其自动化专业工厂供配电简答题1、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。

配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。

高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。

然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。

2、我国规定的“工频”是多少?对其频率偏差有何要求?工频：一般交流电力设备的额定频率为50HZ。

规定：频率偏差正负0.2Hz 电压偏差正负5%电压偏差是指电气设备的端电压与其额定电压之差，通常以其对额定电压的百分值来表示。

3、三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。

中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号3倍。

单相接地电容电流为正常运行时相线对地电容电流的3倍。

中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号3倍，减小了接地电流。

在单相接地电容电流大于一定值的电力系统中，电源中性点必须采取经消弧线圈接地的运行方式。

中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。

4、低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能? TN—C系统、TN—S 系统、TN-C-S系统、TT系统和IT系统各有哪些特点，各适于哪些场合应用?中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。
