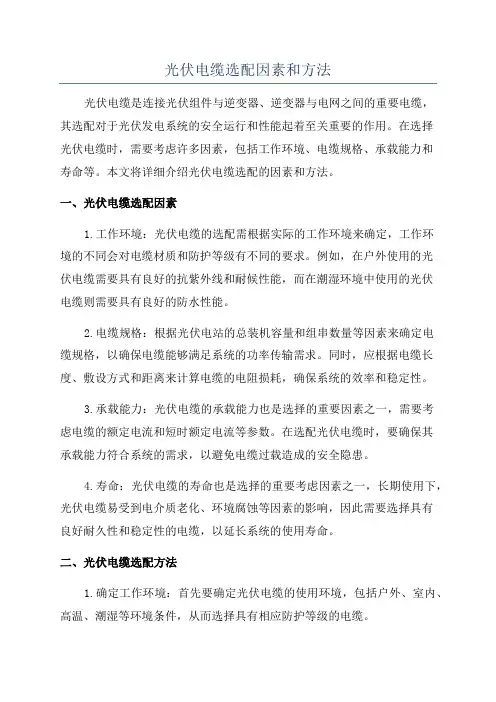

光伏电缆选配因素和方法光伏电缆是连接光伏组件与逆变器、逆变器与电网之间的重要电缆，其选配对于光伏发电系统的安全运行和性能起着至关重要的作用。
在选择光伏电缆时，需要考虑许多因素，包括工作环境、电缆规格、承载能力和寿命等。
本文将详细介绍光伏电缆选配的因素和方法。
一、光伏电缆选配因素1.工作环境：光伏电缆的选配需根据实际的工作环境来确定，工作环境的不同会对电缆材质和防护等级有不同的要求。
例如，在户外使用的光伏电缆需要具有良好的抗紫外线和耐候性能，而在潮湿环境中使用的光伏电缆则需要具有良好的防水性能。
2.电缆规格：根据光伏电站的总装机容量和组串数量等因素来确定电缆规格，以确保电缆能够满足系统的功率传输需求。
同时，应根据电缆长度、敷设方式和距离来计算电缆的电阻损耗，确保系统的效率和稳定性。
3.承载能力：光伏电缆的承载能力也是选择的重要因素之一，需要考虑电缆的额定电流和短时额定电流等参数。
在选配光伏电缆时，要确保其承载能力符合系统的需求，以避免电缆过载造成的安全隐患。
4.寿命：光伏电缆的寿命也是选择的重要考虑因素之一，长期使用下，光伏电缆易受到电介质老化、环境腐蚀等因素的影响，因此需要选择具有良好耐久性和稳定性的电缆，以延长系统的使用寿命。
二、光伏电缆选配方法1.确定工作环境：首先要确定光伏电缆的使用环境，包括户外、室内、高温、潮湿等环境条件，从而选择具有相应防护等级的电缆。
2.计算电缆规格：根据光伏电站的总装机容量、组串数量和线路长度等参数，计算电缆的规格，包括导体截面积、绝缘厚度、外护套材质等。
3.考虑承载能力：根据电缆的额定电流和短时额定电流等参数，选择符合系统需求的电缆，确保其承载能力足够满足系统的功率传输需求。
4.调查生产厂家：选定合适的光伏电缆后，应仔细调查电缆的生产厂家信誉和产品质量，选择具有良好口碑和技术实力的厂家生产的产品，确保质量可靠。
5.安全标识：选配光伏电缆时，还需注意查看电缆的安全标识和质量认证证书，以确保选购的电缆符合国家相关标准和规定。

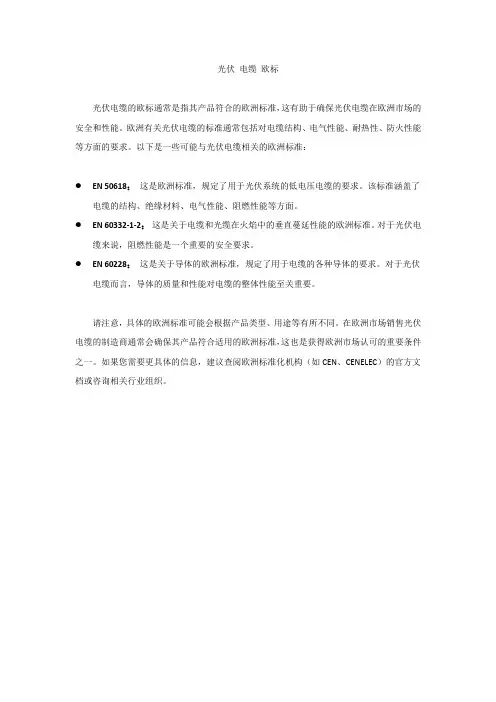

光伏电缆欧标
光伏电缆的欧标通常是指其产品符合的欧洲标准，这有助于确保光伏电缆在欧洲市场的安全和性能。
欧洲有关光伏电缆的标准通常包括对电缆结构、电气性能、耐热性、防火性能等方面的要求。
以下是一些可能与光伏电缆相关的欧洲标准：
●EN 50618：这是欧洲标准，规定了用于光伏系统的低电压电缆的要求。
该标准涵盖了
电缆的结构、绝缘材料、电气性能、阻燃性能等方面。
●EN 60332-1-2：这是关于电缆和光缆在火焰中的垂直蔓延性能的欧洲标准。
对于光伏电
缆来说，阻燃性能是一个重要的安全要求。
●EN 60228：这是关于导体的欧洲标准，规定了用于电缆的各种导体的要求。
对于光伏
电缆而言，导体的质量和性能对电缆的整体性能至关重要。
请注意，具体的欧洲标准可能会根据产品类型、用途等有所不同。
在欧洲市场销售光伏电缆的制造商通常会确保其产品符合适用的欧洲标准，这也是获得欧洲市场认可的重要条件之一。
如果您需要更具体的信息，建议查阅欧洲标准化机构（如CEN、CENELEC）的官方文档或咨询相关行业组织。

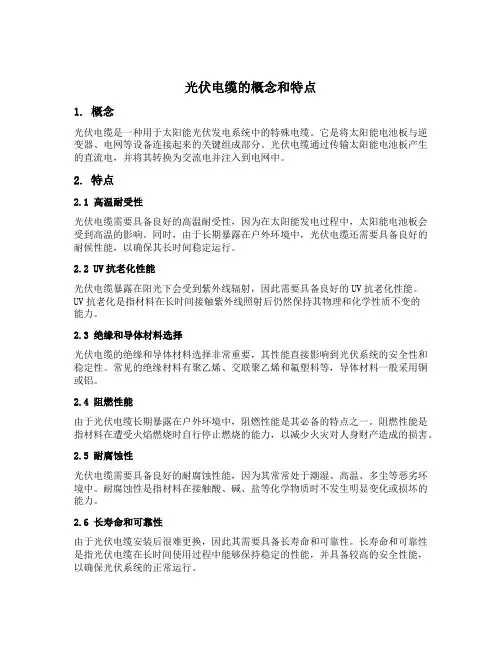

光伏电缆的概念和特点1. 概念光伏电缆是一种用于太阳能光伏发电系统中的特殊电缆。
它是将太阳能电池板与逆变器、电网等设备连接起来的关键组成部分。
光伏电缆通过传输太阳能电池板产生的直流电，并将其转换为交流电并注入到电网中。
2. 特点2.1 高温耐受性光伏电缆需要具备良好的高温耐受性，因为在太阳能发电过程中，太阳能电池板会受到高温的影响。
同时，由于长期暴露在户外环境中，光伏电缆还需要具备良好的耐候性能，以确保其长时间稳定运行。
2.2 UV抗老化性能光伏电缆暴露在阳光下会受到紫外线辐射，因此需要具备良好的UV抗老化性能。
UV抗老化是指材料在长时间接触紫外线照射后仍然保持其物理和化学性质不变的能力。
2.3 绝缘和导体材料选择光伏电缆的绝缘和导体材料选择非常重要，其性能直接影响到光伏系统的安全性和稳定性。
常见的绝缘材料有聚乙烯、交联聚乙烯和氟塑料等，导体材料一般采用铜或铝。
2.4 阻燃性能由于光伏电缆长期暴露在户外环境中，阻燃性能是其必备的特点之一。
阻燃性能是指材料在遭受火焰燃烧时自行停止燃烧的能力，以减少火灾对人身财产造成的损害。
2.5 耐腐蚀性光伏电缆需要具备良好的耐腐蚀性能，因为其常常处于潮湿、高温、多尘等恶劣环境中。
耐腐蚀性是指材料在接触酸、碱、盐等化学物质时不发生明显变化或损坏的能力。
2.6 长寿命和可靠性由于光伏电缆安装后很难更换，因此其需要具备长寿命和可靠性。
长寿命和可靠性是指光伏电缆在长时间使用过程中能够保持稳定的性能，并具备较高的安全性能，以确保光伏系统的正常运行。
3. 应用光伏电缆主要用于太阳能光伏发电系统中，连接太阳能电池板、逆变器、电网等设备。
它在太阳能发电系统中起到传输直流电和交流电的重要作用。
光伏电缆广泛应用于家庭光伏发电系统、工业光伏发电系统以及大型太阳能发电站等场景。
在家庭光伏发电系统中，光伏电缆将太阳能电池板产生的直流电传输到逆变器中进行转换，并将转换后的交流电注入到家庭用电网中。

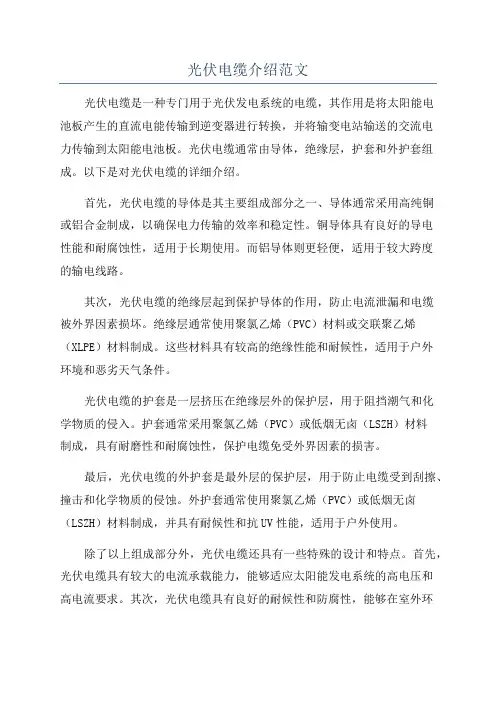

光伏电缆介绍范文光伏电缆是一种专门用于光伏发电系统的电缆，其作用是将太阳能电池板产生的直流电能传输到逆变器进行转换，并将输变电站输送的交流电力传输到太阳能电池板。
光伏电缆通常由导体，绝缘层，护套和外护套组成。
以下是对光伏电缆的详细介绍。
首先，光伏电缆的导体是其主要组成部分之一、导体通常采用高纯铜或铝合金制成，以确保电力传输的效率和稳定性。
铜导体具有良好的导电性能和耐腐蚀性，适用于长期使用。
而铝导体则更轻便，适用于较大跨度的输电线路。
其次，光伏电缆的绝缘层起到保护导体的作用，防止电流泄漏和电缆被外界因素损坏。
绝缘层通常使用聚氯乙烯（PVC）材料或交联聚乙烯（XLPE）材料制成。
这些材料具有较高的绝缘性能和耐候性，适用于户外环境和恶劣天气条件。
光伏电缆的护套是一层挤压在绝缘层外的保护层，用于阻挡潮气和化学物质的侵入。
护套通常采用聚氯乙烯（PVC）或低烟无卤（LSZH）材料制成，具有耐磨性和耐腐蚀性，保护电缆免受外界因素的损害。
最后，光伏电缆的外护套是最外层的保护层，用于防止电缆受到刮擦、撞击和化学物质的侵蚀。
外护套通常使用聚氯乙烯（PVC）或低烟无卤（LSZH）材料制成，并具有耐候性和抗UV性能，适用于户外使用。
除了以上组成部分外，光伏电缆还具有一些特殊的设计和特点。
首先，光伏电缆具有较大的电流承载能力，能够适应太阳能发电系统的高电压和高电流要求。
其次，光伏电缆具有良好的耐候性和防腐性，能够在室外环境和恶劣天气条件下长期稳定使用。
此外，光伏电缆还具有较低的电阻和导热性能，能够减少能量损耗和热量积聚。
总之，光伏电缆是一种专门设计用于太阳能发电系统的电缆，具有高导电性能、良好的耐候性和耐腐蚀性，并能承受高电压和高电流。
其特点和设计使其适用于户外环境和恶劣天气条件下的太阳能发电系统，为光伏发电系统的高效稳定运行提供了重要的保障。

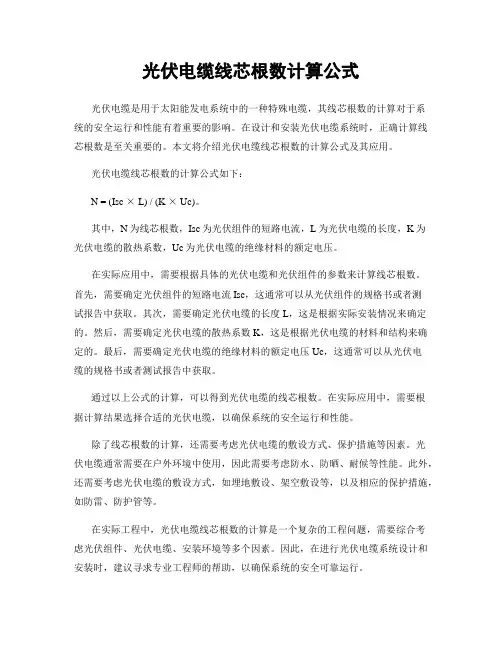

光伏电缆线芯根数计算公式光伏电缆是用于太阳能发电系统中的一种特殊电缆，其线芯根数的计算对于系统的安全运行和性能有着重要的影响。
在设计和安装光伏电缆系统时，正确计算线芯根数是至关重要的。
本文将介绍光伏电缆线芯根数的计算公式及其应用。
光伏电缆线芯根数的计算公式如下：N = (Isc × L) / (K × Uc)。
其中，N为线芯根数，Isc为光伏组件的短路电流，L为光伏电缆的长度，K为光伏电缆的散热系数，Uc为光伏电缆的绝缘材料的额定电压。
在实际应用中，需要根据具体的光伏电缆和光伏组件的参数来计算线芯根数。
首先，需要确定光伏组件的短路电流Isc，这通常可以从光伏组件的规格书或者测试报告中获取。
其次，需要确定光伏电缆的长度L，这是根据实际安装情况来确定的。
然后，需要确定光伏电缆的散热系数K，这是根据光伏电缆的材料和结构来确定的。
最后，需要确定光伏电缆的绝缘材料的额定电压Uc，这通常可以从光伏电缆的规格书或者测试报告中获取。
通过以上公式的计算，可以得到光伏电缆的线芯根数。
在实际应用中，需要根据计算结果选择合适的光伏电缆，以确保系统的安全运行和性能。
除了线芯根数的计算，还需要考虑光伏电缆的敷设方式、保护措施等因素。
光伏电缆通常需要在户外环境中使用，因此需要考虑防水、防晒、耐候等性能。
此外，还需要考虑光伏电缆的敷设方式，如埋地敷设、架空敷设等，以及相应的保护措施，如防雷、防护管等。
在实际工程中，光伏电缆线芯根数的计算是一个复杂的工程问题，需要综合考虑光伏组件、光伏电缆、安装环境等多个因素。
因此，在进行光伏电缆系统设计和安装时，建议寻求专业工程师的帮助，以确保系统的安全可靠运行。
总之，光伏电缆线芯根数的计算是光伏电缆系统设计和安装中的关键步骤，正确的计算可以确保系统的安全运行和性能。
通过本文介绍的计算公式和方法，希望能够对光伏电缆系统的设计和安装提供一定的参考和帮助。

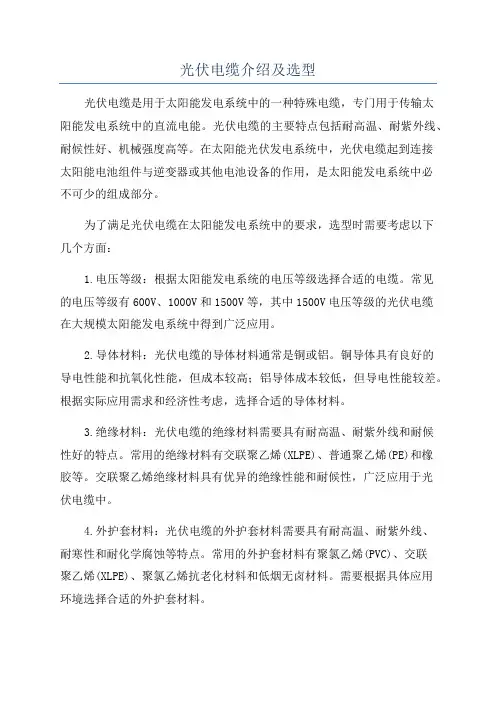

光伏电缆介绍及选型光伏电缆是用于太阳能发电系统中的一种特殊电缆，专门用于传输太阳能发电系统中的直流电能。
光伏电缆的主要特点包括耐高温、耐紫外线、耐候性好、机械强度高等。
在太阳能光伏发电系统中，光伏电缆起到连接太阳能电池组件与逆变器或其他电池设备的作用，是太阳能发电系统中必不可少的组成部分。
为了满足光伏电缆在太阳能发电系统中的要求，选型时需要考虑以下几个方面：1.电压等级：根据太阳能发电系统的电压等级选择合适的电缆。
常见的电压等级有600V、1000V和1500V等，其中1500V电压等级的光伏电缆在大规模太阳能发电系统中得到广泛应用。
2.导体材料：光伏电缆的导体材料通常是铜或铝。
铜导体具有良好的导电性能和抗氧化性能，但成本较高；铝导体成本较低，但导电性能较差。
根据实际应用需求和经济性考虑，选择合适的导体材料。
3.绝缘材料：光伏电缆的绝缘材料需要具有耐高温、耐紫外线和耐候性好的特点。
常用的绝缘材料有交联聚乙烯(XLPE)、普通聚乙烯(PE)和橡胶等。
交联聚乙烯绝缘材料具有优异的绝缘性能和耐候性，广泛应用于光伏电缆中。
4.外护套材料：光伏电缆的外护套材料需要具有耐高温、耐紫外线、耐寒性和耐化学腐蚀等特点。
常用的外护套材料有聚氯乙烯(PVC)、交联聚乙烯(XLPE)、聚氯乙烯抗老化材料和低烟无卤材料。
需要根据具体应用环境选择合适的外护套材料。
除了以上几个方面的考虑，还应根据项目的具体要求选择适当的规格和型号的光伏电缆。
常见的光伏电缆规格有1.5mm²、2.5mm²、4mm²和6mm²等，根据电流负载和电缆敷设长度等因素选择合适的规格。
综合以上所述，光伏电缆在太阳能发电系统中起到连接和传输电能的重要作用。
选型时需要综合考虑电压等级、导体材料、绝缘材料、外护套材料、标准认证等因素。
并根据具体项目需求选择合适的规格和型号。
选择合适的光伏电缆有助于提高太阳能发电系统的效率和可靠性。

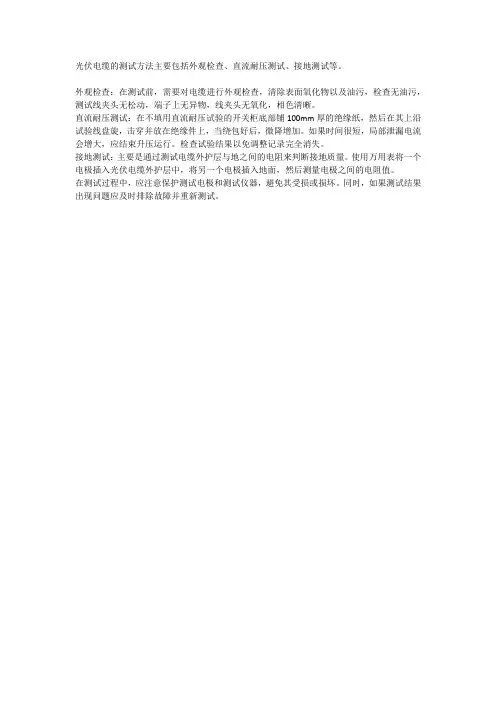

光伏电缆的测试方法主要包括外观检查、直流耐压测试、接地测试等。
外观检查：在测试前，需要对电缆进行外观检查，清除表面氧化物以及油污，检查无油污，测试线夹头无松动，端子上无异物，线夹头无氧化，相色清晰。
直流耐压测试：在不填用直流耐压试验的开关柜底部铺100mm厚的绝缘纸，然后在其上沿试验线盘旋，击穿并放在绝缘件上，当绕包好后，微降增加。
如果时间很短，局部泄漏电流会增大，应结束升压运行。
检查试验结果以免调整记录完全消失。
接地测试：主要是通过测试电缆外护层与地之间的电阻来判断接地质量。
使用万用表将一个电极插入光伏电缆外护层中，将另一个电极插入地面，然后测量电极之间的电阻值。
在测试过程中，应注意保护测试电极和测试仪器，避免其受损或损坏。
同时，如果测试结果出现问题应及时排除故障并重新测试。

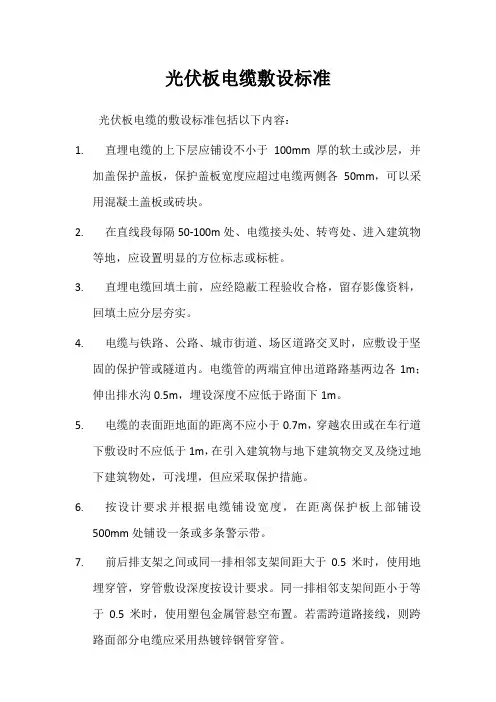

光伏板电缆敷设标准
光伏板电缆的敷设标准包括以下内容：
1.直埋电缆的上下层应铺设不小于100mm厚的软土或沙层，并
加盖保护盖板，保护盖板宽度应超过电缆两侧各50mm，可以采用混凝土盖板或砖块。
2.在直线段每隔50-100m处、电缆接头处、转弯处、进入建筑物
等地，应设置明显的方位标志或标桩。
3.直埋电缆回填土前，应经隐蔽工程验收合格，留存影像资料，
回填土应分层夯实。
4.电缆与铁路、公路、城市街道、场区道路交叉时，应敷设于坚
固的保护管或隧道内。
电缆管的两端宜伸出道路路基两边各1m；
伸出排水沟0.5m，埋设深度不应低于路面下1m。
5.电缆的表面距地面的距离不应小于0.7m，穿越农田或在车行道
下敷设时不应低于1m，在引入建筑物与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施。
6.按设计要求并根据电缆铺设宽度，在距离保护板上部铺设
500mm处铺设一条或多条警示带。
7.前后排支架之间或同一排相邻支架间距大于0.5米时，使用地
埋穿管，穿管敷设深度按设计要求。
同一排相邻支架间距小于等于0.5米时，使用塑包金属管悬空布置。
若需跨道路接线，则跨路面部分电缆应采用热镀锌钢管穿管。
8.汇流箱至逆变器电缆敷设要求如下：主回路电缆为铠装电缆，
沿路敷设时不穿管，过路时穿热镀锌钢管。
汇流箱至箱逆变一体机的485通信线敷设与直流电缆同沟，过路时单独穿一根热镀锌钢管。
请注意，具体的施工要求和标准可能会因不同的工程需求和地质条件而有所变化。
因此，在实际施工过程中，请遵循专业工程师和相关规范的指导。
光伏电缆技术规格书一、引言光伏电缆是太阳能光伏发电系统中的重要组成部分，用于传输太阳能电池板与电池组之间的电能。
本文将介绍光伏电缆的技术规格，包括电缆的结构、材料、性能要求等方面的内容。
二、电缆结构光伏电缆一般由导体、绝缘层、护套层等部分组成。
导体是电缆的核心部分，通常采用铜或铝材质，具有良好的导电性能。
绝缘层用于隔离导体和护套层，常见的绝缘材料有聚烯烃、聚氯乙烯等。
护套层则用于保护电缆免受外界环境的影响，提高电缆的耐候性和耐磨性。
三、电缆材料1.导体材料：常见的导体材料有铜和铝。
铜导体具有良好的导电性能和机械强度，适用于大功率光伏电缆。
铝导体则具有较低的成本和重量，适用于小功率光伏电缆。
2.绝缘材料：常见的绝缘材料有聚烯烃、聚氯乙烯等。
聚烯烃绝缘层具有较好的耐高温性能和绝缘性能，适用于高温环境下的光伏电缆。
聚氯乙烯绝缘层则具有较好的耐低温性能和耐候性能，适用于低温和户外环境下的光伏电缆。
3.护套材料：常见的护套材料有聚乙烯、聚氯乙烯等。
聚乙烯护套具有较好的耐候性和耐磨性，适用于户外环境下的光伏电缆。
聚氯乙烯护套则具有较好的耐油性和耐酸碱性，适用于工业环境下的光伏电缆。
四、性能要求1.电缆导体的电阻应符合国家标准要求，以保证电能传输的效率。
2.电缆的耐电压应符合国家标准要求，以确保电缆在正常工作条件下不会发生击穿或漏电等故障。
3.电缆的耐热性能应符合国家标准要求，以适应太阳能发电过程中的高温环境。
4.电缆的耐寒性能应符合国家标准要求，以适应低温环境下的光伏电站。
5.电缆的耐候性应符合国家标准要求，以保证电缆在户外环境下的长期使用。
6.电缆的耐腐蚀性应符合国家标准要求，以适应工业环境中的酸碱腐蚀。
7.电缆的机械强度应符合国家标准要求，以保证电缆在安装和使用过程中不会发生损坏。
8.电缆的防火性能应符合国家标准要求，以减少火灾的发生和蔓延。
五、结论光伏电缆作为太阳能光伏发电系统的重要组成部分，其技术规格对于系统的正常运行至关重要。

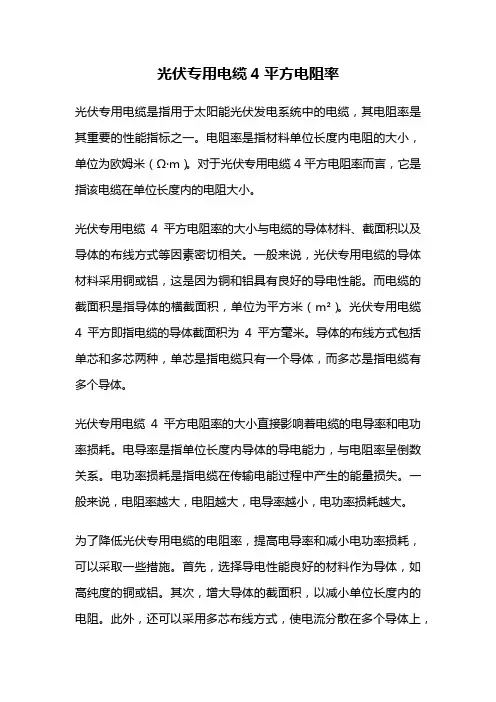

光伏专用电缆4平方电阻率光伏专用电缆是指用于太阳能光伏发电系统中的电缆，其电阻率是其重要的性能指标之一。
电阻率是指材料单位长度内电阻的大小，单位为欧姆米（Ω·m）。
对于光伏专用电缆4平方电阻率而言，它是指该电缆在单位长度内的电阻大小。
光伏专用电缆4平方电阻率的大小与电缆的导体材料、截面积以及导体的布线方式等因素密切相关。
一般来说，光伏专用电缆的导体材料采用铜或铝，这是因为铜和铝具有良好的导电性能。
而电缆的截面积是指导体的横截面积，单位为平方米（m²）。
光伏专用电缆4平方即指电缆的导体截面积为4平方毫米。
导体的布线方式包括单芯和多芯两种，单芯是指电缆只有一个导体，而多芯是指电缆有多个导体。
光伏专用电缆4平方电阻率的大小直接影响着电缆的电导率和电功率损耗。
电导率是指单位长度内导体的导电能力，与电阻率呈倒数关系。
电功率损耗是指电缆在传输电能过程中产生的能量损失。
一般来说，电阻率越大，电阻越大，电导率越小，电功率损耗越大。
为了降低光伏专用电缆的电阻率，提高电导率和减小电功率损耗，可以采取一些措施。
首先，选择导电性能良好的材料作为导体，如高纯度的铜或铝。
其次，增大导体的截面积，以减小单位长度内的电阻。
此外，还可以采用多芯布线方式，使电流分散在多个导体上，减小电流密度，从而降低电阻。
需要注意的是，光伏专用电缆4平方电阻率的大小与电缆的长度无关，即使长度不同，电阻率的大小也保持不变。
因此，在选择光伏专用电缆时，应根据实际需求确定所需的电缆长度，并根据电缆的导体材料、截面积和布线方式等因素综合考虑，以满足系统的电能传输需求。
光伏专用电缆4平方电阻率是指该电缆在单位长度内的电阻大小。
它与电缆的导体材料、截面积和布线方式等因素密切相关。
采取合适的措施可以降低电阻率，提高电导率和减小电功率损耗。
在选择光伏专用电缆时，应综合考虑实际需求，以满足系统的电能传输需求。
光伏电缆
产品型号：光伏电缆
导体截面：光伏电缆
产品简介： 太阳能技术将成为未来的绿色能源技术之一，太阳能或光伏（PV）
在中国应用日渐广泛,除政府支持的光伏发电厂发展迅速之外，私人投资者也正积极
建厂，计划投产在全球销售的太阳能组件。但就目前而言，许多国家仍处于学习阶段。
毫无疑问，为了获取最佳利润，业内企业，都需要向那些已在太阳能应用方面具有多
年经验的国家和公司学习。
建造经济高效的盈利性的光伏发电厂，代表了所有太阳能制造商最重要的目标和
核心竞争力。事实上，盈利能力不仅仅取决于太阳能组件自身的效率或高性能，也离
不开一系列表面看来与组件无直接关系的部件。但所有这些部件（如电缆、连接器、
接线盒）应依据招标人的长期投资目标进行选择。所选部件的高质量可以避免因高昂
的维修和维护费用而导致太阳能系统无法盈利。
例如，人们通常不会将连接光伏组件和逆变器的布线系统视为关键部件,
但是，如果未能采用太阳能应用的专用电缆，将会影响到整个系统的使用寿命。
实际上，太阳能系统常常会在恶劣环境条件下使用，如高温和紫外线辐射。在欧洲，
晴天时将导致太阳能系统的现场温度高达100°C。目前，我们可采用的各种材料有
PVC、橡胶、TPE和高质量交叉链接材料，但遗憾的是，额定温度为90°C的橡胶电
缆，还有即便是额定温度为70°C的PVC电缆也常常在户外使用，显然，这将大大影
响系统的使用寿命。
HUBER+SUHNER太阳能电缆的生产已有20多年的历史。欧洲采用此类电缆的
太阳能设备也已使用了20余年，而且至今仍然处于很好的工作状态。
环境应力
就光伏应用而言，户外使用的材料应根据紫外线、臭氧、剧烈温度变化和化学侵
蚀情况而定。在该种环境应力下使用低档材料，将导致电缆护套易碎，甚至会分解电
缆绝缘层。所有这些情况都会直接增加电缆系统损失，同时发生电缆短路的风险也会
增大，从中长期看，发生火灾或人员伤害的可能性也更高。
HUBER+SUHNER RADOX®太阳能电缆是一种电子束交叉链接电缆，额定
温度为120°C，在所属设备中可抵御恶劣气候环境和经受机械冲击。根据国际标准
IEC216，RADOX®太阳能电缆，在户外环境下，其使用寿命是橡胶电缆的8倍，
是PVC电缆的32倍。这些电缆和部件不仅具有最佳的耐风雨性、耐紫外线和臭氧侵
蚀性，而且能承受更大范围的的温度变化（例如：从–40°C至125°C）。
为应对高温导致的潜在危险，制造商倾向于使用双层绝缘橡胶护套电缆（例如：
H07 RNF）。但此类电缆的标准版本仅允许用于最高工作温度为60°C的环境下。而在
欧洲，屋顶上即可测得出的温度值却高达100°C。
RADOX®太阳能电缆的额定温度为120°C（可使用20000小时）。这一额定值
相当于在90°C的持续温度条件下可使用18年；而当温度低于90°C时，其使用寿命更
长。通常，要求太阳能设备的使用寿命应达到20至30年以上。
基于上述种种原因，在太阳能系统中使用专用太阳能电缆和部件是非常有必要
的。
抗机械载荷
实际上，在安装和维护期间，电缆可在屋顶结构的锐边上布线，同时电缆须承受
压力、弯折、张力、交叉拉伸载荷及强力冲击。如果电缆护套强度不够，则电缆绝缘
层将会受到严重损坏，从而影响整个电缆的使用寿命，或者导致短路、火灾和人员伤
害危险等问题的出现。
经辐射交叉链接的材料，具备较高的机械强度。交叉链接工艺改变了聚合物的化
学结构,可熔性热塑材料转换为非可熔性弹性体材料,交叉链接辐射显著改善了电缆绝
缘材料的热学特性、机械特性和化学特性。
作为全球最大的太阳能市场，德国已遇到所有与电缆选择相关的问题。如今在德
国，50%以上的设备都采用专用于太阳能应用的HUBER+SUHNER RADOX®电
缆。现在，正是我们汲取经验的时候。
RADOX®：外观质量
RADOX电缆：
• 完美的缆芯同心度
• 护套厚度均匀
• 直径较小
• 缆芯分布不同心
• 电缆直径较大（比RADOX电缆直径大40%）
• 护套厚度不均（造成电缆表面缺陷）
所有的太阳能电池，均产生直流电并需要转换交流电。具有一定容量的光电源，需要许
多千个单元模块组成，并将每一个单元模块有规则的连接起来，可想而知PV电缆结构中包
括很多的绝缘细线。初期研究光伏电池，主要精力是对元件及其组合方面，目前对于PV电
缆的研究也提到了日程。近十年来，全球光能发电市场高速增长，而光伏电缆仍没有国际标
准，因此可借鉴的标准和试验，需加以调整，如寿命循环试验等，尤其应当注意的是电缆长
期暴露在强烈紫外线下的老化问题。
光伏电池由大到小，一般居民屋顶的小型PV为几千瓦峰值(kWp-Kilowatt peak)，工业
用的中型PV为几兆瓦峰值(MWp)，大型发电场PV达2千兆瓦峰值(2GWp)。2008年全球
新安装系统的PV市场为5.6 GW，大多数人预测每年约8～10GW的能力。PV用电缆通常
考虑只在系统的直流部分，不包括栅极接线、系统控制电缆及其他连接电线等。PV电缆与
PV安装容量的关系大致如下：1 MW约相当配套40～60km PV cable，这与晶体和薄膜组
件的排列和数量直接相关，其连接原理见图1，图中未画出变流器。
图1 细线电缆和模块电缆与模块连接原理
PV电缆长期暴露在阳光下，或者长期浸泡在水中，还有环境温度的急剧变化，因此用户
对于电缆的寿命问题即为关注。因为没有国际标准(如IEC标准)，制造者也觉得缺乏依据，
所以PV电缆在发展过程中，对其质量和寿命问题出现了争论，但大多数专家持赞同意见。
由UL出版和发行的《光电伏打电线的调查大纲》UL-4703(及其相关标准和基准)；另外
由TüV(德国技术上检验局)印刷的《在光伏系统使用的电缆要求》2Pfg-1169"(及其相关的
标准和基准)，成为目前主要的参考文件。将来也许会成为公认的标准。
电缆导体由很细的镀锡组成，符合IEC 60228 class，截面大都为4.00 mm2 and 6.00
mm2，分别由56根单线和84根单线组成；绝缘层护套符合TüV和UL要求，热塑或交联
惨了均可使用，
这些属于常规规定，绝缘厚度曲0.5 mm。
电缆护套需要有足够的机械强度，以防止敷设时护套受损。另外应对老鼠和白蚁有防范
功能，有时不得不增加钢丝编织层(作为铠装)，PV系统的直流部分是不接地的系统，金属
编织有些人持反对意见，此外金属编织又产生了防腐问题。
至于光伏电缆的电气性能方面，作者认为不需要多大的要求。
上世纪90年代使用电缆，使用时间不长，护套出现环形开裂，在连接盒附近开裂更为显
著，认为当时的电缆质量是较差的，也许是连接盒周围的温度较高，可能是热应力所致。
护套液应具有耐各种化学剂的能力，如光伏电池清洗液、润滑油、酸性气体、酸雨、盐
雾、霉菌和其他油脂雾烟等。
从投资与回报考虑，PV电缆的使用寿命为25年，应认为是合理要求。用现有试验标准
进行考核，也许不一定能得出这样的精确结论。
由于PV电缆正在成为家庭日用品，与其他工业专用电缆相比，在质量方面存在一定的
不确定因素，至今为止，究竟使用寿命应保证期限有多长，设计和制造两方面的争论并未解
决。
图2 敷设长度较长的4.00 mm2PV电缆 图3 敷设长度较短的4.00 mm2PV电缆
