光伏发电系统电缆选型 PPT

•光伏发电系统电缆选型内容提要一、涉及电缆选型的相关标准和规范二、光伏发电系统电缆种类、特点及敷设方式三、光伏发电系统电缆选型计算一、涉及电缆选型的相关标准和规范DL /T 5044-2004中华人民共和国电力行业标准A选用多芯电缆时，其允许载流量可按同截面单芯电缆数值计算。

＞由直流柜引出的控制线、信号线应选择铜芯电缆。

其压降不应大于直流系统标称电压的5%。

＞直流电缆的选择和敷设应符合GB 50217中有关的规定。

GB 50217电力工程电缆设计规范A直流供电回路宜采用两芯电缆，当需要时可采用单芯电缆。

〉高温（100。

C以上）或低温（-20。

C以下）场所不宜用聚氯乙烯绝缘电缆。

A直埋敷设电缆时，当电缆承受较大压力或者有机械损伤危险时，应用钢带铠装电缆。

〉最大工作电流作用下的电缆芯温度，不得超过按电缆使用寿命确定的允许值。

〉确定电缆持续允许载流量的环境温度，如果电缆敷设在空气中或电缆沟，应取最热月曰最高温度的平均值。

>电缆路径的选择应符合下列规定>(1)避免电缆遭受机械性外力、过热、腐蚀等危害。

>(2)满足安全要求条件下使电缆较短。

>(3)便于敷设、维护。

>(4)避开将要挖掘施工的地方〉电缆在任何敷设方式及其全部路径条件的上下左右改变部件，都应满足电缆允许弯曲半径要求。

、光伏发电系统电缆种类、特点及敷设方光伏发电系统电缆种类主要有: 光伏专用电缆动力电缆控制电缆通信电缆射频电缆光伏专用电缆：PV1-F l*4mm2A组串到汇流箱的电缆一般用：光伏专用电缆PV1-F 1 *4mm20A特点：光伏电缆，结构简单，其使用的聚烯坯绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下使用, 具备一定的机械强度。

A敷设：可穿管中加以保护，利用组件支架作为电缆敷设的通道和固定，降低环境因素的影响。

动力电缆：ZRC-YJV22>钢带铠装阻燃交联电缆ZRC-YJV22 T泛应用于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的连接电缆，配电装置到电网的连接电缆。

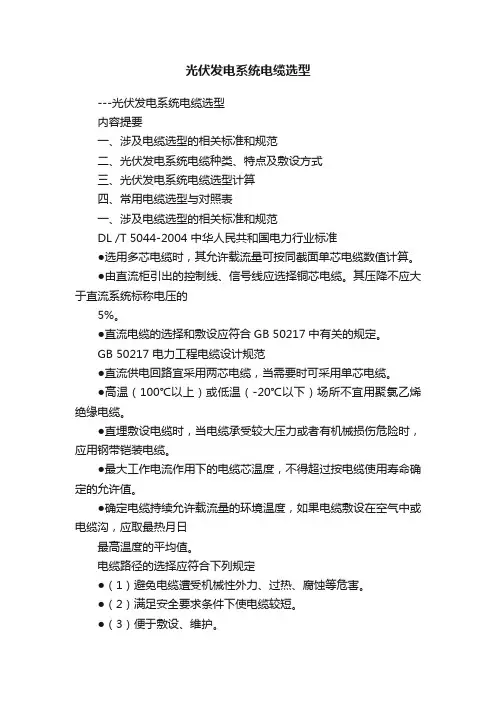

光伏发电系统电缆选型---光伏发电系统电缆选型内容提要一、涉及电缆选型的相关标准和规范二、光伏发电系统电缆种类、特点及敷设方式三、光伏发电系统电缆选型计算四、常用电缆选型与对照表一、涉及电缆选型的相关标准和规范DL /T 5044-2004 中华人民共和国电力行业标准●选用多芯电缆时，其允许载流量可按同截面单芯电缆数值计算。

●由直流柜引出的控制线、信号线应选择铜芯电缆。

其压降不应大于直流系统标称电压的5%。

●直流电缆的选择和敷设应符合GB 50217中有关的规定。

GB 50217 电力工程电缆设计规范●直流供电回路宜采用两芯电缆，当需要时可采用单芯电缆。

●高温（100℃以上）或低温（-20℃以下）场所不宜用聚氯乙烯绝缘电缆。

●直埋敷设电缆时，当电缆承受较大压力或者有机械损伤危险时，应用钢带铠装电缆。

●最大工作电流作用下的电缆芯温度，不得超过按电缆使用寿命确定的允许值。

●确定电缆持续允许载流量的环境温度，如果电缆敷设在空气中或电缆沟，应取最热月日最高温度的平均值。

电缆路径的选择应符合下列规定●（1）避免电缆遭受机械性外力、过热、腐蚀等危害。

●（2）满足安全要求条件下使电缆较短。

●（3）便于敷设、维护。

●（4）避开将要挖掘施工的地方●电缆在任何敷设方式及其全部路径条件的上下左右改变部件，都应满足电缆允许弯曲半径要求。

二、光伏发电系统电缆种类、特点及敷设方式●光伏发电系统电缆种类主要有：●光伏专用电缆●动力电缆●控制电缆●通信电缆●射频电缆光伏专用电缆：PV1-F 1*4mm2●组串到汇流箱的电缆一般用：光伏专用电缆PV1-F 1*4mm2。

●特点：光伏电缆，结构简单，其使用的聚烯烃绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下使用，具备一定的机械强度。

●敷设：可穿管中加以保护，利用组件支架作为电缆敷设的通道和固定，降低环境因素的影响。

动力电缆：ZRC-YJV22●钢带铠装阻燃交联电缆ZRC-YJV22广泛应用于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的连接电缆，配电装置到电网的连接电缆。

光伏发电系统电缆如何选
1.铜导体 vs 铝导体：
2.电缆尺寸：
正确选择光伏系统电缆的尺寸是至关重要的。

电缆的尺寸取决于系统的电流大小和长度。

过小的电缆尺寸可能会导致过高的电缆功率损耗和过热，而过大的电缆尺寸则会增加不必要的成本。

因此，应根据具体的系统需求和规范来选择适当的电缆尺寸。

3.电线绝缘和护套材料：
光伏发电系统电缆应具有对抗UV辐射，温度变化，机械应力和化学物质腐蚀的能力。

常用的电线绝缘和护套材料有聚乙烯（PE），交联聚乙烯（XLPE）和致密聚乙烯（HDPE）。

选择材料时，应确保其能够经受住系统环境中的各种压力和应力。

4.耐候性：
由于光伏发电系统电缆通常安装在户外暴露的环境中，必须具有耐候性。

耐候性可以确保电缆在极端温度和湿度条件下的可靠性。

电缆外护套通常采用特殊的聚合物材料，具有耐紫外线和耐化学腐蚀的能力。

5.安全认证和合规性：
选择符合国家相关标准和安全认证的电缆非常重要。

光伏发电系统电缆应符合国际和国家标准，如IEC、EN和UL等。

此外，选择具有相关认证和标志的电缆，如CE标志和TUV认证，也是确保质量和安全性的重要因素。

6.连接方式：
7.预留寿命和维护：
综上所述，光伏发电系统电缆的选择应根据具体的系统需求来进行，包括导体材料、尺寸、绝缘和护套材料、耐候性、安全认证和合规性、连接方式、预留寿命和维护。

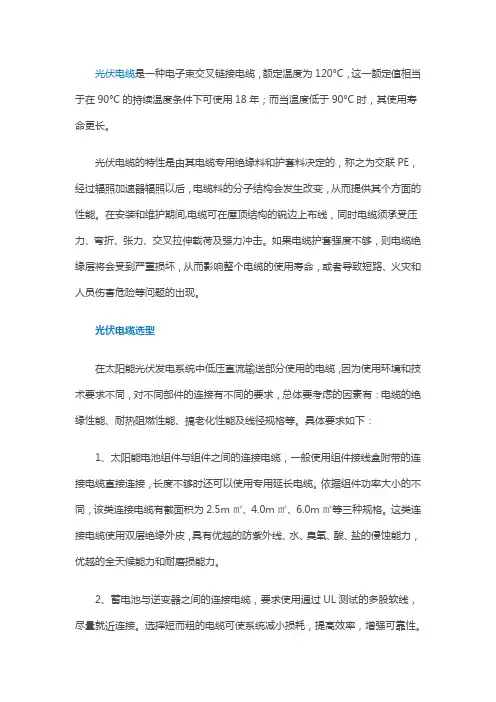

光伏电缆是一种电子束交叉链接电缆，额定温度为120°C，这一额定值相当于在90°C的持续温度条件下可使用18年；而当温度低于90°C时，其使用寿命更长。

光伏电缆的特性是由其电缆专用绝缘料和护套料决定的，称之为交联PE，经过辐照加速器辐照以后，电缆料的分子结构会发生改变，从而提供其个方面的性能。

在安装和维护期间,电缆可在屋顶结构的锐边上布线，同时电缆须承受压力、弯折、张力、交叉拉伸载荷及强力冲击。

如果电缆护套强度不够，则电缆绝缘层将会受到严重损坏，从而影响整个电缆的使用寿命，或者导致短路、火灾和人员伤害危险等问题的出现。

光伏电缆选型在太阳能光伏发电系统中低压直流输送部分使用的电缆，因为使用环境和技术要求不同，对不同部件的连接有不同的要求，总体要考虑的因素有：电缆的绝缘性能、耐热阻燃性能、搞老化性能及线径规格等。

具体要求如下：1、太阳能电池组件与组件之间的连接电缆，一般使用组件接线盒附带的连接电缆直接连接，长度不够时还可以使用专用延长电缆。

依据组件功率大小的不同，该类连接电缆有截面积为2.5m㎡、4.0m㎡、6.0m㎡等三种规格。

这类连接电缆使用双层绝缘外皮，具有优越的防紫外线、水、臭氧、酸、盐的侵蚀能力，优越的全天候能力和耐磨损能力。

2、蓄电池与逆变器之间的连接电缆，要求使用通过UL测试的多股软线，尽量就近连接。

选择短而粗的电缆可使系统减小损耗，提高效率，增强可靠性。

3、电池方阵与控制器或直流接线箱之间的连接电缆，也要求使用通过UL 测试的多股软线，截面积规格根据方阵输出最大电流而定。

各部位直流电缆截面积依据下列原则确定：太阳能电池组件与组件之间的连接电缆、蓄电池与蓄电池之间的连接电缆、交流负载的连接电缆，一般选取的电缆额定电流为各电缆中最大连续工作电流的1.25倍；太阳能电池方阵与方阵之间的连接电缆、蓄电池（组）与逆变器之间的连接电缆，一般选取的电缆额定电流为各电缆中最大连续工作电流的1.5倍。
