光伏电缆技术及其标准的发展

光伏电缆时常暴露在阳光之下，光伏电缆太阳能系统常常会在恶劣环境条件下使用,光伏电缆如高温和紫外线辐射.在欧洲,晴天时将导致太阳能系统的现场温度高达100°C.目前,我们可采用的各种材料有PVC、橡胶、TPE和高品质交叉连结材料,但遗憾的是,额定温度为90°C的橡胶电缆,还有即便是额定温度为70°C的PVC电缆也常常在户外使用光伏电缆,目前国家金太阳工程频频上马，有许多承建商为了节省成本，不选择太阳能系统专用电缆，而是选择普通的pvc电缆来替代光伏电缆，显然,这将大大影响系统的使用寿命.光伏电缆的特性是由其电缆专用绝缘料和护套料决定的，我们称之为交联PE，经过辐照加速器辐照以后，光伏电缆料的分子结构会发生改变，从而提供其个方面的性能。

电站中常见的光伏电缆及材料的用途和使用环境做详细的介绍。

电缆按照光伏电站的系统可分为直流电缆及交流电缆，根据用途及使用环境的不同分类如下：1．光伏电缆直流电缆(1)组件与组件之间的串联电缆。

(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。

1word格式支持编辑，如有帮助欢迎下载支持。

(3)直流配电箱至逆变器之间电缆。

以上电缆均为直流电缆，户外敷设较多，需防潮、防暴晒、耐寒、耐热、抗紫外线，某些特殊的环境下还需防酸碱等化学物质。

2．光伏电缆交流电缆(1)逆变器至升压变压器的连接电缆。

(2)升压变压器至配电装置的连接电缆。

(3)配电装置至电网或用户的连接电缆。

此部分光伏电缆为交流负荷电缆，户内环境敷设较多，可按照一般电力电缆选型要求选择。

3.光伏专用电缆光伏电缆光伏电站中大量的直流电缆需户外敷设，环境条件恶劣，其电缆材料应根据抗紫外线、臭氧、剧烈温度变化和化学侵蚀情况而定。

普通材质电缆在该种环境下长期使用，将导致电缆护套易碎，甚至会分解电缆绝缘层。

这些情况会直接损坏电缆系统，同时也会增大电缆短路的风险，从中长期看，发生火灾或人员伤害的可能性也更高，大大影响系统的使用寿命。

光伏电缆的概念和特点1. 概念光伏电缆是一种用于太阳能光伏发电系统中的特殊电缆。

它是将太阳能电池板与逆变器、电网等设备连接起来的关键组成部分。

光伏电缆通过传输太阳能电池板产生的直流电，并将其转换为交流电并注入到电网中。

2. 特点2.1 高温耐受性光伏电缆需要具备良好的高温耐受性，因为在太阳能发电过程中，太阳能电池板会受到高温的影响。

同时，由于长期暴露在户外环境中，光伏电缆还需要具备良好的耐候性能，以确保其长时间稳定运行。

2.2 UV抗老化性能光伏电缆暴露在阳光下会受到紫外线辐射，因此需要具备良好的UV抗老化性能。

UV抗老化是指材料在长时间接触紫外线照射后仍然保持其物理和化学性质不变的能力。

2.3 绝缘和导体材料选择光伏电缆的绝缘和导体材料选择非常重要，其性能直接影响到光伏系统的安全性和稳定性。

常见的绝缘材料有聚乙烯、交联聚乙烯和氟塑料等，导体材料一般采用铜或铝。

2.4 阻燃性能由于光伏电缆长期暴露在户外环境中，阻燃性能是其必备的特点之一。

阻燃性能是指材料在遭受火焰燃烧时自行停止燃烧的能力，以减少火灾对人身财产造成的损害。

2.5 耐腐蚀性光伏电缆需要具备良好的耐腐蚀性能，因为其常常处于潮湿、高温、多尘等恶劣环境中。

耐腐蚀性是指材料在接触酸、碱、盐等化学物质时不发生明显变化或损坏的能力。

2.6 长寿命和可靠性由于光伏电缆安装后很难更换，因此其需要具备长寿命和可靠性。

长寿命和可靠性是指光伏电缆在长时间使用过程中能够保持稳定的性能，并具备较高的安全性能，以确保光伏系统的正常运行。

3. 应用光伏电缆主要用于太阳能光伏发电系统中，连接太阳能电池板、逆变器、电网等设备。

它在太阳能发电系统中起到传输直流电和交流电的重要作用。

光伏电缆广泛应用于家庭光伏发电系统、工业光伏发电系统以及大型太阳能发电站等场景。

在家庭光伏发电系统中，光伏电缆将太阳能电池板产生的直流电传输到逆变器中进行转换，并将转换后的交流电注入到家庭用电网中。

光伏发电站设计规范电缆敷设与连接技术指南随着清洁能源的重要性日益凸显以及光伏发电的迅速发展，光伏发电站的建设和设计变得愈发重要。

在光伏发电站的建设过程中，电缆的敷设和连接技术是至关重要的一环。

本文将从规范的角度出发，为光伏发电站的电缆敷设与连接技术提供指导和建议。

一、光伏发电站电缆敷设规范1. 安全性考虑在光伏发电站电缆敷设过程中，安全性是首要考虑因素。

因此，在选择电缆材料和类型时，应考虑其耐高温、耐紫外线和防火特性。

此外，电缆的敷设应符合国家和地方相关安全规定，如必要时，可使用防火套管等措施进行防护。

2. 敷设路径选择在确定光伏发电站电缆敷设路径时，应充分考虑地形、气候条件以及电缆的负载和容量要求。

避免过多的弯曲和锐角，以减少对电缆的损坏和电阻增大的影响。

在需要穿越建筑物或地下道路时，应选择耐压能力和耐老化性能较好的电缆类型。

3. 敷设方式光伏发电站电缆的敷设方式多种多样，包括地埋、架空、井道等。

根据实际情况选择合适的敷设方式，并在敷设过程中注意减少扭曲、磨损等因素的影响。

对于多股电缆或光缆，应注意其敷设的分层和间距，以避免互相干扰。

二、光伏发电站电缆连接技术1. 选取合适的连接器连接器的选择对光伏发电站电缆的连接质量和整体效果有着重要的影响。

应根据电缆材质、截面和接口类型等因素选取合适的连接器，并确保其具备良好的导电性能、耐腐蚀性能和可靠的连接性。

2. 连接技术要求在进行电缆连接时，应注意以下几个方面：（1）确保接触部分洁净、无氧化膜，使用适当的清洗剂和工具进行清洗；（2）正确选择和安装连接套管，并确保其与电缆的密封性；（3）采用合适的接地方式，确保电缆与地质接地的良好电气连接；（4）在电缆连接完成后，应使用合适的绝缘材料进行绝缘处理，以防止漏电和电缆受潮。

3. 连接测试和维护完成电缆连接后，应进行连接测试，包括导通性测试、绝缘测试和耐压测试等。

确保连接的质量和每个连接点的可靠性。

此外，定期进行电缆的维护检查，如检查连接器的紧固状态、电缆的绝缘状况等，及时发现和处理问题，以保证光伏发电站的正常运行。

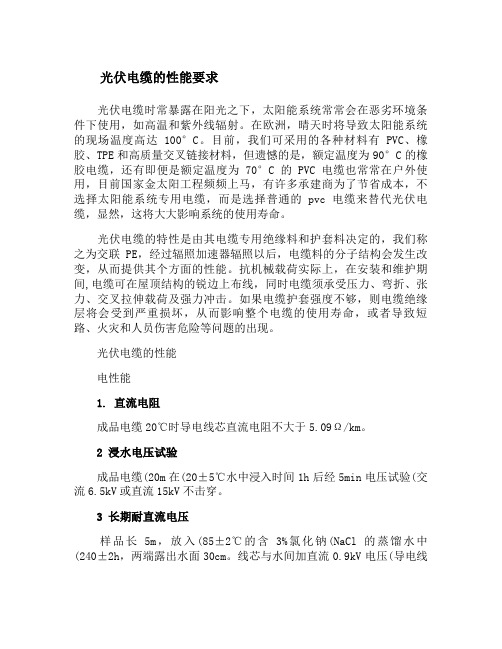

光伏电缆的性能要求光伏电缆时常暴露在阳光之下，太阳能系统常常会在恶劣环境条件下使用，如高温和紫外线辐射。

在欧洲，晴天时将导致太阳能系统的现场温度高达100°C。

目前，我们可采用的各种材料有PVC、橡胶、TPE和高质量交叉链接材料，但遗憾的是，额定温度为90°C的橡胶电缆，还有即便是额定温度为70°C的PVC电缆也常常在户外使用，目前国家金太阳工程频频上马，有许多承建商为了节省成本，不选择太阳能系统专用电缆，而是选择普通的pvc电缆来替代光伏电缆，显然，这将大大影响系统的使用寿命。

光伏电缆的特性是由其电缆专用绝缘料和护套料决定的，我们称之为交联PE，经过辐照加速器辐照以后，电缆料的分子结构会发生改变，从而提供其个方面的性能。

抗机械载荷实际上，在安装和维护期间,电缆可在屋顶结构的锐边上布线，同时电缆须承受压力、弯折、张力、交叉拉伸载荷及强力冲击。

如果电缆护套强度不够，则电缆绝缘层将会受到严重损坏，从而影响整个电缆的使用寿命，或者导致短路、火灾和人员伤害危险等问题的出现。

光伏电缆的性能电性能1. 直流电阻成品电缆20℃时导电线芯直流电阻不大于5.09Ω/km。

2 浸水电压试验成品电缆(20m在(20±5℃水中浸入时间1h后经5min电压试验(交流6.5kV或直流15kV不击穿。

3 长期耐直流电压样品长5m，放入(85±2℃的含3%氯化钠(NaCl的蒸馏水中(240±2h，两端露出水面30cm。

线芯与水间加直流0.9kV电压(导电线芯接正极，水接负极。

取出试样后进行浸水电压试验，试验电压为交流1kV，要求不击穿。

4 绝缘电阻成品电缆20℃时绝缘电阻不小于1014Ω·cm，成品电缆90℃时绝缘电阻不小于1011Ω·cm。

5 护套表面电阻成品电缆护套表面电阻应不小于109Ω。

其他性能1. 高温压力试验(GB/T 2951.31-2008 温度(140±3℃，时间240min， k=0.6，压痕深度不超过绝缘与护套总厚度的50%。

国标光伏线缆标准
国标光伏线缆标准是指适用于太阳能光伏发电及其系统中的连接线缆的规范化标准。

该标准包括线缆的物理特性、电气特性、耐久性、环境适应性、安全性等方面的要求。

在光伏发电系统中，线缆的质量对系统的性能和寿命有着至关重要的影响。

因此，制定国家标准对于促进光伏产业的发展、提高光伏系统的安全性和可靠性、推动我国光伏产业在国际上的竞争力具有重要意义。

当前，国家已经制定了一系列光伏线缆的标准，并不断完善和更新，以适应光伏产业的发展需求。

- 1 -。

光伏电缆太阳能专用电缆光伏电缆作为太阳能发电系统的重要组成部分，为电力输送提供了可靠的保障。

光伏电缆也被称为太阳能专用电缆，是一种高性能的电气连接线，用于连接光伏电池板和太阳能逆变器，为电力输送提供保障。

光伏电缆具有多种优点，例如外层防水、耐腐蚀、耐高温等性能，非常适合在户外环境中使用。

在太阳能发电系统中，光伏电缆是不可或缺的元件。

与普通电线相比，光伏电缆能够在太阳能系统中更好地传递电能。

其主要原因在于，光伏电缆具有更好的耐环境性能。

由于太阳能系统大多部署在户外，面对各种不同的气候条件，耐环境性能就变得尤为重要。

同时，光伏电缆能够同时承受高压和强电流，能够确保太阳能发电系统的稳定性，并且具有防火、阻燃、无毒等优良的特性。

这也使得光伏电缆在太阳能发电系统中成为绝佳的电缆选择。

太阳能专用电缆分为直流和交流两种类型，这种分类也是光伏电缆的关键特征。

直流电缆用于将光伏电池板制造的直流电能输送到太阳能逆变器，而交流电缆则将太阳能逆变器输出的交流电能传递回电网。

直流光伏电缆和普通的直流电线相比，在耐腐蚀和抗老化方面具有明显的优势。

直流光伏电缆需要更高的绝缘电阻，这意味着这种电缆在内部需要更多的绝缘层，来保证电缆不会发生电气故障。

太阳能发电系统在全球各地都越来越受欢迎，它不仅是清洁能源的来源，而且还可以为人们提供更加便宜的电力。

因此，在建设太阳能发电系统时，选择合适的光伏电缆是至关重要的。

科学家和工程师们设计了一系列的标准和指导方针，确保太阳能系统的可靠性和安全性。

无论是在安装光伏电池板还是选用逆变器和光伏电缆方面，所有这些方面都必须遵循严格的标准。

尽管光伏电缆的优点是显而易见的，但它们仍然需要谨慎处理，以确保它们的安全性和可靠性。

因为电线和电缆可能会因到处走动，受到日常使用和天气变化，摩擦和正常磨损的影响。

这些因素加在一起可能会导致电线中的铜线松动或直接破裂，并且很容易在使用中构成安全隐患。

特别是在老化和受损时，要检查和更换太阳能专用电缆。

光伏电缆介绍范文光伏电缆是一种专门用于光伏发电系统的电缆，其作用是将太阳能电池板产生的直流电能传输到逆变器进行转换，并将输变电站输送的交流电力传输到太阳能电池板。

光伏电缆通常由导体，绝缘层，护套和外护套组成。

以下是对光伏电缆的详细介绍。

首先，光伏电缆的导体是其主要组成部分之一、导体通常采用高纯铜或铝合金制成，以确保电力传输的效率和稳定性。

铜导体具有良好的导电性能和耐腐蚀性，适用于长期使用。

而铝导体则更轻便，适用于较大跨度的输电线路。

其次，光伏电缆的绝缘层起到保护导体的作用，防止电流泄漏和电缆被外界因素损坏。

绝缘层通常使用聚氯乙烯（PVC）材料或交联聚乙烯（XLPE）材料制成。

这些材料具有较高的绝缘性能和耐候性，适用于户外环境和恶劣天气条件。

光伏电缆的护套是一层挤压在绝缘层外的保护层，用于阻挡潮气和化学物质的侵入。

护套通常采用聚氯乙烯（PVC）或低烟无卤（LSZH）材料制成，具有耐磨性和耐腐蚀性，保护电缆免受外界因素的损害。

最后，光伏电缆的外护套是最外层的保护层，用于防止电缆受到刮擦、撞击和化学物质的侵蚀。

外护套通常使用聚氯乙烯（PVC）或低烟无卤（LSZH）材料制成，并具有耐候性和抗UV性能，适用于户外使用。

除了以上组成部分外，光伏电缆还具有一些特殊的设计和特点。

首先，光伏电缆具有较大的电流承载能力，能够适应太阳能发电系统的高电压和高电流要求。

其次，光伏电缆具有良好的耐候性和防腐性，能够在室外环境和恶劣天气条件下长期稳定使用。

此外，光伏电缆还具有较低的电阻和导热性能，能够减少能量损耗和热量积聚。

总之，光伏电缆是一种专门设计用于太阳能发电系统的电缆，具有高导电性能、良好的耐候性和耐腐蚀性，并能承受高电压和高电流。

其特点和设计使其适用于户外环境和恶劣天气条件下的太阳能发电系统，为光伏发电系统的高效稳定运行提供了重要的保障。

+VenteranceCEEIAICS K 中国电器工业协会标准CEEIA B 218.1-2012光伏发电系统用电缆技术条件第1部分：一般规定Technology requirements of cable used in photovoltaic systemPart 1: General requirements（送审稿）2012-0×-××发布 2012-0×-××实施中国电器工业协会 发布CEEIA B218.1—2012前言中国电器工业协会（CEEIA）是我国电工领域全国性的行业组织，具有社会团体法人资格。

按照科学发展观，探索标准化工作新机制，实现标准化事业为电工行业技术发展服务，是协会的工作内容之一。

中国境内的任何个人、组织、会员单位均可提出制、修定中国电器工业协会标准的建议并参与有关工作。

中国电器工业协会标准按照《中国电器工业协会标准制定工作管理办法》进行管理。

中国电器工业协会标准草案向行业广泛征求意见，并通过上述管理办法的工作程序，方可作为中国电器工业协会标准予以发布。

考虑到本标准中的某些条款可能涉及专利，协会不负责对任何该类专利权的鉴别。

《光伏发电系统用电缆技术条件》分为四个部分：第一部分：一般规定第二部分：光伏发电系统用交直流传输电力电缆第三部分：光伏发电系统用控制电缆第四部分：光伏发电系统用数据传输电缆本部分为第一部分。

本协会标准由中国电器工业协会标准化工作委员会提出。

本协会标准由xxxxxxxx归口。

本协会标准由xxxx负责解释。

本协会标准负责起草单位：上海金友金弘电线电缆有限公司、北京鉴衡认证中心。

本协会标准参加起草单位：本协会标准起草人：本协会标准于⨯⨯⨯⨯年⨯⨯月⨯⨯日发布。

本协会标准在实施过程中，如发现需要修改或补充之处，请将意见和有关资料寄给中国电器工业协会标准化工作委员会秘书处，以便修订工作。

光伏发电系统用电缆技术条件第一部分：一般规定1 范围本技术规范规定了光伏发电系统系列电缆的技术要求、试验方法、检验规则、使用范围、使用寿命、交货长度及其包装和标志。
