水平定向钻施工方案模板

  • 格式：doc
  • 大小：158.00 KB
  • 文档页数：19

XXXX穿越工程 XXXXX工程 XXXX穿越工程 施

工 方 案 编制单位： 编制日期： 年 月 日XXXX穿越工程 目录

第一章 工 程 概 述 .................................................................................................. 1 1.1概述 .................................................................................................................................. 1 1.2穿越点位置 ...................................................................................................................... 1 1.3穿越主要技术参数 .......................................................................................................... 1 1.4工程地质 .......................................................................................................................... 1 1.5交通及水源 ...................................................................................................................... 2 1.6主要工程量 ...................................................................................................................... 2 1.7施工工期 .......................................................................................................................... 2 第二章 主要施工方案 ................................................................................................. 3 2.1定向钻施工工艺流程 ...................................................................................................... 3 2.2穿越管道施工技术措施 .................................................................................................. 5 第三章 劳动组织、主要施工机具配备及主要消耗材料 ................................................ 8 3.1劳动组织 .......................................................................................................................... 8 3.2主要施工机具配备 .......................................................................................................... 8 3.3主要消耗材料 .................................................................................................................. 9 第四章 文明施工、环境及安全措施 .......................................................................... 10 4.1 施工安全措施 ............................................................................................................... 10 4.2 施工过程中的环境保护要求 ....................................................................................... 11 4.3文明施工措施 ................................................................................................................ 12 第五章 质量保证体系和HSE管理措施 ..................................................................... 13 5.1 质量保证体系 ............................................................................................................... 13 5.2 质量保证措施 ............................................................................................................... 14 5.3 质量管理措施 ............................................................................................................... 15 5.4 与业主、设计、监理、等单位的工作配合、协调 ................................................... 15 5.5 HSE管理目标及措施 ................................................................................................ 16 5.6 安全措施 ....................................................................................................................... 16 XXXX穿越工程 1 第一章 工 程 概 述

1.1概述 穿越地点\穿越长度\穿越管材\穿越管径 1.2穿越点位置

入钻点 出钻点

10m

100m 100m

管道纵向示意图 1.3穿越主要技术参数 序号 项目 内容 1 穿越管径 管径：DN350 长度：260M 管材：钢管 4 拖管长度 260米 3 入钻角 10度 4 出钻角 8度 5 管材 甲供：D350 L260M

6 穿越管线曲率半径 Re=1500D=525m 1.4工程地质 穿越地质：回填土层、粉质粘土层、全风化砂岩层。 XXXX穿越工程 2 1.5交通及水源

穿越工程施工设备及施工材料进入场地需保证三通一平，附近水源情况满足。

1.6主要工程量 序号 项目 单位 数量 备注 1 钻机进场调试安装 次 2 2 导向孔钻进 m 260 穿越长度 3 一次预扩孔Φ300mm（扩孔器） m 260 扩孔长度 4 二次预扩孔Φ400mm（扩孔器） m 260 扩孔长度 5 三次预扩孔Φ500mm（扩孔器） m 260 扩孔长度 8 四次清孔Φ500mm（扩孔器） m 260 清孔长度 7 回拖管道Φ500mm（扩孔器） m 260 回拖长度 1.7施工工期 本穿越工程从设备进场具备施工条件起计算用时15天完成穿越施工。 XXXX穿越工程

3 第二章 主要施工方案

2.1定向钻施工工艺流程 测量放线三 通一平

钻机运输 泥浆准备

钻机安装、调试

运布管

组焊 无损检测 补口补伤 清管试压 钻导向孔 预扩孔 管线回拖 设备拆除、退场 地貌恢复 工作量确认 XXXX穿越工程 4 附附图、施工平面布置图

1.钻机场地布置图

机 动 车 路 施工便

●入土点 钻 机

钻杆 泥

浆 罐 群

泥浆泵

膨润土

消防 设施

油料 停 车 区

40m

材料房 工具房 泥浆池

30m

合集下载

水平定向钻施工方案

水平定向钻施工方案

第一节水平定向钻施工方案第一小节施工准备1.工程施工的主要设备钻机采用DDW350型非开挖顶管钻机一台，各种直径的挤扩头3个，其主要技术性能指标为：长度730cm宽度230cm高度230cm操作重量8.5T最大主轴扭矩7000Nm实际回拖力270KN钻杆长度3m2.定向导向仪器采用美国DCI公司生产的月蚀导向仪定位系统。

3.其他设备，仪器第二小节施工工艺流程，技术方案【1】工程施工的主要设备查管线→钻孔曲线设计→测量放线→钻机定位→挖工作坑→导向孔钻进→扩孔/泥浆配置→管线回拖/泥浆配置→检查拉管质量→撤场【2】地下原有管线勘测采用美国麦克拉夫伦公司生产的MPL-H7LE型管线探测仪，在所要顶管施工范围内，对地下原有管线的位置，走向，深度进行探测。

探测方法：经过踏勘找出所有可能涉及到的管道井盖，工作人员首先打开井盖，下井观察管线大致情况如走向等，然后用管线仪发射器连接在所要探查的管线上，在地面用接受机接受信号来确定管线的位置，走向及深度同时做好记录并画出管线草图。

【3】测量放线，平整场地及钻机定位根据甲方提供的设计图纸测量，放线。

如遇到复杂地质状况或要避开地下原有管线需变更的，可依照变更进行。

测量结束后，完成“三通一平”工作即把钻机定位好，准备下钻。

【4】工作坑开挖及支护管线查清后，参照管线图纸和设计图纸，开挖工作坑。

预铺设管段的两段的工作坑应先挖好至所需大小，并沿钻进方向留出下钻孔位。

工作坑的主要作用是囤积泥石钻屑，方便拆装钻具及熔接管等。

【5】先导孔施工阶段根据设计钻进路径图，调整好钻杆入土角，逐根钻进。

每钻进一根钻杆测量其深度及方向，做好钻进路径统计表记录。

在地表测量点做好标记，以方便二次钻进时核对深度及位置。

要求每一根钻杆的深度误差范围控制在±0.20米以内，轴向偏差范围控制在±0.30米以内。

记录好钻进过程中的扭矩，推力，泥浆流量，泥浆压力，角度改变量。

【6】扩孔阶段回扩孔采用挤扩器逐级进行扩孔，最终最大成孔直径为Ф300mm。

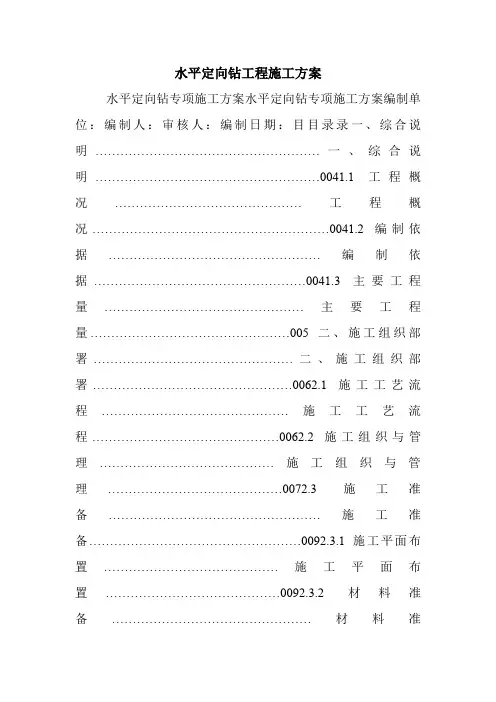

水平定向钻工程施工方案.doc

水平定向钻工程施工方案.doc

水平定向钻工程施工方案水平定向钻专项施工方案水平定向钻专项施工方案编制单位：编制人：审核人：编制日期：目目录录一、综合说明………………………………………………一、综合说明………………………………………………0041.1工程概况………………………………………工程概况…………………………………………………0041.2编制依据……………………………………………编制依据……………………………………………0041.3主要工程量…………………………………………主要工程量…………………………………………005二、施工组织部署…………………………………………二、施工组织部署…………………………………………0062.1施工工艺流程………………………………………施工工艺流程………………………………………0062.2施工组织与管理……………………………………施工组织与管理……………………………………0072.3施工准备……………………………………………施工准备……………………………………………0092.3.1施工平面布置……………………………………施工平面布置……………………………………0092.3.2材料准备…………………………………………材料准备…………………………………………0092.3.3设备准备………………………………………设备准备……………………………………………010三、主要分部分项工程施工方案…………………………三、主要分部分项工程施工方案…………………………0123.1测量定位放线…………………………………………测量定位放线…………………………………………0123.1.1测量定位放线………………………………………测量定位放线………………………………………0123.2定向钻穿越施工方案…………………………………定向钻穿越施工方案…………………………………0123.2.1钻机就位和调试……………………………………钻机就位和调试……………………………………0123.2.2钻孔导向……………………………………………钻孔导向……………………………………………0123.2.3分级反扩成孔………………………………………分级反扩成孔………………………………………0133.2.4管道回拖……………………………………………管道回拖……………………………………………014四、施工质量管理措施……………四、施工质量管理措施………………………………………………………0154.1质量管理措施及管理网络……………………………质量管理措施及管理网络……………………………0154.2针对本工程的质量保证措施…………………………针对本工程的质量保证措施…………………………016五、安全、文明、环保措施……………………………五、安全、文明、环保措施……………………………0175.1安全施工………………………………………………安全施工………………………………………………0175.1.1安全工作目标………………………………………安全工作目标………………………………………0175.1.2安全作业规程………………………………………安全作业规程………………………………………0175.2文明施工………………………………………………文明施工………………………………………………0175.3环境保护措施…………………………………………环境保护措施…………………………………………018、～4～一、综合说明一、综合说明1.11.1工程概况工程概况本工程输水管道为从化市西部明珠工业园路口至鳌头镇龙潭墟输水管道工程的一个子项工程。

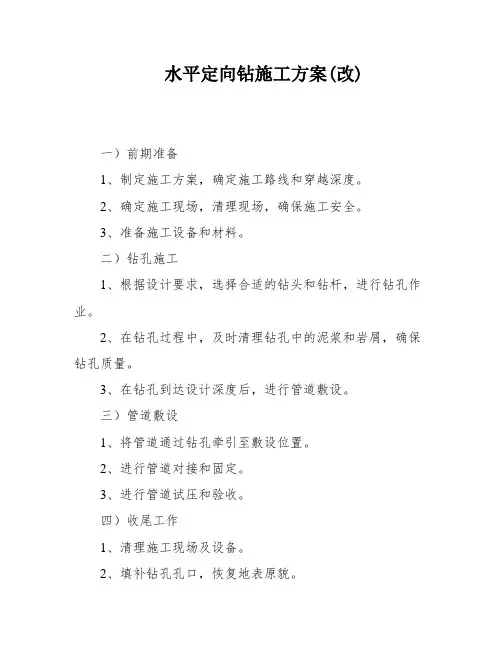

水平定向钻施工方案(改)
