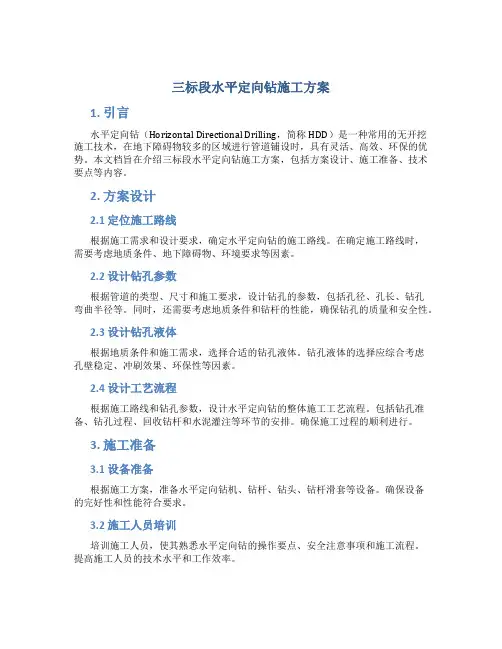

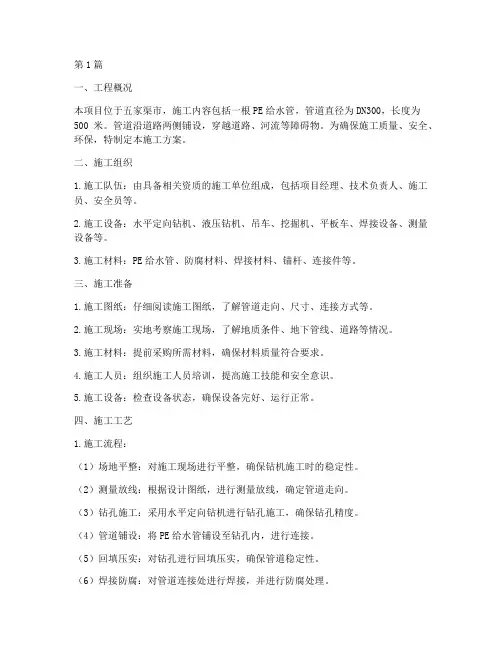

第1篇一、工程概况本项目位于五家渠市，施工内容包括一根PE给水管，管道直径为DN300，长度为500米。
管道沿道路两侧铺设，穿越道路、河流等障碍物。
为确保施工质量、安全、环保，特制定本施工方案。
二、施工组织1.施工队伍：由具备相关资质的施工单位组成，包括项目经理、技术负责人、施工员、安全员等。
2.施工设备：水平定向钻机、液压钻机、吊车、挖掘机、平板车、焊接设备、测量设备等。
3.施工材料：PE给水管、防腐材料、焊接材料、锚杆、连接件等。
三、施工准备1.施工图纸：仔细阅读施工图纸，了解管道走向、尺寸、连接方式等。
2.施工现场：实地考察施工现场，了解地质条件、地下管线、道路等情况。
3.施工材料：提前采购所需材料，确保材料质量符合要求。
4.施工人员：组织施工人员培训，提高施工技能和安全意识。
5.施工设备：检查设备状态，确保设备完好、运行正常。
四、施工工艺1.施工流程：（1）场地平整：对施工现场进行平整，确保钻机施工时的稳定性。
（2）测量放线：根据设计图纸，进行测量放线，确定管道走向。
（3）钻孔施工：采用水平定向钻机进行钻孔施工，确保钻孔精度。
（4）管道铺设：将PE给水管铺设至钻孔内，进行连接。
（5）回填压实：对钻孔进行回填压实，确保管道稳定性。
（6）焊接防腐：对管道连接处进行焊接，并进行防腐处理。
（7）试压检测：对管道进行试压检测，确保管道质量。
2.施工要点：（1）钻孔施工：根据设计要求，选择合适的钻头和钻具，确保钻孔精度。
钻孔过程中，注意观察钻头进尺速度，发现异常情况及时处理。
（2）管道铺设：在钻孔内铺设PE给水管，确保管道连接牢固。
管道连接处应采用焊接或法兰连接，焊接质量应符合规范要求。
（3）回填压实：回填材料应选择优质土，回填过程中，注意分层压实，确保管道稳定性。
（4）焊接防腐：焊接质量应符合规范要求，防腐处理应选用符合要求的防腐材料。
（5）试压检测：试压压力应符合设计要求，试压过程中，注意观察管道是否有泄漏现象。

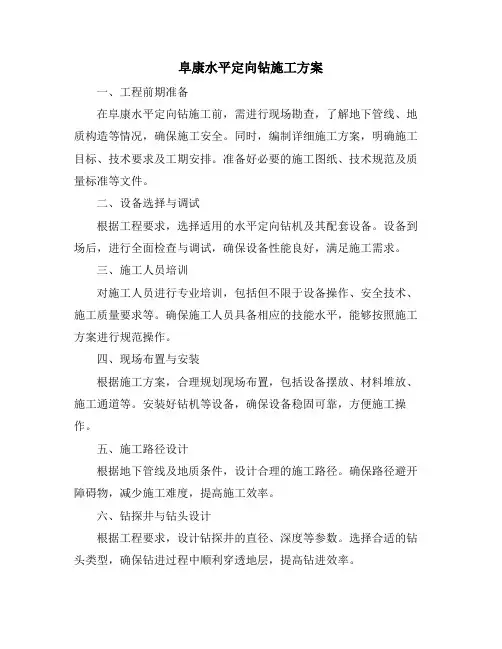

阜康水平定向钻施工方案一、工程前期准备在阜康水平定向钻施工前，需进行现场勘查，了解地下管线、地质构造等情况，确保施工安全。
同时，编制详细施工方案，明确施工目标、技术要求及工期安排。
准备好必要的施工图纸、技术规范及质量标准等文件。
二、设备选择与调试根据工程要求，选择适用的水平定向钻机及其配套设备。
设备到场后，进行全面检查与调试，确保设备性能良好，满足施工需求。
三、施工人员培训对施工人员进行专业培训，包括但不限于设备操作、安全技术、施工质量要求等。
确保施工人员具备相应的技能水平，能够按照施工方案进行规范操作。
四、现场布置与安装根据施工方案，合理规划现场布置，包括设备摆放、材料堆放、施工通道等。
安装好钻机等设备，确保设备稳固可靠，方便施工操作。
五、施工路径设计根据地下管线及地质条件，设计合理的施工路径。
确保路径避开障碍物，减少施工难度，提高施工效率。
六、钻探井与钻头设计根据工程要求，设计钻探井的直径、深度等参数。
选择合适的钻头类型，确保钻进过程中顺利穿透地层，提高钻进效率。
七、钻孔施工操作按照施工方案及操作规程，进行钻孔施工。
施工人员需密切关注钻进过程，及时调整钻进参数，确保钻孔质量。
八、安全措施与防护施工过程中，需严格执行安全操作规程，加强现场安全管理。
配置相应的安全防护设施，如防护网、警示标志等，确保施工人员及周边环境安全。
九、施工进度与工期制定详细的施工进度计划，明确各阶段的任务及完成时间。
加强施工过程中的进度监控，确保工程按期完成。
十、质量检查与验收施工过程中，进行定期的质量检查，确保施工质量符合规范要求。
工程完成后，组织验收工作，对工程质量进行全面评估。
验收合格后方可交付使用。
本施工方案旨在为阜康水平定向钻施工提供全面指导，确保施工过程规范、安全、高效。
在实际施工过程中，需根据现场实际情况及时调整施工方案，确保工程顺利完成。
水平定向钻施工方案一、编制依据2.1工艺流程图2.2工艺流程说明2.2.1施工准备2.2.1.1现场勘查（1）现场勘查资料既是导向孔轨迹设计的重要依据也将决定施工难易程度，同时也是计算造价的基础。
主要应确定以下内容：钻孔轴线和地面走向，地面相对高度，确定导向孔造斜长度和入钻点位置，铺管长度，布管位置；钻机等设备进出场路线、道路情况以及钻机和配套设备布置所占用的场地和空间。
（2）测量施工所在地的地形地貌、地下管线走向及埋深情况，找准入钻点的准确位置。
（3）调查落实设备进场路线、钻杆倒运路线，行人来往通行规律，应采取安全措施，确保管线工程顺利施工。
（4）复查施工所在地的污水管、自来水管、高压电缆和通讯电缆位置及埋深是否和本次工程穿越的管线交叉。
2.2.1.2穿越曲线设计导向孔穿越曲线依据管材的曲率设计；钻孔长度一般以50～300m左右为一段，并根据路面及地下构筑物的情况现场调整，选择适当的出入点、入土点。
PE管线沿正在施工修筑的路边摆放、熔接。
2.2.1.3钻机设备就位前准备（1）施工设备进场前要求场地达到三通一平，确保施工设备顺利进场。
（2）对施工管线所经过的地段周围管线及障碍物进行观测，路面所有井孔都要下井查清。
（3）根据施工现场情况，确定导向孔轴线。
（4）因施工现场路面是沥青和混凝土路面，钻机地锚直接用铁桩锚固。
（5）入土端开挖2.0×1.5×1.0m的工作坑，出土端开挖4.0×2.0×1.5m的泥浆储运坑，具体位置视现场而定；如路面以下路基的构成为不宜穿越的砂砾石层，则工作坑须适当地延长并加深，以使入出土点及穿越曲线能够在土层中。
（6）为避免由于泥浆流量太大，对周围环境造成影响，施工中要及时清理泥浆。
钻机设备就位前准备2.2.1.4场地准备（1）施工设备进场前要求场地达到三通一平，确保施工设备顺利进场。
（2）对施工管线所经过的地段周围管线及障碍物进行观测，路面所有井孔都要下井查清。
水平定向钻孔施工方案1. 引言水平定向钻孔技术是一项重要的土木工程技术，常用于地下管线的穿越、地下隧道的建设等。
本文将介绍水平定向钻孔施工方案的详细步骤和注意事项。
2. 施工前准备工作在开始水平定向钻孔施工之前，需要进行一系列的准备工作，包括： - 钻孔设备的准备和调试 - 定位和测量工作，确定钻孔的起点和终点 - 确定钻孔的路径和穿越障碍物的位置 - 制定施工计划和安全预案3. 钻孔设备和材料水平定向钻孔所需的设备和材料包括： - 钻机和钻头：用于进行钻孔的设备，根据具体情况选择合适数量和型号的钻机和钻头。
- 钻杆和导向工具：用于控制钻孔方向和深度，保证钻孔的准确性。
- 钻孔液：用于冷却钻头和排出钻屑，常见的钻孔液有水基钻孔液和泥浆钻孔液。
- 支撑材料：用于支撑和稳定钻孔，避免倒塌和塌陷。
4. 施工步骤4.1 钻孔起点准备在确定好钻孔的起点后，进行以下准备工作： - 确保起点周围无障碍物和堆积物，以便钻孔设备进场和操作。
- 根据需要挖掘一个较大的坑口，用于钻孔设备的安装和操作。
- 安装钻机和配备好钻头，并将其调整到正确的钻孔角度和方向。
4.2 钻孔施工开始进行钻孔施工，按照以下步骤进行： 1. 启动钻机，将钻头慢慢下降到地面，开始钻孔。
钻孔过程中要保持钻孔液的连续供给，以冷却钻头并将钻屑排出。
2. 使用导向工具控制钻孔方向，保证钻孔的水平性和准确性。
根据需求可进行适当的调整和修正。
3. 在钻孔过程中随时监测钻孔进度和钻孔方向，确保按照预期施工进展。
4. 当达到预定的钻孔长度或到达钻孔终点时，停止钻孔操作，移除钻头。
4.3 钻孔终点处理在完成钻孔后，需要进行以下处理： - 清理钻孔终点处的钻屑和杂物，以便后续施工。
- 根据需要进行检查和测量，确保钻孔符合设计要求。
- 钻孔结束后，堵塞钻孔口以防止土壤倒塌和杂物进入。
5. 施工安全注意事项在进行水平定向钻孔施工时，需要注意以下安全事项： - 确保施工现场安全，设置警示标志和隔离设施，避免人员和车辆进入施工区域。
水平定向钻施工方案成的明珠工业园路口至龙潭墟输水管道，西接万宝加压泵站至鳌头镇输水管道。
1.2编制依据本工程施工方案编制依据国家有关法律法规和规范标准，结合工程实际情况，制定本方案。
1.3主要工程量本工程主要工程量包括：输水管道、定向钻穿越、管道回拖等。
输水管道总长约6公里，定向钻穿越共计10处，管道回拖共计20处。
二、施工组织部署2.1施工工艺流程本工程施工工艺流程包括：测量定位放线、钻机就位和调试、钻孔导向、分级反扩成孔和管道回拖等。
2.2施工组织与管理本工程施工组织与管理包括：施工人员组织、施工现场管理、施工进度管理、施工质量管理和安全文明施工管理等。
2.3施工准备2.3.1施工平面布置施工平面布置应按照设计要求进行，保证施工现场的安全、整洁、有序。
同时，应设置施工标志牌和警示标志，指示施工区域和施工危险区域。
2.3.2材料准备材料准备应按照设计要求进行，保证材料的质量和数量。
同时，应按照材料的特性和用途分类存放，做好防潮、防晒等措施。
2.3.3设备准备设备准备应按照设计要求进行，保证设备的完好性和可靠性。
同时，应对设备进行检查和维护，确保设备的正常运转。
三、主要分部分项工程施工方案3.1测量定位放线3.1.1测量定位放线在施工前，应进行测量定位放线工作，确定钻孔位置和管道敷设位置，保证施工的准确性和安全性。
3.2定向钻穿越施工方案3.2.1钻机就位和调试钻机就位后，应进行调试工作，确保钻机的正常运转和钻孔的准确性。
3.2.2钻孔导向钻孔导向应按照设计要求进行，保证钻孔的准确性和安全性。
同时，应根据地质情况进行相应的调整和处理。
3.2.3分级反扩成孔分级反扩成孔应按照设计要求进行，保证管道的准确敷设和安全性。
同时，应根据地质情况进行相应的调整和处理。
3.2.4管道回拖管道回拖应按照设计要求进行，保证管道的准确敷设和安全性。
同时，应对管道进行检查和维护，确保管道的完好性和可靠性。
四、施工质量管理措施4.1质量管理措施及管理网络施工质量管理措施应按照设计要求进行，建立质量管理网络，保证施工质量的可控性和可靠性。
水平定向钻施工组织方案一、施工准备1.确定施工区域：根据工程要求和设计要求，确定水平定向钻施工的具体区域。
2.组建施工队伍：成立专业的施工队伍，包括施工人员、技术人员和安全人员等。
3.资金准备：按照预算和计划，提前准备好所需的施工设备和材料。
4.了解地质情况：通过现场勘察和地质勘测，了解施工区域的地质情况，包括地层结构、地下水情况等。
5.制定详细施工方案：根据地质情况和工程要求，制定详细的施工方案，包括钻孔位置、钻孔直径、施工工艺等。
二、施工流程1.钻孔准备：根据设计要求，确定钻孔的位置和直径，并进行钻孔标定，确定钻孔的水平方向。
2.材料准备：准备好所需的钻具和钻头等材料，并对其进行检查和测试。
3.钻井施工：采用水平定向钻机进行钻孔，根据施工方案和工艺要求，进行相应的操作。
在钻进过程中，根据需要进行相应的取心和岩芯分析。
4.安全保护：在施工过程中，加强对现场人员的安全保护，保证施工安全。
5.桩体检验：钻孔到设计深度后，进行桩体质量检验，包括桩体的垂直度、水平度和质量等。
6.桩体处理：根据检验结果，对桩体进行必要的处理，包括修补、加固等。
7.施工记录和资料整理：在施工过程中，及时记录施工情况和数据，并进行整理，以备后续的使用。
三、质量控制1.施工前期质量控制：在施工前，对施工设备和材料进行检查和测试，并进行相应的校准和调试工作。
2.施工过程质量控制：加强对施工过程的监督和管理，确保按照方案进行施工，并对施工过程中出现的问题及时处理。
3.施工后期质量控制：施工结束后，进行综合评估和质量检验，确保施工质量符合要求。
四、安全管理1.施工前期安全措施：在施工前，对施工区域进行安全评估，并制定相应的安全措施和应急预案。
2.施工过程安全控制：加强对施工现场的安全管理，包括严格执行安全操作规程、配备必要的安全设施和设备等。
3.施工后期安全总结：在施工结束后，对施工过程中的安全问题进行总结和分析，以便在下一次施工中进行改进。
水平定向钻施工方案一、项目背景和目标水平定向钻是一种钻探技术，可以在水平方向上进行方向控制和定向钻探。
其主要目标是实现在无法进行传统垂直钻探的情况下，达到对目标地层进行钻探和开采的目的。
本方案将详细介绍水平定向钻的施工工艺和操作流程，确保施工的顺利进行。
二、施工流程和工艺1.地质调查和设计：在施工前进行地质勘查和调查，确定目标地层的情况，并根据实际情况进行设计。
设计包括断面和开钻路径的设计。
2.设备准备：准备水平定向钻所需的设备和材料，包括钻头、导向工具、驱动器、隔离器、测量传感器等。
3.布置钻机：根据设计要求，确定适当的布置位置，并将钻机放置和固定在钻井台上。
4.钻头安装和导向：选择合适的导向工具和驱动器，并将其安装在钻头上。
通过驱动器的操作来控制钻头的方向，实现水平钻探。
5.钻井操作：根据设计要求控制钻井台的转速和进给速度，保持稳定的钻进速度。
同时，通过测量传感器监测钻进参数，确保钻孔的正确深度和位置。
6.钻孔取芯：根据实际需要，可以通过取芯操作来获取地层样本，以进行地质分析和实验。
7.钻杆替换和维护：根据需要进行钻杆的替换和维护，确保钻杆的正常运转和使用寿命。
8.完井和测试：在达到设计要求的深度后，进行井下工作，如巴氏体系井下工作流程。
9.数据记录和分析：对施工过程中的数据进行记录和收集，并进行分析，以确定施工质量和效果。
三、安全措施和环保要求1.安全措施：施工过程中应严格遵守安全规范，做好施工前的安全培训和应急准备工作。
操作人员应熟悉操作流程和设备使用方法，并佩戴相应的个人防护装备。
同时，钻机的使用和维护应符合相关安全要求，确保施工过程中的安全。
2.环保要求：在施工过程中，应遵守环保法规，采取措施减少或避免对环境的污染。
钻孔排水应注意处理，避免对地下水和地表水造成污染。
废弃物的处理和处置应符合相关规定，不得随意弃置。
四、经济效益和社会效益1.节约成本：水平定向钻可以减少传统钻孔的需求，节约了施工成本和时间。
水平定向钻施工方案水平定向钻是一种新型的钻井技术，它通过利用斜井钻探中的水平定向分支技术，将传统的竖直钻井转变为具有水平延展性的钻井方式，实现了地下水资源的高效开发利用。
本文将从钻井原理、施工工艺、优势和应用前景等方面进行详细论证。
水平定向钻的施工原理主要包括钻井参数选择、水平控制、水平段的完井，以及套管与管柱的设计等内容。
首先，在钻井参数选择方面，需要根据所需钻取的水平井段来确定井斜角度、钻头选型、注水压力等参数。
其次，在水平控制方面，通过测斜工具、地磁工具等进行位移监测和控制，保证钻孔的水平度。
再次，在水平段的完井方面，需要进行水泥浆排除，充填固结剂，防止钻井液返潮等操作。
最后，在套管与管柱的设计方面，需要设计适配的套管尺寸和完井管柱，确保井壁的稳定性和完整性。
水平定向钻的施工工艺主要包括钻孔施工、水平控制、完井和试产等步骤。
首先，进行钻孔施工，通过连续旋转和推进的方式进行钻探，控制好井斜角度和进尺速度。
然后，进行水平控制，通过测斜仪和地磁仪等工具测量井斜角度和方向，以及位移和偏差信息，及时调整钻探参数进行控制。
接下来，进行完井作业，包括水泥套管、酸化处理、注水以及防砂操作等。
最后，进行试产作业，通过生产试油或试水等方式，判断井段的产能及水气分布情况，为后续的生产作业提供依据。
水平定向钻相比传统的钻井技术具有许多显著的优势。
首先，它能够有效地增加井底面积，提高地下水资源的开采效率。
其次，它可以减少钻探井数和钻井时间，减少工程投资并节约能源。
再次，它可以实现油气层的水平延展开采，减少透水性差的岩层的渗透性损失。
最后，水平定向钻具有较好的适应性，可以应用于各种地质条件和开采需求，对于多层次的油气井井网布置和密集开采具有重要意义。
水平定向钻技术在油气勘探和取水工程中具有广阔的应用前景。
在油气领域，通过水平定向钻技术可以实现油气田的高效开发和油气井的集中化布置，提高油气采集率和经济效益。
在取水工程中，水平定向钻也可以用于地下水资源的合理开发和利用，解决水源的不足问题。
水平定向钻专项施工方案水平定向钻（HDD）是一种非常有效和先进的施工技术，通过这种方法可以在地下进行钻孔工作，使得输送管道、电缆和其他地下设施的安装变得更加容易。
本文将提供一份水平定向钻专项施工方案，以帮助项目的顺利进行。
一、项目概述本项目是针对地区的道路改建工作，涉及到给水管道和电力电缆的安装。
采用水平定向钻技术可以避免地面开挖和与其他地下设施的冲突，从而减少对现有道路交通的影响。
二、项目准备1.确定施工位置和施工时间：在项目开始前，需要确定需要进行水平定向钻的实际位置，并制定详细的施工计划。
同时，需要确定施工时段，以便在影响交通最小的时间段进行施工。
2.选购和准备设备：为了完成水平定向钻工作，需要选购适用的设备，例如水平定向钻机、钻头和钻管等。
此外，还需要准备支撑设备、测量设备和其他辅助设备。
3.进行现场勘测：在施工前，需要进行现场勘测，了解地下地质条件和可能存在的障碍物。
这样可以为后续的施工工作提供准确的数据和信息。
4.制定施工方案：基于现场勘测的结果，制定详细的施工方案，包括施工路径的选择、钻孔的深度和直径、设备的使用和其他相关的技术细节。
三、施工过程1.准备工作：在正式开始施工之前，需要进行以下几个步骤的准备工作。
-安全方案：制定详细的安全方案以保障施工人员和周围环境的安全。
-设备调试：对所有设备进行调试和检查，确保设备的正常运行。
-施工现场准备：准备施工现场，包括清理杂物、搭建临时设施和标记施工区域等。
2.钻孔工作：根据之前制定的施工方案，在指定的地点进行钻孔工作。
具体的步骤如下。
-定位：使用测量设备对施工地点进行精确定位，并将钻孔中心点标记出来。
-钻孔：使用水平定向钻机进行钻孔，根据方案中的要求调整钻头和钻管。
-监测和测量：在钻孔过程中，需要定期进行监测和测量，以确保钻孔的准确性和稳定性。
3.管道和电缆安装：完成钻孔后，需要进行进一步的工作，将管道和电缆安装到钻孔中。
具体的步骤如下。
兰山区2014年农村饮水安全工程水平定向钻进施工方案编制：审核：审批：山东临沂水利水电建筑安装公司2014年兰山区农村饮水安全工程项目经理部2014年11月20日目录一、编制说明 (1)二、工程概况 (1)三、工程设计 (2)四、施工组织管理 (3)五、施工仪器和设备 (5)六、施工工艺流程、技术方案 (6)七、施工安全保证措施 (8)八、施工质量保证措施 (10)九、工期保证措施 (11)十、环境保护措施 (12)十一、文明施工保证措施 (13)十二、施工承诺 (14)一、编制说明1.编制依据根据设计图纸以及现场实际情况，在严格遵守有关技术规范的前提下，结合本公司施工经验，编制本工程施工组织设计，编制依据如下：①现场实际情况；②国家及地方、行业现行的有关施工及验收规范（规程）:《水平定向钻进管线铺设工程技术规范》CSTT③国家及地方安全生产、文明施工的规定和规范。
④兰山区2014年农村饮水安全工程工程施工图纸⑤兰山区2014年农村饮水安全工程地质勘察报告2.编制原则①按项目法施工原则进行管理和施工，严格执行有关的施工规范和验收规定、按设计图纸施工；②定创优目标，严格执行各项施工保证措施，确保工程质量，实行安全生产、文明施工，争创安全达标，文明施工样板工程；③用先进的施工技术装备，选择合理的施工方案，确保施工组织设计的合理性，可行性，突出工程的重点，难点；④制定施工所需的劳动力、材料、施工机具、确定施工最合理的平面布置方案。
二、工程概况1.工程简介兰山区2014年农村饮水安全工程工程。
设计敷设管线需穿汶泗路、沂蒙路等路段，穿越道路PE供水管道设计采用钢管保护，钢管顶进主要工程量如下：2.地层情况一般线路段管道施工范围内工程地质层自上而下主要为：①1层杂填土、②3层粘土；特殊路段施工范围内工程地质层为岩石。
三. 工程设计1. 力学计算管自重为：G=ρgv管在孔内所受的浮力为：F浮=ρ泥浆gV泥浆管所受的侧摩阻力为：F摩=（F浮-G）×f管子回拖时的粘着力为：F粘=31.4×D×f粘拖管时扩孔的阻力为：F扩=62.8×D拉管时管道承受的最大拉力为：F总= F摩+ F粘P-管材的屈服极限强度（兆帕）S-管材的横截面积（平方米）D-管材的外径（米）ρ-管的密度（千克/立方米）g-重力加速度9.8牛顿/千克v-管材体积（立方米）ρ泥浆-泥浆密度（千克/立方米）V泥浆-管材排开泥浆的体积（立方米）f-管在泥浆中与管表面的粘着力系数一般取0.2-0.3f1-泥浆粘附在管表面的粘着力系数一般取0.002-0.003根据上式可计算处1孔Ф500PE管×90米，在水平导向穿越时的拉力约为8.5吨，考虑到由于平面弯曲而引起的拉力增加等因素，选用DDW350型水平导向钻机进行施工。
2.钻孔曲线设计由于管径较大，导向孔的轨迹施工尤为重要，按导向顶管有关规范进行，确保孔轨迹符合要求。
3.泥浆配置本工程采用CETCO公司生产的定向钻专用膨润土和泥浆添加剂，以提高造浆率和成孔质量。
A.膨润土：Hydraul EZ (易钻)作用：作为制浆的基本元素；提升泥浆悬浮钻屑的能力，使得钻屑能够在泥浆中，随泥浆循环流出钻孔，保持孔内清洁；稳定孔壁，防止塌孔。
B.聚合物：Insta Vis Plus（万用王）作用：包覆粉砂土颗粒，抑制粉砂土松散坍塌，提高携带性和护壁性能。
泥浆的粘度应符合下列要求：水平定向钻井液混合配比表四. 施工组织管理1.施工准备①首要的是思想教育工作：每个管理者和施工人员必须树立良好的管道工人形象，从生活作风，施工环境保护，社会公德等方面体现出我公司员工的精神风貌，创造一个优质工程，为当地人民留下美好的印象。
因此，对管理者和施工人员做好思想教育和素质教育工作，加强组织纪律，强化规范管理，严格按设计和规程施工。
②做好施工进场，设备开机准备工作设备，人员及相应器材进驻施工现场，做好安全方面工作。
做好开机钻导向孔前相关的准备工作。
根据设计及前期勘查确定出入土点，并开挖好相应工作坑。
设备，人员进驻工地前，首先要对施工现场进行勘查，对地下原有管线的走向，埋深，管径清楚确定，对不明管线应找有关单位进行核实，确保原管线安全。
设备，人员进场后，要准确定位钻机，根据设计要求有步骤地完成每一道工序。
2.人员组成及岗位设置：根据工程需求及以往施工经验，组建施工队伍，岗位设置如下：岗位电话施工员：王全斌技术负责人：谢立强机长：李勇导航员：安全员：赵广义泥浆配置：施工人员岗位组织结构图如下所示：五. 施工仪器和准备1. 工程施工的主要设备钻机采用DDW350型非开挖顶管钻机一台，各种直径的挤扩头3个，其主要技术性能指标为：长度730cm宽度230cm高度230cm操作重量8.5T最大主轴扭矩7000Nm实际回拖力270KN钻杆长度3m2. 定向导向仪器采用美国DCI公司生产的月蚀导向仪定位系统。
3. 其他设备，仪器20KW 发电机…………………………………………………………………………一台污水泵………………………………………………………………………………一台40吨拖车……………………………………………………………………………一辆2吨卡车……………………………………………………………………………二辆五十铃汽车…………………………………………………………………………一辆地下管线探测仪……………………………………………………………………一套经纬仪………………………………………………………………………………一台测距仪………………………………………………………………………………一套六. 施工工艺流程，技术方案1. 工程施工的主要设备2. 地下原有管线勘测采用美国麦克拉夫伦公司生产的MPL-H7LE型管线探测仪，在所要顶管施工范围内，对地下原有管线的位置，走向，深度进行探测。
探测方法：经过踏勘找出所有可能涉及到的管道井盖，工作人员首先打开井盖，下井观察管线大致情况如走向等，然后用管线仪发射器连接在所要探查的管线上，在地面用接受机接受信号来确定管线的位置，走向及深度同时做好记录并画出管线草图。
3. 测量放线，平整场地及钻机定位根据甲方提供的设计图纸测量，放线。
如遇到复杂地质状况或要避开地下原有管线需变更的，可依照变更进行。
测量结束后，完成“三通一平”工作即把钻机定位好，准备下钻。
4. 工作坑开挖及支护管线查清后，参照管线图纸和设计图纸，开挖工作坑。
预铺设管段的两段的工作坑应先挖好至所需大小，并沿钻进方向留出下钻孔位。
工作坑的主要作用是囤积泥石钻屑，方便拆装钻具及熔接管等。
5. 先导孔施工阶段根据设计钻进路径图，调整好钻杆入土角，逐根钻进。
每钻进一根钻杆测量其深度及方向，做好钻进路径统计表记录。
在地表测量点做好标记，以方便二次钻进时核对深度及位置。
要求每一根钻杆的深度误差范围控制在±0.20米以内，轴向偏差范围控制在±0.30米以内。
记录好钻进过程中的扭矩，推力，泥浆流量，泥浆压力，角度改变量。
6. 扩孔阶段回扩孔采用挤扩器逐级进行扩孔，最终最大成孔直径为Ф300mm。
扩孔时，应使用根据地层实际情况配置的泥浆，确保孔壁稳定，泥浆流动顺畅。
当第一级扩孔时，减慢扩孔速度，同时减小泵压，以排出孔内多余渣土，对成孔内壁做进一步稳固。
7. 拉管施工阶段扩孔完成后，进行管道回拉。
为防止管头拉入孔内的过程中有水进入管中，在安装拉管头时应事先用封水堵堵好。
拉管时，一边拉管一边向孔内加注优质泥浆充实孔隙及润滑孔壁；当管材慢慢进入成孔后，注意两端工作坑泥浆的流动情况，控制好回拖速度，记录下钻机的扭矩，回拖速度，回拖拉力，确保顺利回拖。
8. 施工事故及应急措施由于定向钻非开挖工具有高风险，不可预见因素很多，施工中难免会出现这样那样的问题甚至事故，一旦发生事故，项目部立即汇集有关人员进行情况分析，必要时汇报建设单位，设计，监理等部门，召开专家讨论会，及时调整方案，采取补救措施。
七. 施工安全保证措施1. 安全第一，预防为主各项目部必须遵守“安全第一，预防为主“的方针组织施工生产，并严格执行国家现行的安全生产管理规定，规程《管道施工安全规程》和《水平定向钻操作规程》。
2. 安全组织结构①、安全管理采用项目部与施工处二级管理方式。
②、组织管理上建立完善的安全生产管理组织及网络，成立安全领导小组，并受业主和公司安全部门的双重领导，负责各项目，各单位的安全施工生产，处理工程中出现的一切事故，目标达到优质工程的要求标准。
③、项目部安全领导小组由项目经理任组长，对整个工程地安全生产负全面责任。
项目经理部设一名专职安全监督员，对该项目工程安全检查，安全教育，安全考核负责，负责项目地日常安全工作，对组长负责强化质量保证体系，由项目经理全面负责质量管理工作，全部施工人员要服从安全质检员地命令，各岗位认真作好工作记录，严格按施工工艺规范进行。
3. 安全教育①、凡参加工程施工地人员要认真学习有关文件，强化安全质量意识，严格按质量标准办事，在上岗前必须进行三级安全教育，凡未进行三级安全教育或缺少其中任何一级教育者，严禁上岗工作。
②、在开工前项目经理部安全员要对职工宣传安全生产方针，政策和有关文件以及安全生产规章制度等安全技术知识，提高职工的安全意识。
各设备，仪器要科学的维护，保养，遵守安全操作规程，分工明确，统一信号，专人负责电器电路，所有非电人员不得随意乱动，工作坑周围设围栏，夜间设标识，严禁工作时间内喝酒及酒后作业，施工时加强对边坡的支撑和检查，在水上作业探测人员必须准备救生圈，仪器设备必须系好安全绳，防止掉入水中。
③、为了使安全教育经常化，班前要进行安全动员，班后要进行讲评，平时要进行岗位练兵和排除隐患的训练，保证自身安全和他人安全。
④、特种作业人员必须进行专门的安全技术培训，经有关部门考试合格领取操作证后方可独立作业。
4. 安全检查项目部安全员要经常深入重点施工地点进行安全检查，特别要检查施工中安全施工技术的具体落实情况，杜绝麻痹大意思想产生。
严格执行安全生产制度，安全员跟班现场检查，发现不安全因素及时解决，发现不安全因素及时督促有关部门进行整改；遇有特殊紧急不安全情况时，有权指令停止施工作业，并立即报告领导研究处理。
八. 施工质量保证措施1. 质量保证体系2. 质量保证措施①，目标a.工程达到全优b.单位工程一次合格率100％；c.单位工程优良率90％以上；d.定向钻穿越一次成功，合格率100％。
②质量保证措施a.指定各级各层质量工作岗位责任制，做到“纵向到底、横向到边”，克服重进度，轻质量的思想。
b.加强专职人员的检查监督，并接受现场监理的监督，使工程建设处于全过程的受控之中。
