SFA5.10CN铝和铝合金光焊丝和填充丝标准

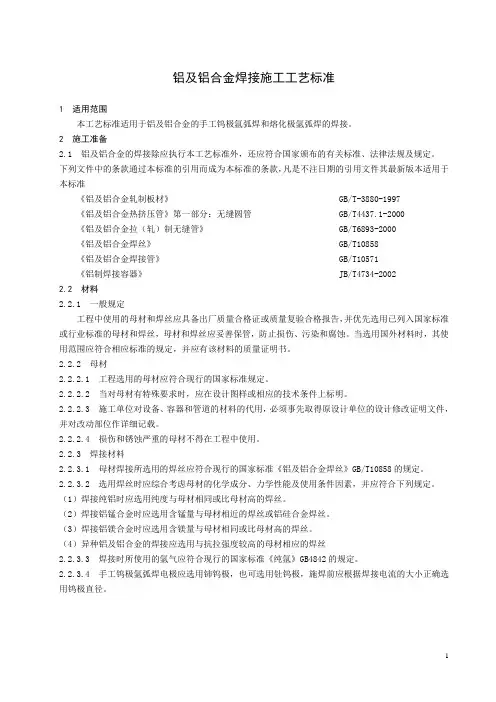

铝及铝合金焊接施工工艺标准1 适用范围本工艺标准适用于铝及铝合金的手工钨极氩弧焊和熔化极氩弧焊的焊接。

2 施工准备2.1 铝及铝合金的焊接除应执行本工艺标准外，还应符合国家颁布的有关标准、法律法规及规定。

下列文件中的条款通过本标准的引用而成为本标准的条款，凡是不注日期的引用文件其最新版本适用于本标准《铝及铝合金轧制板材》GB/T-3880-1997《铝及铝合金热挤压管》第一部分：无缝圆管GB/T4437.1-2000《铝及铝合金拉（轧）制无缝管》GB/T6893-2000《铝及铝合金焊丝》GB/T10858《铝及铝合金焊接管》GB/T10571《铝制焊接容器》JB/T4734-20022.2 材料2.2.1 一般规定工程中使用的母材和焊丝应具备出厂质量合格证或质量复验合格报告，并优先选用已列入国家标准或行业标准的母材和焊丝，母材和焊丝应妥善保管，防止损伤、污染和腐蚀。

当选用国外材料时，其使用范围应符合相应标准的规定，并应有该材料的质量证明书。

2.2.2 母材2.2.2.1 工程选用的母材应符合现行的国家标准规定。

2.2.2.2 当对母材有特殊要求时，应在设计图样或相应的技术条件上标明。

2.2.2.3 施工单位对设备、容器和管道的材料的代用，必须事先取得原设计单位的设计修改证明文件，并对改动部位作详细记载。

2.2.2.4 损伤和锈蚀严重的母材不得在工程中使用。

2.2.3 焊接材料2.2.3.1 母材焊接所选用的焊丝应符合现行的国家标准《铝及铝合金焊丝》GB/T10858的规定。

2.2.3.2 选用焊丝时应综合考虑母材的化学成分、力学性能及使用条件因素，并应符合下列规定。

（1）焊接纯铝时应选用纯度与母材相同或比母材高的焊丝。

（2）焊接铝锰合金时应选用含锰量与母材相近的焊丝或铝硅合金焊丝。

（3）焊接铝镁合金时应选用含镁量与母材相同或比母材高的焊丝。

（4）异种铝及铝合金的焊接应选用与抗拉强度较高的母材相应的焊丝2.2.3.3 焊接时所使用的氩气应符合现行的国家标准《纯氩》GB4842的规定。

铝及铝合金焊接施工工艺标准1 适用围本工艺标准适用于铝及铝合金的手工钨极氩弧焊和熔化极氩弧焊的焊接。

2 施工准备2.1 铝及铝合金的焊接除应执行本工艺标准外，还应符合国家颁布的有关标准、法律法规及规定。

下列文件中的条款通过本标准的引用而成为本标准的条款，凡是不注日期的引用文件其最新版本适用于本标准《铝及铝合金轧制板材》GB/T-3880-1997《铝及铝合金热挤压管》第一部分：无缝圆管GB/T4437.1-2000《铝及铝合金拉（轧）制无缝管》GB/T6893-2000《铝及铝合金焊丝》GB/T10858《铝及铝合金焊接管》GB/T10571《铝制焊接容器》/T4734-20022.2 材料2.2.1 一般规定工程中使用的母材和焊丝应具备出厂质量合格证或质量复验合格报告，并优先选用已列入国家标准或行业标准的母材和焊丝，母材和焊丝应妥善保管，防止损伤、污染和腐蚀。

当选用国外材料时，其使用围应符合相应标准的规定，并应有该材料的质量证明书。

2.2.2 母材2.2.2.1工程选用的母材应符合现行的国家标准规定。

2.2.2.2当对母材有特殊要求时，应在设计图样或相应的技术条件上标明。

2.2.2.3施工单位对设备、容器和管道的材料的代用，必须事先取得原设计单位的设计修改证明文件，并对改动部位作详细记载。

2.2.2.4损伤和锈蚀严重的母材不得在工程中使用。

2.2.3 焊接材料2.2.3.1母材焊接所选用的焊丝应符合现行的国家标准《铝及铝合金焊丝》GB/T10858的规定。

2.2.3.2选用焊丝时应综合考虑母材的化学成分、力学性能及使用条件因素，并应符合下列规定。

（1）焊接纯铝时应选用纯度与母材相同或比母材高的焊丝。

（2）焊接铝锰合金时应选用含锰量与母材相近的焊丝或铝硅合金焊丝。

（3）焊接铝镁合金时应选用含镁量与母材相同或比母材高的焊丝。

（4）异种铝及铝合金的焊接应选用与抗拉强度较高的母材相应的焊丝2.2.3.3焊接时所使用的氩气应符合现行的国家标准《纯氩》GB4842的规定。

铝合金焊接标准(一)铝合金焊接标准简介铝合金材料是一种高强度、轻质的金属材料，被广泛应用于航空、航天、汽车、建筑等领域。

焊接是铝合金加工过程中的重要环节，对焊接工艺和质量的要求非常高。

因此，相关的铝合金焊接标准也应运而生。

国际标准1.ISO 14341:2010 标准规定了MAG和MIG焊接钢、镍合金和钴合金的规范。

2.ISO 15614-1:2017 涵盖了焊接程序的计划、设计、评估和确认，适用于钢、铝和镍合金的焊接过程。

3.ISO 9606-1:2012 规定了人员资格认证，适用于焊接部件的钢、铝和镍合金的MAG、MIG和手动电弧焊接。

4.ISO 6947:2017 规定了用于手动电弧焊接、气体保护焊接、TIG焊接和其他方法的焊接位置和工作姿态指示符。

国内标准1.GB/T 6312-2008《铝及铝合金焊接》2.GB/T 24242.1-2009《金属材料焊接规程第1部分焊接工艺评定》3.GB/T 2651-2008《铜及铜合金焊接》4.GB/T 12470-2003《氩弧焊接工人精力和安全》焊接质量评定铝合金焊接标准主要涉及焊接工艺的规定和要求，但如何判断焊接质量是否达到标准呢？以下是一些常见的焊接质量评定方法：1.目视检测方法：通过检查焊缝表面质量、焊缝形状等指标来评定焊接质量。

2.X射线检测方法：主要检测焊缝内部的缺陷，如气孔、夹杂物等。

3.超声波检测方法：通过探测焊缝内部杂质和结构缺陷来评定焊接质量。

4.拉伸试验方法：通过对焊接材料的拉伸强度、伸长率等参数进行测试来评定焊接质量。

总结铝合金焊接标准是保证铝合金焊接质量的重要参考，关注标准变化和质量评定方法对于保障产品质量和安全至关重要。

同时，厂家应该定期进行培训，提高工人质量意识，严格执行标准规定，确保产品质量，赢得客户信赖。

焊接安全铝合金焊接是一项危险的工作，因此在焊接时需要特别注意安全。

以下是一些焊接安全措施：1.焊接区域的通风必须良好，以避免有害烟雾和气体积聚。

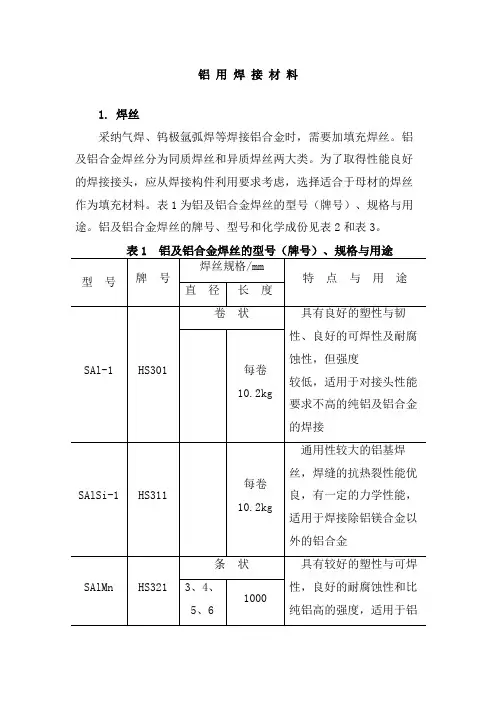

铝用焊接材料1. 焊丝采纳气焊、钨极氩弧焊等焊接铝合金时，需要加填充焊丝。

铝及铝合金焊丝分为同质焊丝和异质焊丝两大类。

为了取得性能良好的焊接接头，应从焊接构件利用要求考虑，选择适合于母材的焊丝作为填充材料。

表1为铝及铝合金焊丝的型号（牌号）、规格与用途。

铝及铝合金焊丝的牌号、型号和化学成份见表2和表3。

锰合金及其他铝合金的焊接SAlMg-5HS3313、4、5、61000耐腐蚀性、抗热裂性好，强度高，适用于焊接铝镁合金和其他铝合金铸件补焊选择焊丝第一要考虑焊缝成份要求，还要考虑产品的力学性能、耐蚀性能，结构的刚性、颜色及抗裂性等。

选择熔化温度低于母材的填充金属，可大大减小热阻碍区的晶间裂纹偏向。

关于非热处置合金的焊接接头强度，按1000系、4000系、5000系的顺序增大。

含镁3%以上的5000系的焊丝，应幸免在利用温度65℃以上的结构中采纳，因为这些合金对应力侵蚀裂纹很灵敏，在上述温度和侵蚀环境中会发生应力侵蚀龟裂。

用合金含量高于母材的焊丝作为填充金属，通常可避免焊缝金属的裂纹偏向。

目前，铝及其合金经常使用的焊丝大多是与基体金属成份相近的标准牌号焊丝。

在缺乏标准牌号焊丝时，可从基体金属上切下狭条（长度500—700mm，厚度与基体金属相同）代用。

较为通用的焊丝是SAlSi-1（HS311），这种焊丝的液态金属流动性好，凝固时的收缩率小，具有优良的抗裂性能。

为了细化焊缝晶粒、提高焊缝的抗裂性及力学性能，通常在焊丝中加入少量的Ti、V、Zr等合金元素作为变质剂。

选用铝合金焊丝应注意的问题如下：①焊接接头的裂纹灵敏性阻碍裂纹灵敏性的直接因素是母材与焊丝的匹配。

选用熔化温度低于母材的焊缝金属，能够减小焊缝金属和热阻碍区的裂纹灵敏性。

例如，焊接Si含量5%的6061合金时，选用同一合金作焊缝，裂纹灵敏性专门大，但用Si含量5%的ER4043焊丝时，由于其熔化温度比6061合金低，在冷却进程中有较高的塑性，因此抗裂性能良好。
