⽆线传输模块HC-12⽆线传输模块HC-12使⽤ 因为实验室的⽆⼈机需要使⽤⼀款⽆线传输模块进⾏遥控控制，我们讨论的中测试了HC-12，并对HC-12传输距离进⾏了简单测试。
在此做下使⽤记录。
模块概述 HC-12 ⽆线串⼝通信模块是新⼀代的多通道嵌⼊式⽆线数传模块。
⽆线⼯作频段为433.4—473.0MHz，可设置多个频道，步进是400KHz，总共 100 个。
模块最⼤发射功率为 100mW（20dBm），5000bps 空中波特率下接收灵敏度-116dBm，开阔地 1000 ⽶的通信距离。
模块采⽤邮票孔封装⽅式，可贴⽚焊接，模块⼤⼩ 27.4mm×13.2mm×4mm（包括天线帽，不包括弹簧天线），很⽅便客户嵌⼊应⽤系统之内。
模块上有 PCB 天线座 ANT1，⽤户可以通过同轴线，使⽤ 433M 频段外接天线；模块内也有天线焊接孔 ANT2，⽅便⽤户焊接弹簧天线。
⽤户可以根据使⽤要求，选择其中⼀种天线。
模块内部含有 MCU，⽤户⽆需对模块另外编程，各种透传模式只管收发串⼝数据即可，使⽤⽅便。
模块采⽤多种串⼝透传模式，⽤户可以根据使⽤要求⽤ AT 指令进⾏选择。
四种模式 FU1、FU2、FU3、FU4 的空闲状态下平均⼯作电流分别为 3.6mA、80µA、16mA 和 16mA，最⼤⼯作电流为 100mA（满功率发射状态下） 模块⼯作原理注：如上⾯图所⽰，HC-12 模块⽤于代替半双⼯通信时的物理连线。
左边的设备向模块发送串⼝数据，模块的 RXD 端⼝收到串⼝数据后，⾃动将数据以⽆线电波的⽅式发送到空中。
右边的模块能⾃动接收到，并从 TXD 还原最初左边设备所发的串⼝数据。
从右到左也是⼀样的。
模块间只能⼯作于半双⼯状态，不能同时收发数据。
模块连接模块可以与单⽚机连接，可以与电脑连接，这样两个模块就之间也可以进⾏通讯（单⽚机与电脑远程通讯）。
模块与电脑、单⽚机的连接⽰意图：模块可与供电系统为3.3V 或者5V 的MCU连接，串⼝交叉连接即可（模块的 RX接 MCU的 TX、模块的 TX 接MCU的 RX）注：如需串接电阻保护MCU，请在串⼝端串接不⼤于200Ω的电阻即可，建议不加电阻。

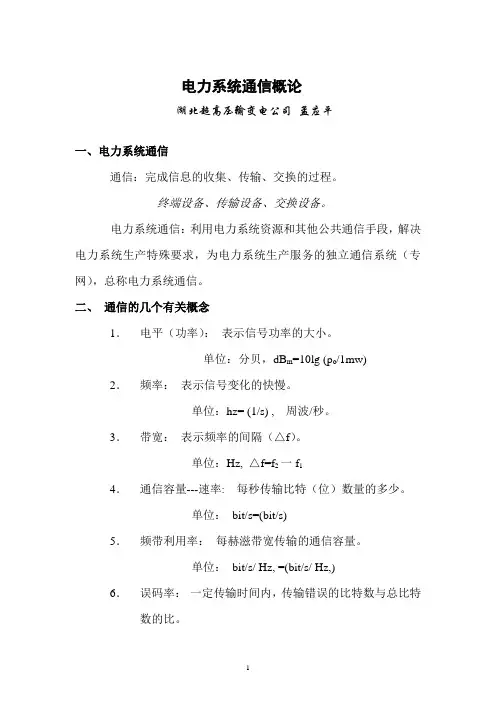

电力系统通信概论湖北超高压输变电公司孟应平一、电力系统通信通信：完成信息的收集、传输、交换的过程。
终端设备、传输设备、交换设备。
电力系统通信：利用电力系统资源和其他公共通信手段，解决电力系统生产特殊要求，为电力系统生产服务的独立通信系统（专网），总称电力系统通信。
二、通信的几个有关概念1．电平（功率）：表示信号功率的大小。
单位：分贝，dB m=10lg (p o/1mw)2．频率：表示信号变化的快慢。
单位：hz= (1/s) , 周波/秒。
3．带宽：表示频率的间隔（△f）。
单位：Hz, △f=f2一f14．通信容量---速率: 每秒传输比特（位）数量的多少。
单位：bit/s=(bit/s)5．频带利用率：每赫滋带宽传输的通信容量。
单位：bit/s/ Hz, =(bit/s/ Hz,)6．误码率：一定传输时间内，传输错误的比特数与总比特数的比。
单位：EBR（Error Bit Rate）=(错误比特/总比特数) 7．码型：用以表示二进制代码的信号的波形。
AMI, CMI, BCD（二十进制编码）RZ（归零码）, NRZ（不归零码）HDB3（三阶高密度双极性码）8. 编码：通过数码变换，将原始二进制代码变换成适合信道传输的另一种数玛的过程，叫编码。
编码的目的是：1）便于提出时钟；2）提高信号抗干扰能力；3）便于检测误码和纠错；4）压缩码率，提高线路传输速率；9．调制：利用待传输信号（数字、模拟）去改变载频（波）信号的某一参数（量），便于信道传输，这一过程就叫调制。
1）调幅2）调频3）调相10．复用：在一个传输煤质中，同时传输多个信号，就叫复用。
1）频分复用2）时分复用3）码分复用4）波分复用11．时钟：设备固有的（或外部输入）频率和波形都固定的信号源。
（hz，bit/s）12．同步：同一网络上的网元设备，通过同一时钟信号源的指挥，达到同节拍的信号输入、输出，此时的状态叫同步；反之，叫失步。
13. PCM：（Pulse Coded Modulation &Demudulation）脉冲编码调制解调机（终端机）功能：将30路模拟信号或低速数据信号复接成一路2M 数据信号；反之，将一路2M数据信号分解成30路模拟信号或低速数据信号。
