Smart700IE程序传送方法
西门子smart700IE触摸屏使用编程软件是WinCC flexible 2008 SP4，软件官网下载
地址为：http://www.ad.siemens.com.cn/smartline/download_bc1.aspx

在设备类型中的型号选择为smart700IE，设备的版本号与购买的触摸屏版本号相对
应。

PC传输到触摸屏上，有两种方式：即串口或者以太网口，只能选择一种通讯方式。
其中串口的通讯方式可采用PC---PPI电缆或USB---PPI电缆，以太网口通讯方式采用网
线连接。

（一）、采用PC---PPI电缆传输(PC端是RS232，PPI端是RS485)
1.触摸屏断电，把PC---PPI电缆连接上，触摸屏送电。
2.触摸屏上电后，出现图1画面，点击control panel按钮

（图1）
1 / 12

3.弹出图2画面，点击transfer按钮，
（图2）
4.弹出传输设置菜单，激活串口通道1 channel1 的激活复选框，点击OK，

（图3）
激活效果如图4所示，“×”表示该通道已经激活，然后退出到图1画面

（图4）
2 / 12

5. 在图1画面点击transfer按钮，出现图5画面
（图5）
6.打开电脑控制面板，点击“设置PG/PC接口”，如图6

（图6）
3 / 12

7. 把应用程序访问点选定为“S7ONLINE (STEP7)”,为使用的接口分配参数
“PC/PPI cable(PPI)”，然后点击属性，如图7所示。

（图7）
8.PPI属性“地址”，“传输率”设置应与HMI项目的通讯连接设置相一致，以
S7-200PLC为例，各参数的设置见图8到图10所示。

图8PC/PPI属性
4 / 12

图9. HMI项目—通讯—连接—参数设置

图10 S7-200PLC系统块—通信端口设置
9．在PC/PPI属性窗口点击“本地连接”选择PC—PPI电缆连接电脑串口的编号，
如果是通过USB转RS232的转接器连接，选择对应虚拟COM口端号。然后点“确定”。

合集下载

smart 700与200PLC通讯问题

smart 700与200PLC通讯问题

smart 700与200PLC通讯问题
问几个问题。

现在用的是smart700IE与200PLC通讯。

选的是PPI通讯，用了两个DP头，其中一个DP头背面带485编程口。

调试时候，我想利用这个编程口向PLC或HMI下载程序，结果通讯不上，只能关掉HMI电源后才能向PLC下载程序。

比较麻烦，这个有别的方法解决么？
第二个问题。

到现场后，200PLC要作为从站利用EM277与工厂上层300PLC通讯，这个会不会影响我的SMART700与200PLC通讯。

我下载HMI程序时候，有个选项smart700是不是唯一主站。

把这个勾掉能解决么？
第三个问题，smart700与200PLC通讯时候，MPI通讯与PPI通讯有什么区别？
最佳答案
1将PLC打到STOP就可以了
2EM277的DP通讯对CPU本机端口通讯没有影响。

3PPI为点对点通讯，MPI支持主从/主主之间通讯。

Smart 700 IE触摸屏与S7-200通信的实现方法

Smart 700 IE触摸屏与S7-200通信的实现方法

Smart 700 IE触摸屏与S7-200通信的实现方法
廖常初;戴小波
【期刊名称】《自动化应用》
【年(卷),期】2013(000)008
【摘要】Smart 700 IE触摸屏具有很高的性价比,但是通信的组态比较复杂.介绍Smart 700 IE与S7-200通过RS-485接口通信的实现方法.
【总页数】3页(P17-19)
【作者】廖常初;戴小波
【作者单位】重庆大学,重庆400030;重庆市江北区建设工程质量监督站,重庆400020
【正文语种】中文
【相关文献】
1.利用以太网实现S7-1200与S7-200 SMART通信的方法 [J], 尤向阳;葛笑寒
2.“S7-200 SMART PLC ”讲座第9讲:S7-200 SMART IE 触摸屏与S7-200 SMART通信的实现方法 [J], 廖常初
3.一种利用S7-1200集成以太网接口实现与S7-200 SMART通信的方法 [J], 刘丰年
4.STM32单片机与西门子Smart 700触摸屏通信的实现 [J], 李鹏;王莉
5.基于以太网实现S7-200 SMART与S7-300通信方法的研究 [J], 孔彦虎;张荣忠;万明海
因版权原因，仅展示原文概要，查看原文内容请购买。

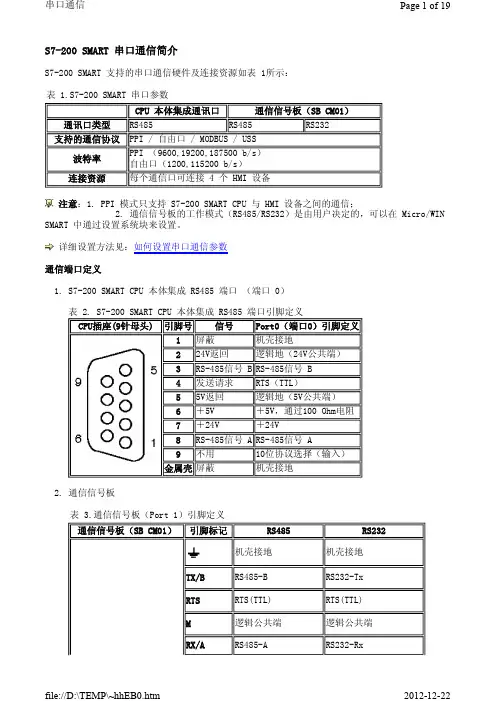

S7 200 SMART PLC 串口通信说明(图文并茂)
