单片机数据传送实验报告

单片机串口通信实验报告Abstract本实验旨在通过单片机串口通信的方式，实现两个或多个单片机之间的数据传输与交互。

通过该实验，旨在加深对串口通信的理解，以及掌握单片机串口通信的配置与应用。

1. 实验背景在现代电子产品中，单片机广泛应用于各个领域。

而串口通信作为一种常见的单片机通信方式，被广泛使用。

通过串口通信，单片机可以与其他设备或单片机进行数据传输和通信。

2. 实验目的本实验的目的如下：- 了解串口通信的基本原理和工作方式；- 掌握单片机串口通信的配置方法；- 实现两个或多个单片机之间的数据传输与交互。

3. 实验原理3.1 串口通信的基本原理串口通信通过发送和接收两个引脚实现数据的传输。

典型的串口通信包含一个发送引脚（Tx）和一个接收引脚（Rx）。

发送端将数据通过发送引脚逐位发送，接收端通过接收引脚逐位接收。

3.2 单片机串口通信的配置在单片机中进行串口通信配置，需要设置波特率、数据位、停止位和校验位等参数。

波特率用于控制数据的传输速率，数据位决定发送和接收的数据位数，停止位用于标识数据的停止位，校验位用于检测数据传输的错误。

4. 实验步骤4.1 硬件准备(描述实验所需硬件的准备，例如单片机、串口模块等)4.2 软件配置(描述实验所需软件的配置，例如开发环境、编译器等)4.3 单片机串口通信程序编写(描述如何编写单片机串口通信程序，包括发送和接收数据的代码)4.4 程序下载与调试(描述如何下载程序到单片机，并进行调试)5. 实验结果与分析(描述实验的结果，并进行相应的分析和解释)6. 实验总结通过本实验，我深入了解了串口通信的基本原理和工作方式。

通过编写单片机串口通信程序，实现了两个单片机之间的数据传输与交互。

在实验过程中，我掌握了单片机串口通信的配置方法，并解决了一些可能出现的问题。

通过实验，我加深了对单片机串口通信的理解，并提升了自己的实践能力。

参考文献：(列出参考文献，不需要链接)致谢：(感谢相关人员或机构对实验的支持与帮助)附录：(附上相关的代码、电路图等附加信息)以上为单片机串口通信实验报告，通过该实验，我掌握了串口通信的基本原理和工作方式，以及单片机串口通信的配置与应用方法。

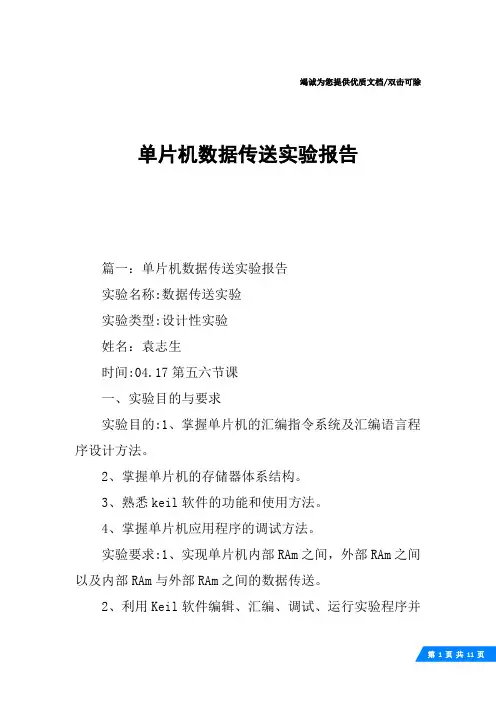

竭诚为您提供优质文档/双击可除单片机数据传送实验报告篇一：单片机数据传送实验报告实验名称:数据传送实验实验类型:设计性实验姓名：袁志生时间:04.17第五六节课一、实验目的与要求实验目的:1、掌握单片机的汇编指令系统及汇编语言程序设计方法。

2、掌握单片机的存储器体系结构。

3、熟悉keil软件的功能和使用方法。

4、掌握单片机应用程序的调试方法。

实验要求:1、实现单片机内部RAm之间，外部RAm之间以及内部RAm与外部RAm之间的数据传送。

2、利用Keil软件编辑、汇编、调试、运行实验程序并记录实验数据。

二、设计要求1、编写程序将00h～0Fh16个数据分别送到单片机内部RAm30h～3Fh单元中。

2、编写程序将片内RAm30h～3Fh的内容传送至片内RAm40～4Fh单元中。

3、编写程序将片内RAm40h～4Fh单元中的内容传送到外部RAm4800h～480Fh单元中。

4、编写程序将片外4800h～480Fh单元内容送到外部RAm5800h～580Fh单元中。

5、编写程序将片外RAm5800h～580Fh单元内容传送回片内RAm50h～5Fh单元中。

三、实验程序流程框图和程序清单.程序清单:oRg0000hsTART:moVR0,#30hmoVDpTR,#Qw1moVR5,#0Loop:Qw1:Qw2:Loop1:Loop2:Loop3:R7,#16A,R5A,@A+DpTR@R0,AR0IncR5R7,LoopQw200h,01h,02 h,03h,04h,05h,06h,07h08h,09h,0Ah,0bh,0ch,0Dh,0eh,0F hR0,#30hR1,#40hmoVR5,#16A,@R0@R1,AR0R1R5,Loop1R1,#4 0hmoVDpTR,#4800hR5,#16A,@R1@DpTR,AR1DpTRR5,Loop2moV sp,#60h11h,#48h10h,#58hR2,#00hDpL,R210h11hDphmoVxA, @DpTRmoVmoVmoVcmoVIncDJnZLJmpDbDbmoVmoVmoVmoVIncInc DJnZmoVmoVmoVmoVxIncIncDJnZmoVmoVmoVmoVpushpushpop popmoVxInccJnemoVmoVmoVLoop4:moVxmoVIncIncDJnZenD四,实验小结Dph@DpTR,AR2R2,#10h,Loop3R1,#50hDpTR,#5800hR5,#16A, @DpTR@R1,AR1DpTRR5,Loop41通过本次实验熟悉了keil软件的功能和使用方法.2掌握单片机的数据传送类和循环类汇编指令系统，学会了各种数据传送形式的程序设计方法.3掌握了单片机的调试方法。

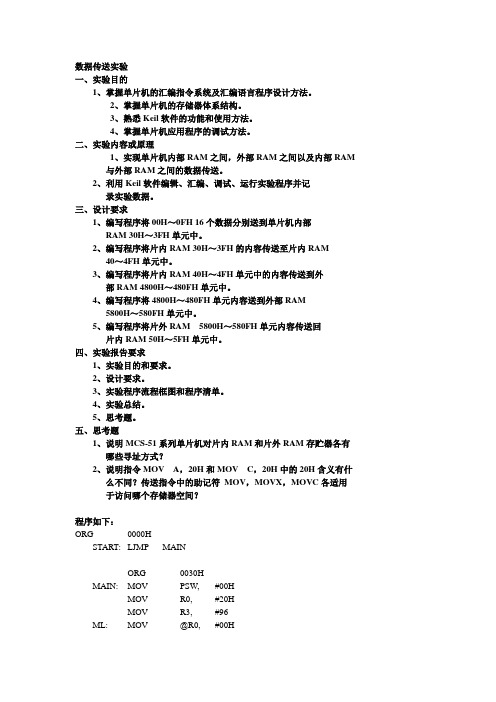

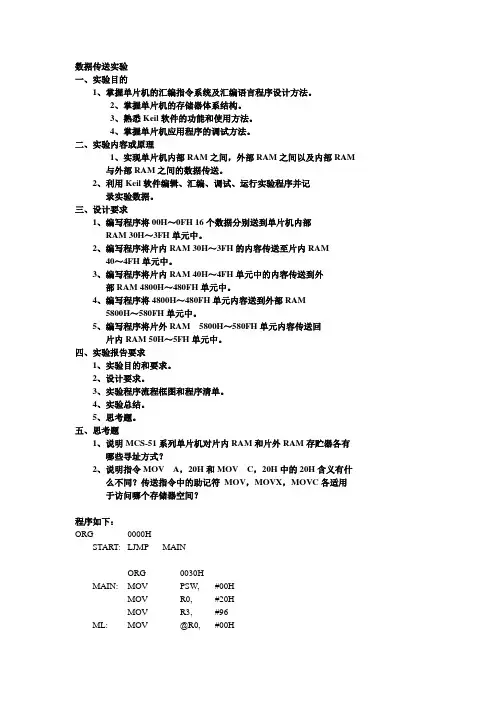

数据传送实验一、实验目的1、掌握单片机的汇编指令系统及汇编语言程序设计方法。

2、掌握单片机的存储器体系结构。

3、熟悉Keil软件的功能和使用方法。

4、掌握单片机应用程序的调试方法。

二、实验内容或原理1、实现单片机内部RAM之间，外部RAM之间以及内部RAM与外部RAM之间的数据传送。

2、利用Keil软件编辑、汇编、调试、运行实验程序并记录实验数据。

三、设计要求1、编写程序将00H～0FH 16个数据分别送到单片机内部RAM 30H～3FH单元中。

2、编写程序将片内RAM 30H～3FH的内容传送至片内RAM40～4FH单元中。

3、编写程序将片内RAM 40H～4FH单元中的内容传送到外部RAM 4800H～480FH单元中。

4、编写程序将4800H～480FH单元内容送到外部RAM5800H～580FH单元中。

5、编写程序将片外RAM 5800H～580FH单元内容传送回片内RAM 50H～5FH单元中。

四、实验报告要求1、实验目的和要求。

2、设计要求。

3、实验程序流程框图和程序清单。

4、实验总结。

5、思考题。

五、思考题1、说明MCS-51系列单片机对片内RAM和片外RAM存贮器各有哪些寻址方式？2、说明指令MOV A，20H和MOV C，20H中的20H含义有什么不同？传送指令中的助记符MOV，MOVX，MOVC各适用于访问哪个存储器空间？程序如下：ORG 0000HSTART: LJMP MAINORG 0030HMAIN: MOV PSW, #00HMOV R0, #20HMOV R3, #96ML: MOV @R0, #00HDJNZ R3, MLTAB: MOV DPTR, #SHUJUMOV R0, #30HMOV R4, #16TAB1: CLR AMOVC A, @A+DPTRMOV @R0, AINC R0INC DPTRDJNZ R4, TAB1LCALL FUNSHUJU: DB 00H,01H,02H,03H,04H,05H,06H,07H,08H,09H,0AH,0BH,0CH,0DH,0EH,0FHFUN: MOV R4, #16MOV R0, #30HMOV R1, #40HTAC: CLR AMOV A, @R0MOV @R1, AINC R1INC R0DJNZ R4, TACMOV R4, #16MOV R1, #40HMOV DPTR, #4800HTBD: CLR AMOV A, @R1MOVX @DPTR, AINC R1INC DPTRDJNZ R4, TBDMOV R4, #16MOV P2, #48H;（（P2）（Ri））表示以（P2）为高8位地址;以（Ri）为低8位地址的片外数据存储器单元;P2为80C51单片机的P2口，其第二功能为传送地址的高8位。

单片机双机串行实验报告实验报告：单片机双机串行通信实验一、实验目的本实验旨在通过单片机实现双机间的串行通信，包括数据的发送和接收，并利用这种通信方式完成一定的任务。

二、实验原理1.串行通信：串行通信是将数据一个个位发送或接收的方式。

数据通过一个线路逐位发送或接收，可以减少通信所需的线路数目。

2. UART串口通信：UART是通用异步收发传输器(Universal Asynchronous Receiver/Transmitter)的简称，是一种最常用的串口通信方式，通常用于单片机与计算机、单片机与单片机之间的通信。

3.串口模块：串口模块是负责将数据转变为串行传输的硬件模块，包括发送端和接收端。

通过设置波特率、数据位、校验位和停止位等参数，可以实现数据的可靠传输。

4.单片机串口通信：单片机内部集成了UART串口通信接口，只需要通过相应的寄存器配置，可以实现串口通信功能。

5.双机串行通信：双机串行通信是通过串口将两台单片机进行连接，一台单片机作为发送端，负责将数据发送出去；另一台单片机作为接收端，负责接收并处理发送的数据。

三、实验器材与软件1.实验器材：两台单片机、USB转TTL模块、杜邦线若干。

2. 实验软件：Keil C51集成开发环境。

四、实验内容与步骤1.配置发送端单片机（1）连接单片机和USB转TTL模块，将USB转TTL模块的TXD端连接到单片机的P3口，将GND端连接到单片机的地线。

（2）在Keil C51环境下创建新工程，编写发送端程序。

（3）配置串口通信的波特率、数据位、校验位和停止位，并打开串口发送中断。

（4）循环发送指定的数据。

2.配置接收端单片机（1）连接单片机和USB转TTL模块，将USB转TTL模块的RXD端连接到单片机的P3口，将GND端连接到单片机的地线。

（2）在Keil C51环境下创建新工程，编写接收端程序。

（3）配置串口通信的波特率、数据位、校验位和停止位，并打开串口接收中断。

uart实验报告
《UART实验报告》
实验目的：通过实验学习串行通信的基本原理，掌握UART通信协议的工作原理和使用方法。

实验设备：单片机开发板、串口调试助手、电脑。

实验原理：UART（Universal Asynchronous Receiver/Transmitter）是一种通用的异步串行通信协议，用于在计算机和外部设备之间进行数据传输。

UART通信协议包括数据位、停止位、奇偶校验位等参数，通过这些参数的设置可以实现不同的通信速率和数据传输方式。

实验步骤：
1. 连接单片机开发板和电脑，打开串口调试助手。

2. 在单片机开发板上编写UART通信程序，设置通信参数。

3. 将单片机开发板通过串口连接到电脑，打开串口调试助手。

4. 在串口调试助手上发送数据，观察单片机开发板接收到的数据。

5. 在单片机开发板上发送数据，观察串口调试助手接收到的数据。

实验结果：
经过实验，我们成功地实现了通过UART通信协议在单片机开发板和电脑之间进行数据传输。

在串口调试助手上发送的数据能够被单片机开发板正确接收，并且在单片机开发板上发送的数据也能够被串口调试助手正确接收。

通过调整通信参数，我们还验证了不同通信速率和数据传输方式对通信效果的影响。

实验总结：
通过本次实验，我们深入了解了UART通信协议的工作原理和使用方法，掌握
了串行通信的基本原理。

在今后的学习和工作中，我们将能够更加熟练地应用UART通信协议进行数据传输，为实际工程应用打下了坚实的基础。

单片机及接口技术实验报告实验一数据传送程序一、实验目的1、掌握汇编语言设计和调试方法。

2、掌握DVCC实验系统的操作步骤。

二、实验内容1、编程实现，把7000H~70FFH单元的内容清零。

2、编程实现，把源地址为6000H开始的单元内容，传送到目的地址7000H开始的单元中，传送个数为0FFFH个。

三、DVCC实验系统操作说明1、接通DVCC实验系统电源，在DVCC实验箱上应显示闪动的“P”，否则按Reset键。

2、运行DVCC软件。

（程序DVCC598H实验系统DVCC实验系统）3、单击工具栏上“新建”或“打开”按钮，编写源程序。

单击“编译”按钮，使其形成可执行文件。

4、单击工具栏上“联接”按钮，同时按下DVCC实验箱上PCDBG键（键盘上最右边第2个），实现PC机和实验箱的联接。

联机成功，屏幕上出现：.反汇编窗口、寄存器标示位窗口。

5、在成功联机后，单击工具栏上“调试”按钮，把最终目标文件装载到实验系统RAM区；或者通过单击菜单栏中的“动态调试”，选择“传送（.EXE）文件”来实现。

6、单击工具栏上“运行”或“单步”按钮，运行实验程序。

7、单击工具栏上“窗口”，选择“显示内部数据窗口”或“显示外部数据窗口”可显示数据窗口。

鼠标右击数据窗口的数据，可设置数据块新地址；鼠标左键单击数据，可修改数据数值。

8、运行完毕，先按实验箱上的复位按钮Reset键，再按PCDBG键，并且点击屏幕上OK，即可退出运行状态。

四、实验程序代码1、把7000H~70FFH单元的内容清零。

程序代码：ORG 0000HAJMP STARTORG 70HSTART: MOV P2, #70H ;送地址高8位到P2端口MOV R0, #00H ;R0=00H,表地址低8位CLR A ;将累加器A清0LOOP: MOVX @R0, A ;将A送入以R0内容为地址的外部RAM.INC R0 ;R0+1-->R0CJNE R0,#00H,LOOP;比较条件转移指令，若R0不等于0,则跳转到LOOPAJMP $ ;暂停END2、编程实现，将源地址为6000H开始的单元，传送到目的地址7000H开始的单元，传送个数为0FFFH个。

51单片机实验报告
实验目的：
本实验旨在让学生熟悉并掌握51单片机的基本知识和编程能力，进一步了解单片机的原理和应用。

实验内容：
本次实验主要包括以下几个内容：
1.熟悉51单片机的基本原理和结构；
2.学习51单片机的汇编语言编程；
3.使用51单片机进行简单的I/O控制；
4.学习串口通信的原理和编码。

实验步骤：
1. 配置开发环境：安装Keil C编译器和Proteus电路仿真软件；
2.学习汇编语言编程基础知识，包括寄存器的使用、指令的执行等；
3.编写第一个程序：实现将一个数字显示在数码管上；
4.学习I/O控制：通过按键来控制LED灯的亮灭；
5.学习串口通信：通过串口与计算机进行通信，实现数据的发送与接收。

实验结果：
在实验过程中，我成功编写了几个基本的程序，并在Proteus中进行
了仿真。

通过按键来控制LED灯的亮灭，也成功地使用串口进行了数据的
发送和接收。

通过实验，我更深入地理解了51单片机的工作原理和编程
方法。

实验总结：
通过本次实验，我对51单片机有了更深的理解，并掌握了一些基本
的编程技巧。

通过实际操作，我培养了自己的动手能力和问题解决能力。

作为一门基础课程，51单片机为我今后的学习打下了坚实的基础。

我相信，在今后的学习和实践中，我能够更加熟练地运用51单片机进行各种
应用和项目的设计。

该报告共计1200字。

参考资料：
[1]《单片机技术与应用》.吕春阳、吕立民、钱锋.电子工业出版社，2024年。

单片机双机通信实验报告
实验目的：
1. 了解单片机之间的串口通信原理；
2. 掌握单片机之间的双机通信方法；
3. 实现单片机之间的数据互相传输。

实验器材：
1. 单片机开发板（两块）；
2. USB转串口模块（两个）；
3. 杜邦线若干；
4. 电脑。

实验步骤：
首先，将单片机开发板和USB转串口模块进行连接，具体的连接方法如下：
1. 将USB转串口模块的TXD引脚连接到单片机开发板的RXD引脚上；
2. 将USB转串口模块的RXD引脚连接到单片机开发板的TXD引脚上；
3. 将USB转串口模块的GND引脚连接到单片机开发板的GND引脚上；
4. 将USB转串口模块的VCC引脚连接到单片机开发板的VCC引脚上。

接下来的步骤如下：
1. 打开两台电脑上的串口调试助手软件，并分别将波特率设置为相同的数值（例如9600）；
2. 在一台电脑上，发送数据给另一台电脑。

具体的操作是在串口调试助手软件上输入要发送的数据，然后点击发送按钮；
3. 在另一台电脑上，接收来自第一台电脑发送的数据。

具体的操作是在串口调试助手软件上点击接收按钮，然后可以看到接收到的数据。

实验结果：
通过实验可以看到，单片机之间成功地实现了数据的双向传输。

一台单片机发送的数据可以被另一台单片机接收到。

实验总结：
本实验通过串口通信的方式实现了单片机之间的双机通信。

通过这种方式，可以方便地实现单片机之间的数据互相传输，可以用于各种应用场景，如传感器与控制器之间的数据传输等。

同时要注意，串口通信的波特率要设置一致，否则数据将无法正确接收。

单片机串口应用实验报告(一)单片机串口应用实验报告引言•介绍单片机串口应用实验的背景和意义•提出实验的目的和重要性实验原理•串口的工作原理和基本概念•单片机与串口通信的原理和方法实验步骤1.准备实验所需材料和工具2.配置单片机与串口的连接3.编写单片机程序，完成串口通信的初始化设置4.设计并实现发送和接收数据的功能5.调试程序，验证通信是否正常实验结果与分析•描述实验过程中的观察和测量结果•对实验结果进行分析和解释实验总结•总结实验的目标、方法和结果•分析实验中可能存在的问题和改进的空间•强调实验对于学习和应用单片机串口的重要性参考资料•列出参考过的相关教材、论文或网络资源以上是关于“单片机串口应用实验报告”的相关文章，希望对您有所帮助。

抱歉，以上是一份简要的实验报告的大纲，以下是对每个部分的详细描述：引言在引言部分，可以简要介绍单片机串口应用实验的背景和意义。

可以提到单片机串口通信在电子产品中的广泛应用，以及为什么学习和掌握串口通信对于创作者和工程师来说非常重要。

实验原理在实验原理部分，可以详细介绍串口的工作原理和基本概念。

可以解释串口是如何通过串行传输数据的，以及常见的串口通信协议。

还可以介绍单片机与串口通信的原理和方法，包括如何将单片机与电脑或其他设备连接进行通信。

实验步骤在实验步骤部分，可以按照以下方式列出实验步骤： 1. 准备实验所需材料和工具：列出实验所需的单片机模块、串口模块、电脑等设备。

2. 配置单片机与串口的连接：描述如何将单片机与串口模块连接起来。

3. 编写单片机程序：详细介绍如何编写单片机程序，并完成串口通信的初始化设置，包括波特率、数据位、校验位等。

4. 设计并实现发送和接收数据的功能：介绍如何设计程序使单片机能够发送和接收数据，可以包括简单的数据收发、数据加工处理等。

5. 调试程序：描述如何进行程序调试，验证通信是否正常，可以介绍使用示波器、串口调试助手等工具。

单片机原理实验报告班级：姓名：学号：实验日期：成绩：实验一基本操作实验目的：熟悉伟福仿真机软件的基本操作，熟悉MCS-51指令。

实验内容A：数据传送程序实验程序：实验步骤：(1)从起始地址开始全速运行程序Ⅰ,检查运行结果, 外部数据窗口中7000H～700FH单元的内容皆为00H；(2)按要求修改程序如Ⅱ，用单步/跟踪运行程序, 查看寄存器和外部数据窗口；(3)在PLUS处设置断点，从起始地址开始全速运行程序，查看寄存器和外部数据窗口；(4)清除断点，用运行到当前行方式将程序运行到PLUS的下一条指令，查看运行结果是否正确。

实验内容B： 1 , 当X>0时求符号函数Y= 0 , 当X=0时-1 , 当X<0时实验程序：实验步骤：（1）准备好三个有代表性的数据，分三次用单步/跟踪方式运行程序，注意PC指针的变化；当（40H）= _____(X>0) 时，ACC.7= 0 , 运行后(41H)= _01H_____（Y= 1），当（40H）= _00H____(X=0) 时，ACC.7= 0 , 运行后(41H)= __00H____（Y= 0），当（40H）= _____(X<0) 时，ACC.7= 1 , 运行后(41H)= FFH （Y=﹣1）（2）思考：能否用“JC POSI ”指令替代“JB ACC.7, POSI ”指令, 修改运行程序，验证结果。

注意“CJNE A, #00H, NZEAR”执行后CY位为0/1 ？单片机原理实验报告班级：姓名：学号：实验日期：成绩：实验二输入/输出控制实验实验目的：掌握单片机I/O口输入输出的控制方法，学会编写数码管的显示程序。

实验内容A：P1 口做输出口，接8只发光二极管L1～L8（高电平时发光二极管点亮），编写程序，使L1～L8流水闪烁。

ORG 0000HSTART: MOV A,#01HMOV R2,#08HLOOP:MOV P1,ALCALL DELAYRL ADJNZ R2,LOOPAJMP STARTDELAY:MOV R5,#40 ;延时1秒D1:MOV R6,#50D2:MOV R7,#248D3:DJNZ R7,D3DJNZ R6,D2DJNZ R5,D1RETEND实验内容B：P1 口做输入口，接拨动开关K1～K8。

单片机实验报告1单片机实验报告实验一数据传送 (RA Ｍ ndash; 〉ＸＲＡ M)一、实验目得熟悉星研集成环境软件或熟悉 KeiｌＣ5１集成环境软件得使用方法。

熟悉 MＣS51 汇编指令,能自己编写简单得程序，掌握数据传输得方法。

二、实验内容1、熟悉星研集成环境软件或熟悉Ｋｅｉl Ｃ51 集成环境软件得安装与使用方法。

２、编写程序，实现内外部数据段得传送、校验。

三、程序框图开始堆栈指针初始化计数器、地址初始化内部RAM数据传送外部RAM一次地址指针+1计数器-1=0？计数器、地址指针复位取内部RAM和对应的外部RAM比较是否相等地址指针+1计数器-1=0？传送正确传送错误结束NNYYYN数据传送程序框图四、实验步骤MAR 据数部外测检，序程试调式方点断、步单用使;据数入输中ＨF３～ H03 MＡR 部内在ﻩ得 10０0H ~1０0FH 中得内容。

熟悉查瞧特殊功能寄存器、内部数据 RＡM、外部数据空间得各种方法.五、程序清单；将内部ＲAＭ Address1 开始得 1６个字节送到外部ＲAＭ从 Aｄdress２开始得单元里,再作比较。

Adｄress1 ＤAＴＡ 30HAddress2 _DATＡ１000HORＧ 00０0HLJＭP STAＲOＲG 0100HSTＡR: MOV SP,#6０HＭＯV Ｒ0，＃Ａddrｅss1MOV DPTR，＃Addrｅss2MＯV R7,#１0HSTAＲ1: MOV A,R0 ;传送ＭOV_ DＰTＲ，AIＮC R0IＮC DPTRDJNZ R7,STAR1MOＶ R０,#Adｄreｓs１MＯＶ DPTＲ,#Addｒeｓｓ２ＭOV R7，＃１０HSTAＲ2: MOV B，Ｒ0 ；比较MOＶ_ A，DPＴRＣJＮE A，Ｂ，STAR３ＩNC Ｒ0INC ＤPＴＲDＪNZ R7，STAR2SJMP ＄ ;传送正确ＳTAR3: SJＭP $ ;传送错误ENＤ实验二双字节 D BCD 码( ( 十进制数) ) 加法一、实验目得熟悉５1 汇编指令,学会使用星研集成环境软件,能自己编写简单得程序,熟悉ＢCD 码,了解如何调用系统提供得子程序.二、实验内容从键盘上输入４位被加数、加数,实现双字节 BCD 码（四位数）得加法,结果显示在数码管上；熟悉使用断点、单步进入、单步、运行到光标处、修改 PC 指针、全速运行等各种调试手段；熟悉查瞧特殊功能寄存器、内部数据ＲAM、外部数据空间得各种方法。

单片机串口应用实验报告
实验名称：单片机串口应用实验
实验目的：
1. 学习串口通信的基本原理和工作机制；
2. 掌握单片机串口通信的配置方法和编程技巧；
3. 实现单片机与电脑的数据传输和通信。

实验器材和软件：
1. 单片机：STC89C52RC（或其他型号的单片机）；
2. 串口模块：MAX232（或其他型号的转换电路）；
3. USB转串口模块；
4. 电脑；
5. Keil C51开发环境；
6. 串口调试助手。

实验原理和步骤：
1. 硬件连接：将单片机的RX和TX引脚分别连接到串口模块的TX和RX引脚，并连接串口模块的VCC和GND引脚到单片机的VCC和GND引脚。

将串口模块的TX和RX引脚分别连接到USB转串口模块的RX和TX引脚，并将USB转串口模块插入电脑的USB接口。

2. 软件配置：
a. 打开Keil C51开发环境，选择对应的单片机型号；
b. 配置串口通信参数，如波特率、数据位、停止位等；
c. 编写程序，实现串口通信的功能；
d. 编译、烧录程序到单片机中。

实验结果：
在串口调试助手中输入数据，单片机接收到数据后进行处理，并将结果反馈给电脑进行显示。

实验总结和体会：
通过本实验，我了解了串口通信的原理和工作机制，掌握了单片机串口通信的配置方法和编程技巧。

实现了单片机与电脑的数据传输和通信，对单片机串口应用有了更深的理解和实践经验。

单片机串口通讯实验报告实验报告：单片机串口通讯实验一、实验目的1.掌握单片机串口通讯原理和方法。

2.学习如何通过单片机与计算机进行串口通讯。

3.熟悉串口通讯的相关命令和编程方法。

二、实验原理串口通讯是一种数据交换的方式，通过串口可以将数据从计算机发送到单片机，也可以将数据从单片机发送到计算机。

在单片机中，常用的串口通讯方式有UART和USART。

串口通讯的基本原理是通过两根信号线（TX-发送线和RX-接收线）进行数据的传输。

在本实验中，我们将使用UART通讯方式，通过串口将单片机接收到的数据发送到计算机上，并将计算机发送的数据显示在液晶屏上。

三、实验器材1.STM32F103C8T6开发板一块2.杜邦线若干B转串口模块一块4.计算机一台四、实验步骤1.连接硬件设备：将STM32F103C8T6开发板通过USB转串口模块与计算机相连。

2.配置串口参数：在单片机开发环境中，选择正确的串口号和波特率参数。

3.配置中断优先级：为了确保串口接收中断能够正常工作，需要设置中断优先级。

4.编写程序代码：根据实验要求，编写单片机的串口通讯程序。

5.烧录程序代码：将编写好的程序代码烧录到单片机中。

6.运行程序：在计算机上打开串口调试工具，观察串口通讯是否正常。

五、实验结果通过实验，我们成功实现了单片机与计算机之间的串口通讯。

通过串口调试工具，我们可以在计算机上看到从单片机发送过来的数据，并且可以通过计算机发送数据，从而在液晶屏上显示出相应的结果。

六、实验分析1.串口通讯是一种较为常见且灵活的数据传输方式，能够满足很多实际需求。

2.在编写串口通讯程序时，需要根据具体的芯片和开发环境进行相应的配置。

3.在使用串口调试工具时，需要注意选择正确的串口号和波特率，否则无法正常进行通讯。

4.串口通讯可以在许多领域进行应用，如物联网、机器人控制等。

七、实验总结通过本次实验，我学习到了单片机串口通讯的基本原理和方法，了解了UART通讯方式的具体实现。

单片机串口实验报告一、实验目的本实验旨在通过单片机串口通信的方式，实现单片机与计算机之间的数据传输，并掌握串口通信的基本原理和操作方法。

二、实验器材1. STC89C52单片机开发板2. USB转串口模块3. 电脑一台4. 杜邦线若干三、实验原理1. 串口通信原理串口通信是一种异步通信方式，即发送和接收双方没有统一的时钟信号。

在串口通信中，发送方将数据以固定的位数（如8位）分成一个个字符，每个字符之间用一个起始位和一个或多个停止位隔开。

接收方在接收到起始位后开始接收数据，并在停止位处停止接收。

由于每个字符之间有起始位和停止位隔开，因此可以通过这些特殊符号来识别每个字符。

2. 单片机与计算机之间的串口通信单片机与计算机之间的串口通信需要通过USB转串口模块来实现。

USB转串口模块将计算机的USB接口转换成RS232标准接口，单片机则直接使用RS232标准接口进行通讯。

四、实验步骤1. 连接硬件设备：将STC89C52单片机开发板和USB转串口模块通过杜邦线连接起来，并将USB转串口模块插入电脑的USB接口。

2. 编写程序：使用Keil C51软件编写程序，实现单片机通过串口向计算机发送数据，并接收计算机返回的数据。

3. 烧录程序：将编写好的程序烧录到单片机中。

4. 运行程序：在电脑上打开串口调试助手，设置好串口参数（如波特率、数据位、停止位等），并打开串口连接。

然后在单片机上运行程序，观察串口调试助手上是否能够正常接收到单片机发送的数据，并能够将计算机发送过来的数据正确地显示在单片机上。

五、实验结果经过实验，我们成功地实现了单片机与计算机之间的串口通信。

在Keil C51软件中编写了相应的程序，并将其烧录到了STC89C52单片机中。

通过USB转串口模块将单片机与计算机连接起来，在电脑上打开串口调试助手并设置好参数后，我们可以看到成功地从单片机向电脑发送了一些数据，并且也能够正确地接收到电脑返回的数据。

实验一数据传送实验实验内容:将8031内部RAM 40H—4FH单元置初值A0H—AFH, 然后将片内RAM 40H—4FH单元中的数据传送到片内RAM 50H—5FH单元。

将程序经模拟调试通过后, 运行程序, 检查相应的存储单元的内容。

源程序清单:ORG 0000HRESET: AJMP MAINORG 003FHMAIN: MOV R0, #40HMOV R2, #10HMOV A, #0A0HA1：MOV @R0, AINC R0INC ADJNZ R2, A1MOV R1,#40HMOV R0, #50HMOV R2, #10HA3: MOV A, @R1MOV @R0, AINC R0INC R1DJNZ R2, A3LJMP 0000H思考题：1.按照实验内容补全程序.2.CP.对8031内部RAM存储器有哪些寻址方式?直接寻址, 立即寻址, 寄存器寻址, 寄存器间接寻址。

3.执行程序后下列各单元的内容是什么?内部RAM 40H~4FH ___0A0H~0AFH______________________内部RAM 50H~5FH___0A0H~0AFH_______________________实验二多字节十进制加法实验实验内容:多字节十进制加法。

加数首地址由R0 指出, 被加数和结果的存储单元首地址由R1指出,字节数由R2 指出。

将程序经模拟调试通过后, 运行程序, 检查相应的存储单元的内容。

源程序清单: ORG 0000HRESET: AJMP MAINORG 0100HMAIN: MOV SP, #60HMOV R0, #31HMOV @R0, #22HDEC R0MOV @R0, #33HMOV R1, #21HMOV @R1, #44HDEC R1MOV @R1, #55HMOV R2, #02HACALL DACNHERE: AJMP HEREDACN: CLR CDAL: MOV A, @R0ADDC A, @R1DA AMOV @R1, AINC R0INC R1DJNZ R2, DALCLR AMOV ACC.0 , CRET思考题：1.按照实验内容补全程序。

单片机串口通讯实验报告本实验是基于单片机和串口通讯的实验，旨在通过掌握单片机与计算机之间的串口通讯原理、方法和技巧，提高学生在单片机应用方面的操作技能和实践能力。

本实验将分为以下三个部分进行讲解：一、实验原理串口是指通过一条通信线路，将数据以一定的格式传输到一个设备或计算机上。

单片机是一种非常常见的嵌入式系统，具有很好的应用前景。

通过学习单片机串口通信原理，可以更好地理解嵌入式系统的应用场景。

串口发送数据的基本原理是将二进制的数据码转换成特定规则的数据帧，发送到串口的通信线路上。

串口接收数据的基本原理是从串口线路上读取二进制码，对码进行格式化解码，再存储到相应的缓存区中。

计算机和单片机通讯的原理基本一致，但是具体的实现方法和细节要根据所用的串口模块和单片机芯片来确定。

二、实验步骤该实验将从计算机到单片机的数据传输进行实验。

其中，计算机上将使用串口终端软件RealTERM，单片机使用TTL串口。

1.连接TTL串口首先，将串口线连接到单片机的TTL串口上（RX、TX、GND）。

2.串口设置打开RealTERM软件，设置串口参数（波特率、数据位、奇偶校验、停止位等）。

在Windows系统中，可以通过设备管理器查看串口设备，从而确定串口号（通常为COM1、COM2等）。

3.单片机程序设计单片机程序中需要设置串口参数、发送数据和接收数据等功能。

在发送数据时，需要将发送缓存区中的数据转换成相应的数据帧格式，再通过串口发送到计算机上。

在接收数据时，需要从串口接收缓存区中读取数据，并且解析成特定的格式，再将数据存储到所需的区域。

4.进行实验打开串口终端软件后，点击“打开串口”按钮，可以看到从单片机发送的数据。

可以通过键盘输入数据，以进行数据的发送和接收。

具体操作步骤可以根据实际需要来确定，可以设置不同的数据帧格式和接收响应逻辑。

三、实验结果通过上述实验，可以掌握单片机串口通信的基本原理和实现方法。

可以通过实验得到一些操作技巧，例如：1.根据计算机和单片机所使用的串口模块和相关参数，选择合适的波特率、数据位、奇偶校验和停止位等控制参数。

单片机实验报告范文
一、实验目的
通过本次实验，掌握单片机的基本原理与编程方法，熟悉单片机的开发环境，技能，了解单片机的必要电路原理。

二、实验器材和软件
器材：STC89C52单片机板、开发环境、PC机、线路板、电源、按钮开关、LED灯、蜂鸣器等。

软件：Keil uVision4编译器。

三、实验内容
1.点亮一个LED灯
将LED灯连接到单片机的1号引脚，通过编写程序点亮LED灯。

2.使用按钮开关控制LED灯
将按钮开关连接到单片机的2号引脚，编写程序使按钮开关控制LED 灯的亮灭。

3.通过串口将数据发送给PC机
设置单片机与PC机进行串口通信，通过编写程序将单片机中的数据发送给PC机。

四、实验步骤
1.按照实验器材和软件的要求搭建实验电路。

五、实验结果与分析
实验中点亮一个LED灯、使用按钮开关控制LED灯、通过串口将数据发送给PC机的实验均取得了预期的结果，显示出了单片机的基本原理与编程方法。

六、实验总结
通过这次实验，我深入了解了单片机的工作原理和编程方法，掌握了单片机的开发环境和技能，学会了使用单片机将数据发送到PC机，并能通过编程控制LED灯的亮灭。

实验过程中也遇到了一些问题，如电路连接不正确、程序代码错误等，但通过仔细排查和调试，最终解决了问题。

这次实验使我对单片机的实际应用有了更深的认识，也为今后进一步学习和应用提供了基础。

参考资料：
无。

\实验一内存操作1.实验目的①掌握数据传送指令；②掌握各种数据传送指令的寻址方式；③熟练运用keil 环境对汇编程序进行调试；④掌握数据传送、复制等程序的设计与调试方法。

2.预习要求①理解数据传送指令和循环指令的使用；②理解如何对内部寄存器、内部RAM、外部XRAM（外部数据存储器）的读写；③理解各种寻址方式，尤其是较为抽象的变址寻址及相对寻址的方式；④认真预习本实验内容，自行编写程序，填写实验报告。

3.实验设备计算机1台；4.基础型实验内容：1.下列程序的功能是给外部XRAM 8000H～80FFH的256个单元的内容赋值，赋值的内容取决于程序中A的赋值。

在Keil环境运行该程序，并观察寄存器及内存单元的变化。

ORG 0000HSTART EQU 8000H;MAIN: MOV DPTR,#START;；起始地址MOV R0,#0H;；设置256字节计数值MOV A,#1H;Loop: MOVX @DPTR,A;INC DPTR;；指向下一个地址DJNZ R0,Loop;；计数值减1NOP;SJMP $;END寄存器A为1H，DPTR递增到8100H，奇偶校验位由于A的内容是1H，所以p也是1.2.下列程序将外部XRAM 3000H起始的256个字节存储块移动到外部XRAM 4000H起始的256个字节存储块，在Keil环境运行如下程序，观察寄存器及存储单元的变化。

ORG 0000HMOV DPTR,#3000HMOV A,#01HMOV R5,#0HLOOP: MOVX @DPTR,AINC DPTRDJNZ R5,LOOPMOV R0,#30HMOV R1,#00HMOV R2,#40HMOV R3,#00HMOV R7,#0HLOOP1: MOV DPH,R0MOV DPL,R1MOVX A,@DPTRMOV DPH,R2MOV DPL,R3MOVX @DPTR,AINC R1INC R3DJNZ R7,LOOP1SJMP $END实现了将3000H开始的256个单元的内容复制到以4000H开头的外部RAM存储单元中。
