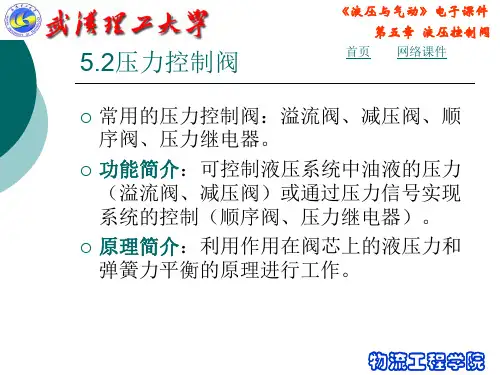

5-2-1压力控制阀-溢流阀

或局部油路的压力，实现稳压、调压、增压、减
压、保压等目的，以满足执行元件对力(缸)或力
矩(马达)的要求。
压 力 控 制 回 路

调压回路 减压回路 增压回路 卸荷回路 平衡回路 保压回路 泄压回路


压力调定回路 压力限定回路(过载安全回路) 双向压力回路 远程调压回路(多级调压回路)
用换向阀滑阀机能的卸荷回路 用二位二通旁路的卸荷回路 用先导式溢流阀的卸荷回路
电磁阀组成电磁溢流阀。当DT得电时，系统压力
由主阀调定。当DT失电时，k口接通。泵输出的油 液以很低的压力经溢流阀回油箱，实现卸荷。 这种形式的卸荷回路适用于较大流量的液压系统。
第五章 液压回路
电Hale Waihona Puke 溢流阀卸荷回路第五章 液压回路
五 、平衡回路 balancing circuit
平衡回路( balancing circuit )的功能在于使执
回路，系统的整体工作压力仍较低，可节省能耗。 2、双作用增压器的增压回路
图b）是采用双作用增压器的增压回路，它能连
续输出高压油，适用于增压行程要求较长的场合。
b)
第五章 液压回路 当工作缸4向左运动遇到较大负载时，系统压力 升高，油液经顺序阀1进入双作用增压器2，增压器活 塞不论向左或向右运动，均能输出高压油，只要换向 阀3不断切换，增压器2就不断往复运动，高压油就连
第五章 液压回路
按功能分类，液压基本回路分为：
压力控制回路
速度控制回路
多执行元件(多缸)配合工作回路
液压马达控制回路
第五章 液压回路
§5-1 压力控制回路
pressure control circuit
压力控制回路(pressure control

培训教材
中联重科研究院泵车室
44
二、调试规程
• 2..1 主泵补油和冲洗压力调节： • 2.1.1 在主油泵 Fa1 口测压接头上 接一6Mpa压力表； • 2.1.2把发动机转速调到所设计的 最高转速，观察压力表指针是否 指示在设计值范围内（补油溢流 阀 3.0 ），如有差异应作以下调 整：用 19″ 梅花扳手拧松两补油 泵溢流阀调节螺杆锁紧螺母，用 M5 的内六角扳手分别将两溢流 阀调到设计值范围内，并锁紧即 可。
泵车液压系统（闭式）
• 液压基础
• 泵车闭式液压系统
培训教材
中联重科研究院泵车室
1
液压基础
控制阀
• 方向控制阀
1. 单向阀 2. 换向阀 压力控制阀 1. 溢流阀 2. 减压阀 流量控制阀 1. 节流阀 其他 1. 压力继电器
•
• •
培训教材
中联重科研究院泵车室
2
液压基础
辅助装置
• • • • • • • 油管 管街头 滤油器 蓄能器 油箱 冷却器 密封件
培训教材
中联重科研究院泵车室
52
2.4 S阀搅拌压力和水泵压力的调试：
• 2.4.1搅拌压力： 将搅拌手动阀打开，确定搅拌叶片的 转向。把手动阀拨回中位，用截面 90㎜×90㎜以上木 方将搅拌叶片卡住，调节搅拌叠加溢流阀在设计值范 围内锁定；调节压力时料斗旁严禁站人，以防木方飞 出伤人；把三位手动阀推到中位，取出木方。 • 2.4.2 水泵压力： 把手动阀拨到清洗，关闭球阀，调节 溢流阀至搅拌压力表指示为6.0MPa时锁紧即可。
中联重科研究院泵车室
34
补油泵出口油路可分为三路：
第一路为补油油路: • 由于主油泵两高压溢流阀的单向阀的作用，使该路 油始终与主泵吸油油路相通，对泵送主油路系统进行 补油，使低压腔增压，同时，多余的油经冲洗阀进入 散热器回到油箱进行热交换，实现对闭式油路系统的 热交换，冲洗阀调定的压力值为2.5~2.7MPa。

A B
P T
P T
P T
P T
P T
O型
H型
M型
Y型
P型
Fully close center （O型中位机能）
Fully open center （ H型中位机能）
Tandem center （ M型中位机能）
Float center（Y型中位机能）
阀芯的操作机构 根据控制方式的不同，阀芯操纵机构主要有：
Structure 结构 Fig. 5-4、5 Body 阀体（有油口） Spool 阀芯（阀芯为轴状，上有多个台肩） Actuation 阀芯操作机构
工作原理 阀芯相对阀体移动，改变各油口的连通 方式。 换向阀的“位” “位”（Positions）：阀芯相对于阀体可
处
的工作位置个数。
在图形符号中以方框表示，一个方框代
If flow direction reverses：
Pressured oil and the spring push valve core against the seat，flow cannot pass through。 反向流动：液压力及弹簧力方向一致，无法打开 阀口。
一般阀内弹簧较软，开启压力约0.3 ~ 0.5 bar。 若作背压阀用，弹簧设计较硬，开启压力约2 ~ 6 bar，使系统回油保持一定背压。
1DT 2DT 3DT 4DT 5DT 6DT
缸A、B、C均外伸
缸A、B、C均回缩 A外伸，B、C停留
A 伸，B 停，C 缩
Chp.5 Hydraulic Control Valves
液压控制阀
5.1 Introduction 概述
5.2 Directional Control Valves 方向阀 5.3 Pressure Operated Valves 压力阀

液压电磁阀是用来控制流体的一种自动化基础元件，属于执行器。

液压电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压缸控制，所以就会用到液压电磁阀。

那么液压电磁阀工作原理是什么？液压电磁阀型号含义是什么呢？液压电磁阀型号含义关于液压电磁阀型号，不同的厂家对型号的编排有所不同，这里小编举个例子说明液压电磁阀型号含义，例如34BYM-L20H-T，其中34表示的是3位4通，B为交流型，Y 为液动，M是滑阀机能，L表示螺纹连接形式，20为公称直径，H为公称压力，H表示为高压31.5MPA，T表示弹簧对中型代号。

想要更多具体型号含义，可咨询相关厂商。

液压电磁阀特点1、液压电磁阀外漏堵绝，内漏易控，使用安全。

2、液压电磁阀系统简单，便于维护，价格低廉。

3、液压电磁阀动作快速，功率微小，外形轻巧。

液压电磁阀分类液压电磁阀是指液压传动中用来控制液体压力﹑流量和方向的一种元件。

在液压电磁阀中，控制压力的称为压力控制阀，控制流量的称为流量控制阀，而控制通﹑断和流向的则称为方向控制阀。

而这些控制阀下又有新的分类，下面我们一起来看看其他分类。

1、压力控制阀按用途可以分为溢流阀﹑减压阀和顺序阀。

（1）溢流阀：能控制液压系统在达到调定压力时保持恒定状态。

用于过载保护的溢流阀称为安全阀，当系统发生故障，压力升高到可能造成破坏的限定值时，阀口会打开溢流，以保证系统安全。

（2）减压阀：能控制分支回路得到比主回路油压低的稳定压力。

减压阀按它所控制的压力功能不同，又可分为定值减压阀﹑定差减压阀和定比减压阀。

（3）顺序阀：能使一个执行元件动作以后，再按顺序使其他执行元件动作。

2、流量控制阀是利用调节阀芯和阀体间的节流口面积和它所产生的局部阻力对流量进行调节，从而控制执行元件的运动速度。

流量控制阀按用途分为5种。

（1）节流阀：在调定节流口面积后，节流阀能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。

（2）调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。
