机械设计基础试卷二及答案
一、判断（每题2分，共10分）
1.在曲柄摇杆机构中，极位夹角大于0︒，则机构具有急回运动性质。

（）
2.V带传动中小带轮的包角可任意选择。

（）
3.滚子从动件盘形凸轮的基圆是指理论轮廓线上的基圆（）
4.压力角就是主动件能受驱动力的方向线与该点速度的方向线之间的夹角。

（）
5.对心移动平底从动件盘形凸轮机构中，其压力角始终保持不变。

（）
二、填空（每空3分，共15分）
1.凸轮机构由、、三个基本构件组成。

2.当机构的极位夹角θ>0︒（K>1）时，机构急回特性，K越急回特性越明显。

3.V带按照截面尺寸由小到大分为七种型号。

4.曲柄摇杆机构最小传动角出现在和共线的位置。

5.带传动的主要失效形式是和。

三、选择题（每题3分，共15分）
1.在机械中属于运动单元的是（）。

A、机构
B、构件
C、零件
D、部件
2.为了保证带传动的传动能力，应验算小带轮的包角α1，并使α1（）。

A、<120︒
B、≥120︒
C、<150︒
D、>150︒
3.机车车轮机构是铰链四杆机构基本形式中的（）机构。

A、曲柄摇杆
B、双曲柄
C、双摇杆
4．当带速v≥35 m/s时，一般采用( )材料来制造带轮。

A、灰铸铁
B、塑料
C、铸钢
D、铝合金
5.当机构的自由度数F大于原动件数目时，机构（）。

A、具有确定运动
B、运动不确定
C、构件被破坏
四、简答题（15分）
1.带传动工作时，带的截面上产生哪些应力？应力沿带全长是如何分布的？
最大应力在何处？（5分）
2.判断机构是否具有死点位置的依据是什么？通常采用哪些方法使机构顺利通过死点位置？（5分）
3.凸轮机构常用的从动件运动规律中，哪些产生刚性冲击？哪些产生柔性冲击？如何选择？（5分）
五、计算题（25分）
1.计算自由度，并判断机构是否有确定的相对运动。

（10分）
2.已知：带传动传递的功率P＝5 kW，小带轮转速n1＝400 r/min，中心距a ＝1 500 mm，小带轮基准直径d d1＝450 mm，d d2＝650 mm，f v＝0.2，求带速V、包角α1和有效拉力F。

(15分)
六、作图题（20分）
一上偏置曲柄滑块机构。

偏距e ＝10 cm，曲柄长r ＝15 cm，连杆长l=40 cm。

试求（用图解法）：
试卷二答案
一、判断题
1.（√） 2（×） 3.（√） 4.（×） 5.（√）
二、填空题
1.凸轮、从动件、机架
2.具有、大
3.Y 、Z 、A 、B 、C 、D 、E
4.曲柄、机架
5.打滑、疲劳损坏
三、选择题
1.B
2. B
3.B
4.C
5.B
四、简答题
1.答：（1）拉应力：作用于带的全长。

带的紧边为σ1，松边为σ2，σ1＞σ2。

（2）弯曲应力：绕过带轮处受到弯曲应力的作用。

σb1＞σb2。

（3）离心拉应力：沿带长均匀分布。

当带在紧边绕上小带轮时应力达到最大值，其值为σmax =σ1+σb1+σc
2.答：（1）判断机构是否具有死点位置的依据是从动件能否与连杆共线。

（2）机构顺利通过死点位置方法有：增加虚约束、利用惯性、多组机构交错排列。

3.答：（1）等速运动规律产生刚性冲击，这种运动规律不宜单独使用。

（2）等加速等减速运动规律和简谐运动规律产生柔性冲击，这种运动
规律适用于中速凸轮机构。

五、计算题
1.解：图中可动构件数为n ＝6，低副数P L ＝8，高副数P H ＝1，自由度数F
＝3n －2P L －P H ＝1，原动件数为1时，机构具有确定的相对运动。

2.解：42.91000
6040045014.3100060π1d1=⨯⨯⨯=⨯=n d v m/s 150********.571803.57180d1d21-⨯︒-︒=-⨯
︒-︒≈a d d α＝172.37° 42
.9510001000⨯==v P F ＝530.8 N 六、作图题
解：选取适当的长度比例尺作机构运动简图并作图法求解。

（参考图，求出具体数值。

）。

合集下载

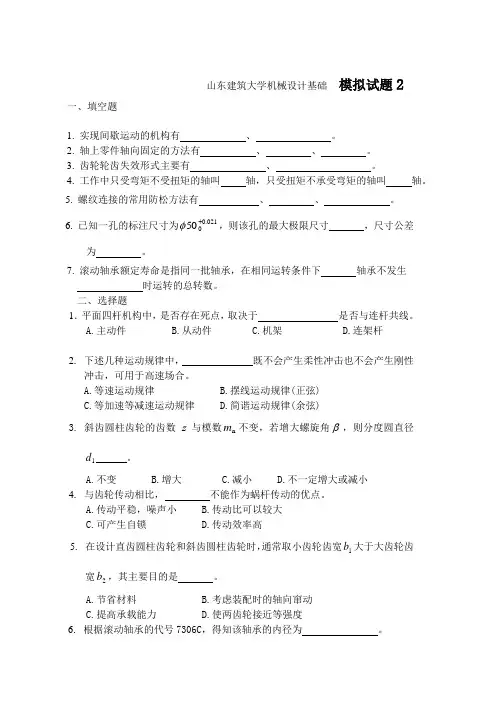

山东建筑大学机械设计基础模拟试题2及答案

山东建筑大学机械设计基础模拟试题2及答案

山东建筑大学机械设计基础模拟试题2一、填空题1. 实现间歇运动的机构有 、 。

2. 轴上零件轴向固定的方法有 、 、 。

3. 齿轮轮齿失效形式主要有 、 。

4. 工作中只受弯矩不受扭矩的轴叫 轴，只受扭矩不承受弯矩的轴叫 轴。

5. 螺纹连接的常用防松方法有 、 、 。

6. 已知一孔的标注尺寸为021.0050+φ，则该孔的最大极限尺寸 ，尺寸公差为 。

7. 滚动轴承额定寿命是指同一批轴承，在相同运转条件下 轴承不发生 时运转的总转数。

二、选择题1．平面四杆机构中，是否存在死点，取决于 是否与连杆共线。

A.主动件B.从动件C.机架D.连架杆2. 下述几种运动规律中， 既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A.等速运动规律B.摆线运动规律(正弦)C.等加速等减速运动规律D.简谐运动规律(余弦)3. 斜齿圆柱齿轮的齿数z 与模数n m 不变，若增大螺旋角β，则分度圆直径1d 。

A.不变B.增大C.减小D.不一定增大或减小 4. 与齿轮传动相比， 不能作为蜗杆传动的优点。

A.传动平稳，噪声小B.传动比可以较大C.可产生自锁D.传动效率高5. 在设计直齿圆柱齿轮和斜齿圆柱齿轮时，通常取小齿轮齿宽1b 大于大齿轮齿宽2b ，其主要目的是 。

A.节省材料B.考虑装配时的轴向窜动C.提高承载能力D.使两齿轮接近等强度6. 根据滚动轴承的代号7306C ，得知该轴承的内径为 。

A. 6mmB.24mmC.30mmD. 36mm7.用于连接的螺纹牙型为三角形，这主要是因为三角形螺纹。

A.牙根强度高，自锁性能好B.传动效率高C.防振性能好8. 选取V带型号，主要取决于。

A.带的线速度B.带的紧边拉力C.带的有效拉力D.带传递功率和小带轮转速9. 带传动在工作中产生弹性滑动的原因是。

A.带与带轮间的摩擦系数较小B.所带的外载荷过大C.带的弹性与紧边和松边有拉力差D.初拉力过小10. 带传动中，若小带轮为主动轮，则带的最大应力发生在带的处。

机械设计基础期末题库(含答案)_长沙理工大学

机械设计基础期末题库(含答案)_长沙理工大学

长沙理工大学机械设计期末考试题库含答案机械设计试卷3一 选择填空题 （每空一分共20分）1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60α=。

2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸b h ⨯按 轴径 从标准中查取。

平键连接主要失效形式是 压溃 。

3带传动中，若1υ为主动轮圆周速度，2υ为从动轮圆周速度，υ为带速，则这些速度之间存在的关系是 12υυυ>> 。

4 V 带传动中，V 带截面楔角40ϕ=，则V 带轮的轮槽角φ0应 < 40。

5在设计V 带传动时，V 带的型号可根据 计算功率 和 小带轮转速 查选型图确定。

6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。

7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。

中间轴应称为 转 轴。

8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm 。

9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ， 若压力升高，则 粘度增加（或变大）。

10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。

A 凸缘联轴器 B 齿式联轴器 C 万向联轴器 D 弹性柱销轴器11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。

12普通平键连接工作时，平键的工作面是 侧面。

二 简答题(共5题，每题6分)1 简述齿轮传动的失效形式和开式齿轮传动的设计准则答：失效形式包括：轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。

开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。

（1分）2 以框图形式说明转轴的设计过程。

3简述蜗杆传动的正确啮合条件。

答：中间平面上，蜗杆轴向模数与蜗轮端面模数相等，均为标准值（2分）；蜗杆轴面压力角与蜗轮端面压力角相等，且为标准值（2分）；蜗杆与蜗轮轮齿的螺旋线方向相同并且蜗杆分度圆柱上的导程角等与蜗轮分度圆柱上的螺旋角。

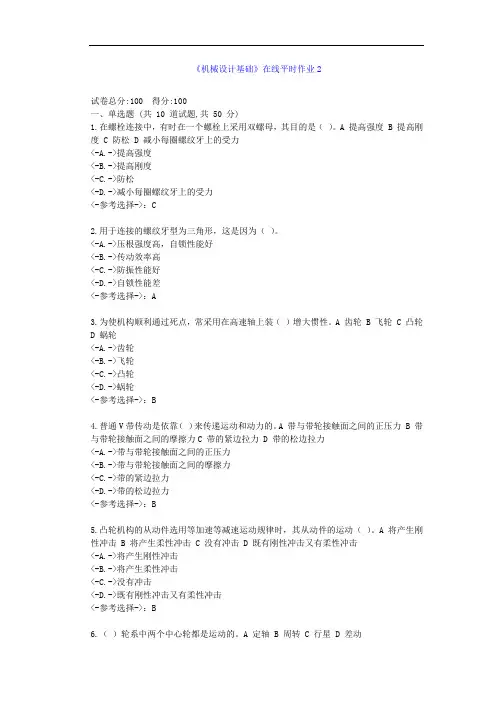

[东北大学]21秋《机械设计基础》在线作业2--答案
