《机械设计基础》试题七答案一、填空（每空1分，共20分）1、渐开线标准直齿圆柱齿轮传动，正确啮合条件是模数相等，压力角相等。
2、凸轮机构的种类繁多，按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮。
3、 V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置。
4、齿轮的加工方法很多，按其加工原理的不同，可分为范成法和仿形法。
5、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为双曲柄机构。
6、凸轮机构从动杆的运动规律，是由凸轮轮廓曲线所决定的。
7、被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为__拉断。
二、单项选择题（每个选项0.5分，共20分）（）1、一对齿轮啮合时 , 两齿轮的 c 始终相切。
(A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆（）2、一般来说， a 更能承受冲击，但不太适合于较高的转速下工作。
(A) 滚子轴承 (B) 球轴承 (C) 向心轴承 (D) 推力轴承（）3、四杆机构处于死点时，其传动角γ为A 。
（A）0°（B）90°（C）γ>90°（D）0°<γ<90°（）4、一个齿轮上的圆有 b 。
（A）齿顶圆和齿根圆（B）齿顶圆，分度圆，基圆和齿根圆（C）齿顶圆，分度圆，基圆，节圆，齿根圆（D）分度圆，基圆和齿根（）5、如图所示低碳钢的σ－ε曲线，，根据变形发生的特点，在塑性变形阶段的强化阶段(材料恢复抵抗能力)为图上 C 段。
（A）oab（B）bc（C）cd（D）de（）6、力是具有大小和方向的物理量，所以力是 d 。
（A）刚体（B）数量（C）变形体（D）矢量（）7、当两轴距离较远，且要求传动比准确，宜采用。
(A) 带传动 (B)一对齿轮传动 (C) 轮系传动（D）螺纹传动（）8、在齿轮运转时，若至少有一个齿轮的几何轴线绕另一齿轮固定几何轴线转动，则轮系称为 a 。
《机械设计基础》试题七答案一、填空（每空1分，共20分）1、渐开线标准直齿圆柱齿轮传动，正确啮合条件是模数相等，压力角相等。
2、凸轮机构的种类繁多，按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮。
3、 V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置。
4、齿轮的加工方法很多，按其加工原理的不同，可分为范成法和仿形法。
5、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为双曲柄机构。
6、凸轮机构从动杆的运动规律，是由凸轮轮廓曲线所决定的。
7、被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为__拉断。
二、单项选择题（每个选项0.5分，共20分）（）1、一对齿轮啮合时 , 两齿轮的 c 始终相切。
(A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆（）2、一般来说， a 更能承受冲击，但不太适合于较高的转速下工作。
(A) 滚子轴承 (B) 球轴承 (C) 向心轴承 (D) 推力轴承（）3、四杆机构处于死点时，其传动角γ为A 。
（A）0°（B）90°（C）γ>90°（D）0°<γ<90°（）4、一个齿轮上的圆有 b 。
（A）齿顶圆和齿根圆（B）齿顶圆，分度圆，基圆和齿根圆（C）齿顶圆，分度圆，基圆，节圆，齿根圆（D）分度圆，基圆和齿根（）5、如图所示低碳钢的σ－ε曲线，，根据变形发生的特点，在塑性变形阶段的强化阶段(材料恢复抵抗能力)为图上 C 段。
（A）oab（B）bc（C）cd（D）de（）6、力是具有大小和方向的物理量，所以力是 d 。
（A）刚体（B）数量（C）变形体（D）矢量（）7、当两轴距离较远，且要求传动比准确，宜采用。
(A) 带传动 (B)一对齿轮传动 (C) 轮系传动（D）螺纹传动（）8、在齿轮运转时，若至少有一个齿轮的几何轴线绕另一齿轮固定几何轴线转动，则轮系称为 a 。
《机械设计基础2》试题样卷库(问答题答案)《机械设计基础2》试题样卷库（问答题答案）一、简答题1. 什么是机械设计的目标和内容？机械设计的目标是设计出满足特定功能和性能要求的机械产品。
其内容包括产品的结构设计、材料选择、工艺过程、性能评估等方面。
2. 请简述机械设计过程中的设计选择原则。
设计选择原则包括功能和性能要求优先原则、最小重量法则、强度和刚度要求原则、工艺性和可靠性原则、经济性原则等。
3. 什么是机械设计中的静力学基本原理？请列举其中的三个公式。
静力学基本原理是研究物体在静止或恒定速度平衡状态下受力分析的学科。
其中的三个公式包括受力平衡条件、杠杆定律和三角形合力条件。
4. 请简述机构设计中的并联和串联概念。
并联是指两个或多个零件或部件同时作用于同一物体，共同完成一定工作的机构形式。
串联是指两个或多个零件或部件依次连接、作用和相互传递动力的机构形式。
5. 请简述机械设计中的轴的选用原则。
轴的选用原则包括强度和刚度要求、转动精度和位置精度要求、基本荷载和工作条件、加工工艺和材料可供性等方面。
二、计算题1. 某机械零件由A、B两个子零件组成，并行工作。
子零件A的可靠性为0.98，子零件B的可靠性为0.99，请计算整个零件的可靠性。
整个零件的可靠性可以通过子零件的可靠性进行连续可靠性计算，即整体可靠性 = 子零件A的可靠性 ×子零件B的可靠性 = 0.98 × 0.99= 0.9702。
2. 一个分度盘齿轮机构由齿轮G1、G2和齿条组成，已知齿轮G1的模数m=4mm，齿轮G2的齿数Z2=25，齿条的运动速度v=20m/min，请计算分度盘齿轮机构的传动比。
分度盘齿轮机构的传动比可以通过齿轮齿数比来计算，即传动比 =齿轮G2的齿数Z2 / 齿轮G1的齿数Z1。
由模数公式m = π × (Z1+Z2) /(2 ×传动比)，可得传动比为：传动比= Z2 / (π × m) = 25 / (π × 4) ≈ 1.99。
《机械设计基础》一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( )A.σωω=-max min B.σωω=+max min2 C.σωωω=-max minm D.σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数YFS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( ) （注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）A.mt1=ma2, αt1=αa2,γ=βB.ma1=mt2, αa1=αt2,γ=βC.mt1=ma2, αt1=αa2,γ=-βD.ma1=ma2, αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。
江阴职业技术学院机电系所有专业 《机械设计基础（二）》期末试卷A参考答案及评分标准一、填空题（每空1分，共20分）1、分度圆 节圆2、标准模数 标准压力角3、仿形法 范成法4、相等 不等5、型号 基准长度6、帘布芯 绳芯7、多 小8、孔 轴9、接触角 轴向 10、转矩 弯矩二、选择题（每题2分，共30分）1、D2、C3、D4、D5、C6、A7、B8、A9、B 10、B 11、D 12、D 13、C 14、C 15、A三、问答题（共10分）1、答：模数、压力角、齿顶高系数、顶隙系数均为标准值，且分度圆上的齿厚等于齿槽宽的齿轮称为标准齿轮。
（模数、压力角、齿顶高系数、顶隙系数、分度圆上的齿厚等于齿槽宽各１分）2、答：按抗扭强度估算轴的最小直径。
（１分）计算公式为：3n PC d ≥ （１分）其中：C ——由轴的材料和受载情况所决定的系数 （１分）P ——轴传递的功率 （１分） n ——轴的转速 （１分）四、计算题（每题10分，共30分）1、解：（１０分）该轮系属于行星轮系。
3412414114Z Z Z Z n n n n n n i H H H H H ⋅+=--== （５分） 由图知：04=n （２分）代入上式得：168115214141393901=⨯⨯=--H H n n n 5.1011==n ni H H （２分）H n 和1n 转向相同。
（１分）2、解：（１０分）（1）齿轮3的旋向为右旋 （１分）齿轮4的旋向为左旋 （１分）（2）22222222222sin 2cos 22βββββ⋅⋅=⋅⋅=⋅=⋅=Z m T tg Z m T tg d T tg F F n n t a （１分）同理：33333sin 2β⋅⋅=Z m T F n a （１分）要使：32a a F F =则： 33332222sin 2sin 2ββ⋅⋅=⋅⋅Z m T Z m T n n因为：32T T =所以：333222sin 2sin 2ββ⋅⋅=⋅⋅Z m Z m n n （１分）3sin 175115sin 5131β⋅⨯=⋅⨯47.83=β （２分）（3）齿轮2的受力图如下图所示： （３分，每个分力１分）3、解：（１０分）（１）计算轴承的当量动载荷Ｐ028.0328009200==r a C F 22.0=e 26.03500920==r a F F ＞eX=0.56 Y=1.99 （2分，X 、Y 各1分）()N YF XF P a r 8.379092099.1350056.0=⨯+⨯=+=（3分，公式2分、结论1分）（2）计算轴承的寿命h L()h P f C f n L P r t h 201558.37902.147800196060106010366=⎪⎭⎫ ⎝⎛⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=ε（5分，公式3分、结论2分）五、结构改错（共10分）1——轴承外圈没有实现轴向固定2——箱体上的加工面和非加工面应分开3——端盖和箱体之间应有调整垫片4——安装齿轮的轴段长度应小于齿轮的宽度5——齿轮没有实现周向固定（缺键）6——多余轴段7——轴承内圈应留有拆卸高度8——缺密封装置9——端盖内孔直径应略对于轴径10——不同配合要求的零件不能装在同一轴段上11——联轴器没有实现轴向定位江阴职业技术学院机电系所有专业《机械设计基础（二）》期末试卷B参考答案及评分标准一、填空题（每空1分，共20分）1、基圆半径越大2、范成法 173、节圆啮合角4、低大5、小 多6、b c σσσ++1带绕上小带轮上 7、链节距 大 8、调心轴承 成对 9、心轴 转轴 10、球 滚子二、选择题（每题2分，共30分）1、 B2、C3、B4、 D5、D6、 B7、B8、C9、 A 10、A 11、C 12、B 13、D 14、 B 15、A三、问答题（每题5分，共10分）1、答：齿轮传动的失效形式有五种：轮齿折断、齿面点蚀、齿面胶合、齿面磨损、齿面塑性变形 （各1分） 2、答：滚动轴承的支承结构有三种：双支点单向固定支承、一端双向固定一端游动支承、双支点游动支承四、计算题（每题10分，共30分）1、解：该轮系为组合轮系 （1）分清轮系4、5、6组成行星轮系，1、2、3组成定轴轮系 （2分） （2）分别列式46646446Z Z n n n n n n i H HH HH -=--== 464-=--H Hn n n n （1） （2分） 4133113-=-==Z Z n n i （2） （2分） 由图可知：43n n = （3）06=n （4） （2分）由以上四式得：2011-==HH n ni （1分）1n 和H n 方向相反。
国家开放大学煤炭学院形考试卷考试科目：机械设计基础试卷代号：试卷说明：1、本试卷共6 页，三种题型，满分100分。
2、本次考试为闭卷，考试时间为90分钟。
一、单项选择题（共30题，每小题2分，计60分。
选出一个正确的答案，并将字母标号填在括号内。
）1. 划分材料是塑性或脆性的标准，主要取决于（）。
A．材料的强度极限B．材料在变形过程中有无屈服现象C．材料硬度的大小D．材料疲劳极限2. 螺纹连接防松的根本在于防止（）之间的相对转动。
A．螺栓和螺母B．螺栓和被连接件C．螺母和被连接件D．被连接件和被连接件3. 在下列各种防松方法中，利用摩擦原理防松的方法是（）。
A．弹簧垫圈B．开口销C．焊接D．止动垫片4. 平键的截面尺寸（b、h）通常是根据（）按标准选择。
A．轴的直径B．轴传递转矩的大小C．传递功率的大小D．轮毂装配到轴上较方便5．标准直齿圆柱齿轮的齿形系数Y Fa取决于（）。
A．模数B．齿数C．齿宽系数D．齿面硬度6. 45钢齿轮，经调质处理后其硬度值为（）。
A．45～50HRC B．220～270HBS C．160～180HBS D．320～350HBS7. 对于开式齿轮传动，在工程设计中，一般（）。
A．按接触强度设计齿轮尺寸，再校核弯曲强度B．按弯曲强度设计齿轮尺寸，再校核接触强度C．只需按接触强度设计D．只需按弯曲强度设计8. 对于齿面硬度≤350HBS的闭式齿轮传动，在工程设计时一般先按（）计算。
A．接触强度B．弯曲强度C．磨损条件D．胶合条件9. 如果齿轮的模数、转速和传递的功率不变，增加齿轮的直径，则齿轮的（）。
A．接触强度减小B．弯曲强度增加C．接触强度增大D．都不是10. 蜗杆传动中，将蜗杆分度圆直径定为标准值是为了（）。
A．使中心距也标准化B．避免蜗杆刚度过小C．提高加工效率D．减少蜗轮滚刀的数目，便于刀具标准化11. 在标准蜗杆传动中，蜗杆头数一定时，若增大蜗杆直径系数，将使传动效率（）。

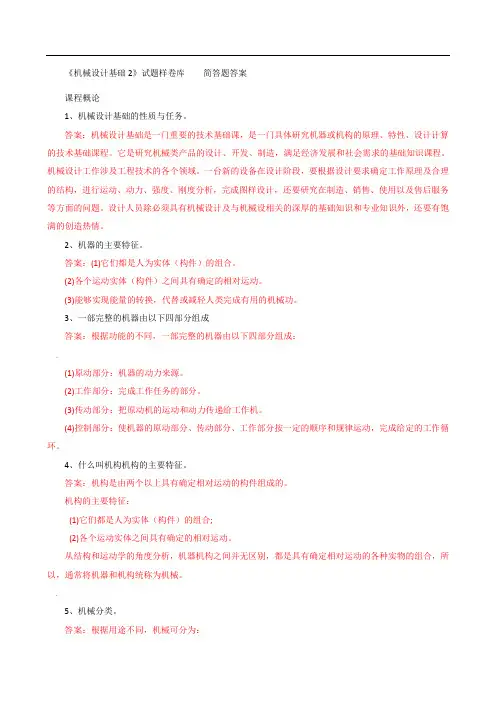

《机械设计基础2》试题样卷库简答题答案课程概论1、机械设计基础的性质与任务。
答案：机械设计基础是一门重要的技术基础课，是一门具体研究机器或机构的原理、特性、设计计算的技术基础课程。
它是研究机械类产品的设计、开发、制造，满足经济发展和社会需求的基础知识课程。
机械设计工作涉及工程技术的各个领域。
一台新的设备在设计阶段，要根据设计要求确定工作原理及合理的结构，进行运动、动力、强度、刚度分析，完成图样设计，还要研究在制造、销售、使用以及售后服务等方面的问题。
设计人员除必须具有机械设计及与机械设相关的深厚的基础知识和专业知识外，还要有饱满的创造热情。
2、机器的主要特征。
答案：(1)它们都是人为实体（构件）的组合。
(2)各个运动实体（构件）之间具有确定的相对运动。
(3)能够实现能量的转换，代替或减轻人类完成有用的机械功。
3、一部完整的机器由以下四部分组成答案：根据功能的不同，一部完整的机器由以下四部分组成：(1)原动部分：机器的动力来源。
(2)工作部分：完成工作任务的部分。
(3)传动部分：把原动机的运动和动力传递给工作机。
(4)控制部分：使机器的原动部分、传动部分、工作部分按一定的顺序和规律运动，完成给定的工作循环。
4、什么叫机构？机构的主要特征。
答案：机构是由两个以上具有确定相对运动的构件组成的。
机构的主要特征：(1)它们都是人为实体（构件）的组合;(2)各个运动实体之间具有确定的相对运动。
从结构和运动学的角度分析，机器机构之间并无区别，都是具有确定相对运动的各种实物的组合，所以，通常将机器和机构统称为机械。
5、机械分类。
答案：根据用途不同，机械可分为：(1)动力机械实现机械能与其他形式能量间的转换。
(2)加工机械改变物料的结构形状、性质及状态。
(3)运输机械改变人或物料的空间位置。
(4)信息机械获取或处理各种信息。
6、什么叫构件？答案：构件所谓构件，是指机构的基本运动单元。
它可以是单一的零件，也可以是几个零件联接而成的运动单元。
《机械设计基础2》试题样卷库简答题答案课程概论1、机械设计基础的性质与任务。
答案：机械设计基础是一门重要的技术基础课，是一门具体研究机器或机构的原理、特性、设计计算的技术基础课程。
它是研究机械类产品的设计、开发、制造，满足经济发展和社会需求的基础知识课程。
机械设计工作涉及工程技术的各个领域。
一台新的设备在设计阶段，要根据设计要求确定工作原理及合理的结构，进行运动、动力、强度、刚度分析，完成图样设计，还要研究在制造、销售、使用以及售后服务等方面的问题。
设计人员除必须具有机械设计及与机械设相关的深厚的基础知识和专业知识外，还要有饱满的创造热情。
2、机器的主要特征。
答案：(1)它们都是人为实体（构件）的组合。
(2)各个运动实体（构件）之间具有确定的相对运动。
(3)能够实现能量的转换，代替或减轻人类完成有用的机械功。
3、一部完整的机器由以下四部分组成答案：根据功能的不同，一部完整的机器由以下四部分组成：…(1)原动部分：机器的动力来源。
(2)工作部分：完成工作任务的部分。
(3)传动部分：把原动机的运动和动力传递给工作机。
(4)控制部分：使机器的原动部分、传动部分、工作部分按一定的顺序和规律运动，完成给定的工作循环。
4、什么叫机构机构的主要特征。
答案：机构是由两个以上具有确定相对运动的构件组成的。
机构的主要特征：(1)它们都是人为实体（构件）的组合;(2)各个运动实体之间具有确定的相对运动。
从结构和运动学的角度分析，机器机构之间并无区别，都是具有确定相对运动的各种实物的组合，所以，通常将机器和机构统称为机械。
，5、机械分类。
答案：根据用途不同，机械可分为：(1)动力机械实现机械能与其他形式能量间的转换。
(2)加工机械改变物料的结构形状、性质及状态。
(3)运输机械改变人或物料的空间位置。
(4)信息机械获取或处理各种信息。
6、什么叫构件答案：构件所谓构件，是指机构的基本运动单元。
它可以是单一的零件，也可以是几个零件联接而成的运动单元。
《机械设计基础》试题和答案《机械设计基础》是机械工程专业的一门重要课程，涵盖了机械设计的基础知识和基本技能。
下面是一份试题和答案，希望能对读者有所帮助。
一、选择题1、下列哪个零件不属于标准件？（） A. 螺栓 B. 轴承 C. 齿轮 D. 连杆答案：D. 连杆2、在机械设计中，哪种材料具有较好的耐磨性和耐腐蚀性？（） A. 铝合金 B. 钢 C. 聚合物 D. 陶瓷答案：D. 陶瓷3、下列哪个零件是机械传动系统中的核心零件？（） A. 轴 B. 轴承 C. 齿轮 D. 联轴器答案：C. 齿轮4、下列哪个参数是用来描述齿轮的尺寸大小的？（） A. 模数 B. 压力角 C. 齿数 D. 螺旋角答案：A. 模数5、下列哪个零件属于常用件？（） A. 弹簧 B. 滚动轴承 C. 联轴器 D. 滑动轴承答案：A. 弹簧二、填空题1、机械设计的基本要求包括________、、、和。
答案：使用性能好、经济性好、可靠性高、安全可靠、环保性好2、根据轴的承载情况，轴可分为________、和。
答案：心轴、传动轴、转轴3、机械传动系统一般由________、________、________和________组成。
答案：原动机、传动装置、工作机构、控制系统4、齿轮的失效形式有________、________、和。
答案：轮齿折断、齿面磨损、齿面胶合、齿面点蚀5、弹簧的特性线有________、和。
答案：直线型、抛物线型、对数型三、简答题1、请简述机械设计在工业设计中的重要性。
答案：机械设计在工业设计中具有举足轻重的地位。
机械设计为产品的实现提供了技术和美学的支撑，是产品性能和使用寿命的重要保障。
同时，机械设计的美学价值也在现代工业设计中发挥着越来越重要的作用，成为产品外观和结构设计的灵感来源。
2、请说明机械零件常用金属材料应具备哪些性能。
答案：机械零件常用金属材料应具备以下性能：力学性能，包括强度、硬度、塑性和韧性等；物理性能，如导热性、导电性和密度等；化学性能，如耐腐蚀性和抗氧化性等；工艺性能，如铸造性、焊接性、切削加工性和热处理性等。
《机械设计基础2》试题样卷库简答题答案课程概论1、机械设计基础的性质与任务。
答案：机械设计基础是一门重要的技术基础课，是一门具体研究机器或机构的原理、特性、设计计算的技术基础课程。
它是研究机械类产品的设计、开发、制造，满足经济发展和社会需求的基础知识课程。
机械设计工作涉及工程技术的各个领域。
一台新的设备在设计阶段，要根据设计要求确定工作原理及合理的结构，进行运动、动力、强度、刚度分析，完成图样设计，还要研究在制造、销售、使用以及售后服务等方面的问题。
设计人员除必须具有机械设计及与机械设相关的深厚的基础知识和专业知识外，还要有饱满的创造热情。
2、机器的主要特征。
答案：(1)它们都是人为实体（构件）的组合。
(2)各个运动实体（构件）之间具有确定的相对运动。
(3)能够实现能量的转换，代替或减轻人类完成有用的机械功。
3、一部完整的机器由以下四部分组成答案：根据功能的不同，一部完整的机器由以下四部分组成：(1)原动部分：机器的动力来源。
(2)工作部分：完成工作任务的部分。
(3)传动部分：把原动机的运动和动力传递给工作机。
(4)控制部分：使机器的原动部分、传动部分、工作部分按一定的顺序和规律运动，完成给定的工作循环。
4、什么叫机构？机构的主要特征。
答案：机构是由两个以上具有确定相对运动的构件组成的。
机构的主要特征：(1)它们都是人为实体（构件）的组合;(2)各个运动实体之间具有确定的相对运动。
从结构和运动学的角度分析，机器机构之间并无区别，都是具有确定相对运动的各种实物的组合，所以，通常将机器和机构统称为机械。
5、机械分类。
答案：根据用途不同，机械可分为：(1)动力机械实现机械能与其他形式能量间的转换。
(2)加工机械改变物料的结构形状、性质及状态。
(3)运输机械改变人或物料的空间位置。
(4)信息机械获取或处理各种信息。
6、什么叫构件？答案：构件所谓构件，是指机构的基本运动单元。
它可以是单一的零件，也可以是几个零件联接而成的运动单元。
《机械设计基础》试题七答案一、填空（每空1分，共20分）1、渐开线标准直齿圆柱齿轮传动，正确啮合条件是模数相等，压力角相等。
2、凸轮机构的种类繁多，按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮。
3、 V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置。
4、齿轮的加工方法很多，按其加工原理的不同，可分为范成法和仿形法。
5、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为双曲柄机构。
6、凸轮机构从动杆的运动规律，是由凸轮轮廓曲线所决定的。
7、被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为__拉断。
二、单项选择题（每个选项0.5分，共20分）（）1、一对齿轮啮合时 , 两齿轮的 c 始终相切。
(A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆（）2、一般来说， a 更能承受冲击，但不太适合于较高的转速下工作。
(A) 滚子轴承 (B) 球轴承 (C) 向心轴承 (D) 推力轴承（）3、四杆机构处于死点时，其传动角γ为A 。
（A）0°（B）90°（C）γ>90°（D）0°<γ<90°（）4、一个齿轮上的圆有 b 。
（A）齿顶圆和齿根圆（B）齿顶圆，分度圆，基圆和齿根圆（C）齿顶圆，分度圆，基圆，节圆，齿根圆（D）分度圆，基圆和齿根（）5、如图所示低碳钢的σ－ε曲线，，根据变形发生的特点，在塑性变形阶段的强化阶段(材料恢复抵抗能力)为图上 C 段。
（A）oab（B）bc（C）cd（D）de（）6、力是具有大小和方向的物理量，所以力是 d 。
（A）刚体（B）数量（C）变形体（D）矢量（）7、当两轴距离较远，且要求传动比准确，宜采用。
(A) 带传动 (B)一对齿轮传动 (C) 轮系传动（D）螺纹传动（）8、在齿轮运转时，若至少有一个齿轮的几何轴线绕另一齿轮固定几何轴线转动，则轮系称为 a 。
(A) 行星齿轮系 (B) 定轴齿轮系 (C)定轴线轮系（D）太阳齿轮系（）9、螺纹的a 被称为公称直径。
(A) 大径 (B)小径 (C) 中径（D）半径（）10、一对能满足齿廓啮合基本定律的齿廓曲线称为 D 。
(A) 齿轮线 (B) 齿廓线 (C)渐开线（D）共轭齿廓（ B ）11、在摩擦带传动中是带传动不能保证准确传动比的原因，并且是不可避免的。
(A) 带的打滑 (B) 带的弹性滑动 (C) 带的老化（D）带的磨损（ D）12、金属抵抗变形的能力，称为。
(A) 硬度 (B)塑性 (C)强度（D）刚度（ B）13、凸轮轮廓与从动件之间的可动连接是 B。
（A）转动副(B) 高副 (C) 移动副（D）可能是高副也可能是低副（ B）14、最常用的传动螺纹类型是 c 。
（A）普通螺纹(B) 矩形螺纹(C) 梯形螺纹（D）锯齿形螺纹（）15、与作用点无关的矢量是 c 。
（A）作用力(B) 力矩 (C) 力偶（D）力偶矩（）16、有两杆，一为圆截面，一为正方形截面，若两杆材料，横截面积及所受载荷相同，长度不同，则两杆的 c 不同。
（A）轴向正应力σ(B) 轴向线应变ε(C) 轴向伸长△l（D）横向线应变（）17、作用于某一物体同一点上的两个力，F1=5N，F2=12N。
当两个力的夹角为 d __ 时，它们的合力大小为7N。
（A）300 (B) 600 (C)900（D）1800（）18、为使移动后的作用力与原作用力等效，应附加一 c 。
（A）作用力(B) 力矩(C) 力偶（D）平衡力系（）19、阶梯轴应用最广的主要原因是 a 。
（A）便于零件装拆和固定 (B)制造工艺性好 (C)传递载荷大（D疲劳强度高（）20、使渐开线齿廓得以广泛应用的主要原因之一是( A )。
（A）中心距可分性 (B)齿轮啮合重合度大于1 (C)啮合角为一定值（D）啮合线过两齿轮基圆公切线（）21、V带传动属于__B__。
（A）电传动 (B) 摩擦传动 (C)液压传动（D）啮合传动（）22、7、由力的可传性原理可知，力对刚体的作用效果不取决于力的 c 。
（A）作用线(B) 方向(C) 作用点（D）大小（）23、普通V带按截面尺寸由小到大分为__D__七种。
（A）G F C D E B A (B) E B C B A Z Y (C) A B C D E F G （D）Y Z A B C D E（）24、闭式传动软齿面齿轮的主要失效形式是 b 。
（A）齿面胶合(B) 齿面点蚀(C) 齿根折断（D）齿面磨损（）25、一对啮合传动齿轮的材料应 ( A )。
（A）小齿轮材料力学性能略好(B) 相同 (C) 大、小齿轮材料不同（D）大齿轮材料力学性能略好（）26、载荷中等冲击，频繁启动和正反转、两轴对中不准确的情况下，联结两轴宜选用c 联轴器。
（A）刚性固定式(B) 刚性补偿式(C) 弹性（D）安全（）27、凸轮机构的从动件作等加速等减速运动规律，对机构造成 b 。
（A）刚性冲击(B) 柔性冲击(C) 无冲击（D）内冲击（）28、材料相同、横截面面积相等的两拉杆，一为圆形截面，另一为方形截面，在相同拉力作用下，两拉杆横截面上的应力 a 。
（A）相等(B) 圆杆大于方杆(C) 方杆大于圆杆（D）长杆大于短杆（）29、齿轮正变位可以 d 。
（A）提高齿轮传动的重合度(B) 提高从动齿轮转速(C) 改变齿廓形状（D）提高其承载能力（）30、一对齿轮连续传动的条件是( B )。
（A）模数相等 (B) 重合度大于1 (C)压力角相等（D）传动比恒定（）31、6.12在曲柄摇杆机构中，当曲柄为原动件，摇杆为从动件时，可将( B )。
（A）转动变为往复移动 (B) 连续转动变为往复摆动(C) 往复移动变为转动（D）往复摆动变为连续转动（）32、组成凸轮机构的基本构件有A 。
（A）3个(B) 2个 (C) 5个（D）4个（）33、如图所示该机构是 A 。
（A）平底移动从动件盘形凸轮机构（B）曲柄滑块机构（C）滚子直动从动件盘形凸轮机构（D）偏心轮机构（）34、如图所示凸轮机构的推程运动角是 A。
（A）120°（B）110°（C）70°（D）40°（）35、理论上，标准直齿圆柱齿轮不产生根切的最小齿数是 c 。
（A）Z min＝14 (B) Z min＝24 (C) Z min＝17 （D）Z min＝21（）36、确定平行轴定轴轮系传动比符号的方法为 c 。
（A）只可用(－1)m确定(B) 只可用画箭头方法确定(C) 既可用 (－1)m确定也可用画箭头方法确定（D）用画箭头方法确定（B）37、凸轮机构中从动件的推程采用等速运动规律时，在( )会发生刚性冲击。
（A）推程的全过程(B) 推程开始瞬时(C) 远休止时（D）推程的中点（）38、一圆轴用低碳钢材料制作，若抗扭强度不够，则 c 对于提高其强度较为有效。
（A）改用合金钢材料(B) 改用铸铁(C) 增加圆轴直径，且改用空心圆截面（D）减小轴的长度（）39、7.12如图所示凸轮机构中， c 从动件的摩擦损失小且传力性能好。
（A）图a（B）图b（C）图c（）40、带传动采用张紧轮的目的是___A_。
（A）调整带的张紧力(B) 提高带的寿命(C) 减轻带的弹性滑动（D）提高带的承载能力三、判断题（每题0.5分，共10分）（∨）1、齿轮传动的标准安装是指：分度圆与节圆重合。
（∨）2、滚动轴承代号“6215”的含义是深沟球轴承，直径系列2 ，内径75mm。
（×）3、键联接的主要用途是：轴向固定。
（×）4、渐开线齿廓形状取决于分度圆直径大小。
（∨）5、标准滚动轴承的组成：内圈、外圈、滚动体、保持架。
（×）6、采用合金钢能提高轴的刚度。
（∨）7、工程中常以最大单位长度扭转角不得超过许可的单位长度扭转角作为圆轴扭转时的刚度条件。
（×）8、按轴的受载情况可分为：传动轴、心轴、正轴。
（∨）9、带在工作时产生弹性滑动，是由于带的紧边与松边拉力不等。
（×）10、传动轴是既传递扭矩又承受弯矩的轴。
（×）11、按照有关标准就能选用的零部件，称为标准件，如螺栓、螺母、轴承、齿轮、内燃机的曲轴等。
（∨）12、力偶对刚体的转动效应与它在作用面内的位置无关。
（×）13、运动副是联接，联接也是运动副。
（×）14、物体的平衡就是指物体静止不动。
（×）15、铰链四杆机构根据各杆的长度，即可判断其类型。
（∨）16、柔性约束只能承受拉力，而不能承受压力。
（×）17、点在某瞬时的速度为零，那么该瞬时点的加速度也为零。
（×）18、由于移动副是构成面接触的运动副，故移动副是平面高副。
（×）19、齿轮啮合传动时留有顶隙是为了防止齿轮根切。
（×）20、一对标准齿轮啮合，其啮合角必然等于压力角。
四、综合题（共40分）1、图示轮系，已知Z1=18、Z2=20、Z2'=25、Z3=25、Z3'=2（右），当a轴旋转100圈时，b轴转4.5圈，求Z4=？（8分）i16=(20*25*z 4)/(18*25*2)=100/4.5 z 4=402、 截面杆受力如图，P =20kN 。
A 1=400mm 2，A 2=300mm 2，A 3=200mm 2。
材料的E =200GPa 。
试求：(1)绘出杆的轴力图；(2) 计算杆内各段横截面上的正应力；(3)计算杆最右端的位移。
（14分）解：(1)杆的轴力图如图所示，各段的轴力kN N 101-=，kN N 402-=，kN N 103=(2) 各段横截面上的正应力为F N 10kN40kN10kNMPa Pa A N 25105.2104001010763111-=⨯-=⨯⨯-==-σ MPa Pa A N 133103.13103001040763222-=⨯-=⨯⨯-==-σ MPa Pa A N 50105102001010763333=⨯=⨯⨯==-σ（3）A 端的位移为mm m EA l N EA l N EA l N l l l S A 204.01004.210200102004.0101010300102004.0104010400102003.010104693693693333222111321-=⨯-=⨯⨯⨯⨯⨯+⨯⨯⨯⨯⨯-+⨯⨯⨯⨯⨯-=++=∆+∆+∆=----3、梁AB 一端固定、一端自由，如图5.3所示。
梁上作用有均布载荷，载荷集度为q=1 0kN ／m 。
在梁的自由端还受有集中力F=30kN 和力偶矩为M=10kN ·m 作用，梁的长度为L=1m ，试求固定端Ａ处的约束反力。
