施工筏板、集水坑基础知识解析

施工。

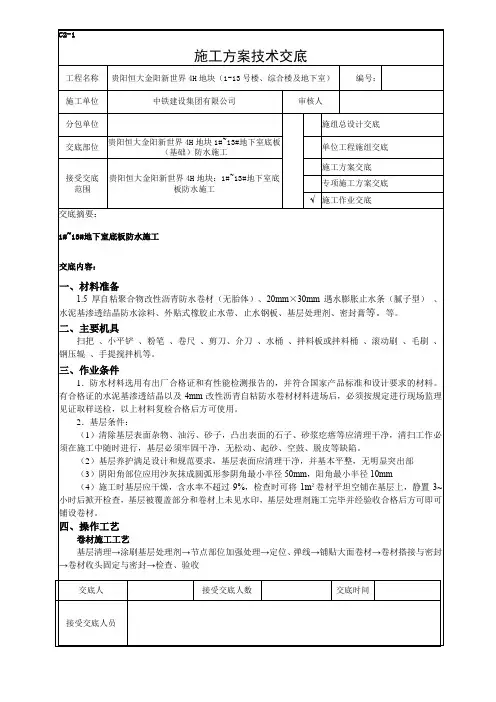

基层处理剂施工工程名称贵阳恒大金阳新世界4H地块（1-13号楼、综合楼及地下室）编号：施工单位中铁建设集团有限公司审核人分包单位施组总设计交底交底部位贵阳恒大金阳新世界4H地块1#~13#地下室底板（基础）防水施工单位工程施组交底接受交底范围贵阳恒大金阳新世界4H地块：1#~13#地下室底板防水施工施工方案交底专项施工方案交底√施工作业交底交底摘要：1#~13#地下室底板防水施工交底人接受交底人数交底时间接受交底人员量很多，也是防水层薄弱的部位之一，该处的通常做法是由施工作业人员按照下图方式现场裁剪和安装，必须经项目质检员验收合格后方可进入下道工序。

卷材阳角裁剪做法：阳角折裁图阳角折式图阳角附加层图阳角成型图卷材阴角裁剪做法：工程名称贵阳恒大金阳新世界4H地块（1-13号楼、综合楼及地下室）编号：施工单位中铁建设集团有限公司审核人分包单位施组总设计交底交底部位贵阳恒大金阳新世界4H地块1#~13#地下室底板（基础）防水施工单位工程施组交底接受交底范围贵阳恒大金阳新世界4H地块：1#~13#地下室底板防水施工施工方案交底专项施工方案交底√施工作业交底交底摘要：1#~13#地下室底板防水施工交底人接受交底人数交底时间接受交底人员阴角折裁图阴角组体图防水钢筋混凝土底板50mm厚C20细石防水保护层4mm自粘改性沥青防水卷材100厚C15混凝土素土夯实阴阳角附加层示意图电梯井、集水坑、独基坑等部位做法确保基层清理干净，阴阳角部位在涂刷防水涂料之前先用1:2.5水泥砂浆做圆弧处理。

基础底板与外墙防水构造木胶合板覆盖或者抹 20mm 厚水泥砂浆进行保护。

底板防水卷材临时性保护措施示意图桩头防水桩头防水处理构造。

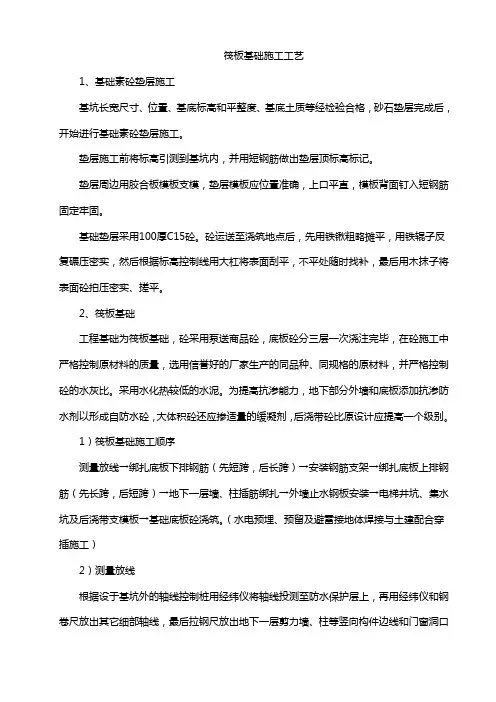

筏板基础施工工艺1、基础素砼垫层施工基坑长宽尺寸、位置、基底标高和平整度、基底土质等经检验合格，砂石垫层完成后，开始进行基础素砼垫层施工。

垫层施工前将标高引测到基坑内，并用短钢筋做出垫层顶标高标记。

垫层周边用胶合板模板支模，垫层模板应位置准确，上口平直，模板背面钉入短钢筋固定牢固。

基础垫层采用100厚C15砼。

砼运送至浇筑地点后，先用铁锹粗略摊平，用铁辊子反复碾压密实，然后根据标高控制线用大杠将表面刮平，不平处随时找补，最后用木抹子将表面砼拍压密实、搓平。

2、筏板基础工程基础为筏板基础，砼采用泵送商品砼，底板砼分三层一次浇注完毕，在砼施工中严格控制原材料的质量，选用信誉好的厂家生产的同品种、同规格的原材料，并严格控制砼的水灰比。

采用水化热较低的水泥。

为提高抗渗能力，地下部分外墙和底板添加抗渗防水剂以形成自防水砼，大体积砼还应掺适量的缓凝剂，后浇带砼比原设计应提高一个级别。

1）筏板基础施工顺序测量放线→绑扎底板下排钢筋（先短跨，后长跨）→安装钢筋支架→绑扎底板上排钢筋（先长跨，后短跨）→地下一层墙、柱插筋绑扎→外墙止水钢板安装→电梯井坑、集水坑及后浇带支模板→基础底板砼浇筑。

（水电预埋、预留及避雷接地体焊接与土建配合穿插施工）2）测量放线根据设于基坑外的轴线控制桩用经纬仪将轴线投测至防水保护层上，再用经纬仪和钢卷尺放出其它细部轴线，最后拉钢尺放出地下一层剪力墙、柱等竖向构件边线和门窗洞口位置线。

为了便于区分，将柱、门窗洞口位置线四角用红油漆涂成三角形标记。

3）钢筋制作、绑扎钢筋在加工棚内制作成型，用塔吊运到作业面绑扎就位。

钢筋加工制作主要采用机械方式，形状和长度相同的钢筋统一下料，统一制作，下料时先下长料，后下短料，长短料搭配使用，制作成型的钢筋经检验合格后，在施工现场码放整齐，挂牌备用。

基础底板下排钢筋绑扎前，先根据基础底板配筋图划出钢筋排布线，将底板短跨方向下排钢筋放在预定位置，短跨钢筋摆好后，再摆长跨方向钢筋，钢筋所有交叉点全部用22#镀锌铁丝绑扎牢固，绑扣应成“八字”形，防止骨架扭曲变形。

筏式基础名词解释1、一种混凝土浇注基础，由顶板、底板、墙板和支柱构成，上部结构荷载主要传递到底板上。

2、筏板的厚度为1500mm、 1800mm、 2000mm、 2500mm等，底板厚度为800mm，楼板厚度根据荷载大小不同选择不同厚度。

3、筏板的形式有整体式、分离式、装配式等，常见的是装配式筏板。

4、一般情况下筏板都采用现场预制，但在软弱地基上需要进行工厂化预制，加快施工进度。

5、地下室筏板分底板、侧墙和顶板三大部分，在筏板下还有梁、楼梯间、电梯机房、通风井道、集水坑、排气道等附属设施。

6、筏板的顶板内设有底板和墙体，侧墙则通过连系梁与顶板相连。

7、建筑筏板的厚度为2000mm、 2400mm、 3000mm等，底板厚度为800mm，楼板厚度根据荷载大小不同选择不同厚度。

8、底板和顶板承受荷载较小，支撑在底板或顶板上面的荷载，墙体则承担主要荷载。

9、侧墙位于两层筏板之间，具有防水和承受部分外墙水平力作用，防止墙身内侧和底板的裂缝以及沉降。

10、按荷载大小不同，墙体可分为全部墙和部分墙。

11、建筑筏板的厚度为2000mm、 2400mm、3000mm等，底板厚度为800mm，楼板厚度根据荷载大小不同选择不同厚度。

12、钢筋混凝土结构中，墙体受压区混凝土所承担的压应力，称为墙体的轴压比。

13、筏板梁、楼梯等的板宽度由两部分组成：板支承处梁宽度与板跨度之差，一般取板厚的80%，称为非支承部分板的宽度；板跨中截面中线到板支座处中线的距离，一般取板厚的120%，称为支承部分板的宽度。

14、非支承部分板的厚度不宜小于200mm，支承部分板的厚度不宜小于200mm，且不宜小于250mm。

15、为了充分利用材料的强度，提高经济效果，使用中，筏板应尽量减少变形缝。

16、本标准所称的“整体式”是指整个建筑物从上至下各部分均采用同一种材料（如顶板、墙板、地坪、地基等），而其它的部分则选用不同的材料（如柱、梁、底板等），这样就[gPARAGRAPH3]成各部分的材料具有一定的整体性。

基础层标高和筏板基础
1. 基础层标高
基础层标高是指建筑物基础底面距离永久性地面标高的高度。

确定基础层标高时需要考虑以下因素:
a) 防洪要求:基础层标高应高于最高洪水位,以防止建筑物被淹没。

b) 地下水位:基础层标高应高于地下水位,以防止地下水渗入基础。

c) 冻土线:在寒冷地区,基础层标高应高于冻土线,以防止冻胀对基础造成损坏。

d) 场地高程:基础层标高应根据场地的原有高程合理确定,以减少土方工程量。

e) 建筑物用途:不同类型的建筑物对基础层标高有不同的要求,如居住建筑、工业建筑等。

2. 筏板基础
筏板基础是一种刚性基础,由一整块混凝土构件组成,用于承受上部建筑物的全部荷载。

筏板基础具有以下优点:
a) 适用于软弱土层,可均匀分布荷载,降低局部压力。

b) 抗剪切力能力强,适用于高层建筑。

c) 整体刚度好,防止不均匀沉陷。

d) 施工简单,无需打桩等复杂工序。

筏板基础的设计需要考虑以下因素:
a) 荷载情况:确定上部结构的永久荷载和活荷载。

b) 土层条件:根据场地的土层情况,确定承载力和允许沉陷量。

c) 筏板尺寸:根据上部结构荷载和土层承载力,确定筏板的厚度和面积。

d) 构造措施:采取防水、保温等必要的构造措施。

筏板基础广泛应用于高层建筑、桥梁、塔架等工程中,是一种经济实用的基础形式。
