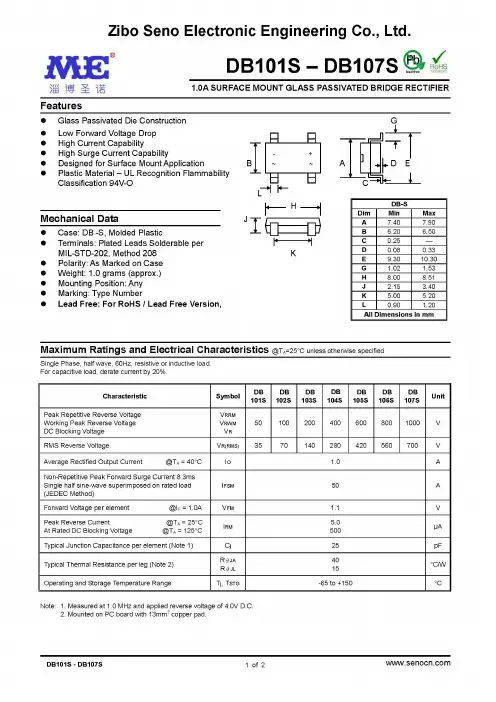

DB101S-DB107S整流桥

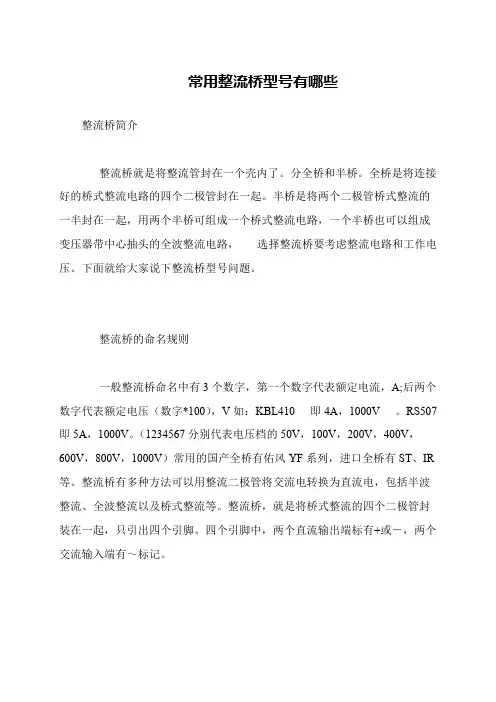

常用整流桥型号有哪些
整流桥简介
整流桥就是将整流管封在一个壳内了。

分全桥和半桥。

全桥是将连接好的桥式整流电路的四个二极管封在一起。

半桥是将两个二极管桥式整流的一半封在一起，用两个半桥可组成一个桥式整流电路，一个半桥也可以组成变压器带中心抽头的全波整流电路，选择整流桥要考虑整流电路和工作电压。

下面就给大家说下整流桥型号问题。

整流桥的命名规则
一般整流桥命名中有3个数字，第一个数字代表额定电流，A;后两个数字代表额定电压（数字*100），V如：KBL410 即4A，1000V 。

RS507 即5A，1000V。

（1234567分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）常用的国产全桥有佑风YF系列，进口全桥有ST、IR 等。

整流桥有多种方法可以用整流二极管将交流电转换为直流电，包括半波整流、全波整流以及桥式整流等。

整流桥，就是将桥式整流的四个二极管封装在一起，只引出四个引脚。

四个引脚中，两个直流输出端标有+或－，两个交流输入端有～标记。

ASEMI整流桥MB10S出来的电压是多少，MB10S加多⼤电容编辑-ZMB10S参数描述型号：MB10S封装：MBS-4 (SOP-4)特性：⼩⽅桥、贴⽚桥堆电性参数：1A 1000V芯⽚材质：GPP正向电流(Io)：1A芯⽚个数：4正向电压(VF)：1.0V芯⽚尺⼨：50MIL浪涌电流Ifsm：30A漏电流(Ir)：5uA⼯作温度：-55~+150℃引线数量：4ASEMI整流桥MB10S出来的电压是多少？整流电压的输出电压⼤家⼀定很熟悉。

很多⼈会说输出平均值是全波0.9倍，半波0.45倍有效。

但在设计中，我们经常会发现⼀个事实，⽐如半波整流后，输出电压在0.45倍以上，9V交流整流后可能是11-12V。

我之前⼀直很困惑，是不是我记错了倍数的计算？看了很多书，公式当然是正确的，那是怎么回事呢？可能是我们之前在学校学习这个知识点的时候对整流电路太关注了，忽略了脉动⽐的概念，所以很多⼈对这个简单的知识不是很清楚。

其实这是因为整流电路后⾯接了滤波电容。

看模电的知识可以知道，整流后往往加滤波稳压，滤波电路会改变整流输出的脉动⽐，并与负载有关。

因此，最终MB10S整流后得到的电压不仅与整流⽅式有关，还与负载和滤波电容的⼤⼩有关。

RL*C 的值直接影响输出电压的⼤⼩。

因此，MB10S加多⼤电容？滤波电容的选择不是任意的，⽽是需要根据负载情况选择合适的值。

MB10S滤波电路接通后，输出电压平均值约为1.2倍，负载开路为1.414倍。

RC=(3-5)T/2决定电容选择。

其中T表⽰电⽹周期。

电容滤波电路适⽤于⼩负载电流，⽽电感滤波电路适⽤于⼤负载电流。

（电流⼤时R⼩，C难选）可以计算，但⽅法不简单，必须详细给出负载、整流管参数、变压器参数等，没有太⼤的实际意义。

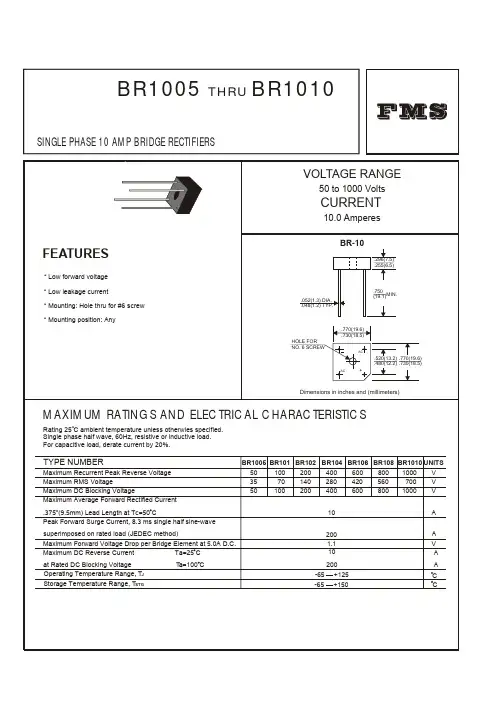

BR1005 BR101 BR102 BR104 BR106 BR108 BR1010 UNITS 50 35 50 100 70 100 200 140 200 400 280 400 10 200 1.1 10 -65 -65 200 +125 +150 600 420 600 800 560 800 1000 700 1000 V V V A A V mA mA C C
.770(19.6) .730(18.5) HOLE FOR NO. 6 SCREW
AC
.296(7.5) .255(6.5)
.052(1.3) DIA. .048(1.2) TYP.
.750 MIN. (19.1)
.520(13.2) .770(19.6) .480(12.2) .730(18.5)
FIG.2-MAXIMUM NON-REPETITIVE FORWARD SURGE CURRENT
PEAK FORWARD SURGE CURRENT,(A)
250
Hale Waihona Puke AVERAGE FORWARD CURRENT,(A)
200
150
Tj=25 C 8.3ms Single Half Sine Wave JEDEC method
100
50
0
25
50
75
100 125
150
175
CASE TEMPERATURE,( C)
0 1 5 10 50 100
NUMBER OF CYCLES AT 60Hz
FIG.3-TYPICAL FORWARD CHARACTERISTICS 50
INSTANTANEOUS FORWARD CURRENT,(A)

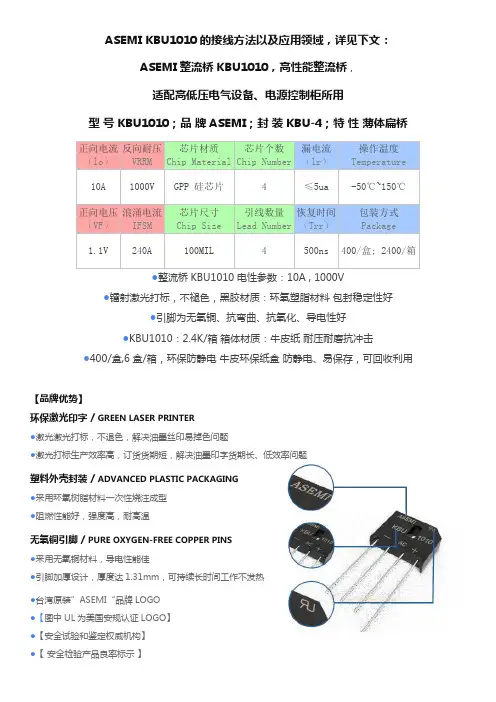

ASEMI KBU1010的接线方法以及应用领域，详见下文：
